Installationen av en menytavla för drive-thru utomhus börjar innan utrustningen når platsen. Integratören behöver bekräfta att den valda konfigurationen passar platsen, att el och kabelvägar stämmer med utrustningen och att mottagaren har ordnat nödvändiga fundament- och elarbeten.
IP66-skydd och 3 000 nits ljusstyrka är viktiga urvalskriterier. De anger dock inte i sig var sockeln ska placeras, hur mycket effekt hela konfigurationen kräver eller hur mycket serviceutrymme som behövs.
En användbar installationschecklista omsätter produktspecifikationer i bekräftade ritningar, anslutningskrav och tydligt ansvar.
Denna guide använder YJCEN:s 55-tums digitala menytavla för drive-thru som praktiskt exempel. Den tar också upp två problem som YJCEN har stött på vid installation: oavsiktliga mellanrum på grund av fel monteringsordning och skärmar som inte fungerat efter installation på grund av kablage- eller strömförsörjningsproblem.
Snabbguide: viktiga hårdvarukontroller vid installation för drive-thru
Innan installationsteamet bokas:
- Bekräfta utrustning och layout. Anpassa antal skärmar, utomhusspecifikationer och mått till ordern och platsen.
- Fördela ansvaret på plats. Fastställ vem som ordnar fundamentprojektering, lokal granskning av vindlast och förankring samt elanslutning.
- Samordna el och kabelinföring underifrån. Kontrollera maximal effekt, kabelvägar och medföljande kabellängder.
- Testa varje skärm före montering. Kontrollera platsens elförsörjning och bekräfta sedan att varje skärm startar separat.
- Följ den dokumenterade monteringsordningen. Kontrollera inriktningen under monteringen och bevara åtkomst bakifrån.
- Överlämna ett fungerande system. Kontrollera innehållsplacering, val av källa, serviceåtkomst och dokumentation.
1. Bekräfta utomhusspecifikationer och skärmlayout
Börja med att jämföra produktspecifikationen med den avsedda installationen. Använd sedan tillämplig konfigurationsritning för att samordna arbetet på plats.
De bekräftade specifikationerna för denna YJCEN-menytavla för drive-thru är:
| Post | Bekräftad specifikation |
|---|---|
| Skärmstorlek | 55 tum per skärm |
| Upplösning | 3 840 × 2 160 pixlar per skärm, UHD |
| Ljusstyrka | 3 000 nits |
| Kapslingsklass | IP66 |
| Betraktningsvinkel, horisontell/vertikal | 178° / 178° |
| Synlighet med polariserade solglasögon | Stöds |
| Skärmorientering | Stående format |
| Konfigurationer | En, två eller tre skärmar |
| Inbyggt system | Android 11 |
| Extern videoingång | HDMI IN |
| Automatisk ljusstyrkereglering | Sensor för omgivningsljus |
| Temperaturreglering | Intelligent temperatur- och fläktstyrning samt överhettningsskydd |
| Specificerad drifttemperatur | −45 °C till +65 °C |
Använd betraktningsspecifikationerna för att planera den faktiska läspositionen
Skärmen har en specificerad betraktningsvinkel på 178° horisontellt och 178° vertikalt och kan betraktas med polariserade solglasögon.
Egenskaperna är relevanta för förare som närmar sig menytavlan från olika positioner. Kontrollera ändå den faktiska menyn från den förväntade stoppunkten vid layoutplaneringen, även från en position vid sidan av mitten.
Skärmhöjd, orientering och textstorlek måste fortfarande passa platsen. En stor specificerad betraktningsvinkel innebär inte att liten menytext är lika lätt att läsa från alla vinklar och avstånd.
Ta med en visningskontroll med polariserade solglasögon vid driftsättningen, tillsammans med kontroll av solljus, reflexer och eventuella hinder mellan förare och skärm.

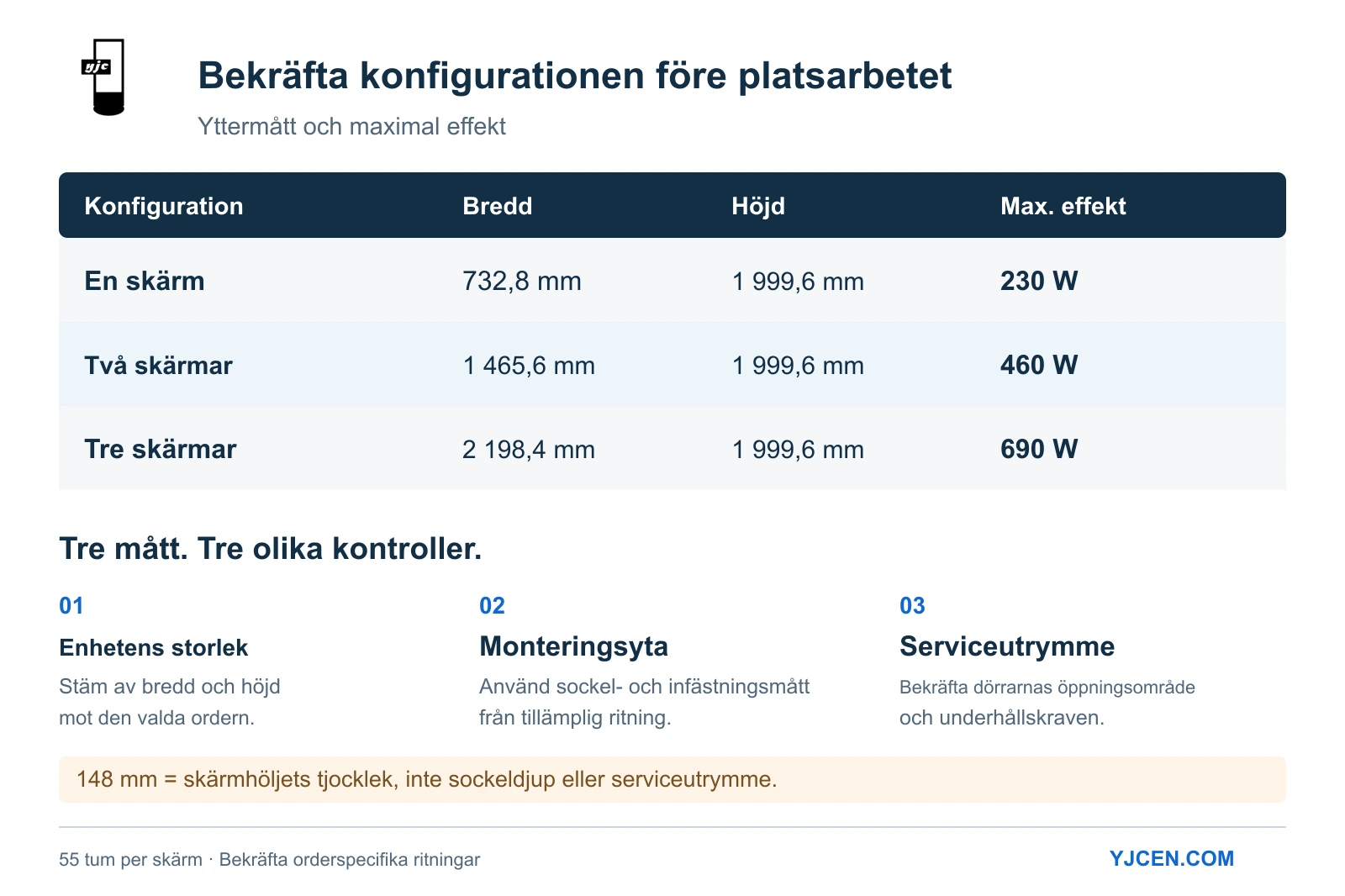

Kontrollera måtten för hela konfigurationen
Fler skärmar ger fler separata ytor för menyinnehåll, men ändrar också enhetens bredd och maximala effekt.
De aktuella konfigurationsritningarna visar:
| Konfiguration | Total bredd | Totalhöjd |
|---|---|---|
| En skärm | 732,8 mm | 1 999,6 mm |
| Två skärmar | 1 465,6 mm | 1 999,6 mm |
| Tre skärmar | 2 198,4 mm | 1 999,6 mm |
De befintliga ritningarna gäller fortfarande för aktuella leveranser. Bekräfta vilken ritning som gäller innan platsarbetet samordnas om ordern innehåller kundspecifika krav.
Håll isär tre mått:
- Enhetens yttermått: utrustningens totala bredd och höjd.
- Monteringsyta: sockelns placering och infästningspunkterna.
- Fritt serviceutrymme: utrymmet som behövs för att öppna de bakre dörrarna och utföra servicearbete.
Det dokumenterade måttet 148 mm avser skärmhöljets tjocklek. Det är inte sockelns totala djup eller ett krav på fritt utrymme bakom utrustningen.
Ett genomfört projekt med flera skärmar beskrivs i vårt europeiska projekt med dubbla menyskärmar för drive-thru. Projektet använde två enheter med två stående 55-tumsskärmar vardera. Använd det som layoutreferens, men bekräfta mått och monteringsdetaljer mot ritningarna för din egen order.

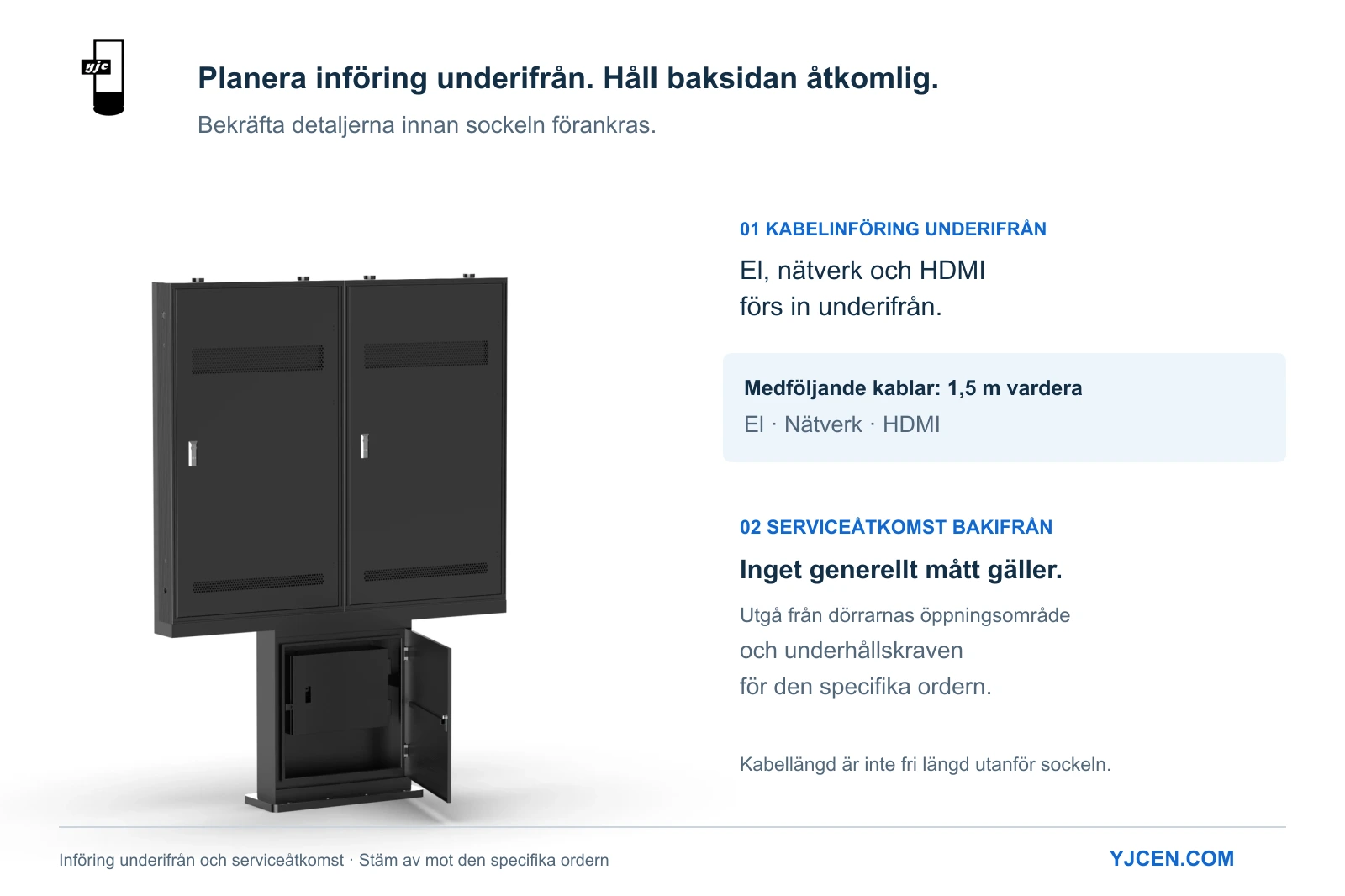

2. Samordna IP66-skyddet med den avsedda kabelinföringen
IP66 är skärmens bekräftade skyddsklass. Installationsplanen måste också bevara utrustningens avsedda kapsling och anslutningslösning.
Ström-, nätverks- och HDMI-kablar förs in i denna produkt underifrån. Samordna införingspunkten med sockelns placering och infästningspunkterna innan utrustningen förankras.
Bekräfta:
- Var platsens kablar kommer fram under sockeln.
- Om positionen överensstämmer med tillämplig ritning.
- Om den föreslagna kabelvägen krockar med infästningspunkter.
- Om en önskad ändring av införingspunkt eller kapsling behöver bekräftas av tillverkaren.
En IP66-klassning är inte ett tillstånd att göra nya öppningar eller ändra kabelinföringen utan granskning. Om projektet kräver en ändring ska den föreslagna lösningen bekräftas med tillverkaren före installationen.
Jämför medföljande kabellängder med den planerade kabelvägen
| Medföljande kabel | Bekräftad längd |
|---|---|
| Strömkabel | 1,5 m |
| Nätverkskabel | 1,5 m |
| HDMI-kabel | 1,5 m |
Värdena avser längden på de medföljande kablarna. De innebär inte att 1,5 m finns kvar utanför sockeln efter kabeldragningen.
Kontrollera de faktiska anslutningspunkterna och bekräfta antal kablar mot den specifika ordern. En markerad kabelinföringspunkt och anslutningsplan är mer användbara för installationsteamet än en allmän uppgift om att el finns i närheten.
3. Kontrollera orderspecifik monteringsutrustning och ansvar på plats
Socklar, fästen och förankringsdetaljer kan skilja sig mellan konfigurationer med en, två eller tre skärmar. Även kundkrav kan påverka leveransomfattningen.
Använd ritningar och packlista för den specifika ordern i stället för att anta att samma tillbehörslista gäller alla installationer.
Den aktuella installationsmanualen visar montering av en enhet med två skärmar. Den förklarar ordningen, men komponentantalen ska inte betraktas som en generell packstandard.
Bekräfta före leverans:
- Sockelns och stödens utförande.
- Typer och antal av medföljande fästen, fästelement och förankringsdetaljer.
- Vilka komponenter mottagaren behöver tillhandahålla lokalt.
- Vilka ritningar och installationsanvisningar teamet på plats ska använda.
- Om kundanpassningar påverkar infästning eller montering.
Tydliggör mottagarens ansvar på plats
För det leveransupplägg som beskrivs här ansvarar mottagaren för att ordna följande arbeten:
| Arbete | Ansvar att bekräfta |
|---|---|
| Projektering och byggande av fundament | Vem som projekterar och förbereder fundamentet för den faktiska platsen |
| Lokal granskning av vindlast och förankring | Vem som granskar infästningen mot lokala förhållanden |
| Elanslutning på plats | Vem som förbereder och ansluter elförsörjningen på plats |
Om integratören samordnar projektet åt en slutkund ska dessa uppgifter fördelas på namngivna ansvariga parter.
En förteckning över medföljande förankringsdetaljer visar vilka komponenter som ingår. Den visar inte i sig att fundament och förankring har granskats för projektets plats.
4. Använd rätt maximal effekt för den valda konfigurationen
Den bekräftade maximala effekten är 230 W per skärm.
| Konfiguration | Maximal effekt |
|---|---|
| En skärm | 230 W |
| Två skärmar | 460 W |
| Tre skärmar | 690 W |
Uppgiften 460 W i dokumentationen avser konfigurationen med två skärmar. Det är varken värdet för en skärm eller en maximal effekt som gäller alla konfigurationer.
Utrustningen har en gemensam inkommande strömförsörjning. Dokumenterad inspänning är 100–240 V AC, 50/60 Hz.
Lämna vald konfiguration, maximal effekt och relevant utrustningsdokumentation till den part som ansvarar för elanslutningen på plats. Värdena avser maximal effekt, inte genomsnittlig energiförbrukning under daglig drift.
Om projektet ändras från två till tre skärmar ska offert, layoutmått, effektuppgifter och tillämpliga orderhandlingar uppdateras tillsammans.
5. Kontrollera elförsörjningen på plats och testa varje skärm före montering

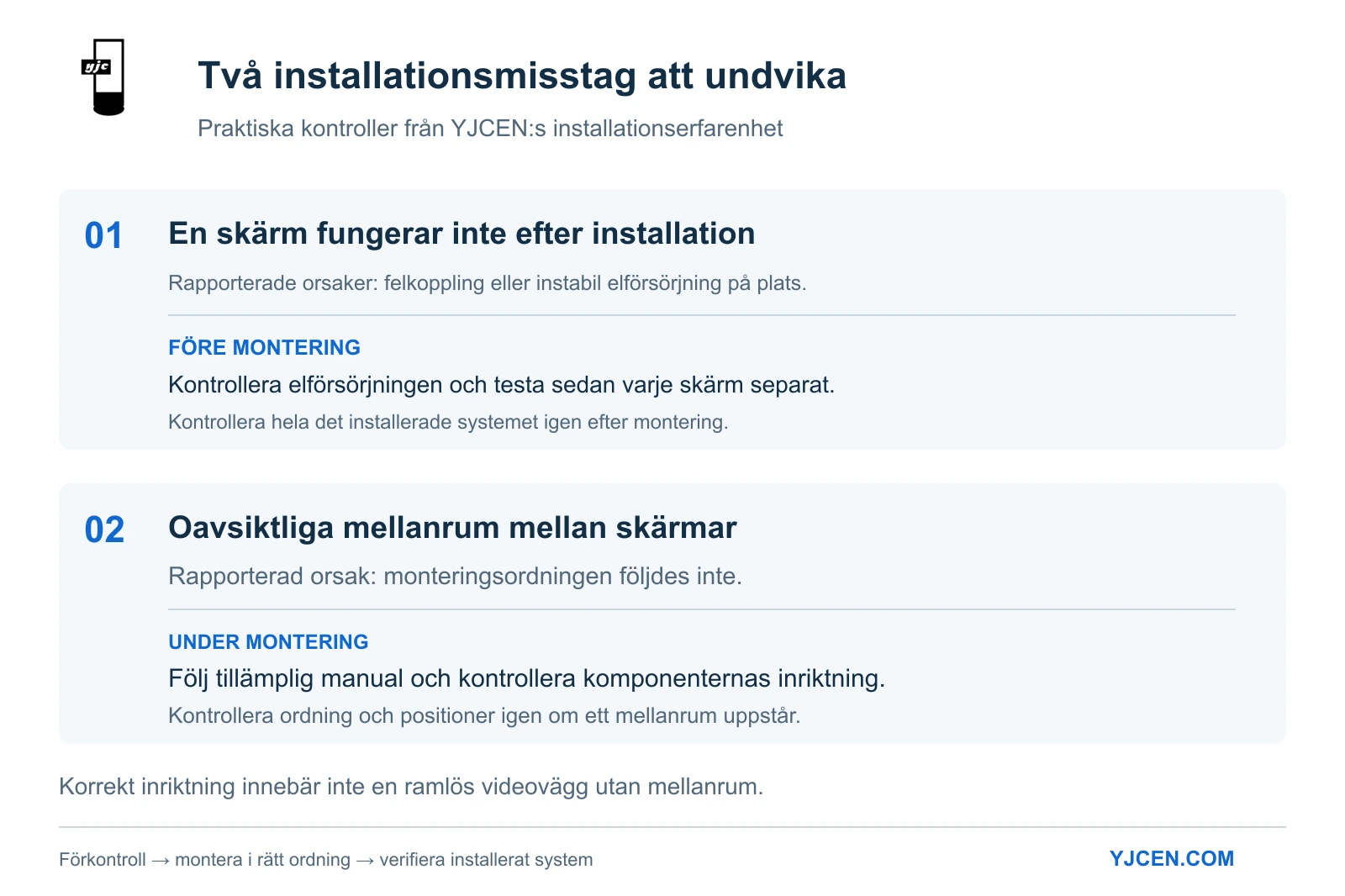

YJCEN har sett skärmar som inte fungerat efter installation på grund av felkoppling eller instabil elförsörjning på plats.
Den praktiska lärdomen är att göra en första funktionskontroll innan skärmarna byggs in i den kompletta enheten.
Steg 1: kontrollera elförsörjningen på plats
Låt den elansvariga parten kontrollera att elförsörjningen på plats är stabil och lämplig för utrustningen före installationen.
Steg 2: testa varje skärm separat med ström
Testa varje skärm med ström före slutmonteringen för att kontrollera att den startar och att bildytan tänds.
Dokumentera vilka skärmar som har kontrollerats så att resultaten kan kopplas till deras slutliga installationspositioner.
Steg 3: testa det installerade systemet
Kontrollera efter montering och anslutning att alla skärmar fungerar med platsens anslutningar och den avsedda innehållskällan.
| Kontroll | Vad kontrollen visar |
|---|---|
| Test av varje skärm före montering | Varje skärm startar före installationen |
| Test av installerat system | Den färdiga installationen fungerar med platsens anslutningar och den avsedda innehållskällan |
Om en skärm inte fungerar efter installationen ger det tidigare testresultatet en användbar referens vid felsökning. Kablage och elförsörjning bör undersökas, men är inte de enda möjliga orsakerna.
Vänta inte med den första startkontrollen tills hela installationen är klar.
6. Följ monteringsordningen för att undvika oavsiktliga mellanrum mellan skärmarna
Ett annat problem som YJCEN har rapporterat är oavsiktliga mellanrum mellan intilliggande skärmar.
En orsak som har förekommit i praktiken var fel monteringsordning: utrustningen hade inte monterats i den ordning som anvisningarna angav.
För att minska risken:
- Läs de anvisningar som gäller ordern innan arbetet börjar.
- Följ den angivna ordningen för sockel, stöd, ramar och skärmar.
- Kontrollera komponenternas placering och skärmarnas inriktning mot ritningen under monteringen.
- Om ett oavsiktligt mellanrum uppstår, kontrollera ordningen och komponenternas placering igen innan arbetet fortsätter.
Detta är en kontroll av mellanrum som orsakas av felaktig montering. Det är inte ett påstående om att produkten bildar en ramlös videovägg utan mellanrum.
Även korrekt specificerad utrustning måste monteras rätt. Att följa den dokumenterade ordningen är en del av att uppnå den avsedda mekaniska konstruktionen.
7. Bekräfta innehållskälla och skärmpositioner
Den dokumenterade konfigurationen har ett inbyggt Android 11-system och en HDMI-ingång för extern källa.
När en extern källa ansluts till HDMI IN växlar skärmen automatiskt till den källan. Det går också att byta ingång med fjärrkontrollen.
Kom överens om den avsedda driften före driftsättning:
| Driftlösning | Att kontrollera |
|---|---|
| Inbyggt Android-system | Det avsedda innehållet är klart och visas korrekt |
| Extern HDMI-källa | Kundens källutrustning finns tillgänglig för ett verkligt uppspelningstest |
| Byte av ingång | Mottagaren förstår hur rätt källa väljs med fjärrkontrollen |
Menytavlor med två eller tre skärmar visar normalt olika innehåll på varje skärm, exempelvis menykategorier, måltidserbjudanden eller kampanjinformation.
Ta fram en enkel lista över innehållets placering. Definiera vänster, mitten och höger utifrån kundens betraktningsposition, så att innehålls- och installationsteamen använder samma referens.
Bekräfta vid acceptanskontrollen att rätt innehåll visas på varje skärm. Granska menyn från förarens avsedda position, inklusive priser, produktnamn och annan information som behövs för att beställa.
8. Bevara serviceåtkomsten och slutför överlämningen
Utrustning som ryms på sin tilldelade plats kan ändå vara svår att underhålla.
Det finns inget generellt mått för fritt utrymme bakom utrustningen som gäller alla order. Bekräfta det nödvändiga utrymmet utifrån dörrarnas öppningsområde och servicekraven för den specifika ordern.
Kontrollera innan utrustningen förankras på sin slutliga plats om väggar, stängsel, planteringar eller närliggande utrustning kan hindra de bakre dörrarna eller nödvändigt servicearbete.
Avsluta installationen med ett orderspecifikt överlämningsprotokoll:
| Överlämningspunkt | Vad som ska verifieras |
|---|---|
| Produktkonfiguration | Antal skärmar, mått och bekräftade specifikationer överensstämmer med ordern |
| Medföljande komponenter | Sockel, fästen och tillbehör överensstämmer med packlistan |
| Arbete på plats | Mottagarens ansvariga parter har bekräftat att fundament- och elarbeten är klara |
| Montering | Utrustningen överensstämmer med tillämplig ritning och inriktningen har kontrollerats |
| Systemdrift | Alla skärmar startar och visar bilden korrekt |
| Innehåll och betraktning | Innehållet ligger på rätt plats och viktig menyinformation är läsbar från förarens avsedda position |
| Val av källa | Den avsedda källan fungerar och mottagaren förstår hur ingången byts |
| Serviceåtkomst | Bakre dörrar och nödvändiga serviceytor är fortsatt åtkomliga |
| Dokumentation | Ritningar, anvisningar och kontaktuppgifter till support finns tillgängliga |
Dokumentera eventuella kvarstående punkter, ansvarig part och överenskommen uppföljning.
Vanliga frågor
Räcker IP66-skydd och 3 000 nits ljusstyrka för att fastställa installationsplanen?
Nej. De är viktiga produktspecifikationer, men planen måste även omfatta konfigurationens mått, placering, fundamentkrav, el, kabelinföring underifrån och serviceåtkomst.
Går det att se skärmen med polariserade solglasögon?
Ja. Produktdokumentationen anger att skärmen kan betraktas med polariserade solglasögon. Gör en kontroll från förarens avsedda position vid driftsättning för att bedöma den faktiska menyn, skärmpositionen och platsförhållandena.
Gör en betraktningsvinkel på 178° att skärmpositionen inte behöver kontrolleras?
Nej. Den specificerade betraktningsvinkeln är 178° horisontellt och vertikalt, men menyns läsbarhet beror också på betraktningsavstånd, textstorlek, skärmposition och platsförhållanden.
Avser måttet 148 mm sockelns totala djup?
Nej. Det avser skärmhöljets tjocklek. Se tillämplig ritning för sockel och infästningsdetaljer.
Vilken konfiguration avser uppgiften 460 W?
Det avser konfigurationen med två skärmar. Maximal effekt är 230 W för en skärm, 460 W för två skärmar och 690 W för tre skärmar.
Är monteringstillbehören identiska för alla konfigurationer?
Nej. Socklar, fästen och förankringsdetaljer varierar med konfiguration och kundkrav. Använd packlista och ritningar för den specifika ordern.
Vad bör kontrolleras om oavsiktliga mellanrum uppstår mellan skärmarna?
Kontrollera tillämpliga anvisningar, monteringsordning och komponentplacering. YJCEN har sett mellanrum som uppstått när flerskärmsenheter monterats i fel ordning.
Varför ska varje skärm testas före montering?
En individuell startkontroll visar att varje skärm tänds före installationen. Det färdiga systemet behöver sedan testas för att verifiera drift med platsens anslutningar och den avsedda innehållskällan.
Hur mycket serviceutrymme behövs bakom utrustningen?
Det finns inget generellt värde. Bekräfta det nödvändiga utrymmet utifrån dörrarnas öppningsområde och servicekraven för den specifika ordern.
