Koop een afgewerkte YJCEN-kiosk wanneer behuizing, paneel, board, touch en montage als één gemonteerde eenheid moeten worden geleverd. Koop een open-frame LCD of touchpaneel via het OEM-pad van YJCEN wanneer uw plaatwerkteam al chassis, koelpad en peripherie-uitsparingen bezit. Projecten gaan mis wanneer niemand de eigenaar van warmtepad, LVDS vs eDP, montagegaten en betaal-/printeruitsparingen noemt — en de mismatch na tooling zichtbaar wordt. Zet elk RFQ-veld schriftelijk vast vóór sample zodat de paneelinterface bij uw chassistekening past.

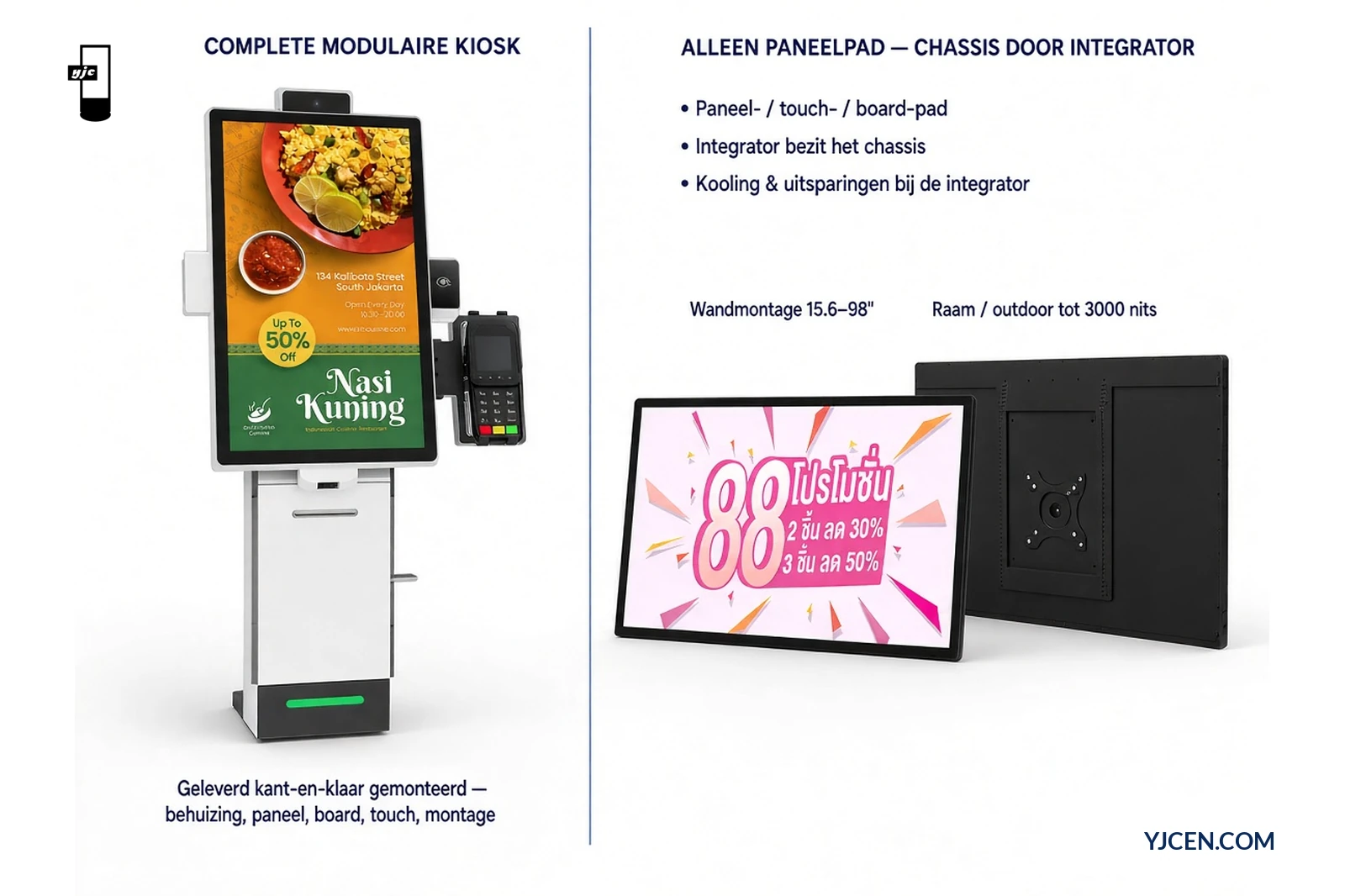

Open-frame LCD vs complete kiosk: het verschil in één minuut
An open-frame LCD LCD (of open-frame touchmonitor) is het paneel — met optionele PCAP- of IR-touch — zonder afgewerkte publieke behuizing. De integrator bezit het plaatwerkchassis, koelpad en interface-uitsnijdingen die de unit installeerbaar maken in een merkspecifieke behuizing.
A complete kiosk kiosk is afgewerkte hardware: behuizing, paneel, board, touch en montage-opties al gemonteerd voor software- en betaalintegratie. Kies compleet wanneer een catalogusconfiguratie past — bijv. de 21,5″ Self Service POS Kiosk.Kies het open-frame-OEM-pad wanneer uw team het chassisontwerp al bezit.
Beslistabel: complete kioskhardware vs open-frame + integratorchassis
| Onderdeel | Complete kiosk (YJCEN) | Open-frame + integratorchassis |
|---|---|---|
| Behuizing / plaatwerk | YJCEN | Integrator |
| LCD-paneel | YJCEN | YJCEN (OEM) |
| Moederbord / SoC-board | YJCEN | YJCEN (OEM) |
| Touch (PCAP of IR) | YJCEN | YJCEN (OEM) |
| Koeling / thermisch pad | YJCEN (productontwerp) | Integrator ontwerpt het warmtepad |
| Uitsparingen voor betaling / printer / camerabevestiging | YJCEN: betaal-/printer-/cameraconfiguraties | Integrator bezit uitsparingen en maten |
| Montage (VESA / speciale gaten / stand) | YJCEN: VESA of standaard | Integrator bezit gatpatroon / stand |
| RFQ-velden die de koper moet sturen | Model · aantal · randapparatuur · bestemmingsland | Chassistekening (mm) · maat · LVDS/eDP · touch · warmtepad-eigenaar · uitsparingen · aantal · land |
Kortom: bij een complete kiosk levert YJCEN alles. Bij open-frame bezit u chassis, koeling en uitsparingen; YJCEN levert paneel, touch en board via custom display solutionsis geen catalogus-SKU voor open-frame — we offreren per project.
Wanneer u in plaats daarvan een complete kiosk koopt
- U hebt een afgewerkte indoor selfservice-unit nodig met losneembaar scherm / standaard / camera Service POS Kiosk. at 15.6 / 21.5 / 23.8″21.5 / 23.8″, Android 11 RK3568, betaal-/printerconfigs, IP5X indoor.
- U wilt een catalogusreeks voor selfservice zonder plaatwerk-tooling te bezitten self-service kiosk.
- U heeft een afgewerkte touchkiosk nodig — zie de lijn interactive kiosk.
- Betaal-, printer- en cameramounts moeten als productconfiguraties worden verzonden, niet als uw eigen uitsnijdingen.
- You want YJCEN’s VESA or stand mounting rather than a hole pattern you design.
Wanneer open-frame + eigen chassis de juiste RFQ is
Gebruik het open-frame OEM-pad wanneer uw team al plaatwerkcapaciteit of een merkspecifieke behuizing heeft, en paneelinterface (LVDS vsLVDS vs eDPtouchtype en montagegatenpatroon vóór tooling moeten worden tooling.
Wat het OEM-pad dekt:
- Wandschermen 15.6–98″
- Vloerstaand 32–86″
- Stretched from 23.1″
- Raam / buiten tot 3000 nits
- Touch: PCAP or IR
- Fabriek / docs: ISO 9001; CE; RoHS / FCC / ETL /; 3 jaar garantie; samplesvanaf 1
Leg de paneelinterface vroeg vast — LVDS vs eDP — zodat chassis en board vóór tooling één pinout delen. Zet de gekozen interface op de RFQ met de chassistekening in mm.
Warmte- en siteregels voor uw chassis
Zet dit in het chassistekeningpakket:
- Noem de eigenaar van het warmtepad op de RFQ. Bij open-frame-builds ontwerpt de integrator het warmtepad. Geef omgeving max op de installatielocatie, afgedicht vs geventileerd chassis, en of achter het paneel convectiespeling is gereserveerd.
- Stem helderheid af op de echte lichtomgeving. Indoor-kiosken draaien op standaardhelderheid. Voor raam- of outdoor-builds gaan OEM-panelen tot 3000 nits — schrijf 3000 nits doel in nits op de RFQ.
- Leg montagegaten vast vóór tooling. Stuur de chassisreferentietekening in mm mm / VESA / standaardinterface). Laat gat-afstand niet als mondelinge notitie nadat het plaatwerk is gesneden.
- Bemeting peripherie-uitsparingen vanaf W×H×D van elk apparaat. Openingen voor betaalterminal, printer en camera hebben W×H×D mm W×H×D mm de RFQ nodig zodat paneelbezel en plaatwerk overeenkomen.
- Plan service-toegang in het chassis, niet na installatie. Voor- of achterservicedeuren, kabeluitgang en boardwisselspeling horen op de chassistekening met de paneelomtrek.
- Vraag CE-/RoHS-/FCC-/ETL-/CB-documenten mee met de offerte als uw bestemmingsland ze nodig heeft. Maat-PDF’s staan op.
The modular self-service kiosk is is IP5X voor indoor gebruik. Een open-frame-build krijgt zijn IP van uw behuizing, dus vermeld uw behuizing-IP-doel op de RFQ.
Board, OS en offline-afspelen
Complete-kioskpad: de modular The modular self-service kiosk is Android Android 11 on RK3568RK3568. Zet CMS-login, app-rechten en de lokale contentmap vast vóór site-overdracht zodat een WAN-uitval het scherm niet leegt.
Open-frame: plaatsen een Android- of Windows-board per project. Vermeld OS, opslag en interfaces (LVDS/eDP, USB/HDMI) op de RFQ.
Offline- / lokale-playback-fail-safe (beide paden):
- Laad de goedgekeurde playlist vooraf in lokale opslag (eMMC / SSD / USB-media zoals geconfigureerd) zodat de unit blijft spelen wanneer LAN of mobiel wegvalt.
- Bevestig dat het board kan terugvallen op een USB- of HDMI-ingangspad als de netwerkspeler offline is.
- Documenteer wie lokale media na installatie bijwerkt (SI vs eindgebruiker-IT) en hoe vaak het lokale pakket wordt ververst.
- Voor touch-builds: geef PCAP PCAP or IR en coverglasdikte zodat de frontstack overeenkomt met de firmware-verwachtingen van het board.
RFQ-checklist vóór de offerte (plakken in e-mail)

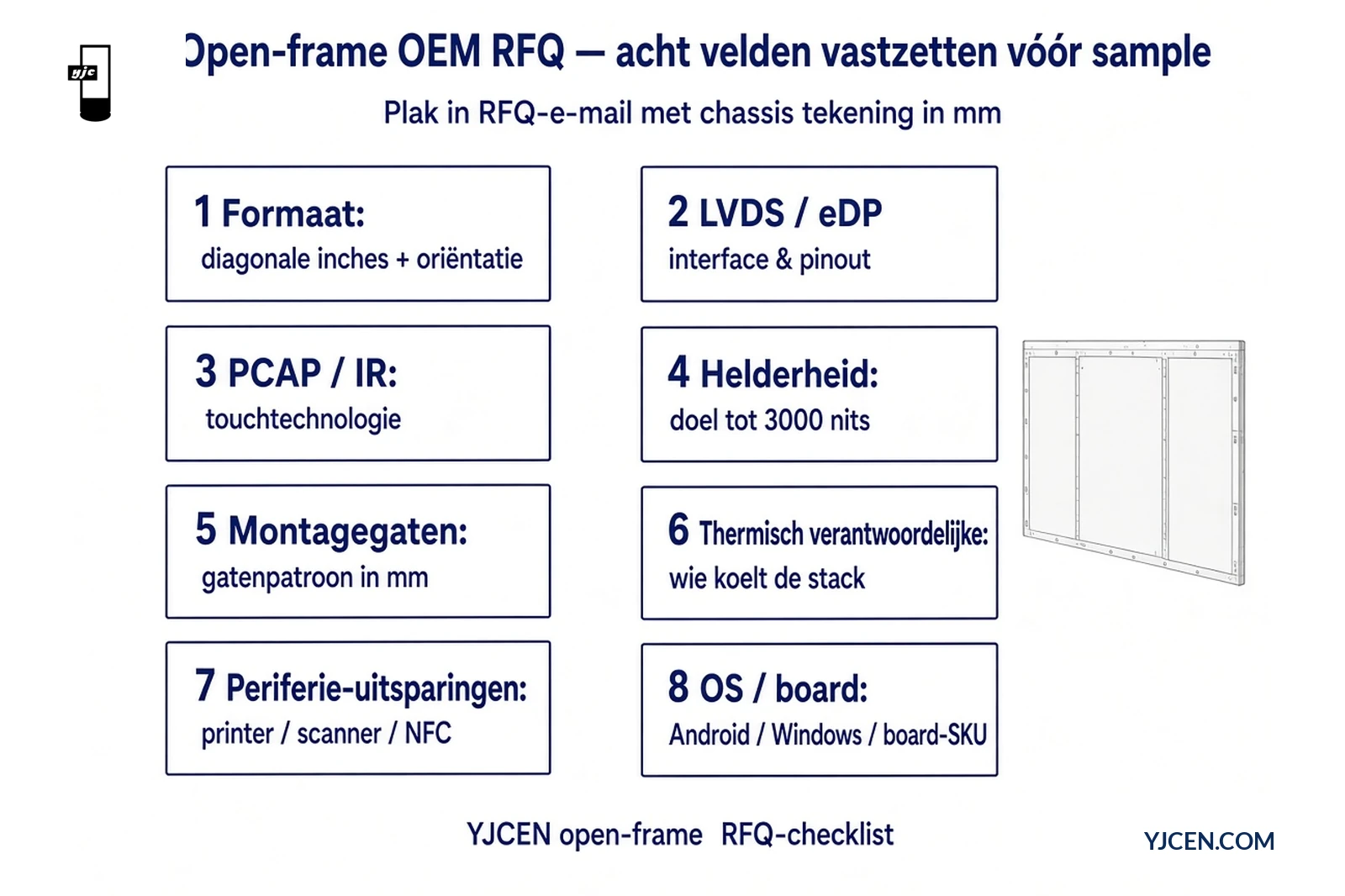

- Open-frame OEM RFQ-checklist met acht velden inclusief LVDS/eDP, PCAP/IR, montagegaten in mm en helderheid tot 3000 nits
- Interface: LVDS or eDP
- Touch: PCAP or IReDP — zie LVDS vs eDP
- Helderheidsdoel (indoor vs vitrine/outdoor; outdoor/vitrine tot 3000 nits 3000 nits het OEM-pad)
- Helderheidsdoel (indoor vs raam/buiten; buiten/raam tot 3000 nitsmm)
- Thermisch: omgeving max, afgedicht vs geventileerd chassis, eigenaar van het warmtepad
- Thermisch: ambient max, afgedicht vs geventileerd W×H×D mmwie het warmtepad ontwerpt
- OS / board: Android- of Windows-eis; lokaal-playback- / offlineplan
- OS /RoHS / FCC / ETL /Windows-eis
FAQ
Wat is een open-frame monitor in een kioskproject?
Het is het LCD-paneel zonder afgewerkte behuizing, met optionele PCAP- of IR-touch. De integrator levert chassis, koeling en uitsparingen; YJCEN levert paneel, touch en board via custom display solutions. Zet LVDS/eDP en gatpatroon op de RFQ vóór sample zodat tooling bij het paneel past.
Moet ik een complete kiosk of een open-frame paneel kopen?
Koop compleet wanneer behuizing, paneel, board, touch en montage gemonteerd moeten worden geleverd; koop open-frame wanneer u het chassis bezit. Gebruik de cataloguslijnen voor complete kiosken wanneer betaal-, printer- en montage-opties al geconfigureerd moeten zijn. Koop open-frame-OEM wanneer uw team het plaatwerk-chassisontwerp al bezit en koeling, uitsparingen en service toegang in de behuizingstekening overneemt.
Kan ik een open-frame-paneel uit de catalogus bestellen?
Nee. We offreren open-frame per project via custom display solutions: wand 15,6–98″, vloer 32–86″, Stretched-Displays vanaf 23,1″ en raam-/outdoor-builds tot 3000 nits, met PCAP of IR. Voeg de chassistekening in mm toe en vermeld LVDS of eDP op de RFQ.
Wie ontwerpt de koeling als ik open-frame koop?
U — de integrator bezit het open-frame-warmtepad. Schrijf ambient max, afgedicht vs belucht chassis en achterspeling op de RFQ met de chassistekening in mm. YJCEN offerteert paneel en board tegen die tekening zodat warmtepad-eigenaarschap vóór sample vaststaat, en het sitepakket noemt wie na installatie de luchtstroom bezit.
Welke RFQ-velden stuur ik voor een open-frame OEM-offerte?
Stuur 12 velden vóór de open-frame-sample. Dek af: maat, oriëntatie, resolutie, LVDS of eDP, PCAP of IR, helderheid, montagegaten in mm, warmtepad-eigenaar, randapparaat-uitsparingen B×H×D mm, OS/board, offlineplan en certdocs plus sampleaantal. Voeg de chassistekening toe en haal maat-PDF’s van op wanneer nodig.
Kan YJCEN PCAP of IR leveren op een open-frame bouw?
Ja — PCAP of IR. Vermeld het touchtype en de coverglasdikte op de RFQ zodat de frontstack bij de boardfirmware past. Complete kiosken komen met touch al gemonteerd als u frontglas en bezelstack niet zelf op het chassis wilt ontwerpen.
