Voordat een digitale buitenzuil op locatie aankomt, moeten de positie van de voetplaat, de aansluiting van de bevestigingsgaten op de verankering, de kabelinvoer en de latere onderhoudstoegang vaststaan.
Deze gegevens veranderen met het schermformaat. Een overstap van 55 naar 65 inch verandert ook de behuizingsmaten, de afmetingen van de voetplaat, het gatenpatroon, het gewicht en het benodigde vermogen.
De vrijstaande buitendisplays van YJCEN zijn verkrijgbaar in uitvoeringen van 43, 55 en 65 inch, beschreven in de onderstaande specificaties en tekeningen. Deze gids helpt AV-integratoren, aankopers en installateurs om de productgegevens vóór de werken af te stemmen.
Het belangrijkste onderscheid: de behuizingsmaten bepalen de buitenafmetingen van het apparaat, de voetplaattekening bepaalt de bevestigingsinterface en het locatiegebonden ontwerp bepaalt de fundering.
Snel overzicht: controlepunten vóór de werkzaamheden
Voordat u een terreinindeling vrijgeeft of bevestigingspunten uitzet:
- Bepaal het exacte model: gebruik de bijbehorende maattekening en controleer of deze overeenkomt met de bestelde uitvoering.
- Controleer drie afzonderlijke maatgroepen: behuizingsmaten, voetplaatafmetingen en hartafstanden van bevestigingsgaten hebben verschillende functies.
- Stem de bevestiging af: laat het gatenpatroon aansluiten op het goedgekeurde verankeringsontwerp.
- Bepaal de kabelinvoer vóór de bouw: bevestig de positie van de opening en de invoer van kabels en beschermende hulpstukken.
- Reserveer ventilatie- en onderhoudsruimte: houd rekening met openingen aan de achterzijde, onderhoudstaken en obstakels.
- Leg verantwoordelijkheden vast: bepaal wie fundering, verankering, elektrische werkzaamheden en installatiecontroles uitvoert.
1. Vergelijk de fysieke eisen voordat u het formaat kiest
Het schermformaat beïnvloedt de benodigde ruimte, het gewicht en de elektrische belasting.
Gebruik deze vergelijking bij de beoordeling van een locatie:
| Specificatie | 43 inch | 55 inch | 65 inch |
|---|---|---|---|
| Model | YJC-430-OD-F | YJC-550-OD-F | YJC-650-OD-F |
| Behuizingsmaten, H × B × D | 1895 × 650 × 125 mm | 1990 × 800 × 125 mm | 2100 × 924 × 130.3 mm |
| Voetplaatafmetingen, B × D | 650 × 400 mm | 800 × 400 mm | 924 × 450 mm |
| Nettogewicht | 83 kg | 120 kg | 135 kg |
| Maximaal opgenomen vermogen | 230 W | 290 W | 400 W |
| Voedingsspanning | AC 100–240 V, 50/60 Hz | AC 100–240 V, 50/60 Hz | AC 100–240 V, 50/60 Hz |
Voor alle drie modellen zijn 3.000 nit helderheid, een IP65-behuizing, ventilatorkoeling en een bedrijfstemperatuur van –45 °C tot +65 °C gespecificeerd.
Controleer eerst of de volledige installatie op de locatie past. Neem de voetplaat, toegang aan de achterzijde en loopruimte mee, niet alleen het scherm of de smalle behuizing.
De behuizing van 65 inch is bijvoorbeeld 130,3 mm diep, maar de voetplaat is 450 mm diep. Alleen rekenen met de behuizingsdiepte onderschat het ruimtebeslag.
De maten in deze gids komen uit de aangeleverde modeltekeningen. Bevestig vóór de bouw welke tekening geldt voor de bestelde uitvoering.

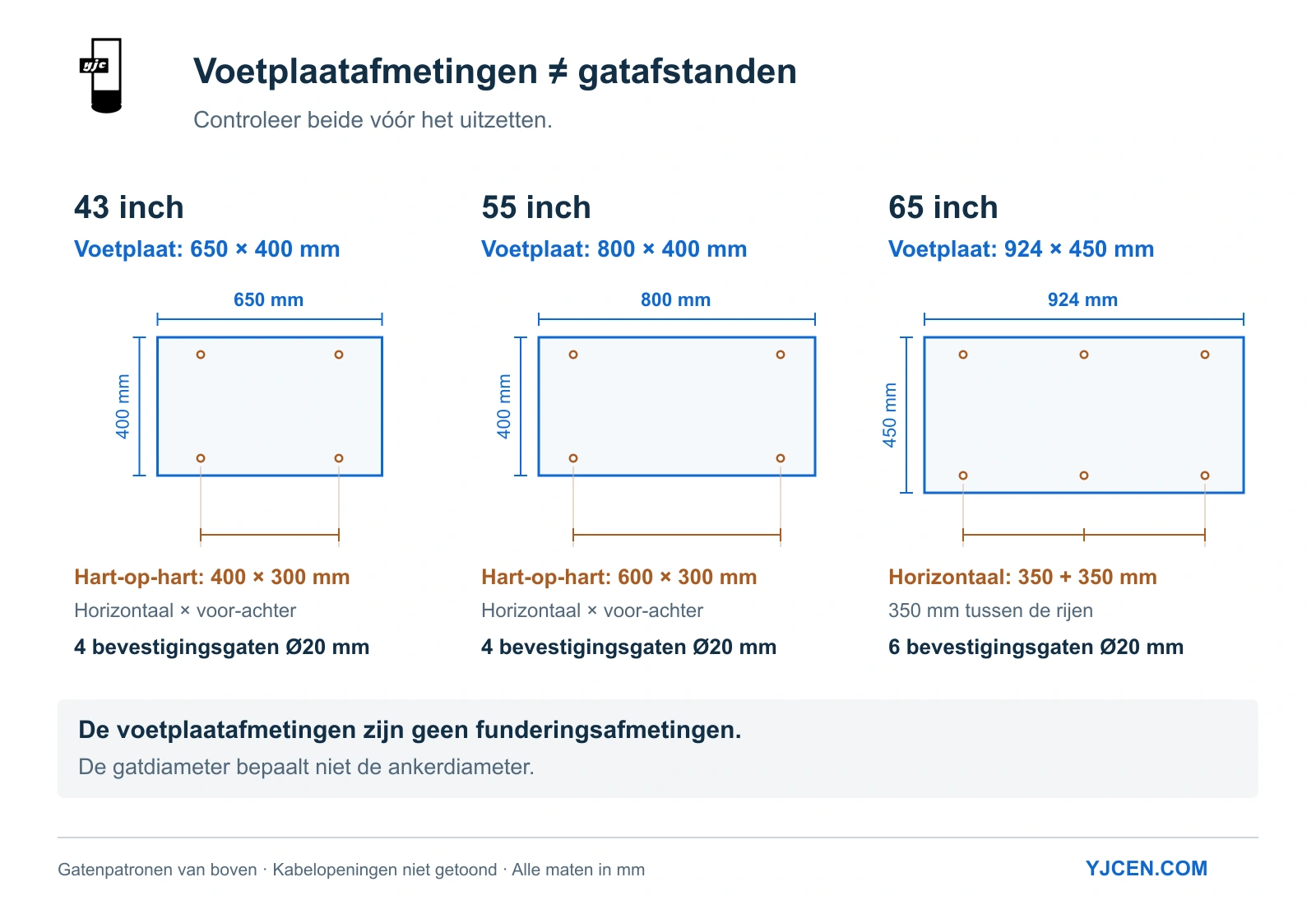

2. Onderscheid voetplaatafmetingen en bevestigingspatroon
De buitenmaten van de voetplaat tonen het ruimtebeslag. Het gatenpatroon toont waar de verbinding met de verankering komt.
Deze maten horen afzonderlijk in het installatieplan te staan:
| Tekeningdetail | 43 inch | 55 inch | 65 inch |
|---|---|---|---|
| Voetplaatafmetingen, B × D | 650 × 400 mm | 800 × 400 mm | 924 × 450 mm |
| Getekende bevestigingsgaten | Vier | Vier | Zes |
| Horizontale hartafstand | 400 mm | 600 mm | Twee opeenvolgende afstanden van 350 mm |
| Hartafstand tussen voorste en achterste rij | 300 mm | 300 mm | 350 mm |
| Getekende gatdiameter | Ø20 mm | Ø20 mm | Ø20 mm |
Een ander schermformaat vraagt een ander bevestigingspatroon
De modellen van 43 en 55 inch hebben beide een voetplaatdiepte van 400 mm en 300 mm tussen de voorste en achterste gatenrij. Horizontaal is de hartafstand 400 mm bij 43 inch en 600 mm bij 55 inch.
De tekening van 65 inch toont twee rijen van drie gaten. Elke rij heeft twee opeenvolgende afstanden van 350 mm; ook tussen de rijen zit 350 mm.
Het gatenpatroon is dus ook een aandachtspunt bij de aankoop. Verandert het toestelformaat nadat de terreinplannen zijn gemaakt, controleer dan de bevestigingspunten en kabelinvoer voordat u het aangepaste plan vrijgeeft.
Speling in de voetplaatgaten en keuze van ankers
De Ø20-mm-openingen zijn doorvoergaten met ruimte om de voetplaat bij plaatsing uit te lijnen. De voetplaatopening, de ankerdiameter en het boorgat in beton zijn verschillende maten.
De fabrieksaccessoires omvatten standaard M12-expansieankers. Bevestig het gekozen verankeringssysteem, de montagevoorschriften en voldoende overlap van de sluitringen over de openingen om de voetplaat stevig vast te zetten.
Voetplaatafmetingen versus funderingsafmetingen
De voetplaat beschrijft de aansluiting van het apparaat. Bij het dimensioneren van de fundering moet rekening worden gehouden met de goedgekeurde verankering, randafstanden en plaatselijke omstandigheden.
3. Bepaal de funderingseisen voor de daadwerkelijke locatie
Een producttekening beschrijft de geometrie van het toestel. Een locatiespecifieke stabiliteitsstudie stemt de fundering af op de lokale omgevingscondities.
Vóór het betonwerk moet het verantwoordelijke projectteam het volgende afstemmen:
- Belastingen op locatie: toepasselijke windsnelheid, blootstellingscategorie en constructieve ontwerpcriteria.
- Grond of vloerplaat: of de beoogde draagplaat of ondergrond geschikt is voor de installatie.
- Funderingsontwerp: afmetingen, diepte, wapeningsnetten en betonspecificatie.
- Verankering: ankertype, verankeringsdiepte, hartafstanden en afstanden tot betonranden.
- Hoogteligging en afwatering: de verhouding tussen voetplaat, omliggende bestrating en kabelinvoer.
- Positionering: nabije constructies, looproutes en onderhoudstoegang.
Voor projecten in de Verenigde Staten kunnen ingenieurs de ASCE Hazard Tool raadplegen voor locatiespecifieke omgevingsgegevens ten behoeve van de stabiliteitsstudie van de fundering.
4. Stem kabelinvoer af vóór storten of boren
Kabelinvoer vereist zowel een geschikte opening als een uitvoerbare kabelroute.
De aangeleverde tekeningen van 55 en 65 inch tonen een aangewezen kabelinvoeropening van Ø40 mm. Controleer voor 43 inch de openingsmaten op de toepasselijke installatietekening.
Controleer vóór het uitzetten van buizen of kabels:
- Oriëntatie: bepaal de voor- en achterzijde op de voetplaattekening.
- Positie: lokaliseer de opening vanuit de referentieranden van de tekening.
- Vrije ruimte: controleer de ruimte voor kabels, connectoren en beschermende hulpstukken.
- Routing: houd rekening met buigen, trekken en toegang tijdens de installatie.
- Bescherming: zorg voor een goede afdichting en gescheiden routes voor voedings- en communicatiekabels om storing te voorkomen.
Een opening van Ø40 mm schrijft geen vaste buismaat voor. De geplande buisconstructie, inclusief hulpstukken, moet passen bij het apparaat en het elektrische ontwerp van de locatie.
5. Plan de voeding op basis van de gekozen uitvoering
Het maximale gespecificeerde vermogen stijgt van 230 W bij 43 inch naar 290 W bij 55 inch en 400 W bij 65 inch.
Gebruik voor de eerste vermogensraming de waarde van het daadwerkelijk gekozen model. Leg bij meerdere displays aantallen en modellen vast in plaats van voor elk apparaat hetzelfde verbruik te rekenen.
Stem vóór de definitieve elektrische aansluiting het volgende af:
- Beschikbare voedingsspanning en frequentie.
- Circuitbeveiliging afgestemd op bedrijfsstroom en inschakelbelastingen.
- Kabelroute en totale lengte.
- Aarding en lokaal vereiste elektrische beschermingsmaatregelen.
- Toegang tot de aansluiting en scheidingsschakelaars.
De specificatiebladen vermelden Ethernet RJ45 en een HDMI-ingang. Bevestig de contentbron en netwerkopzet voordat de civiele werkzaamheden de toegang tot de kabelroute beperken.
6. Houd luchtstroming en onderhoudstoegang vrij

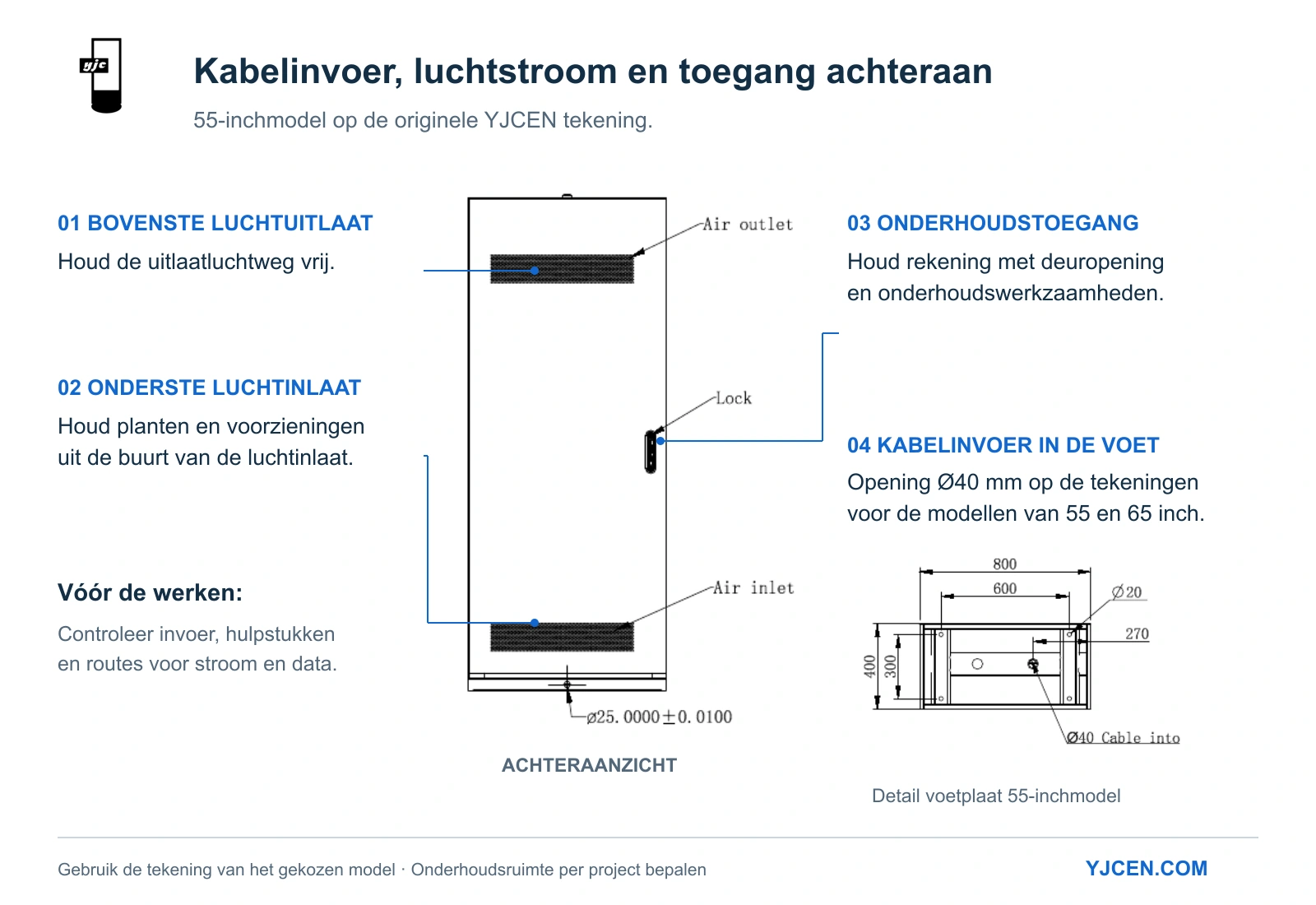

De tekeningen tonen onderaan achter een luchtinlaat en bovenaan achter een luchtuitlaat. Na plaatsing moet lucht vrij door deze openingen kunnen stromen.
Controleer muren, beplanting, bekleding en voorzieningen in de omgeving. Ook als de voetplaat past, kan een locatie ongeschikt zijn doordat omliggende constructies de achterste ventilatieopeningen blokkeren.
Plan onderhoudswerkzaamheden
Reserveer ruimte voor de afsluitbare achterdeur en voor het werk van de monteur. Houd rekening met de draaicirkel van de deur en de werkpositie.
Controleer sensor- en antenneposities
De tekeningen tonen een omgevingslichtsensor bovenaan de voorzijde en een wifi-antenne boven de behuizing. Houd bij omliggende constructies en overstekken rekening met deze posities voor een goede automatische helderheidsregeling en netwerkverbinding.
7. Stem handling en overdracht af vóór levering
De beschreven modellen wegen netto tussen 83 kg en 135 kg. Controleer vóór levering de losplaats, de route naar de montageplek en de beschikbare manoeuvreerruimte.
De handleiding toont hijsen met een kraan via aangewezen haakgaten. Bevestig de werkwijze voor het geleverde model en volg de geldende hijsprocedure.
Overzicht van verantwoordelijkheden
| Werkpakket | Af te stemmen punten |
|---|---|
| Apparaatdocumentatie | Gekozen model, toepasselijke CAD-maattekening en meegeleverde accessoires |
| Stabiliteitsontwerp | Beoordeling van fundering en verankering voor de locatie |
| Grond- en funderingswerken | Uitzetten, draagconstructie, afwatering en kabelinvoerposities |
| Elektrische werken | Voedingscapaciteit, circuitbeveiliging, aarding en kabelinstallatie |
| Apparaatmontage | Handling, positionering, bevestiging en toegangscontroles |
| Inbedrijfstelling | Inschakelen, contentinvoer, netwerkverbinding en bedrijfscontroles |
Veelgestelde vragen
Kan ik dezelfde montagesjabloon gebruiken voor 43, 55 en 65 inch?
Nee. De apparaten van 43 en 55 inch hebben verschillende horizontale hartafstanden (400 mm tegenover 600 mm). De 65-inch-tekening toont zes gaten en andere voetplaatafmetingen.
Bepalen de voetplaatafmetingen hoe groot de betonfundering moet zijn?
Nee. Ze beschrijven de aansluiting van het apparaat. De fundering moet worden ontworpen voor de locatiecondities, belastingen en goedgekeurde verankering.
Vereist een bevestigingsgat van Ø20 mm een M20-anker?
Nee. De gatdiameter biedt uitlijnspeling. De fabrieksaccessoires bevatten M12-expansieankers; bevestig de projectspecificatie voor bevestiging en de overlap van de sluitringen.
Welke kabelinvoer staat op de tekeningen van 55 en 65 inch?
De aangeleverde tekeningen tonen een aangewezen Ø40-mm-opening. Bevestig positie en volledige kabelinvoer voordat u buizen uitzet.
Kan het display dicht bij een muur staan?
Controleer eerst luchtinlaat, luchtuitlaat, deuropening en onderhoudsruimte achter het apparaat. De installatie moet naast de voetplaat ook ventilatie en service mogelijk maken.
