Installera digitala skyltpelare utomhus: platsplanering för 43, 55 och 65 tum

By info@yjcen.com

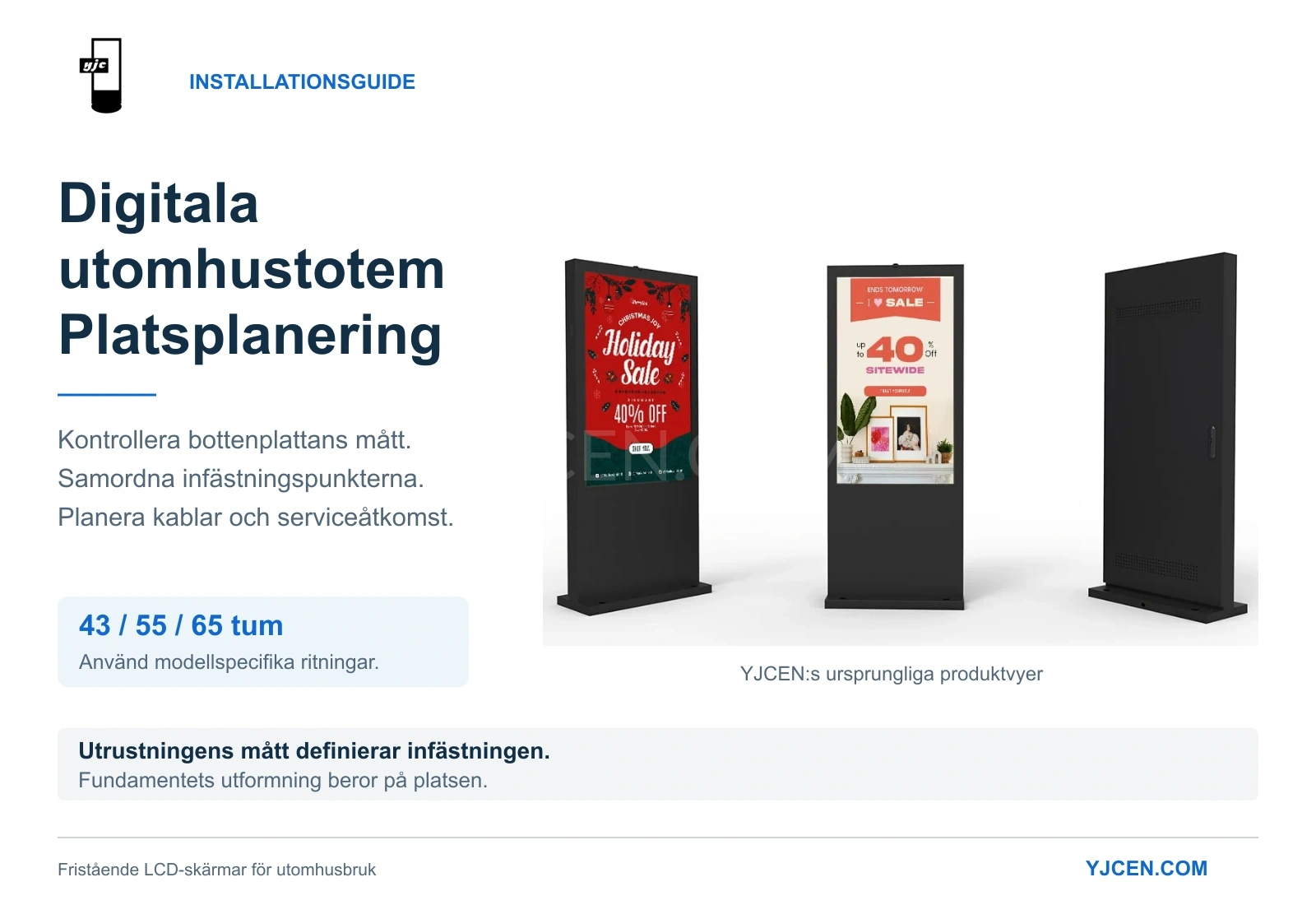

Originalvyer framifrån och bakifrån av YJCEN:s fristående LCD-utomhusskärmar, med platskontroller för 43, 55 och 65 tum.

Innan en digital skyltpelare för utomhusbruk levereras till platsen behöver bottenplattans läge, hålens anslutning till förankringen, kabelinföringen och teknikernas framtida åtkomst vara fastställda.

Dessa uppgifter varierar med skärmstorleken. Ett byte från 55 till 65 tum ändrar även kapslingens mått, bottenplattans yta, hålbild, vikt och effektbehov.

YJCEN:s fristående utomhusskärmar finns i utföranden på 43, 55 och 65 tum enligt specifikationerna och ritningarna nedan. Guiden hjälper AV-integratörer, inköpare och montörer att samordna produktuppgifterna före markarbetet.

Den viktiga skillnaden: kapslingens mått beskriver utrustningens yttermått, bottenplattans ritning beskriver infästningen och platsens projektering bestämmer fundamentet.


Snabbguide: kontroller före markarbetet

Innan placeringsritningen godkänns eller infästningspunkterna sätts ut:

  1. Identifiera exakt modell: använd motsvarande måttritning och kontrollera att den stämmer med beställt utförande.
  2. Kontrollera tre separata måttgrupper: kapslingsmått, bottenplattans mått och hålens centrumavstånd fyller olika funktioner.
  3. Samordna infästningen: anpassa utrustningens hålbild till projektets godkända förankringslösning.
  4. Bestäm kabelinföringen före byggstart: bekräfta öppningens läge och hur kablar och skyddande tillbehör förs in.
  5. Reservera ventilation och serviceutrymme: beakta bakre öppningar, underhållsuppgifter och omgivande hinder.
  6. Fastställ ansvar: bestäm vem som utför fundament, förankring, elarbete och installationskontroller.

1. Jämför de fysiska kraven innan storleken väljs

Skärmstorleken påverkar utrymmesbehov, utrustningens vikt och elektrisk belastning.

Använd jämförelsen när den föreslagna platsen granskas:

Specifikation43 tum55 tum65 tum
ModellYJC-430-OD-FYJC-550-OD-FYJC-650-OD-F
Kapslingsmått, H × B × D1895 × 650 × 125 mm1990 × 800 × 125 mm2100 × 924 × 130.3 mm
Bottenplatta, B × D650 × 400 mm800 × 400 mm924 × 450 mm
Nettovikt83 kg120 kg135 kg
Maximal effektförbrukning230 W290 W400 W
MatningsspänningAC 100–240 V, 50/60 HzAC 100–240 V, 50/60 HzAC 100–240 V, 50/60 Hz

Alla tre modeller har specificerad ljusstyrka på 3 000 nits, IP65-kapsling, fläktkylning och drifttemperatur från –45 °C till +65 °C.

Kontrollera först om hela installationen får plats. Räkna med bottenplatta, åtkomst bakifrån och passageutrymme, inte bara skärmen eller den tunna kapslingen.

Kapslingen på 65 tum är till exempel 130,3 mm djup, medan bottenplattan är 450 mm djup. Enbart kapslingsdjupet underskattar det verkliga utrymmesbehovet.

Måtten i guiden kommer från de tillhandahållna modellritningarna. Bekräfta rätt ritning för beställt utförande före byggstart.


2. Skilj bottenplattans mått från infästningens hålbild

Bottenplattans yttermått visar utrymmesbehovet. Hålbilden visar anslutningspunkterna till förankringen.

Måtten bör redovisas separat i installationsritningen:

Ritningsuppgift43 tum55 tum65 tum
Bottenplatta, B × D650 × 400 mm800 × 400 mm924 × 450 mm
Visade infästningshålFyraFyraSex
Horisontellt centrumavstånd400 mm600 mmTvå på varandra följande avstånd på 350 mm
Centrumavstånd mellan främre och bakre hålraden300 mm300 mm350 mm
Visad håldiameterØ20 mmØ20 mmØ20 mm

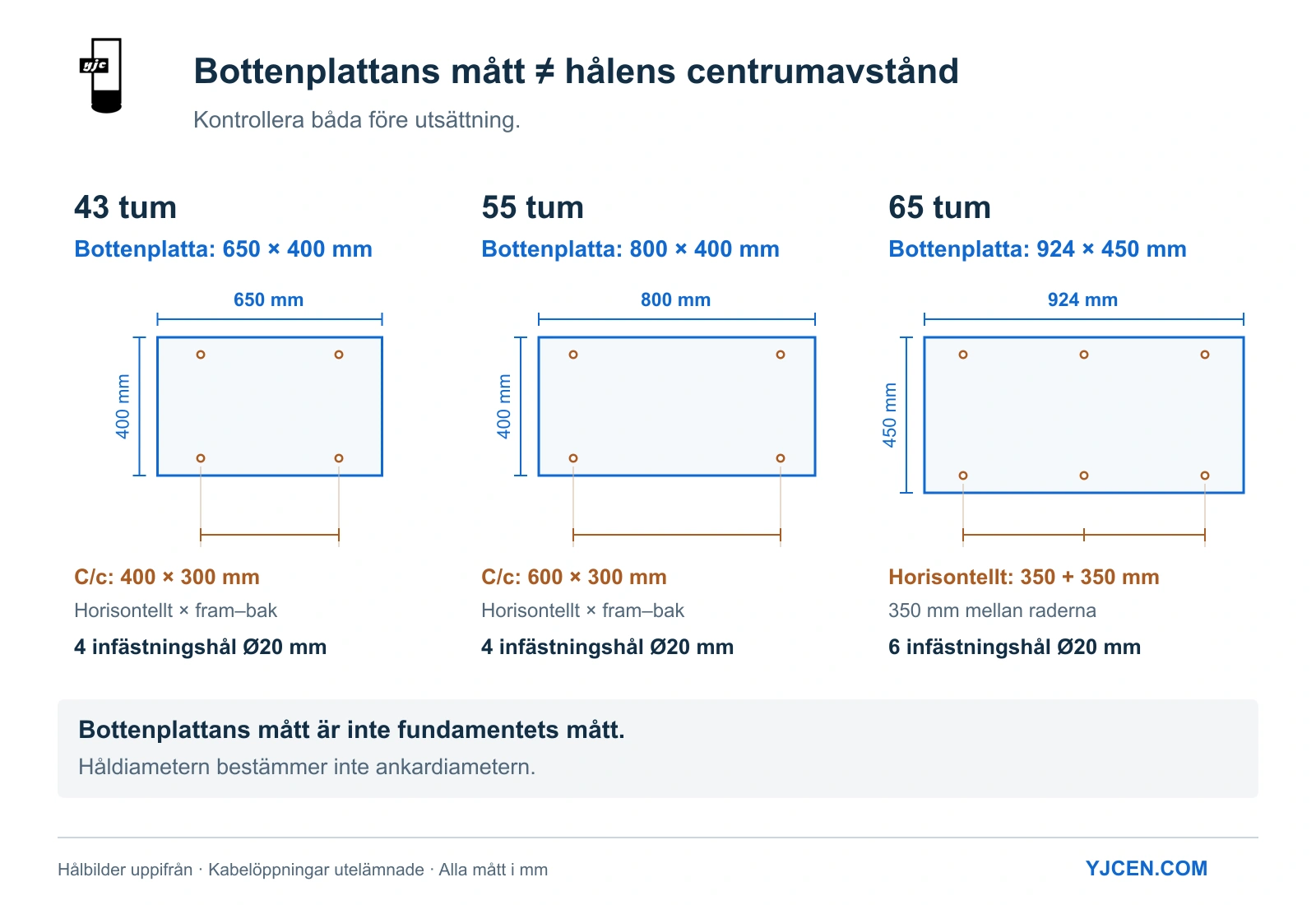

Jämförelse av bottenplattor på 650 × 400, 800 × 400 och 924 × 450 mm med fyra, fyra respektive sex infästningshål.

Ändrad skärmstorlek ändrar infästningen

Modellerna på 43 och 55 tum har båda 400 mm djup bottenplatta och 300 mm mellan främre och bakre hålraden. Horisontellt är avståndet 400 mm för 43 tum och 600 mm för 55 tum.

Ritningen för 65 tum visar två rader med tre hål. Varje rad har två intilliggande avstånd på 350 mm, och avståndet mellan raderna är 350 mm.

Hålbilden påverkar alltså även inköpsbeslutet. Om storleken ändras efter att platsritningarna tagits fram ska infästningspunkter och kabelinföring granskas innan den reviderade ritningen godkänns.

Hålspel och val av ankare

Öppningarna på Ø20 mm är genomgående hål som ger justeringsmån vid placering. Bottenplattans öppning, ankarets diameter och borrhålet i betongen är olika mått.

Fabrikstillbehören omfattar standardiserade M12-expanderankare. Bekräfta projektets valda ankarsystem, monteringskraven och att brickorna täcker öppningarna tillräckligt för att fixera bottenplattan ordentligt.

Bottenplattans mått jämfört med fundamentets

Bottenplattan beskriver utrustningens anslutning. Fundamentet måste dimensioneras med hänsyn till godkänd förankring, kantavstånd och platsförhållanden.


3. Bestäm fundamentkraven för den aktuella platsen

Produktritningen ger utrustningens geometri. Platsspecifik konstruktionsprojektering anpassar fundamentet till lokala miljöförhållanden.

Före betongarbetet bör ansvarig projektgrupp klargöra:

  • Laster på platsen: tillämplig vindhastighet, exponeringskategori och konstruktionskriterier.
  • Mark eller platta: om den föreslagna bärande plattan eller undergrunden klarar installationen.
  • Fundamentutformning: mått, djup, armeringsnät och betongspecifikation.
  • Förankring: ankartyp, förankringsdjup, inbördes avstånd och kantavstånd i betongen.
  • Höjdsättning och avvattning: förhållandet mellan bottenplatta, omgivande beläggning och kabelinföring.
  • Placering: närliggande konstruktioner, gångstråk och serviceåtkomst.

För projekt i USA kan konstruktörer använda ASCE Hazard Tool för att ta fram platsspecifika miljödata till den konstruktiva granskningen av fundamentet.


4. Samordna kabelinföringen före gjutning eller borrning

Kabelinföring kräver både en lämplig öppning och en genomförbar kabelväg.

De tillhandahållna ritningarna för 55 och 65 tum visar en avsedd kabelöppning på Ø40 mm. För modellen på 43 tum ska öppningsmåtten bekräftas på den tillämpliga installationsritningen.

Kontrollera följande innan rör eller kablar sätts ut:

  1. Orientering: identifiera skärmens fram- och baksida på bottenplattans ritning.
  2. Läge: lokalisera öppningen utifrån ritningens referenskanter.
  3. Fritt utrymme: kontrollera plats för kablar, kontakter och skyddande tillbehör.
  4. Kabelväg: beakta böjning, dragning och åtkomst under installationen.
  5. Skydd: säkerställ tätning vid införingen och separata vägar för kraft- och kommunikationskablar för att undvika störningar.

En öppning på Ø40 mm bestämmer inte en enda rördimension. Rörlösningen, inklusive kopplingar, måste passa utrustningens anslutning och platsens elprojektering.


5. Planera elmatningen efter valt utförande

Den specificerade maximala effekten ökar från 230 W för 43 tum till 290 W för 55 tum och 400 W för 65 tum.

Använd värdet för den valda modellen vid den första effektberäkningen. Vid flera skärmar ska antal och modellfördelning anges i stället för att samma effekt antas för varje enhet.

Samordna följande innan elanslutningen fastställs:

  • Tillgänglig spänning och frekvens.
  • Kretsskydd dimensionerat för driftström och startbelastningar.
  • Kabelväg och total kabellängd.
  • Jordning och lokalt föreskrivna elektriska skyddsåtgärder.
  • Åtkomst till anslutning och frånskiljare.

Databladen anger Ethernet RJ45 och HDMI-ingång. Bekräfta innehållskälla och nätverksupplägg innan markarbetet begränsar åtkomsten till kabelvägen.


6. Håll luftflöde och serviceåtkomst fria

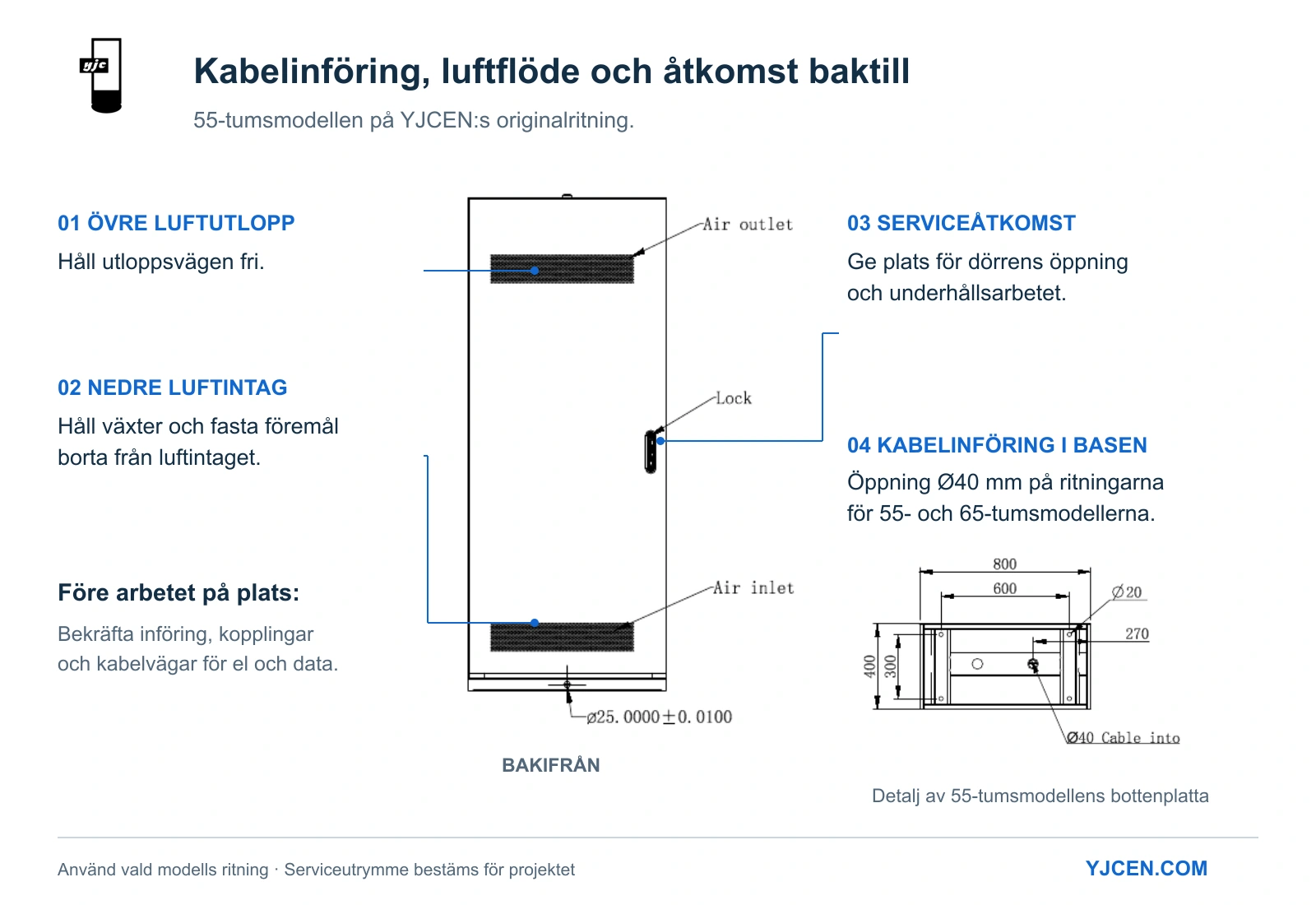

Originalritning bakifrån för 55 tum med övre luftutsläpp, nedre luftintag och serviceåtkomst samt detalj av kabelinföringen i bottenplattan.

Ritningarna visar ett nedre luftintag och ett övre luftutsläpp på baksidan. Luft måste kunna passera dessa öppningar efter installationen.

Granska väggar, växtlighet, beklädnad och andra installationer i närheten. En plats som rymmer bottenplattan kan ändå vara olämplig om omgivningen blockerar ventilationen bakåt.

Planera underhållsarbetet

Reservera plats för den låsbara bakdörrens öppning och för teknikerns arbete. Beakta både dörrens svängradie och arbetspositionen.

Kontrollera sensor och antenn

Ritningarna visar en sensor för omgivningsljus nära frontens överkant och en wifi-antenn ovanför kapslingen. Beakta dessa positioner vid närliggande konstruktioner och överhäng för att bibehålla automatisk ljusstyrkereglering och nätverksanslutning.


7. Kom överens om hantering och överlämning före leverans

Modellerna har en nettovikt mellan 83 kg och 135 kg. Granska lossningsplats, transportväg till montageläget och tillgängligt manöverutrymme före leverans.

Installationshandboken visar kranlyft med avsedda krokhål. Bekräfta hanteringssättet för den levererade modellen och följ tillämplig lyftprocedur.

Ansvarsfördelning

ArbetspaketVad som behöver avtalas
UtrustningsdokumentationVald modell, tillämplig CAD-måttritning och medföljande tillbehör
KonstruktionsprojekteringBedömning av fundament och förankring för platsen
Mark- och byggarbetenUtsättning, bärande konstruktion, avvattning och kabelinföringslägen
ElarbetenMatningskapacitet, kretsskydd, jordning och kabelinstallation
UtrustningsmontageHantering, placering, infästning och åtkomstkontroller
DriftsättningStart, innehållsingång, nätverksanslutning och funktionskontroller

Vanliga frågor

Kan samma montagemall användas för 43, 55 och 65 tum?

Nej. Enheterna på 43 och 55 tum har olika horisontella hålavstånd (400 mm respektive 600 mm). Ritningen för 65 tum visar sex hål och andra bottenplattemått.

Anger bottenplattan hur stort betongfundamentet ska vara?

Nej. Den beskriver utrustningens anslutning. Fundamentet måste projekteras efter platsförhållanden, laster och godkänd förankring.

Kräver ett Ø20-mm-hål ett M20-ankare?

Nej. Håldiametern ger justeringsmån. Fabrikstillbehören omfattar M12-expanderankare; bekräfta projektets infästningskrav och brickornas täckning.

Vilken kabelöppning visas för 55 och 65 tum?

Ritningarna anger en avsedd öppning på Ø40 mm. Bekräfta läget och hela införingslösningen innan rören sätts ut.

Kan skärmen stå nära en vägg?

Kontrollera bakre luftintag, luftutsläpp, dörröppning och serviceutrymme innan avståndet bestäms. Installationen måste möjliggöra ventilation och underhåll utöver bottenplattans utrymme.
