Prima che un totem digitale da esterno arrivi sul posto, occorre definire la posizione della base, la corrispondenza tra fori e ancoraggi, l’ingresso dei cavi e l’accesso dei tecnici dopo l’installazione.
Questi dettagli variano con la diagonale. Passare da 55 a 65 pollici modifica anche dimensioni dell’involucro, ingombro della base, schema dei fori, peso e potenza richiesta.
I display da esterno a pavimento YJCEN sono disponibili nelle configurazioni da 43, 55 e 65 pollici descritte nelle schede e nei disegni seguenti. La guida aiuta integratori AV, acquirenti e installatori a coordinare i dati del prodotto prima dei lavori.
La distinzione fondamentale: le dimensioni dell’involucro definiscono l’ingombro del dispositivo, il disegno della base definisce l’interfaccia di fissaggio e il progetto del sito determina la fondazione.
Guida rapida: verifiche prima dei lavori
Prima di approvare la disposizione o predisporre i punti di fissaggio:
- Identificare il modello esatto: utilizzare il disegno dimensionale corrispondente e verificarne la coerenza con la configurazione ordinata.
- Distinguere tre misure: dimensioni dell’involucro, ingombro della base e interassi dei fori hanno scopi diversi.
- Coordinare il fissaggio: far corrispondere la foratura del dispositivo al progetto di ancoraggio approvato.
- Individuare l’ingresso cavi prima dei lavori: confermare posizione dell’apertura e passaggio di cavi e accessori protettivi nell’involucro.
- Riservare spazio per ventilazione e manutenzione: considerare aperture posteriori, interventi e ostacoli vicini.
- Definire le responsabilità: stabilire chi eseguirà fondazione, ancoraggi, impianto elettrico e verifiche di installazione.
1. Confrontare i requisiti fisici prima di scegliere la dimensione
La diagonale influisce sullo spazio necessario, sul peso e sul carico elettrico.
Utilizzare questo confronto per valutare la posizione prevista:
| Specifica | 43 pollici | 55 pollici | 65 pollici |
|---|---|---|---|
| Modello | YJC-430-OD-F | YJC-550-OD-F | YJC-650-OD-F |
| Dimensioni involucro, A × L × P | 1895 × 650 × 125 mm | 1990 × 800 × 125 mm | 2100 × 924 × 130.3 mm |
| Ingombro base, L × P | 650 × 400 mm | 800 × 400 mm | 924 × 450 mm |
| Peso netto | 83 kg | 120 kg | 135 kg |
| Potenza massima assorbita | 230 W | 290 W | 400 W |
| Tensione di alimentazione | AC 100–240 V, 50/60 Hz | AC 100–240 V, 50/60 Hz | AC 100–240 V, 50/60 Hz |
Tutti e tre i modelli specificano luminosità di 3.000 nit, involucro IP65, raffreddamento a ventole e temperatura operativa da –45 °C a +65 °C.
Verificare anzitutto che l’intera installazione sia compatibile con il luogo. Includere base, accesso posteriore e spazi di passaggio, non soltanto lo schermo o il profilo sottile dell’involucro.
Per esempio, l’involucro da 65 pollici è profondo 130,3 mm, ma la base è profonda 450 mm. Considerare solo la profondità dell’involucro sottostimerebbe l’ingombro.
Le quote si riferiscono ai disegni dei modelli forniti. Confermare il disegno applicabile alla configurazione ordinata prima della costruzione.

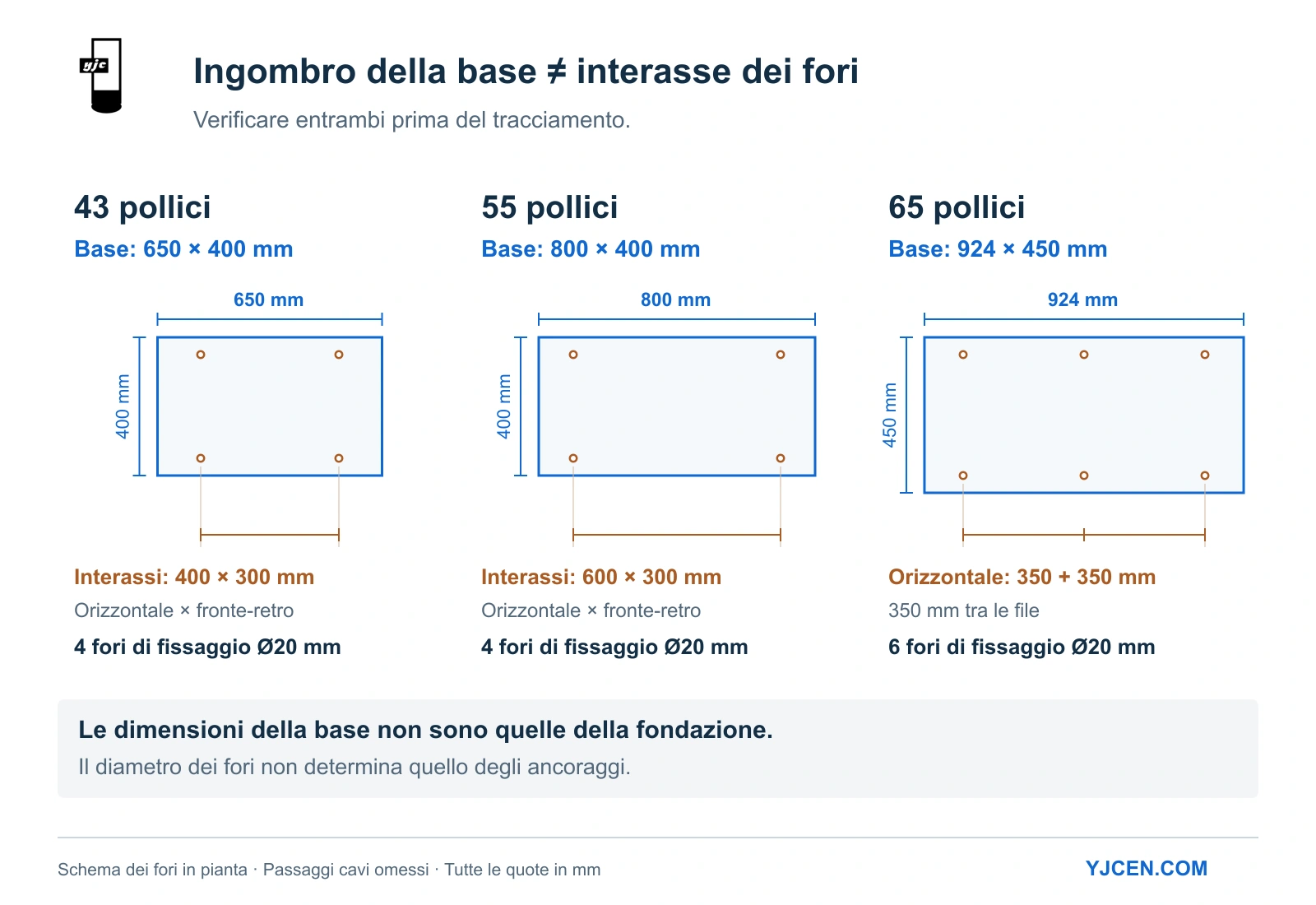

2. Distinguere l’ingombro della base dalla disposizione dei fori
Le dimensioni esterne della base indicano lo spazio occupato. Lo schema dei fori mostra dove il dispositivo si collega agli ancoraggi.
Queste misure devono comparire separatamente nel progetto di installazione:
| Dettaglio del disegno | 43 pollici | 55 pollici | 65 pollici |
|---|---|---|---|
| Ingombro base, L × P | 650 × 400 mm | 800 × 400 mm | 924 × 450 mm |
| Fori di fissaggio indicati | Quattro | Quattro | Sei |
| Interasse orizzontale dei fori | 400 mm | 600 mm | Due intervalli consecutivi da 350 mm |
| Interasse tra fila anteriore e posteriore | 300 mm | 300 mm | 350 mm |
| Diametro dei fori indicato | Ø20 mm | Ø20 mm | Ø20 mm |
Cambiando la diagonale cambia la disposizione dei fissaggi
I modelli da 43 e 55 pollici hanno entrambi una base profonda 400 mm e un interasse anteriore-posteriore di 300 mm. L’interasse orizzontale è di 400 mm sul modello da 43 pollici e di 600 mm su quello da 55 pollici.
Il disegno da 65 pollici mostra due file di tre fori. Ogni fila presenta due intervalli adiacenti da 350 mm, mentre le file distano 350 mm.
La foratura è quindi un elemento da valutare anche in fase di acquisto. Se la dimensione cambia dopo la preparazione dei disegni del sito, riesaminare fissaggi e ingresso cavi prima di approvare il nuovo layout.
Gioco dei fori e scelta degli ancoraggi
Le aperture Ø20 mm della base sono fori passanti che consentono una tolleranza di allineamento durante la posa. Apertura della base, diametro dell’ancoraggio e foro nel calcestruzzo sono misure distinte.
Gli accessori di fabbrica includono ancoranti a espansione M12 standard. Confermare il sistema scelto per il progetto, le prescrizioni di posa e una copertura adeguata delle aperture con le rondelle per fissare saldamente la piastra.
Ingombro della base e dimensioni della fondazione
La base descrive l’interfaccia del dispositivo. Le dimensioni della fondazione devono considerare ancoraggi approvati, distanze dai bordi e condizioni fisiche del sito.
3. Definire la fondazione per il sito effettivo
Il disegno del prodotto fornisce la geometria del dispositivo. La progettazione strutturale specifica del sito adegua la fondazione alle condizioni ambientali locali.
Prima dei getti, il gruppo responsabile deve definire:
- Azioni sul sito: velocità del vento applicabile, categoria di esposizione e criteri di calcolo strutturale.
- Terreno o soletta: idoneità della soletta o del sottofondo previsti a sostenere l’installazione.
- Progetto della fondazione: dimensioni, profondità, rete di armatura e specifica del calcestruzzo.
- Ancoraggio: tipo di ancorante, profondità di ancoraggio, interassi e distanze dai bordi del calcestruzzo.
- Quote e drenaggio: rapporto tra base, pavimentazione circostante e ingresso dei cavi.
- Posizionamento: strutture vicine, percorsi pedonali e accesso per la manutenzione.
Per i progetti negli Stati Uniti, i tecnici possono consultare ASCE Hazard Tool per ricavare i dati ambientali locali necessari alla verifica strutturale della fondazione.
4. Coordinare l’ingresso cavi prima del getto o della foratura
L’ingresso cavi richiede un’apertura adeguata e un percorso praticabile.
I disegni forniti per 55 e 65 pollici indicano un’apertura Ø40 mm per l’ingresso cavi. Per il modello da 43 pollici, confermare le dimensioni sul disegno di installazione applicabile.
Prima di tracciare canalizzazioni o cavi, verificare:
- Orientamento: individuare fronte e retro del display nel disegno della base.
- Posizione: localizzare l’apertura rispetto ai bordi di riferimento del disegno.
- Spazio libero: verificare l’ingombro di cavi, connettori e accessori protettivi.
- Percorso: prevedere curvatura, infilaggio e accesso durante la posa.
- Protezione: assicurare la tenuta dell’ingresso e separare i percorsi di alimentazione e comunicazione per evitare interferenze.
Un’apertura Ø40 mm non impone un solo diametro di tubo. La canalizzazione prevista, raccordi compresi, deve adattarsi all’interfaccia del dispositivo e al progetto elettrico del sito.
5. Pianificare l’alimentazione per la configurazione scelta
La potenza massima specificata passa da 230 W per il modello da 43 pollici a 290 W per quello da 55 e 400 W per quello da 65 pollici.
Usare il valore del modello effettivamente scelto nella prima previsione di potenza. Con più display, individuare quantità e combinazione di modelli anziché attribuire a tutti lo stesso assorbimento.
Prima di definire il collegamento elettrico, coordinare:
- Tensione e frequenza disponibili.
- Protezioni del circuito dimensionate per corrente di esercizio e carichi di avviamento.
- Percorso e lunghezza complessiva dei cavi.
- Messa a terra e protezioni elettriche richieste localmente.
- Accesso ai collegamenti e ai dispositivi di sezionamento.
Le schede indicano Ethernet RJ45 e ingresso HDMI. Confermare sorgente dei contenuti e rete prima che le opere civili limitino l’accesso al percorso dei cavi.
6. Preservare ventilazione e accesso per la manutenzione

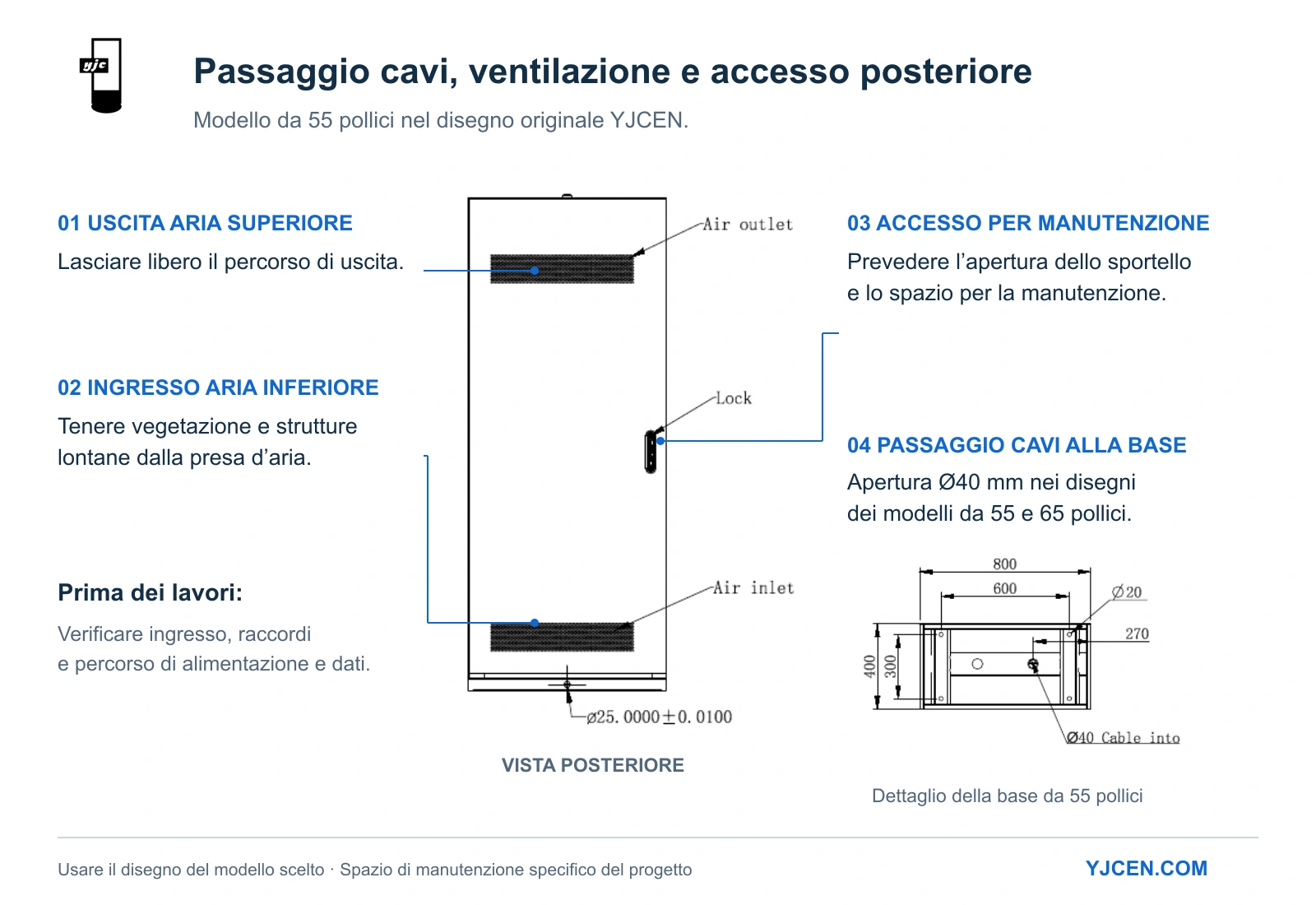

I disegni mostrano una presa d’aria posteriore inferiore e un’uscita posteriore superiore. Queste aperture devono restare libere per il passaggio dell’aria dopo l’installazione.
Verificare muri, vegetazione, rivestimenti e arredi vicini. Uno spazio sufficiente per la base può essere comunque inadatto se le strutture circostanti ostruiscono le aperture posteriori.
Pianificare le attività di manutenzione
Riservare lo spazio per aprire la porta posteriore con serratura e consentire il lavoro dei tecnici. Considerare sia l’arco di apertura sia la posizione dell’operatore.
Controllare sensore e antenna
I disegni individuano un sensore di luce ambientale vicino alla parte alta del frontale e un’antenna Wi-Fi sopra l’involucro. Tenerne conto nel valutare strutture e sporgenze vicine, per preservare regolazione automatica della luminosità e connettività.
7. Concordare movimentazione e consegna prima dell’arrivo
I modelli descritti pesano da 83 kg a 135 kg netti. Prima della consegna verificare scarico, percorso fino alla posa e spazi di manovra.
Il manuale illustra il sollevamento con gru tramite i fori previsti per i ganci. Confermare la modalità per il modello consegnato e seguire la procedura applicabile.
Matrice delle responsabilità
| Attività | Aspetti da concordare |
|---|---|
| Documentazione del dispositivo | Modello scelto, disegno dimensionale CAD applicabile e accessori forniti |
| Progettazione strutturale | Valutazione di fondazione e ancoraggi per il sito specifico |
| Opere civili | Tracciamento, struttura di supporto, drenaggio e posizioni di ingresso cavi |
| Opere elettriche | Capacità di alimentazione, protezioni, messa a terra e posa dei cavi |
| Installazione del dispositivo | Movimentazione, posizionamento, fissaggio e verifica degli accessi |
| Messa in servizio | Accensione, ingresso contenuti, connessione di rete e prove di funzionamento |
Domande frequenti
Posso usare la stessa dima per i modelli da 43, 55 e 65 pollici?
No. I modelli da 43 e 55 pollici hanno interassi orizzontali diversi (400 mm e 600 mm). Il disegno da 65 pollici prevede sei fori e una base di dimensioni diverse.
L’ingombro della base indica quanto deve essere grande la fondazione?
No. Descrive l’interfaccia del dispositivo. La fondazione va progettata secondo condizioni del sito, carichi e ancoraggi approvati.
Un foro Ø20 mm richiede un ancorante M20?
No. Il diametro offre gioco per l’allineamento. Gli accessori di fabbrica includono ancoranti a espansione M12; confermare fissaggi di progetto e copertura delle rondelle.
Quale ingresso cavi è indicato per 55 e 65 pollici?
I disegni forniti indicano un’apertura dedicata Ø40 mm. Confermare posizione e insieme dell’ingresso prima di tracciare le canalizzazioni.
Posso posizionare il display vicino a una parete?
Verificare presa e uscita d’aria posteriori, apertura della porta e spazio di manutenzione prima di scegliere la distanza. L’installazione deve consentire ventilazione e interventi oltre a contenere la base.
