Antes de um totem digital para ambientes externos chegar ao local, é preciso definir a posição da base, o alinhamento dos furos com os chumbadores, a entrada dos cabos e o acesso dos técnicos após a instalação.
Esses detalhes variam com o tamanho da tela. Passar de 55 para 65 polegadas altera também as dimensões do gabinete, a área da base, a furação, o peso e a potência necessária.
Os displays de piso para ambientes externos da YJCEN estão disponíveis nas configurações de 43, 55 e 65 polegadas descritas nas especificações e nos desenhos a seguir. Este guia ajuda integradores AV, compradores e equipes de instalação a coordenar esses dados antes da obra.
A distinção essencial: as dimensões do gabinete definem o volume do equipamento, o desenho da base define a interface de fixação e o projeto do local determina a fundação.
Guia rápido: o que verificar antes da obra
Antes de liberar o leiaute ou marcar os pontos de fixação:
- Identifique o modelo exato: use o desenho dimensional correspondente e confirme que ele atende à configuração encomendada.
- Confira três medidas distintas: dimensões do gabinete, área da base e espaçamento entre furos têm finalidades diferentes.
- Coordene a fixação: compatibilize a furação do equipamento com o projeto de ancoragem aprovado.
- Localize a entrada dos cabos antes da obra: confirme a posição da abertura e a passagem dos cabos e acessórios de proteção para o gabinete.
- Reserve ventilação e acesso para manutenção: considere as aberturas traseiras, as intervenções e os obstáculos próximos.
- Defina as responsabilidades: estabeleça quem executará fundação, ancoragem, elétrica e verificações da instalação.
1. Compare os requisitos físicos antes de escolher o tamanho
O tamanho da tela influencia o espaço necessário, o peso do equipamento e a carga elétrica.
Use a comparação abaixo ao avaliar o local proposto:
| Especificação | 43 polegadas | 55 polegadas | 65 polegadas |
|---|---|---|---|
| Modelo | YJC-430-OD-F | YJC-550-OD-F | YJC-650-OD-F |
| Dimensões do gabinete, A × L × P | 1895 × 650 × 125 mm | 1990 × 800 × 125 mm | 2100 × 924 × 130.3 mm |
| Dimensões da base, L × P | 650 × 400 mm | 800 × 400 mm | 924 × 450 mm |
| Peso líquido | 83 kg | 120 kg | 135 kg |
| Potência máxima consumida | 230 W | 290 W | 400 W |
| Tensão de alimentação | AC 100–240 V, 50/60 Hz | AC 100–240 V, 50/60 Hz | AC 100–240 V, 50/60 Hz |
Os três modelos especificam brilho de 3.000 nits, gabinete IP65, resfriamento por ventiladores e operação entre –45 °C e +65 °C.
Primeiro, verifique se a instalação completa cabe no local. Inclua base, acesso traseiro e circulação ao redor, não apenas a tela ou a espessura reduzida do gabinete.
Por exemplo, o gabinete de 65 polegadas tem profundidade de 130,3 mm, mas a base tem 450 mm. Usar apenas a profundidade do gabinete subestimaria a área ocupada.
As dimensões deste guia se referem aos desenhos fornecidos. Confirme o desenho aplicável à configuração encomendada antes da construção.
2. Diferencie as dimensões da base do padrão de furação
As dimensões externas da base mostram o espaço ocupado. A furação indica onde ela se conecta à ancoragem.
Essas medidas devem aparecer separadamente no projeto de instalação:

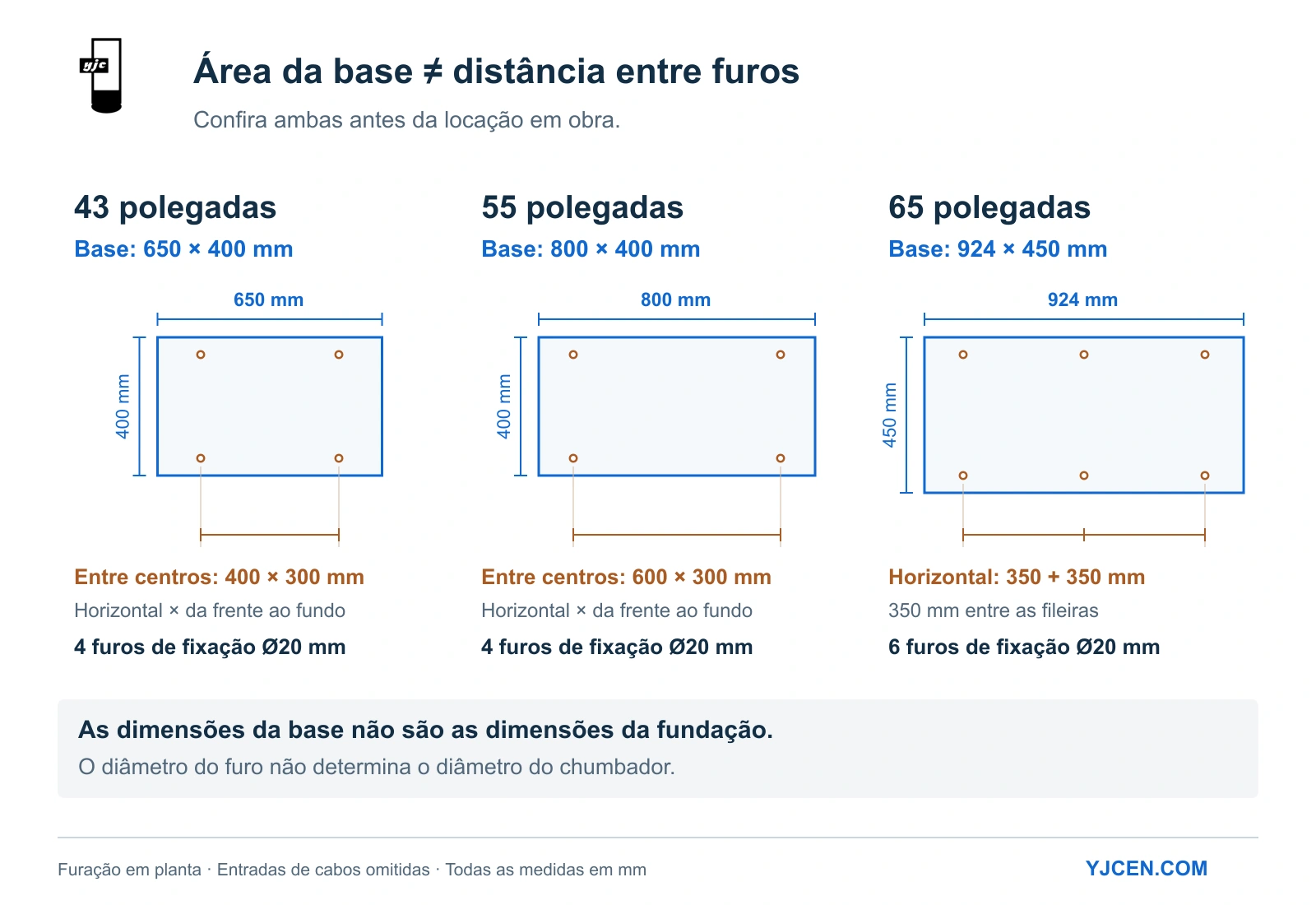

| Detalhe do desenho | 43 polegadas | 55 polegadas | 65 polegadas |
|---|---|---|---|
| Dimensões da base, L × P | 650 × 400 mm | 800 × 400 mm | 924 × 450 mm |
| Furos de fixação indicados | Quatro | Quatro | Seis |
| Distância horizontal entre centros dos furos | 400 mm | 600 mm | Dois intervalos consecutivos de 350 mm |
| Distância entre centros das fileiras dianteira e traseira | 300 mm | 300 mm | 350 mm |
| Diâmetro dos furos indicado | Ø20 mm | Ø20 mm | Ø20 mm |
Mudar o tamanho da tela altera os pontos de fixação
Os modelos de 43 e 55 polegadas têm base com 400 mm de profundidade e 300 mm entre fileiras. Na horizontal, são 400 mm no modelo de 43 polegadas e 600 mm no de 55 polegadas.
O desenho de 65 polegadas mostra duas fileiras com três furos. Cada fileira tem dois intervalos adjacentes de 350 mm; a distância entre fileiras também é de 350 mm.
A furação é, portanto, uma decisão de compra e de montagem. Se o tamanho mudar depois da elaboração dos desenhos do local, revise fixações e entrada dos cabos antes de liberar o leiaute atualizado.
Folga dos furos e escolha dos chumbadores
As aberturas Ø20 mm na base são furos de passagem que permitem ajuste de alinhamento durante a colocação. A abertura da base, o diâmetro do chumbador e a perfuração no concreto são medidas diferentes.
Os acessórios de fábrica incluem chumbadores de expansão M12 padrão. Confirme o sistema escolhido para o projeto, suas exigências de instalação e a cobertura suficiente das aberturas pelas arruelas para prender a placa da base com firmeza.
Dimensões da base e da fundação
A base descreve a interface do equipamento. A fundação deve considerar a ancoragem aprovada, as distâncias às bordas e as condições físicas do local.
3. Defina a fundação conforme o local real
O desenho do produto fornece a geometria do equipamento. O projeto estrutural específico do local adapta a fundação às condições ambientais da instalação.
Antes da concretagem, a equipe responsável deve definir:
- Ações no local: velocidade de vento aplicável, categoria de exposição e critérios de projeto estrutural.
- Solo ou laje: se a laje ou o terreno de apoio proposto pode receber a instalação.
- Projeto da fundação: dimensões, profundidade, tela de armadura e especificação do concreto.
- Ancoragem: tipo de chumbador, profundidade de embutimento, espaçamentos e distâncias às bordas do concreto.
- Níveis e drenagem: relação entre base, pavimentação ao redor e entrada dos cabos.
- Posicionamento: estruturas próximas, circulação de pedestres e acesso para manutenção.
Em projetos nos Estados Unidos, os engenheiros podem consultar o ASCE Hazard Tool para obter dados ambientais específicos do local para a análise estrutural da fundação.
4. Coordene a entrada de cabos antes de concretar ou perfurar
A entrada de cabos exige uma abertura adequada e um trajeto viável.
Os desenhos fornecidos de 55 e 65 polegadas indicam uma abertura Ø40 mm para entrada de cabos. No modelo de 43 polegadas, confirme as dimensões no desenho de instalação aplicável.
Antes de marcar eletrodutos ou cabos, confira:
- Orientação: identifique a frente e a traseira do display no desenho da base.
- Posição: localize a abertura pelas bordas de referência do desenho.
- Espaço livre: verifique o espaço para cabos, conectores e acessórios de proteção.
- Trajeto: considere curvatura, passagem dos cabos e acesso durante a instalação.
- Proteção: garanta a vedação da entrada e trajetos separados para alimentação e comunicação, evitando interferências.
Uma abertura Ø40 mm não define um único tamanho de eletroduto. O conjunto previsto, incluindo conexões, deve se ajustar à interface do equipamento e ao projeto elétrico do local.
5. Planeje a alimentação conforme a configuração escolhida
A potência máxima especificada passa de 230 W no modelo de 43 polegadas para 290 W no de 55 e 400 W no de 65 polegadas.
Use o valor do modelo selecionado na previsão inicial de potência. Em projetos com vários displays, identifique quantidades e modelos em vez de aplicar o consumo de uma tela a todas.
Antes de finalizar a ligação elétrica, coordene:
- Tensão e frequência disponíveis.
- Proteções do circuito dimensionadas para a corrente de operação e as cargas de partida.
- Trajeto e comprimento total dos cabos.
- Aterramento e proteções elétricas exigidas localmente.
- Acesso à conexão e aos dispositivos de seccionamento.
As fichas indicam Ethernet RJ45 e entrada HDMI. Confirme a fonte de conteúdo e a rede antes que a obra civil limite o acesso ao trajeto dos cabos.
6. Preserve o fluxo de ar e o acesso para manutenção

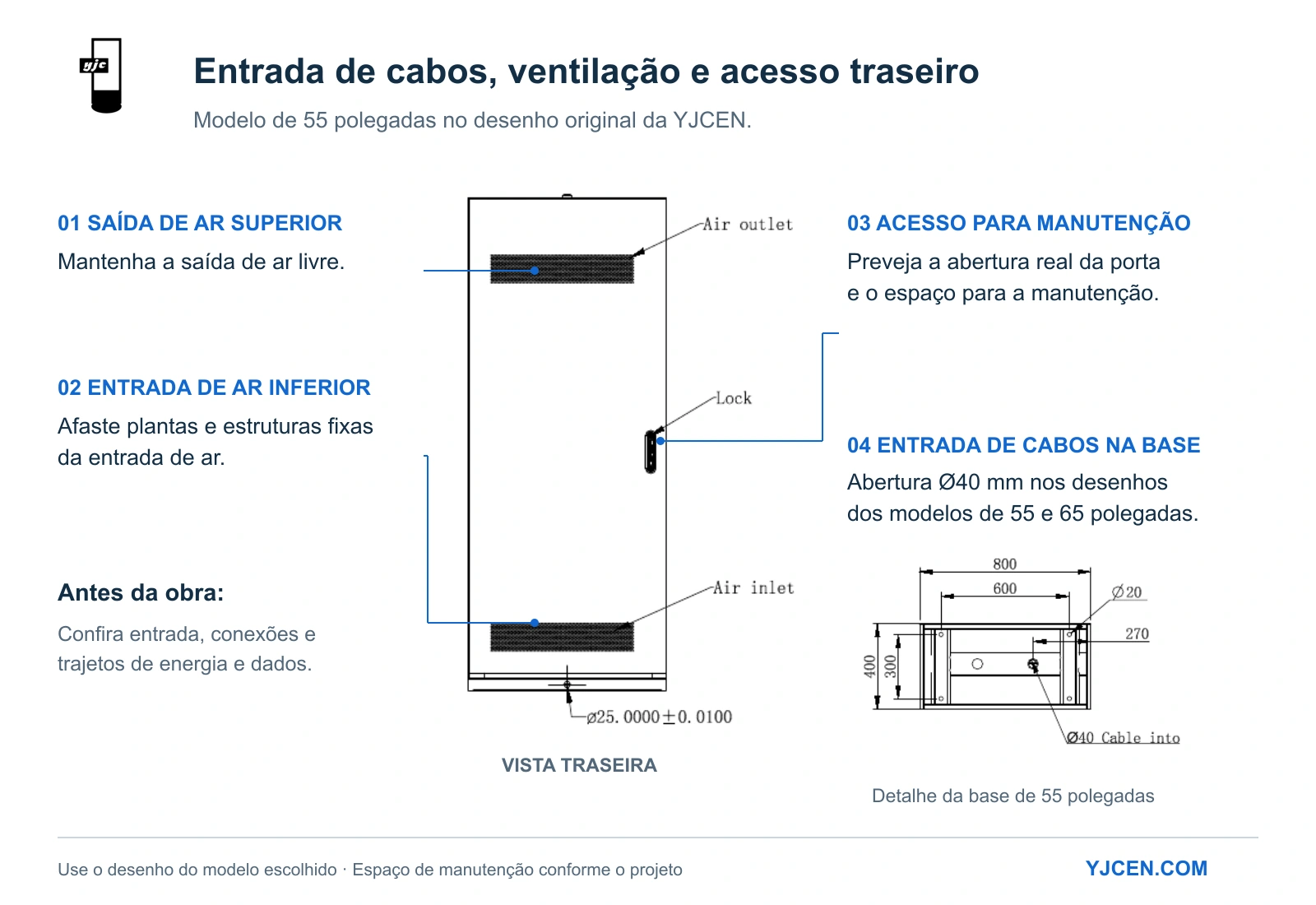

Os desenhos indicam entrada de ar traseira inferior e saída traseira superior. Essas aberturas precisam permanecer livres para a circulação de ar após a montagem.
Verifique paredes, vegetação, revestimentos e outros elementos próximos. Um espaço suficiente para a base ainda pode ser inadequado se as estruturas ao redor bloquearem a ventilação traseira.
Planeje as intervenções de manutenção
Reserve espaço para abrir a porta traseira com fechadura e permitir o trabalho dos técnicos. Considere a área de abertura da porta e a posição de trabalho.
Confira o sensor e a antena
Os desenhos mostram um sensor de luz ambiente próximo ao topo da face frontal e uma antena Wi-Fi acima do gabinete. Considere essas posições ao avaliar estruturas ou coberturas próximas, preservando o controle automático de brilho e a conexão de rede.
7. Combine movimentação e entrega antes do recebimento
Os modelos descritos têm peso líquido entre 83 kg e 135 kg. Antes da entrega, confira a área de descarga, o trajeto até a montagem e o espaço de movimentação.
O manual ilustra o içamento por guindaste usando os furos previstos para ganchos. Confirme o procedimento para o modelo entregue e siga as instruções de içamento aplicáveis.
Matriz de responsabilidades
| Frente de trabalho | O que deve ser combinado |
|---|---|
| Documentação do equipamento | Modelo selecionado, desenho dimensional CAD aplicável e acessórios fornecidos |
| Projeto estrutural | Avaliação da fundação e da ancoragem para o local específico |
| Obras civis | Locação, estrutura de apoio, drenagem e posições de entrada dos cabos |
| Serviços elétricos | Capacidade de alimentação, proteções, aterramento e instalação dos cabos |
| Instalação do equipamento | Movimentação, posicionamento, fixação e verificação dos acessos |
| Comissionamento | Energização, entrada de conteúdo, conexão de rede e testes de operação |
Perguntas frequentes
Posso usar o mesmo gabarito de montagem para 43, 55 e 65 polegadas?
Não. As unidades de 43 e 55 polegadas têm distâncias horizontais diferentes entre furos (400 mm e 600 mm). O desenho de 65 polegadas apresenta seis furos e outras dimensões de base.
As dimensões da base definem o tamanho da fundação de concreto?
Não. Elas descrevem a interface do equipamento. A fundação deve ser dimensionada conforme as condições do local, as cargas e a ancoragem aprovada.
Um furo Ø20 mm exige chumbador M20?
Não. O diâmetro permite ajuste de alinhamento. Os acessórios de fábrica incluem chumbadores de expansão M12; confirme a fixação do projeto e a cobertura das arruelas.
Qual entrada de cabos aparece nos desenhos de 55 e 65 polegadas?
Os desenhos indicam uma abertura específica de Ø40 mm. Confirme sua posição e o conjunto completo de entrada antes de marcar os eletrodutos.
Posso colocar o display perto de uma parede?
Confira entrada e saída de ar traseiras, abertura da porta e espaço de manutenção antes de definir a distância. Além da base, a instalação deve acomodar ventilação e intervenções.
