Antes de que un tótem digital de exterior llegue al emplazamiento, hay que definir dónde se apoyará la base, cómo coincidirán sus orificios con los anclajes, por dónde entrarán los cables y cómo accederán los técnicos tras la instalación.
Estos detalles varían con el tamaño de pantalla. Pasar de 55 a 65 pulgadas cambia también las dimensiones de la carcasa, la superficie de apoyo, la distribución de los orificios, el peso y la potencia necesaria.

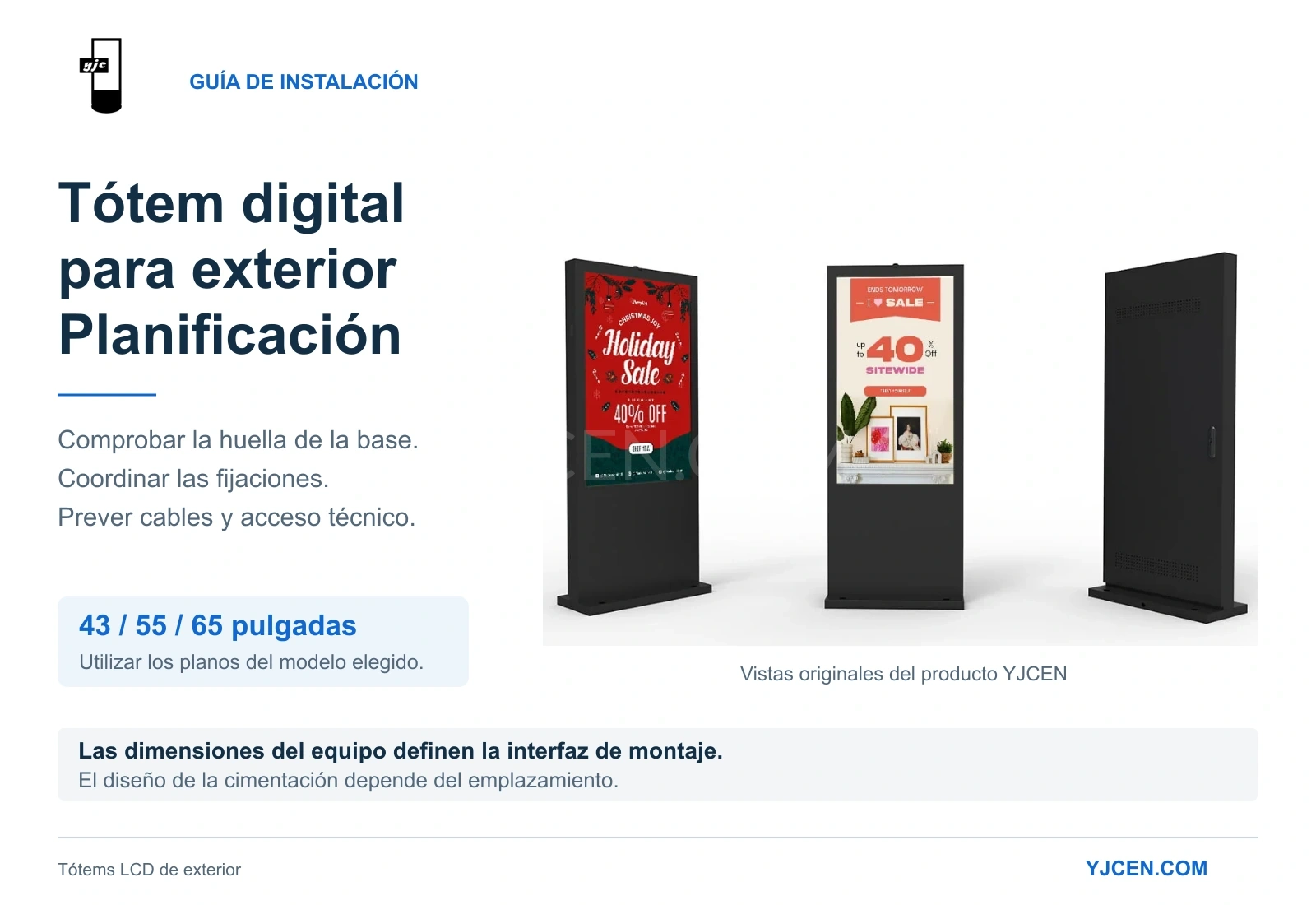

Las pantallas de exterior de pie de YJCEN están disponibles en configuraciones de 43, 55 y 65 pulgadas, descritas en las especificaciones y planos siguientes. Esta guía ayuda a integradores audiovisuales, compradores y equipos de montaje a coordinar esos datos antes de comenzar la obra.
La distinción esencial: las dimensiones de la carcasa definen el volumen del equipo, el plano de la base define la interfaz de fijación y el proyecto del emplazamiento determina la cimentación.
Guía rápida: qué comprobar antes de la obra
Antes de aprobar la distribución o marcar las fijaciones:
- Identifique el modelo exacto: utilice su plano acotado y confirme que corresponde a la configuración pedida.
- Compruebe tres medidas distintas: las dimensiones de la carcasa, la base y las distancias entre centros de orificios tienen funciones diferentes.
- Coordine la fijación: haga coincidir los orificios del equipo con el diseño de anclaje aprobado.
- Localice la entrada de cables antes de construir: confirme la posición de la abertura y la entrada de cables y accesorios de protección.
- Reserve ventilación y acceso de mantenimiento: considere las aberturas traseras, las tareas de servicio y los obstáculos cercanos.
- Confirme las responsabilidades: acuerde quién realizará la cimentación, los anclajes, los trabajos eléctricos y las comprobaciones de instalación.
1. Compare los requisitos físicos antes de elegir el tamaño
El tamaño de pantalla afecta al espacio necesario, al peso del equipo y a la carga eléctrica.
Utilice esta comparación para revisar la ubicación prevista:
| Especificación | 43 pulgadas | 55 pulgadas | 65 pulgadas |
|---|---|---|---|
| Modelo | YJC-430-OD-F | YJC-550-OD-F | YJC-650-OD-F |
| Dimensiones de la carcasa, alto × ancho × fondo | 1895 × 650 × 125 mm | 1990 × 800 × 125 mm | 2100 × 924 × 130.3 mm |
| Dimensiones de la base, ancho × fondo | 650 × 400 mm | 800 × 400 mm | 924 × 450 mm |
| Peso neto | 83 kg | 120 kg | 135 kg |
| Potencia máxima | 230 W | 290 W | 400 W |
| Tensión de alimentación | AC 100–240 V, 50/60 Hz | AC 100–240 V, 50/60 Hz | AC 100–240 V, 50/60 Hz |
Los tres modelos especifican 3.000 nits de brillo, carcasa IP65, refrigeración por ventiladores y funcionamiento entre –45 °C y +65 °C.
La primera decisión es comprobar si la instalación completa cabe en el emplazamiento. Incluya la base, el acceso trasero y las zonas de circulación, no solo la pantalla o el perfil estrecho de la carcasa.
Por ejemplo, la carcasa de 65 pulgadas tiene 130,3 mm de fondo, pero su base alcanza 450 mm. Usar únicamente el fondo de la carcasa subestimaría la superficie ocupada.
Las dimensiones proceden de los planos de los modelos suministrados. Confirme el plano aplicable a la configuración pedida antes de la obra.

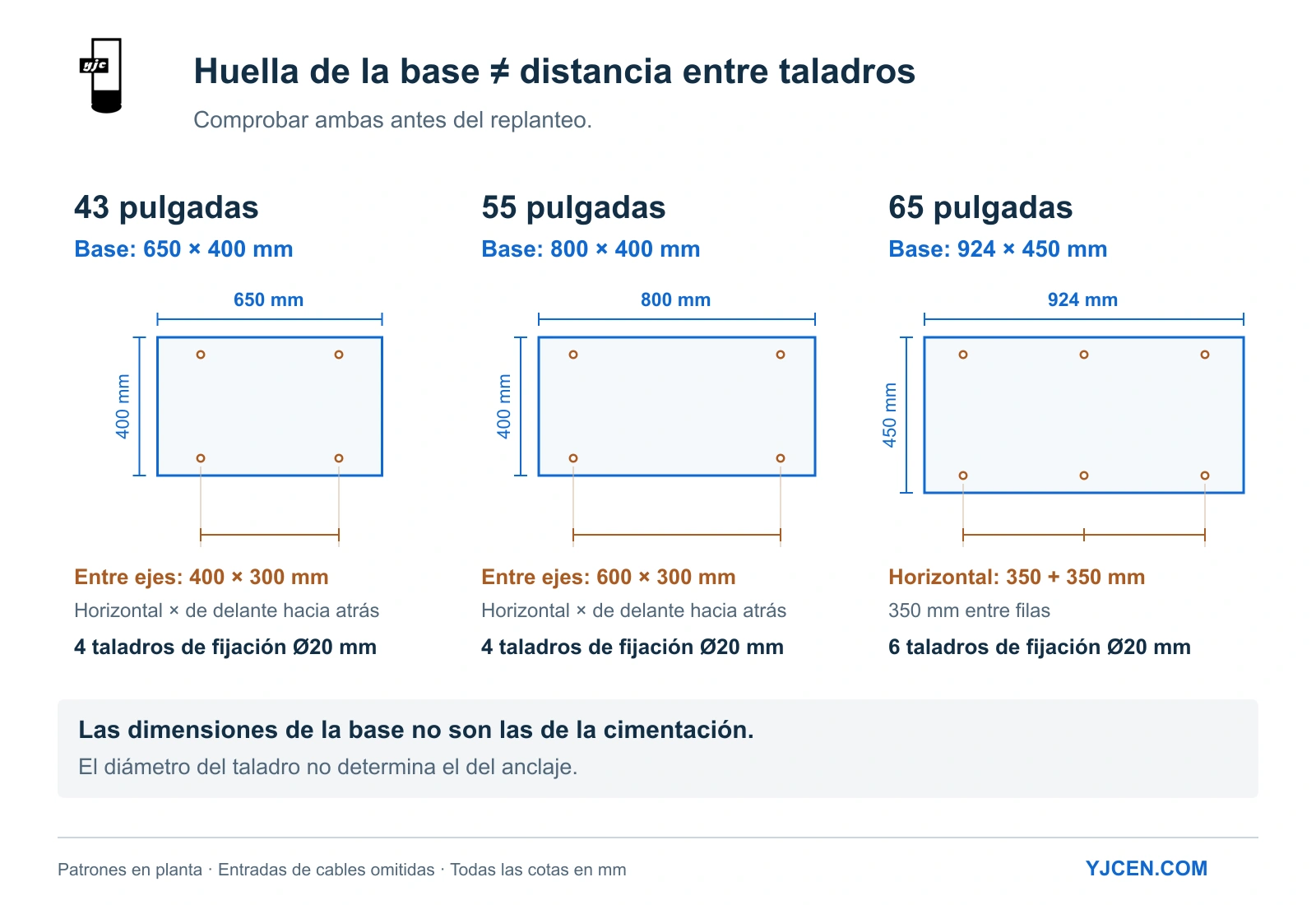

2. Distinga las dimensiones de la base de la distribución de los orificios
Las dimensiones exteriores de la base muestran el espacio ocupado. La distribución de los orificios indica dónde se conecta con los anclajes.
Estas medidas deben figurar por separado en el plano de instalación:
| Detalle del plano | 43 pulgadas | 55 pulgadas | 65 pulgadas |
|---|---|---|---|
| Dimensiones de la base, ancho × fondo | 650 × 400 mm | 800 × 400 mm | 924 × 450 mm |
| Orificios de fijación representados | Cuatro | Cuatro | Seis |
| Distancia horizontal entre centros | 400 mm | 600 mm | Dos tramos consecutivos de 350 mm |
| Distancia entre centros de las filas delantera y trasera | 300 mm | 300 mm | 350 mm |
| Diámetro de los orificios representados | Ø20 mm | Ø20 mm | Ø20 mm |
Cambiar el tamaño de pantalla modifica la disposición de las fijaciones
Los modelos de 43 y 55 pulgadas comparten una base de 400 mm de fondo y una separación entre filas de 300 mm. La distancia horizontal es de 400 mm en el modelo de 43 pulgadas y de 600 mm en el de 55 pulgadas.
El plano de 65 pulgadas muestra dos filas de tres orificios. Cada fila tiene dos tramos contiguos de 350 mm y la separación entre filas es de 350 mm.
La distribución de los anclajes afecta tanto a la compra como al montaje. Si cambia el tamaño del equipo después de preparar los planos del emplazamiento, revise las fijaciones y la entrada de cables antes de aprobar el plano actualizado.
Holgura de los orificios y selección de anclajes
Las aberturas Ø20 mm de la base son orificios pasantes que permiten ajustar la alineación durante la colocación. La abertura de la base, el diámetro del anclaje y el taladro del hormigón son dimensiones distintas.
Los accesorios de fábrica incluyen anclajes de expansión M12 estándar. Confirme el sistema elegido para el proyecto, sus requisitos de instalación y que las arandelas cubran suficientemente las aberturas para sujetar la placa de base.
Dimensiones de la base frente a dimensiones de la cimentación
La base describe la interfaz del equipo. La cimentación debe considerar el anclaje aprobado, las distancias a los bordes y las condiciones físicas del emplazamiento.
3. Defina la cimentación según la ubicación real
El plano del producto aporta la geometría del equipo. El cálculo estructural específico del emplazamiento adapta la cimentación a las condiciones ambientales locales.
Antes del hormigonado, el equipo responsable debe resolver:
- Acciones en el emplazamiento: velocidad de viento aplicable, categoría de exposición y criterios de cálculo estructural.
- Terreno o losa: si la losa o el terreno previstos pueden soportar la instalación.
- Diseño de la cimentación: dimensiones, profundidad, malla de armadura y especificación del hormigón.
- Anclajes: tipo, profundidad de empotramiento, separaciones y distancias a los bordes del hormigón.
- Cotas y drenaje: relación entre la base, el pavimento circundante y la entrada de cables.
- Ubicación: construcciones cercanas, recorridos peatonales y acceso de mantenimiento.
En proyectos de Estados Unidos, los ingenieros pueden consultar ASCE Hazard Tool para obtener datos ambientales de la ubicación destinados a la revisión estructural de la cimentación.
4. Coordine la entrada de cables antes de hormigonar o taladrar
La entrada necesita una abertura adecuada y un recorrido de cableado viable.
Los planos suministrados de 55 y 65 pulgadas indican una abertura Ø40 mm para entrada de cables. Para el modelo de 43 pulgadas, confirme las dimensiones en el plano de instalación correspondiente.
Antes de replantear canalizaciones o cables, compruebe:
- Orientación: identifique el frente y la parte trasera de la pantalla en el plano de la base.
- Posición: sitúe la abertura respecto a los bordes de referencia del plano.
- Espacio libre: compruebe el espacio necesario para cables, conectores y accesorios de protección.
- Recorrido: prevea las curvas, el tendido y el acceso durante la instalación.
- Protección: asegure el sellado de la entrada y recorridos separados para alimentación y comunicaciones, evitando interferencias.
Una abertura Ø40 mm no determina un único diámetro de canalización. El conjunto previsto, incluidos los accesorios, debe ajustarse a la interfaz del equipo y al proyecto eléctrico del emplazamiento.
5. Planifique la alimentación según la configuración elegida
La potencia máxima especificada aumenta de 230 W en el modelo de 43 pulgadas a 290 W en el de 55 y a 400 W en el de 65 pulgadas.
Utilice el valor del modelo seleccionado para la previsión inicial de potencia. En proyectos con varias pantallas, identifique cantidades y modelos en lugar de asignar el consumo de una pantalla a todas.
Antes de definir la conexión eléctrica, coordine:
- La tensión y frecuencia disponibles.
- Las protecciones del circuito según la corriente de servicio y las cargas de arranque.
- El recorrido y la longitud total del cableado.
- La puesta a tierra y las medidas de protección eléctrica exigidas localmente.
- El acceso a la conexión y a los dispositivos de seccionamiento.
Las fichas especifican Ethernet RJ45 y entrada HDMI. Confirme la fuente de contenido y la red antes de que la obra civil limite el acceso al recorrido de cables.

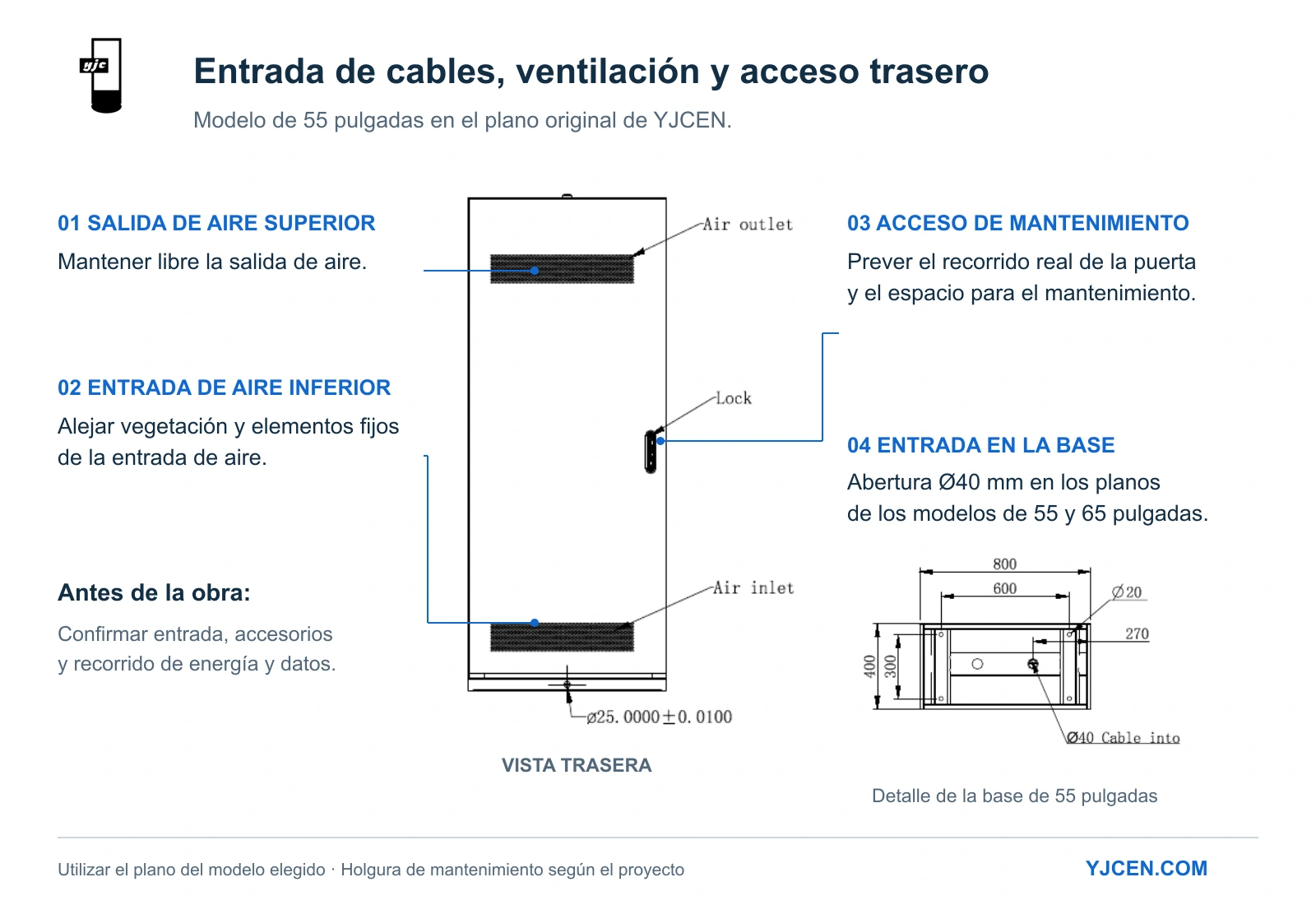

6. Mantenga la ventilación y el acceso de mantenimiento
Los planos indican una entrada de aire trasera inferior y una salida trasera superior. Tras instalar la pantalla, estas aberturas deben permitir el paso del aire.
Revise paredes, vegetación, revestimientos y otros elementos cercanos. Aunque la base quepa, el lugar puede ser inadecuado si las estructuras del entorno bloquean la ventilación trasera.
Prevea las tareas de mantenimiento
Reserve espacio para abrir la puerta trasera con cerradura y para que los técnicos trabajen cómodamente. Considere el giro de la puerta y la posición de trabajo.
Compruebe la posición del sensor y de la antena
Los planos muestran un sensor de luz ambiental cerca de la parte superior frontal y una antena Wi-Fi sobre la carcasa. Considérelos al revisar estructuras o voladizos cercanos para preservar el control automático del brillo y la conexión de red.
7. Acuerde la manipulación y entrega antes de recibir el equipo
Los modelos descritos pesan entre 83 kg y 135 kg netos. Revise la zona de descarga, el recorrido hasta el punto de montaje y el espacio de maniobra antes de la entrega.
El manual ilustra la elevación con grúa mediante los orificios previstos para ganchos. Confirme el procedimiento para el modelo recibido y siga las instrucciones de izado aplicables.
Matriz de responsabilidades
| Partida de trabajo | Aspectos que deben acordarse |
|---|---|
| Documentación del equipo | Modelo elegido, plano CAD acotado aplicable y accesorios suministrados |
| Cálculo estructural | Evaluación de cimentación y anclajes para el emplazamiento |
| Obra civil | Replanteo, estructura de apoyo, drenaje y posiciones de entrada de cables |
| Trabajos eléctricos | Capacidad de alimentación, protecciones, puesta a tierra y tendido de cables |
| Montaje del equipo | Manipulación, posicionamiento, fijación y comprobación de accesos |
| Puesta en marcha | Encendido, entrada de contenido, conexión de red y comprobaciones de funcionamiento |
Preguntas frecuentes
¿Puedo usar la misma plantilla de montaje para 43, 55 y 65 pulgadas?
No. Las unidades de 43 y 55 pulgadas tienen distintas distancias horizontales entre orificios (400 mm frente a 600 mm). El plano de 65 pulgadas muestra seis orificios y otras dimensiones de base.
¿Las dimensiones de la base determinan el tamaño de la cimentación de hormigón?
No. Describen la interfaz del equipo. La cimentación depende de las condiciones del emplazamiento, las cargas y el sistema de anclaje aprobado.
¿Un orificio Ø20 mm requiere un anclaje M20?
No. El diámetro permite ajustar la alineación. Los accesorios de fábrica incluyen anclajes de expansión M12; confirme la fijación del proyecto y la cobertura de las arandelas.
¿Qué entrada de cables muestran los planos de 55 y 65 pulgadas?
Indican una abertura específica de Ø40 mm. Confirme su posición y el conjunto de entrada antes de replantear las canalizaciones.
¿Puedo colocar la pantalla cerca de una pared?
Compruebe la entrada y salida de aire traseras, el giro de la puerta y el espacio de mantenimiento antes de decidir la distancia. La instalación debe permitir ventilación y servicio además de alojar la base.
