Bevor eine Outdoor-Displaystele am Standort eintrifft, müssen mehrere Punkte geklärt sein: die Position der Grundplatte, die Übereinstimmung der Befestigungsbohrungen mit der Verankerung, die Kabeleinführung und der spätere Wartungszugang.
Diese Anforderungen ändern sich mit der Bildschirmgröße. Beim Wechsel von 55 auf 65 Zoll ändern sich nicht nur die Bildfläche, sondern auch Gehäuseabmessungen, Aufstellfläche, Lochbild, Gewicht und Leistungsbedarf.

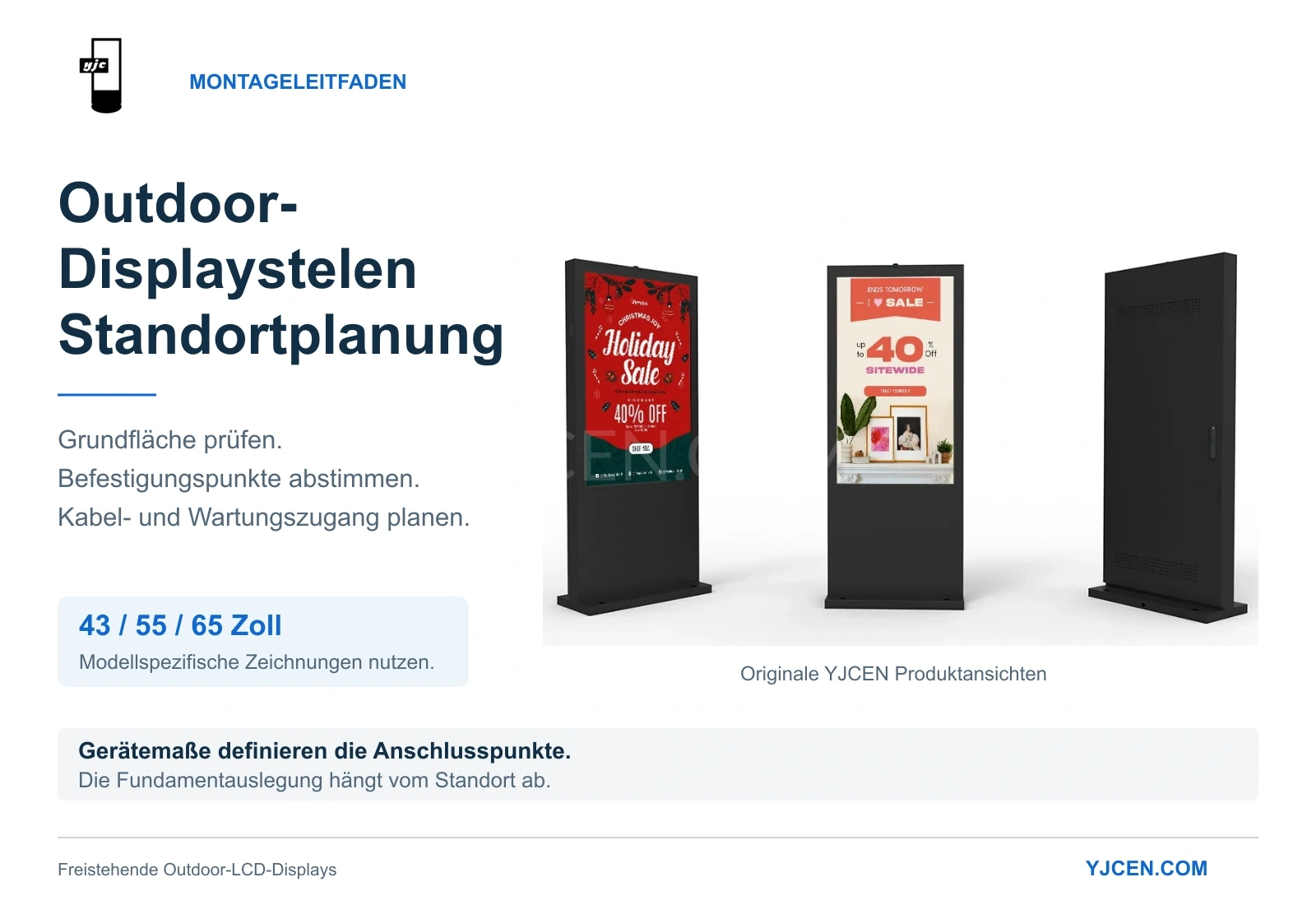

Die freistehenden Outdoor-Displays von YJCEN sind in den hier anhand von Datenblättern und Zeichnungen beschriebenen Ausführungen mit 43, 55 und 65 Zoll erhältlich. Dieser Leitfaden unterstützt AV-Integratoren, Einkäufer und Montageteams dabei, die Gerätedaten vor Baubeginn abzustimmen.
Die entscheidende Unterscheidung: Die Gehäuseabmessungen beschreiben die Gerätehülle, die Grundplattenzeichnung definiert die Befestigungsschnittstelle und die standortbezogene Planung bestimmt das Fundament.
Schnellübersicht: Was vor Baubeginn zu prüfen ist
Vor der Freigabe des Lageplans oder dem Festlegen der Befestigungspunkte:
- Genaues Modell bestimmen: Die zugehörige Maßzeichnung verwenden und mit der bestellten Konfiguration abgleichen.
- Drei Maßgruppen getrennt prüfen: Gehäuseabmessungen, Grundplattenabmessungen und Bohrungsabstände erfüllen unterschiedliche Zwecke.
- Befestigung abstimmen: Das Lochbild des Geräts mit der freigegebenen Verankerungsplanung abgleichen.
- Kabeleinführung vor Baubeginn festlegen: Position der Öffnung sowie Einführung der Kabel und Schutzarmaturen bestätigen.
- Belüftungs- und Wartungsraum vorsehen: Rückseitige Öffnungen, Wartungsarbeiten und Hindernisse in der Umgebung berücksichtigen.
- Zuständigkeiten klären: Festlegen, wer Fundament, Verankerung, Elektroarbeiten und Montageprüfungen übernimmt.
1. Bauliche Anforderungen vor der Größenwahl vergleichen
Die Bildschirmgröße beeinflusst Platzbedarf, Gerätegewicht und elektrische Anschlussleistung.
Den vorgesehenen Standort anhand dieser Übersicht prüfen:
| Merkmal | 43 Zoll | 55 Zoll | 65 Zoll |
|---|---|---|---|
| Modell | YJC-430-OD-F | YJC-550-OD-F | YJC-650-OD-F |
| Gehäuseabmessungen, H × B × T | 1895 × 650 × 125 mm | 1990 × 800 × 125 mm | 2100 × 924 × 130.3 mm |
| Grundplattenabmessungen, B × T | 650 × 400 mm | 800 × 400 mm | 924 × 450 mm |
| Nettogewicht | 83 kg | 120 kg | 135 kg |
| Maximale Leistungsaufnahme | 230 W | 290 W | 400 W |
| Versorgungsspannung | AC 100–240 V, 50/60 Hz | AC 100–240 V, 50/60 Hz | AC 100–240 V, 50/60 Hz |
Für alle drei Modelle sind 3.000 Nits Helligkeit, ein IP65-Gehäuse, Lüfterkühlung und ein Betriebstemperaturbereich von –45 °C bis +65 °C angegeben.
Zunächst ist zu prüfen, ob die gesamte Installation an den Standort passt. Neben Bildschirm und schlankem Gehäuse sind Grundplatte, rückseitiger Zugang und Verkehrsflächen zu berücksichtigen.
Das 65-Zoll-Gehäuse ist beispielsweise 130,3 mm tief, seine Grundplatte jedoch 450 mm. Nur mit der Gehäusetiefe zu planen würde den tatsächlichen Platzbedarf unterschätzen.
Die Maße beziehen sich auf die bereitgestellten Modellzeichnungen. Vor Baubeginn die für die bestellte Ausführung gültige Zeichnung bestätigen.

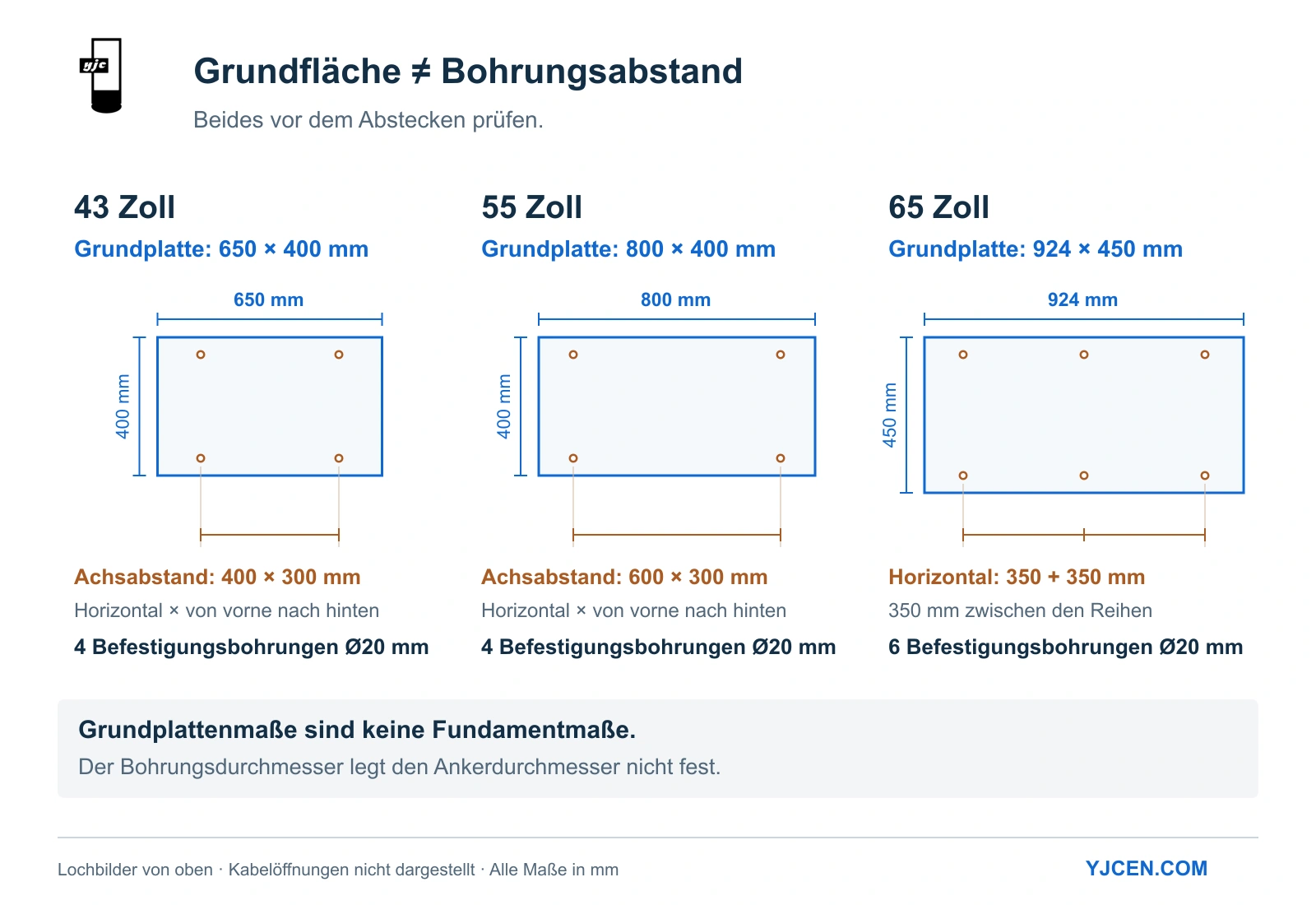

2. Grundplattenabmessungen und Befestigungslochbild unterscheiden
Die Außenmaße der Grundplatte zeigen den Platzbedarf. Das Lochbild zeigt die Verbindungspunkte zur Verankerung.
Diese Maße sollten im Montageplan getrennt dargestellt werden:
| Zeichnungsangabe | 43 Zoll | 55 Zoll | 65 Zoll |
|---|---|---|---|
| Grundplattenabmessungen, B × T | 650 × 400 mm | 800 × 400 mm | 924 × 450 mm |
| Dargestellte Befestigungsbohrungen | Vier | Vier | Sechs |
| Horizontaler Achsabstand der Bohrungen | 400 mm | 600 mm | Zwei aufeinanderfolgende Abstände von 350 mm |
| Bohrungsachsabstand von vorn nach hinten | 300 mm | 300 mm | 350 mm |
| Dargestellter Bohrungsdurchmesser | Ø20 mm | Ø20 mm | Ø20 mm |
Eine andere Bildschirmgröße verändert das Befestigungslochbild
Die Modelle mit 43 und 55 Zoll haben beide 400 mm Grundplattentiefe und 300 mm Bohrungsabstand von vorn nach hinten. Horizontal beträgt der Abstand beim 43-Zoll-Modell 400 mm und beim 55-Zoll-Modell 600 mm.
Die 65-Zoll-Zeichnung zeigt zwei Reihen mit jeweils drei Bohrungen. Innerhalb jeder Reihe liegen zwei benachbarte Abstände von 350 mm; der Reihenabstand beträgt ebenfalls 350 mm.
Damit ist das Lochbild auch für die Beschaffung wichtig. Ändert sich die Gerätegröße nach Erstellung der Standortpläne, sind Befestigungspunkte und Kabeleinführung vor Freigabe der überarbeiteten Planung erneut zu prüfen.
Bohrungsspiel und Auswahl der Anker
Die Ø20-mm-Öffnungen in der Grundplatte sind Durchgangsbohrungen mit Spielraum zum Ausrichten des Geräts. Grundplattenöffnung, Ankerdurchmesser und Bohrloch im Beton sind unterschiedliche Maße.
Zum werkseitigen Zubehör gehören M12-Spreizanker. Das projektspezifische Verankerungssystem und dessen Montagevorgaben bestätigen; Unterlegscheiben müssen die Öffnungen ausreichend überdecken, um die Grundplatte sicher zu befestigen.
Grundplattenabmessungen und Fundamentgröße
Die Grundplatte beschreibt die Geräteschnittstelle. Die Fundamentabmessungen müssen die freigegebene Verankerung, Randabstände und örtlichen Bedingungen berücksichtigen.
3. Fundamentanforderungen für den konkreten Standort festlegen
Die Produktzeichnung liefert die Gerätegeometrie. Die standortbezogene Tragwerksplanung stimmt das Fundament auf die örtlichen Umgebungsbedingungen ab.
Vor Beginn der Betonarbeiten sollte das zuständige Projektteam Folgendes klären:
- Einwirkungen am Standort: Maßgebende Windgeschwindigkeit, Expositionskategorie und Kriterien der Tragwerksplanung.
- Baugrund oder Bodenplatte: Ob die vorgesehene Bodenplatte oder der Untergrund die Installation aufnehmen kann.
- Fundamentplanung: Abmessungen, Tiefe, Bewehrungsmatten und Betonspezifikation.
- Verankerung: Ankertyp, Verankerungstiefe, Achsabstände und Betonrandabstände.
- Höhenlage und Entwässerung: Zusammenspiel von Grundplatte, umgebendem Belag und Kabeleinführung.
- Positionierung: Benachbarte Bauwerke, Fußwege und Wartungszugang.
Für Projekte in den USA können Ingenieure das ASCE Hazard Tool nutzen, um standortbezogene Umweltdaten für die statische Prüfung des Fundaments zu ermitteln.
4. Kabeleinführung vor Betonieren oder Bohren abstimmen
Für die Kabeleinführung sind eine geeignete Öffnung und ein praktikabler Leitungsweg erforderlich.
Die bereitgestellten Zeichnungen für 55 und 65 Zoll zeigen eine vorgesehene Kabeleinführungsöffnung mit Ø40 mm. Beim 43-Zoll-Modell sind die Öffnungsmaße anhand der gültigen Montagezeichnung zu bestätigen.
Vor dem Festlegen der Leerrohr- oder Kabelpositionen prüfen:
- Ausrichtung: Vorder- und Rückseite des Displays in der Grundplattenzeichnung bestimmen.
- Position: Die Öffnung anhand der Bezugskanten in der Zeichnung lokalisieren.
- Freiraum: Platzbedarf für Kabel, Steckverbinder und Schutzarmaturen prüfen.
- Leitungsführung: Biegeradien, Einziehen der Kabel und Zugang während der Montage berücksichtigen.
- Schutz: Eine geeignete Abdichtung der Einführung und getrennte Leitungswege für Strom- und Datenkabel vorsehen, um Störungen zu vermeiden.
Eine Ø40-mm-Gehäuseöffnung legt keine bestimmte Leerrohrgröße fest. Die geplante Rohrführung einschließlich Armaturen muss zur Geräteschnittstelle und zur elektrischen Standortplanung passen.
5. Stromversorgung anhand der gewählten Konfiguration planen
Die angegebene maximale Leistungsaufnahme steigt von 230 W beim 43-Zoll-Modell auf 290 W bei 55 Zoll und 400 W bei 65 Zoll.
Für die erste Leistungsplanung den Wert des tatsächlich gewählten Modells verwenden. Bei mehreren Displays Anzahl und Modellkombination erfassen, statt denselben Verbrauch für jedes Gerät anzusetzen.
Vor Festlegung des elektrischen Anschlusses abstimmen:
- Verfügbare Versorgungsspannung und Netzfrequenz.
- Stromkreisschutz unter Berücksichtigung von Betriebsstrom und Einschaltlasten.
- Kabelweg und gesamte Leitungslänge.
- Erdung und örtlich erforderliche elektrische Schutzmaßnahmen.
- Zugang zum Anschluss und zu Trennschaltern.
Die Datenblätter nennen Ethernet RJ45 und einen HDMI-Eingang. Inhaltsquelle und Netzwerkanbindung klären, bevor Bauarbeiten den Zugang zum Kabelweg einschränken.
6. Luftführung und Wartungszugang freihalten

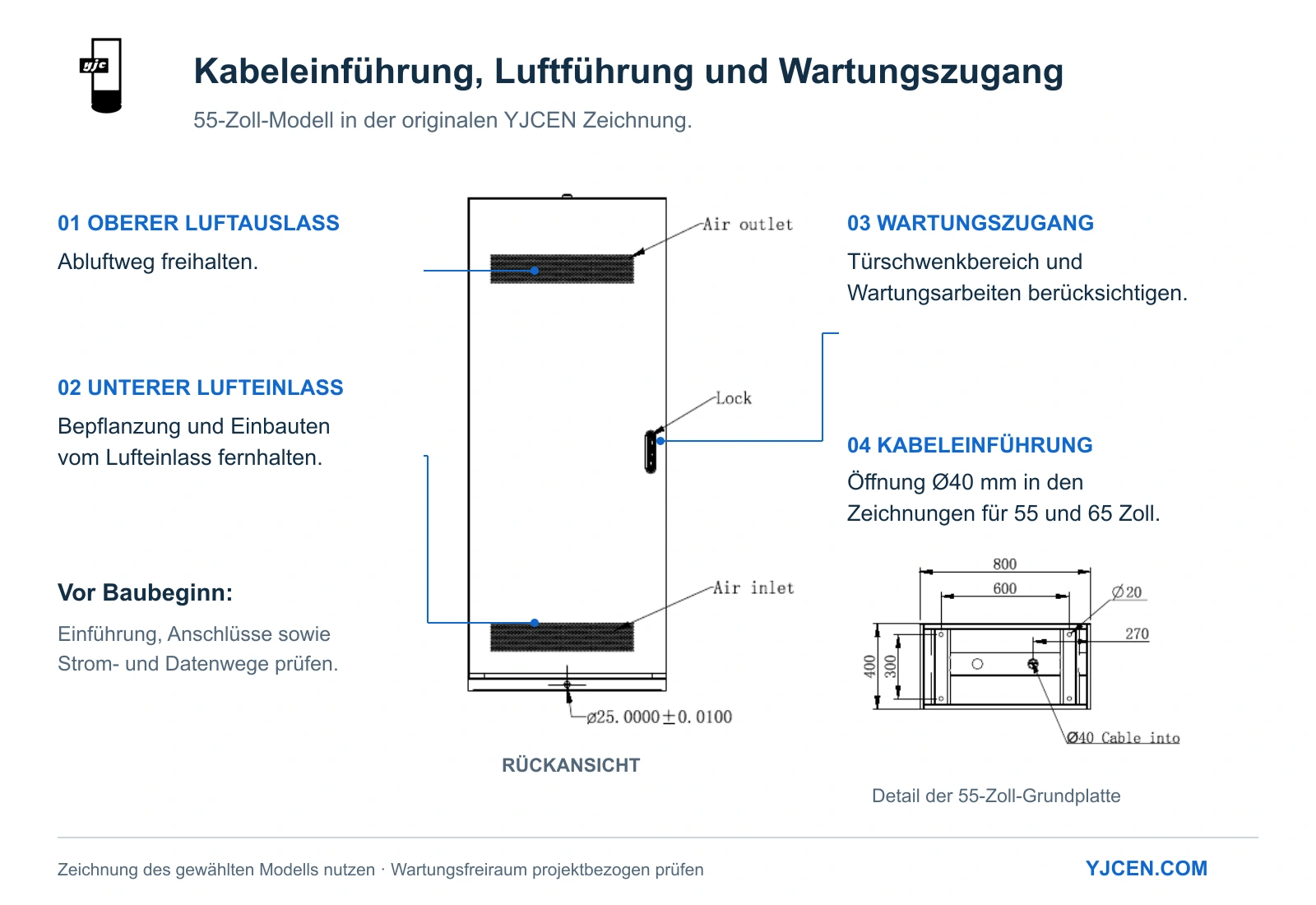

Die Zeichnungen zeigen einen unteren rückseitigen Lufteinlass und einen oberen rückseitigen Luftauslass. Nach der Montage muss die Luft ungehindert durch diese Öffnungen strömen können.
Die Position auf benachbarte Wände, Bepflanzung, Verkleidungen und Einbauten prüfen. Auch bei ausreichender Grundfläche kann ein Standort ungeeignet sein, wenn die rückseitigen Lüftungsöffnungen verdeckt werden.
Wartungsarbeiten einplanen
Platz zum Öffnen der abschließbaren rückseitigen Wartungstür und für die Arbeiten der Techniker vorsehen. Sowohl den Schwenkbereich der Tür als auch die Arbeitsposition berücksichtigen.
Sensor- und Antennenpositionen prüfen
Die Zeichnungen zeigen einen Umgebungslichtsensor nahe der oberen Vorderseite und eine WLAN-Antenne über dem Gehäuse. Diese Positionen bei Bauwerken und Überständen berücksichtigen, damit automatische Helligkeitsregelung und Netzwerkanbindung ordnungsgemäß funktionieren können.
7. Handhabung und Übergabe vor Lieferung abstimmen
Die beschriebenen Modelle wiegen netto zwischen 83 kg und 135 kg. Vor Lieferung Entladeort, Transportweg zum Montagepunkt und verfügbaren Rangierraum prüfen.
Die Montageanleitung zeigt das Kranheben über vorgesehene Hakenöffnungen. Die Handhabung für das gelieferte Modell bestätigen und das gültige Hebeverfahren befolgen.
Zuständigkeiten abstimmen
| Arbeitspaket | Abzustimmende Punkte |
|---|---|
| Gerätedokumentation | Gewähltes Modell, gültige CAD-Maßzeichnung und mitgeliefertes Zubehör |
| Tragwerksplanung | Standortbezogene Beurteilung von Fundament und Verankerung |
| Tiefbauarbeiten | Absteckung, tragender Unterbau, Entwässerung und Kabeleinführungspositionen |
| Elektroarbeiten | Versorgungskapazität, Stromkreisschutz, Erdung und Kabelinstallation |
| Gerätemontage | Handhabung, Positionierung, Befestigung und Zugangsprüfungen |
| Inbetriebnahme | Einschalten, Inhaltseingang, Netzwerkanschluss und Funktionsprüfungen |
Häufig gestellte Fragen
Kann ich dieselbe Montageschablone für 43, 55 und 65 Zoll verwenden?
Nein. Die Geräte mit 43 und 55 Zoll haben unterschiedliche horizontale Bohrungsabstände (400 mm bzw. 600 mm). Die 65-Zoll-Zeichnung zeigt sechs Bohrungen und andere Grundplattenabmessungen.
Geben die Grundplattenabmessungen die erforderliche Betonfundamentgröße vor?
Nein. Die Grundplatte beschreibt die Geräteschnittstelle. Das Fundament muss anhand der Standortbedingungen, Einwirkungen und freigegebenen Verankerung bemessen werden.
Erfordert eine Ø20-mm-Befestigungsbohrung einen M20-Anker?
Nein. Der Bohrungsdurchmesser bietet Spielraum zur Ausrichtung. Werkseitig werden M12-Spreizanker mitgeliefert; die projektspezifische Befestigung und die Überdeckung durch Unterlegscheiben sind zu bestätigen.
Welche Kabeleinführungsgröße ist für 55 und 65 Zoll dargestellt?
Die bereitgestellten Zeichnungen zeigen eine vorgesehene Ø40-mm-Öffnung. Position und vollständige Einführung vor dem Festlegen der Leerrohre bestätigen.
Kann das Display dicht an einer Wand stehen?
Vor Festlegung des Abstands rückseitigen Lufteinlass, Luftauslass, Türschwenkbereich und Wartungsfreiraum prüfen. Neben der Grundfläche müssen Belüftung und Wartung möglich bleiben.
