قبل وصول شاشة إعلانات خارجية قائمة بذاتها إلى الموقع، يجب حسم عدة أمور: موضع القاعدة، وتوافق فتحات تثبيتها مع ترتيب المراسي، ومسار دخول الكابلات، وكيفية وصول الفنيين إلى المكونات بعد التركيب.
تختلف هذه التفاصيل باختلاف مقاس الشاشة. فالانتقال من مقاس 55 بوصة إلى 65 بوصة لا يغيّر مساحة العرض وحدها، بل يغيّر أيضًا أبعاد الهيكل والقاعدة، ونمط فتحات التثبيت، والوزن، ومتطلبات القدرة الكهربائية.
تتوفر شاشات YJCEN الخارجية القائمة بذاتها بمقاسات 43 و55 و65 بوصة، وفق المواصفات والمخططات الموضحة أدناه. يساعد هذا الدليل شركات تكامل الأنظمة السمعية والبصرية، ومسؤولي شراء المعدات، وفرق التركيب على تنسيق هذه التفاصيل قبل بدء العمل في الموقع.
التمييز الأساسي: تحدد أبعاد الهيكل الحيز الذي تشغله المعدة، ويحدد مخطط القاعدة نقاط اتصالها بالتثبيت، بينما يحدد تصميم الموقع متطلبات الأساس.
دليل سريع: ما الذي يجب التحقق منه قبل بدء أعمال الموقع؟
قبل اعتماد مخطط الموقع أو تحديد مواضع التثبيت:
- حدّد الموديل بدقة: استخدم مخطط الأبعاد الخاص به، وتأكد من مطابقته للتجهيز المطلوب في الطلبية.
- تحقق من ثلاثة قياسات منفصلة: لكل من أبعاد الهيكل، وأبعاد القاعدة، والمسافات بين مراكز فتحات التثبيت غرض مختلف.
- نسّق ترتيب التثبيت: طابق نمط فتحات المعدة مع تصميم المراسي المعتمد للمشروع.
- حدّد مدخل الكابلات قبل التنفيذ: تأكد من موضع الفتحة وكيفية دخول الكابلات وملحقات الحماية إلى الهيكل.
- اترك مجالًا للتهوية والصيانة: راعِ الفتحات الخلفية، وأعمال الصيانة، والعوائق القريبة.
- حدّد مسؤوليات أعمال الموقع: اتفق على الجهة المسؤولة عن الأساس والمراسي والأعمال الكهربائية وفحوص التركيب.
1. قارن المتطلبات الفعلية قبل اختيار المقاس
يؤثر مقاس الشاشة في المساحة اللازمة للتركيب، ووزن المعدة، والحمل الكهربائي.
استخدم المقارنة التالية عند تقييم الموقع المقترح:
| المواصفة | 43 بوصة | 55 بوصة | 65 بوصة |
|---|---|---|---|
| الموديل | YJC-430-OD-F | YJC-550-OD-F | YJC-650-OD-F |
| أبعاد الهيكل: الارتفاع × العرض × العمق | 1895 × 650 × 125 mm | 1990 × 800 × 125 mm | 2100 × 924 × 130.3 mm |
| أبعاد القاعدة: العرض × العمق | 650 × 400 mm | 800 × 400 mm | 924 × 450 mm |
| الوزن الصافي | 83 kg | 120 kg | 135 kg |
| الحد الأقصى لاستهلاك القدرة | 230 W | 290 W | 400 W |
| جهد التغذية | AC 100–240 V, 50/60 Hz | AC 100–240 V, 50/60 Hz | AC 100–240 V, 50/60 Hz |
تبلغ درجة السطوع المحددة للموديلات الثلاثة 3,000 شمعة/م²، مع هيكل بدرجة حماية IP65، وتبريد بالمراوح، ونطاق درجة حرارة تشغيل من –45°C إلى +65°C.
في تخطيط الموقع، يبدأ القرار بالتأكد من أن التركيب الكامل يناسب المكان. احسب مساحة القاعدة والوصول من الخلف والحركة حول الشاشة، وليس مساحة العرض الظاهرة أو سُمك الهيكل وحدهما.
على سبيل المثال، يبلغ عمق هيكل موديل 65 بوصة نحو 130.3 mm، بينما يبلغ عمق قاعدته 450 mm. الاعتماد على عمق الهيكل وحده يقلل من تقدير المساحة المطلوبة للمعدة.
الأبعاد الواردة في هذا الدليل مأخوذة من مخططات الموديلات المقدمة. تأكد من المخطط المعتمد للتجهيز المطلوب قبل التنفيذ.
2. افصل بين أبعاد القاعدة ونمط فتحات التثبيت
تبيّن الأبعاد الخارجية للقاعدة مقدار المساحة التي تشغلها المعدة، بينما يحدد نمط الفتحات نقاط اتصالها بعناصر التثبيت.
يجب إظهار هذه القياسات بصورة منفصلة في مخطط التركيب:
| بيان المخطط | 43 بوصة | 55 بوصة | 65 بوصة |
|---|---|---|---|
| أبعاد القاعدة: العرض × العمق | 650 × 400 mm | 800 × 400 mm | 924 × 450 mm |
| عدد فتحات التثبيت الموضحة | أربع | أربع | ست |
| المسافة الأفقية بين مراكز الفتحات | 400 mm | 600 mm | مسافتان متتاليتان، كل منهما 350 mm |
| المسافة بين مراكز الفتحات من الأمام إلى الخلف | 300 mm | 300 mm | 350 mm |
| قطر فتحة التثبيت الموضح | Ø20 mm | Ø20 mm | Ø20 mm |

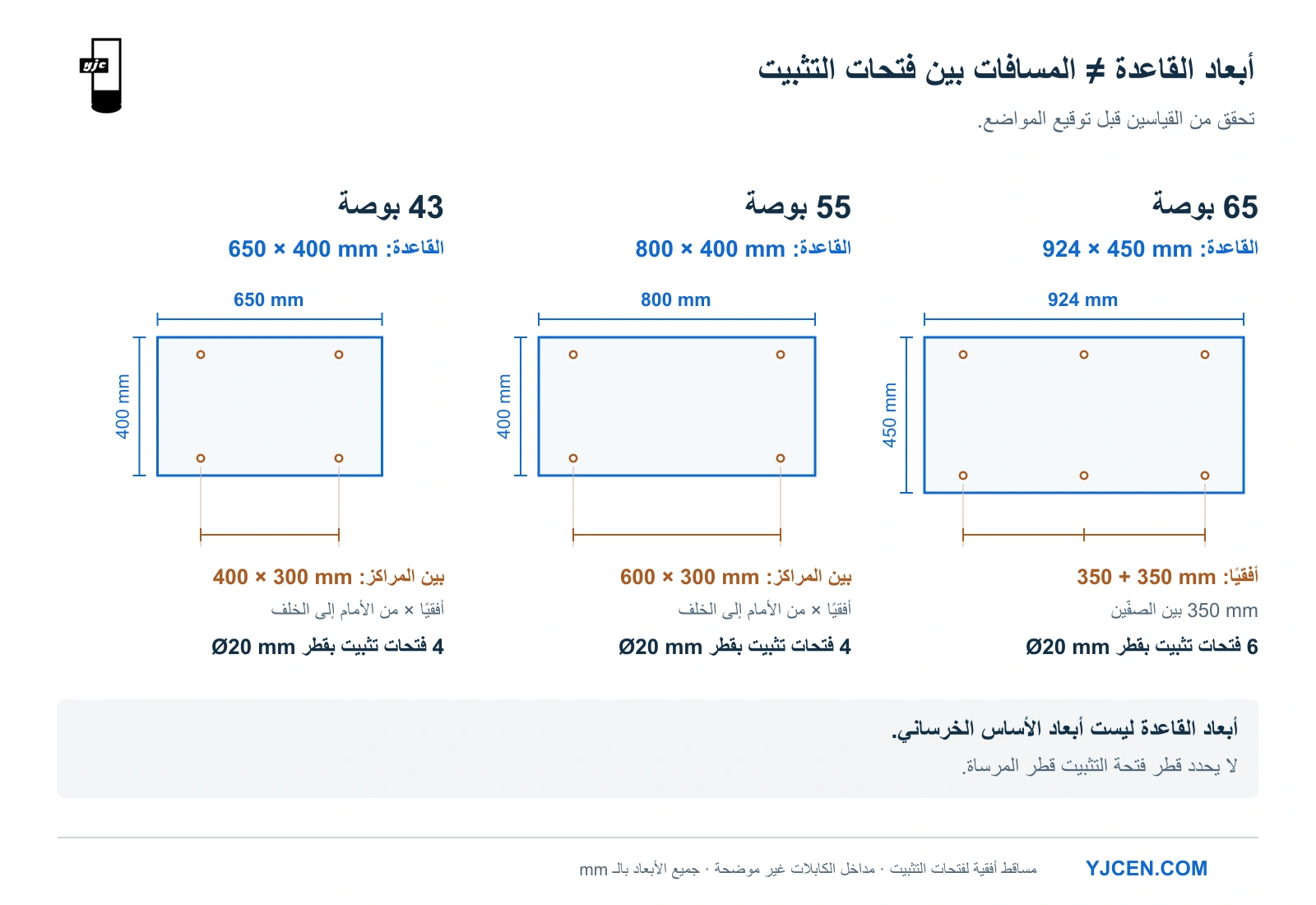

تغيير مقاس الشاشة يغيّر ترتيب التثبيت
يتشارك موديلَا 43 و55 بوصة عمق قاعدة يبلغ 400 mm، ومسافة بين مراكز الفتحات من الأمام إلى الخلف تبلغ 300 mm. أما المسافة الأفقية فتختلف: 400 mm لموديل 43 بوصة، و600 mm لموديل 55 بوصة.
يُظهر مخطط موديل 65 بوصة ترتيبًا مختلفًا: صفّان، في كل منهما ثلاث فتحات. يتضمن كل صف مسافتين متجاورتين، كل منهما 350 mm، وتبلغ المسافة بين الصفّين 350 mm.
لذلك يؤثر نمط التثبيت في قرار الشراء، وليس في التنفيذ فقط. إذا تغيّر مقاس المعدة بعد إعداد مخططات الموقع، فراجع مواضع التثبيت ومدخل الكابلات قبل اعتماد المخطط المعدّل.
خلوص فتحات القاعدة واختيار المراسي
فتحات القاعدة بقطر Ø20 mm هي فتحات خلوص تتيح ضبط المحاذاة عند وضع المعدة. قطر فتحة القاعدة وقطر المرساة وقطر الثقب المحفور في الخرسانة قياسات مختلفة.
تتضمن ملحقات المصنع مسامير تثبيت تمددية قياسية مقاس M12. تحقق من نظام المراسي المختار للمشروع ومتطلبات تركيبه، ومن أن وردات التثبيت تغطي فتحات القاعدة بالقدر الكافي لإحكام تثبيت الصفيحة.
أبعاد القاعدة مقارنةً بأبعاد الأساس
تصف أبعاد القاعدة منطقة اتصال المعدة بالتثبيت. أما أبعاد الأساس فيجب أن تراعي ترتيب المراسي المعتمد، والمسافات إلى الحواف، والظروف الفعلية للموقع.
3. حدّد متطلبات الأساس وفق الموقع الفعلي
يوضح مخطط المنتج الشكل الهندسي للمعدة. ويضمن التصميم الإنشائي الخاص بالموقع ملاءمة الأساس للظروف البيئية المحلية.
قبل بدء الأعمال الخرسانية، ينبغي للفريق المسؤول عن المشروع معالجة ما يلي:
- الأحمال في الموقع: سرعة الرياح المعتمدة، وفئة التعرض، ومعايير التصميم الإنشائي.
- حالة التربة أو البلاطة: قدرة البلاطة المقترحة أو التربة التحتية على استيعاب التركيب.
- تصميم الأساس: الأبعاد، والعمق، وشبكة التسليح، ومواصفات الخرسانة.
- المراسي: نوع المرساة، وعمق التثبيت، والتباعد، والمسافات إلى حواف الخرسانة.
- مناسيب الموقع وتصريف المياه: العلاقة بين قاعدة المعدة والرصف المحيط ومدخل الكابلات.
- الموضع: المنشآت القريبة، ومسارات المشاة، ومساحة الوصول للصيانة.
بالنسبة للمشاريع في الولايات المتحدة، يمكن للمهندسين الرجوع إلى ASCE Hazard Tool لتحديد المعطيات البيئية الخاصة بالموقع اللازمة لمراجعة التصميم الإنشائي للأساس.
4. نسّق مدخل الكابلات قبل الصب أو الحفر
يتطلب إدخال الكابلات فتحة مناسبة ومسار تمديد قابلًا للتنفيذ.
تحدد المخططات المقدمة لموديلَي 55 و65 بوصة فتحة مخصصة لدخول الكابلات بقطر Ø40 mm. أما موديل 43 بوصة، فيجب التحقق من أبعاد الفتحة في مخطط التركيب المعتمد له.
قبل تحديد مواضع المواسير أو الكابلات، تحقق مما يلي:
- الاتجاه: حدّد واجهة الشاشة وجهتها الخلفية على مخطط القاعدة.
- الموضع: حدّد مكان الفتحة انطلاقًا من الحواف المرجعية في المخطط.
- الخلوص: تحقق من المساحة اللازمة للكابلات والموصلات وملحقات الحماية.
- مسار التمديد: راعِ انحناء الكابلات وسحبها وإمكانية الوصول إليها أثناء التركيب.
- الحماية: احرص على إحكام مدخل الكابلات وفصل مسارات كابلات القدرة والاتصالات لتجنب التداخل.
لا تحدد فتحة الهيكل بقطر Ø40 mm مقاسًا وحيدًا لمواسير التمديد. يجب أن تلائم مجموعة المواسير المقترحة، بما فيها الوصلات، موضع الاتصال بالمعدة وتصميم التركيبات الكهربائية للموقع.
5. خطّط للتغذية الكهربائية وفق التجهيز المختار
يرتفع الحد الأقصى المحدد لاستهلاك القدرة من 230 W لموديل 43 بوصة إلى 290 W لموديل 55 بوصة، و400 W لموديل 65 بوصة.
استخدم قيمة الموديل المختار فعليًا عند تقدير القدرة المطلوبة للموقع. وفي المشاريع التي تضم عدة شاشات، حدّد عدد الوحدات وتوزيع الموديلات بدلًا من تطبيق استهلاك شاشة واحدة على جميع الوحدات.
قبل اعتماد التوصيل الكهربائي، نسّق ما يلي:
- جهد التغذية المتاح وتردده.
- حماية الدائرة بما يناسب تيار التشغيل وأحمال بدء التشغيل.
- مسار الكابل وطوله الإجمالي.
- التأريض وتدابير الحماية الكهربائية المطلوبة محليًا.
- إمكانية الوصول إلى التوصيلات ومفاتيح العزل.
تتضمن أوراق المواصفات اتصال Ethernet عبر RJ45 ومدخل HDMI. أكد مصدر المحتوى المطلوب وترتيب الشبكة قبل أن تحد الأعمال المدنية من الوصول إلى مسار الكابلات.
6. حافظ على تدفق الهواء وإمكانية الوصول للصيانة

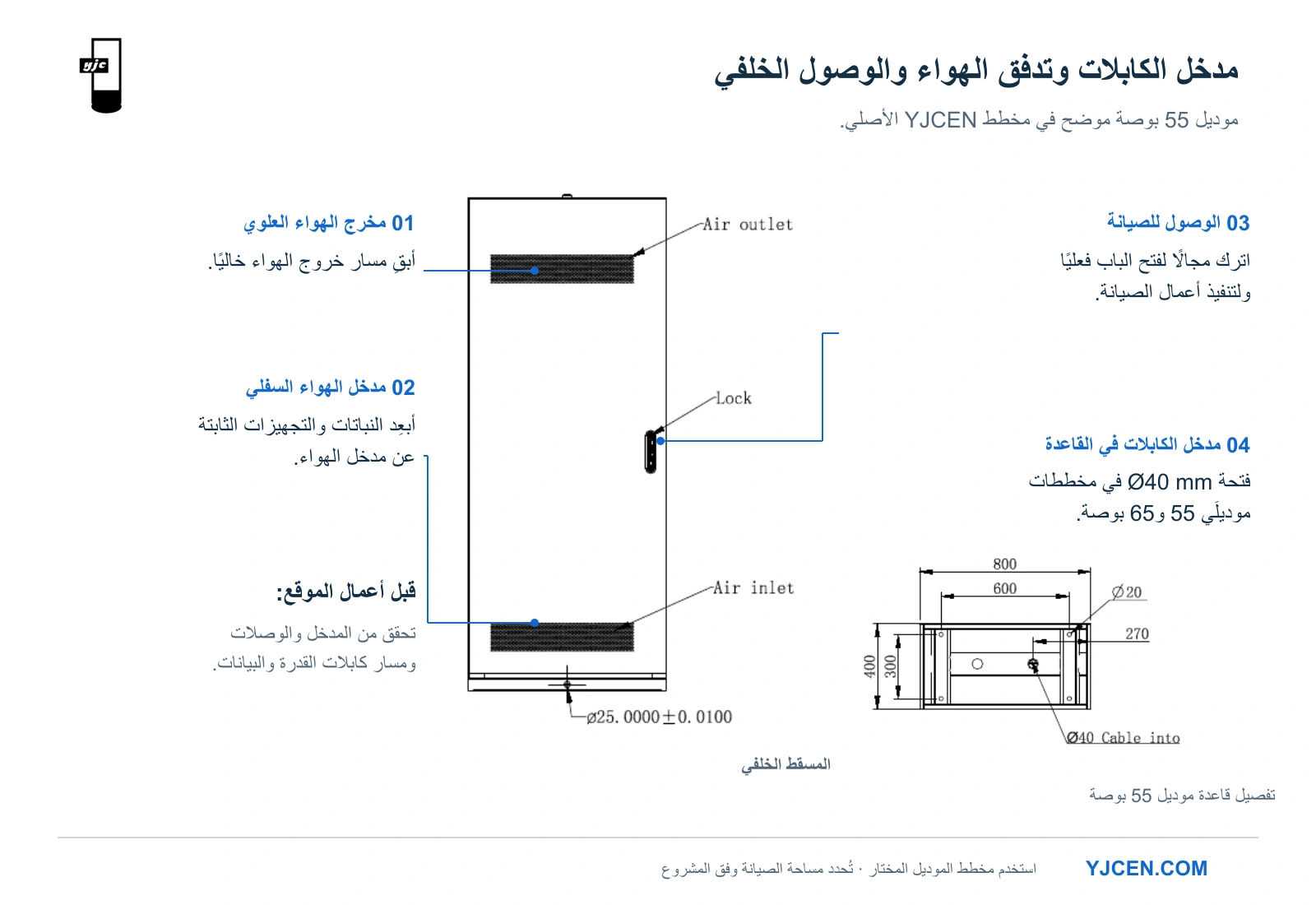

تُظهر المخططات مدخل هواء خلفيًا سفليًا ومخرج هواء خلفيًا علويًا. يجب أن تبقى هذه الفتحات متاحة لتدفق الهواء بعد تركيب الشاشة.
راجع الموضع المقترح بالنسبة للجدران والنباتات والكسوات والتجهيزات القريبة. فقد تتسع المساحة للقاعدة، لكنها تظل غير مناسبة إذا حجبت المنشآت المحيطة فتحات التهوية الخلفية.
خطّط لأعمال الصيانة
اترك مساحة لفتح باب الوصول الخلفي المزود بقفل، ولعمل الفنيين بصورة مريحة. راعِ مدى حركة الباب وموضع وقوف الفني أثناء العمل.
تحقق من مواضع المستشعر والهوائي
توضح المخططات مستشعر إضاءة محيطة قرب أعلى الواجهة، وهوائي Wi-Fi فوق الهيكل. راعِ هذين الموضعين عند مراجعة المنشآت أو المظلات القريبة حتى يعمل ضبط السطوع التلقائي والاتصال بالشبكة بصورة سليمة.
7. اتفق على المناولة والتسليم قبل وصول المعدات
يتراوح الوزن الصافي للموديلات المشمولة هنا بين 83 kg و135 kg. راجع موضع التفريغ، والمسار إلى نقطة التركيب، والمساحة المتاحة للمناولة قبل التسليم.
يوضح دليل التركيب المناولة بالرافعة باستخدام فتحات الخطافات المخصصة. تحقق من ترتيبات المناولة للموديل المستلَم، واتبع إجراء الرفع المعتمد له.
جدول تنسيق المسؤوليات
| نطاق العمل | ما يجب الاتفاق عليه |
|---|---|
| وثائق المعدة | الموديل المختار، ومخطط CAD المعتمد للأبعاد، والملحقات الموردة |
| التصميم الإنشائي | تقييم الأساس والمراسي وفق الموقع المحدد |
| الأعمال المدنية | توقيع المواقع، وتنفيذ المنشأ الداعم، وتصريف المياه، ومواضع دخول الكابلات |
| الأعمال الكهربائية | قدرة التغذية، وحماية الدوائر، والتأريض، وتركيب الكابلات |
| تركيب المعدة | المناولة، وتحديد الموضع، والتثبيت، والتحقق من إمكانية الوصول |
| التشغيل الأولي | فحوص تشغيل الطاقة، وإدخال المحتوى، والاتصال بالشبكة، والأداء التشغيلي |
الأسئلة الشائعة
هل يمكن استخدام قالب تثبيت واحد لمقاسات 43 و55 و65 بوصة؟
لا. تختلف المسافة الأفقية بين الفتحات في موديلَي 43 و55 بوصة: 400 mm مقابل 600 mm، بينما يُظهر مخطط موديل 65 بوصة ترتيبًا من ست فتحات وأبعاد قاعدة مختلفة.
هل تحدد أبعاد القاعدة حجم الأساس الخرساني المطلوب؟
لا. تصف أبعاد القاعدة منطقة اتصال المعدة بالتثبيت. ويجب تصميم الأساس وفق ظروف الموقع والأحمال وترتيب المراسي المعتمد.
هل تتطلب فتحة تثبيت بقطر Ø20 mm مرساة مقاس M20؟
لا. يتيح قطر فتحة المعدة خلوصًا للمحاذاة. تتضمن ملحقات المصنع مسامير تمددية مقاس M12؛ لذا تحقق من مواصفات تثبيت المشروع ومدى تغطية الوردات للفتحات.
ما مقاس مدخل الكابلات الموضح لموديلَي 55 و65 بوصة؟
تحدد المخططات المقدمة فتحة مخصصة بقطر Ø40 mm. تحقق من موضعها ومن ترتيب دخول الكابلات كاملًا قبل تحديد مسار المواسير.
هل يمكن وضع الشاشة بالقرب من جدار؟
تحقق من مدخل الهواء ومخرجه في الخلف، ومدى فتح الباب، ومساحة الصيانة قبل تحديد المسافة. يجب أن يوفر التركيب حيزًا للتهوية والصيانة إلى جانب مساحة القاعدة.
