Display a parete: profondità d’incasso e accesso di manutenzione

Di YJCEN Engineering Team

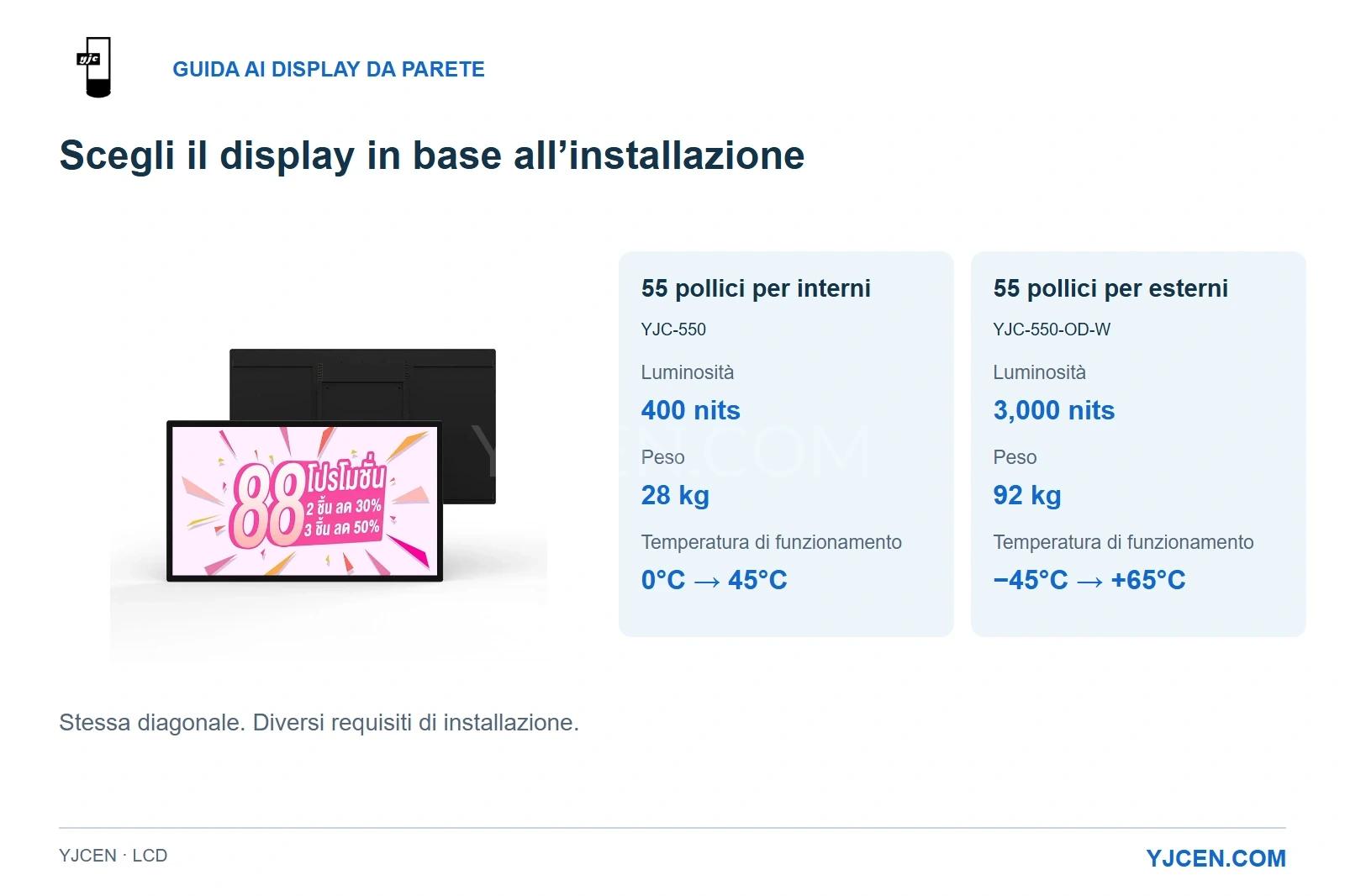

Viste frontale e posteriore di un display indoor, con confronto di luminosità, peso e temperatura operativa fra modelli indoor e outdoor da 55 pollici.

Per il digital signage da parete scegliamo il display in base all'esposizione e al compito dell'utente, poi pianifichiamo l'intera installazione. La nostra segnaletica digitale per interni è adatta a pubblicità e informazioni sulle pareti interne; una vetrina rivolta alla strada o una facciata esposta richiede una configurazione diversa. Definisci touch, riproduzione e accesso al montaggio prima di costruire la cornice, perché queste scelte influiscono su scocca, collegamenti e spazio per rimuovere il display.

1. Quale display è adatto a questa posizione?

Per una hall o una parete d'ufficio lontana dal sole intenso partiremmo da un display indoor. Dietro il vetro di una vetrina, luce diurna e riflessi richiedono una configurazione per vetrine; su una parete esterna contano anche protezione dalle intemperie e temperatura operativa.

Posizione Punto di partenza consigliato Motivo principale
Parete interna di hall, negozio o ufficio Display LCD professionale per interni Progettato per illuminazione e condizioni operative interne
All'interno di una vetrina, rivolto verso la strada Display ad alta luminosità per vetrine Luce diurna e riflessi contano anche con lo schermo dietro il vetro
Parete esterna esposta alle intemperie Display outdoor da parete Unisce luminosità per esterni, protezione dell'involucro e intervallo termico adeguato

Il nostro YJC-550 indoor da 55 pollici offre 400 nits e funziona da 0°C a 45°C. Il modello outdoor YJC-550-OD-W da 55 pollici abbina 3000 nits, IP65 e un intervallo da −45°C a +65°C, con controllo della temperatura e delle ventole. Sceglieremmo la configurazione outdoor per una facciata esposta, anche sotto una pensilina se umidità, luce o temperatura superano le condizioni previste per il modello indoor.

Nel progetto residenziale nel Regno Unito, 50 display da 49 pollici montati in verticale accanto agli ascensori mostrano avvisi su attività ed eventi. Per questa impaginazione, il montaggio verticale offre uno spazio adatto ai contenuti senza occupare il pavimento.

L'orientamento dello schermo influisce sia sulla visibilità sia sulla leggibilità. Il lavoro del NIST sulla leggibilità alla luce solare spiega l'effetto della luce ambiente e dei riflessi sull'immagine. Luminosità, angolo di visione e superfici riflettenti vicine vanno quindi considerati nella stessa scelta di posizione.

Quando il punto di visione utile è lontano da una parete adatta, un'unità da pavimento può inserirsi meglio nello spazio. Il nostro confronto tra display outdoor da parete e da pavimento approfondisce questa scelta di disposizione.

2. Le persone leggeranno lo schermo o lo toccheranno?

Consigliamo display non touch per pubblicità, menu e avvisi che vengono letti senza effettuare una selezione. Il touch è utile quando il visitatore deve scegliere una destinazione, consultare informazioni o inserire dati in un'applicazione. Decidi prima di dimensionare gli elementi di arredo circostanti.

Configurazione Ingombro frontale in orizzontale: larghezza × altezza Luminosità Risoluzione nativa
YJC-550 non touch 1275,51 × 747,12 mm 400 nits 3840 × 2160
YJC-550 touch PCAP 1294,6 × 765,5 mm 400 nits 3840 × 2160

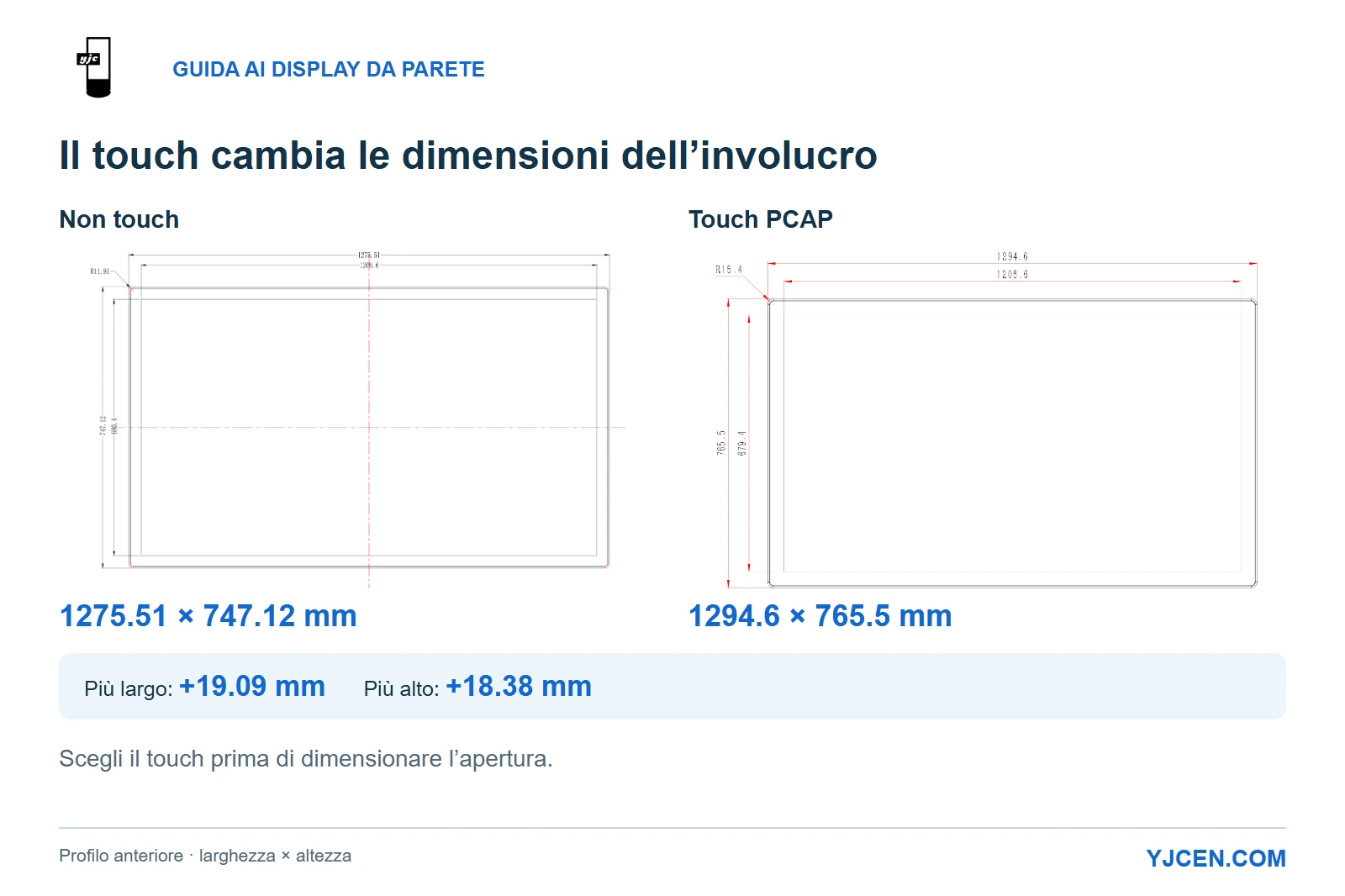

Viste frontali originali di display da 55 pollici non touch e PCAP, con dimensioni delle scocche e differenze calcolate.
La scocca non touch misura 1275,51 × 747,12 mm; quella touch PCAP misura 1294,6 × 765,5 mm. La versione touch è più larga di 19,09 mm e più alta di 18,38 mm.

La scocca PCAP è più larga di 19,09 mm e più alta di 18,38 mm, come calcolato dai due disegni da 55 pollici. Un'apertura esattamente a misura della versione non touch sarebbe troppo piccola per quella PCAP. Per un'installazione touch a incasso serve fin dall'inizio il disegno del modello touch, anche se luminosità e risoluzione sono uguali.

Colloca un touchscreen dove gli utenti previsti possono avvicinarsi e raggiungere i comandi. Un display informativo non touch può stare più in alto o più lontano se il contenuto rimane leggibile. Applicazione e sistema operativo devono seguire l'interazione: il pannello touch fornisce l'input, il software la navigazione e le azioni.

3. Quanto spazio richiede un display sottile?

Per un incasso preciso dimensioneremmo il vano dal profilo posteriore completo. Il display non touch da 55 pollici ha una sezione frontale di 21,28 mm e un profilo laterale complessivo di 66,28 mm, inclusa la struttura posteriore; la versione PCAP misura rispettivamente 24,4 mm e 68,4 mm.

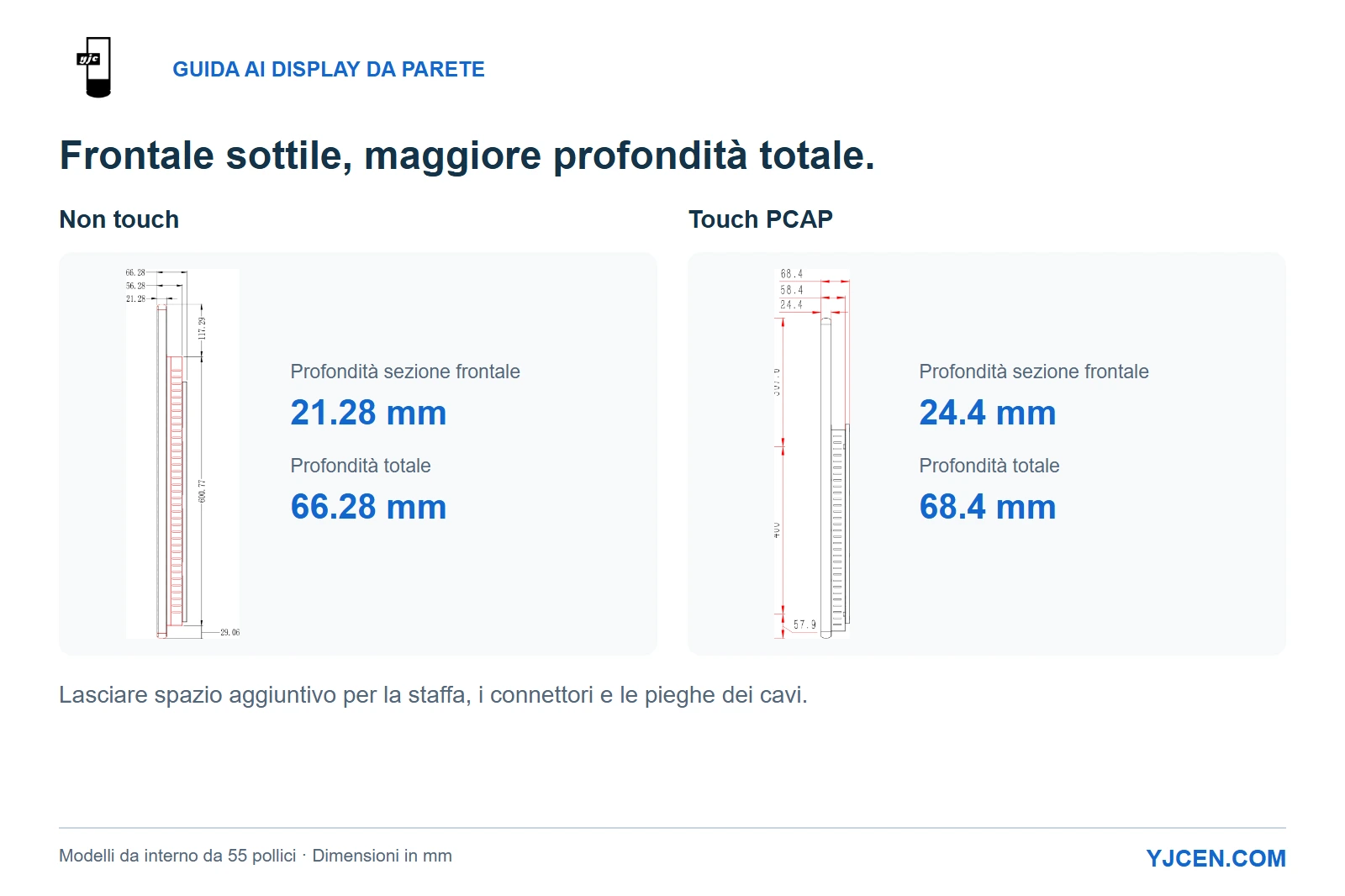

Viste laterali originali che confrontano profondità frontale e profilo complessivo di display da 55 pollici non touch e PCAP.
Il disegno non touch mostra una sezione frontale di 21,28 mm e un profilo totale di 66,28 mm; la versione PCAP indica 24,4 mm e 68,4 mm. Staffe e cavi collegati richiedono spazio aggiuntivo.

Il vano deve accogliere anche il montaggio scelto, i connettori e le curve dei cavi. Useremmo finiture rimovibili e connessioni accessibili quando una cornice fissa impedirebbe di estrarre l'unità. L'installatore deve poter sganciare e rimuovere lo schermo anche dopo aver completato la parete.

Il modello outdoor orizzontale YJC-550-OD-W da 55 pollici misura 1420 × 930 × 198 mm e pesa 92 kg, contro i 28 kg dell'unità indoor non touch. Supporto e movimentazione devono essere definiti prima di preparare l'apertura a parete. Dimensioni e peso influiscono sul progetto anche mantenendo lo stesso schermo da 55 pollici.

4. Cosa risolve la staffa fornita?

Forniamo una staffa standard con la gamma indoor da parete e una rinforzata con quella outdoor. Queste costituiscono l'hardware di montaggio corrispondente al display. Il materiale della parete e i carichi del sito determinano come ancorare la staffa all'edificio.

Le connessioni sono due: dal display alla staffa e dalla staffa all'edificio. La panoramica VESA sulla Flat Display Mounting Interface riguarda le interfacce di montaggio standardizzate; il collegamento all'edificio richiede comunque un progetto adeguato alla struttura portante. Un'interfaccia standard del display può essere utilizzata in una struttura realizzata per un sito specifico.

Il nostro montaggio indoor aggancia il display a una piastra a parete. Il foglio di installazione outdoor mostra un dispositivo con gancio trattenuto sulla staffa con viti di montaggio. Con una cornice decorativa lasceremmo lo spazio per l'aggancio e l'accesso alle viti, così l'apertura finita consente sia l'installazione sia la rimozione.

Per l'unità outdoor da 92 kg, l'installatore deve ricevere il disegno del modello e i dettagli costruttivi della parete prima di definire fissaggio e sollevamento. La sola staffa fornita non stabilisce la capacità portante dell'edificio.

5. Dove passano player, cavi e aria di raffreddamento?

La riproduzione integrata riduce i dispositivi separati dietro lo schermo. Un player esterno è utile quando il progetto ha già una piattaforma scelta, ma richiede spazio, alimentazione e collegamento del segnale propri. Definiremmo questa disposizione prima di posizionare le prese o chiudere l'incasso.

Soluzione di riproduzione Spazio e collegamenti da prevedere sulla parete
Sistema Android o Windows integrato Alimentazione, connessione di rete scelta e accesso per il metodo di aggiornamento previsto
Player HDMI esterno Configurazione display con HDMI, posizione del player, alimentatore e cavo del segnale
Aggiornamenti USB locali Una porta USB raggiungibile dal personale dopo l'installazione

La configurazione Android indoor dispone di due porte USB e una Ethernet RJ45. Il modello outdoor YJC-550-OD-W riporta anche un ingresso HDMI; per un progetto indoor con player HDMI esterno, specifica una configurazione compatibile con tale ingresso. Connessione di rete e ingresso video del player hanno funzioni diverse.

Il modello indoor da 55 pollici ha una potenza massima di 75 W, mentre quello outdoor orizzontale arriva a 290 W massimi. Usa questi valori per pianificare il carico collegato, includendo eventuali player e alimentatori separati. Sono valori massimi, non misure del consumo elettrico medio.

Il disegno outdoor orizzontale identifica una presa d'aria, un'uscita posteriore e un ingresso posteriore del cavo di alimentazione. Finiture e costruzione circostante devono lasciare liberi questi percorsi. Per un incasso consigliamo una sezione della parete con profilo posteriore completo, spazio di montaggio e percorso dei cavi, evitando di bloccare aria o collegamenti.

6. Quali dimensioni e risoluzione servono ai contenuti?

Sceglieremmo la dimensione fisica in base all'informazione più piccola da leggere dalla posizione prevista. Se prezzi o voci del elenco informativo sono troppo piccoli, aumenta l'area del display o riduci le informazioni per schermata. Più pixel conservano i dettagli, ma non ingrandiscono fisicamente il testo.

La gamma indoor non touch comprende un modello Full HD da 43 pollici e un 4K UHD da 55 pollici. L'esempio outdoor da parete da 55 pollici è Full HD: la risoluzione va quindi scelta insieme ad ambiente e contenuti. Prepara un menu o un elenco informativo a grandezza reale, nell'orientamento previsto, prima di decidere.

Anche ore di utilizzo e riproduzione influiscono sulla configurazione. La nostra guida all'acquisto dei display LCD professionali spiega come collegare queste scelte a dimensioni e risoluzione.

Vuoi scegliere la configurazione per la tua parete?

Inviaci una foto o uno schizzo della posizione e un esempio dei contenuti, con dimensione preferita, quantità e Paese di destinazione. Includi le decisioni che influenzano la disposizione a parete:

  • Uso indoor, verso una vetrina o outdoor esposto, con luce solare e ore di utilizzo.
  • Orientamento verticale o orizzontale, touch o non touch.
  • Montaggio in superficie o a incasso, materiale della parete e spazio disponibile.
  • Riproduzione Android o Windows integrata, oppure player esterno e collegamenti necessari.

Possiamo consigliare una configurazione e fornire disegni e documenti di installazione. Il tuo team potrà coordinare display, connessioni e spazio di rimozione con il progetto della parete prima della realizzazione.
