Wanddisplays: Einbautiefe und Wartungszugang

Von YJCEN Engineering Team

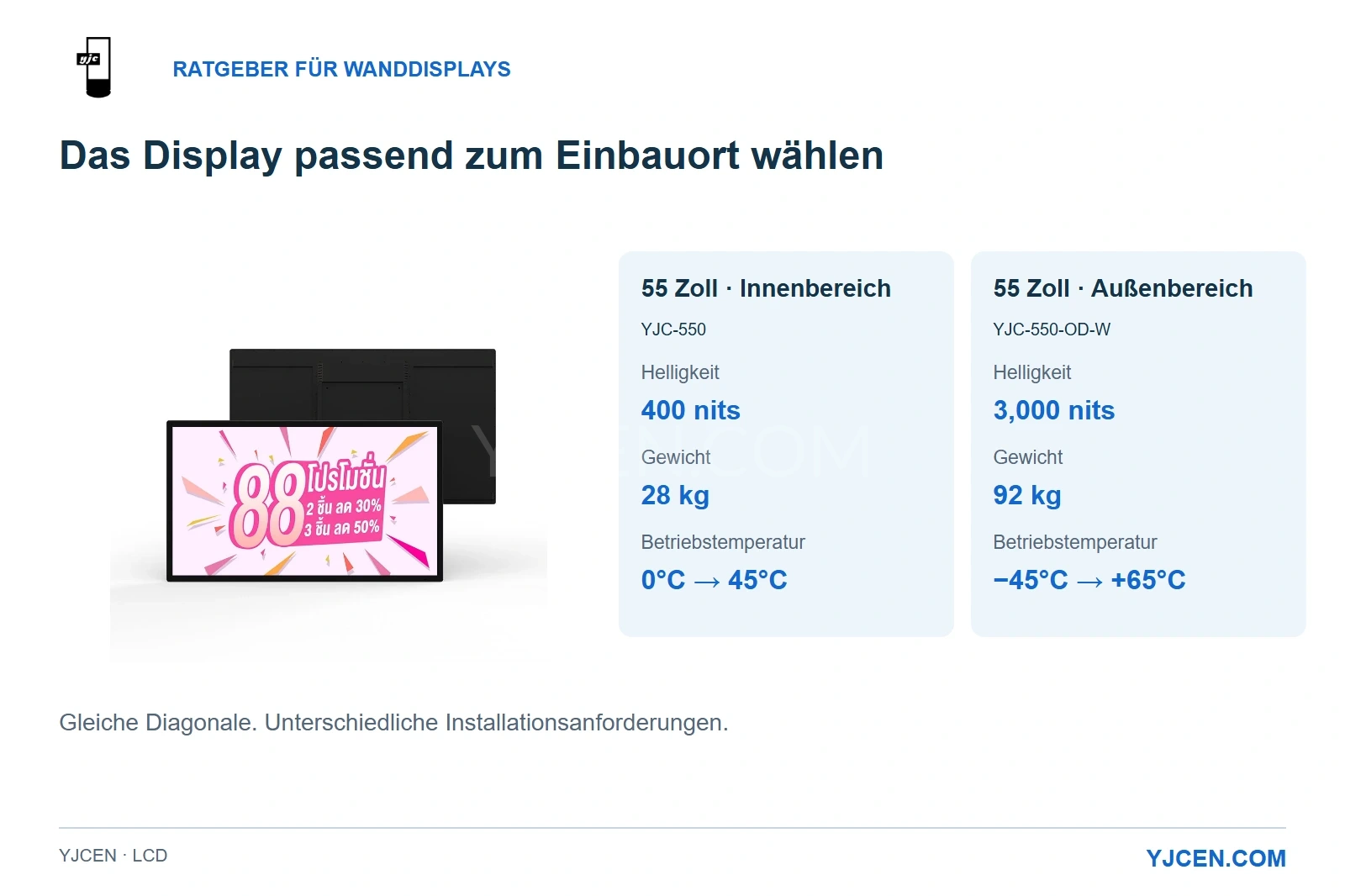

Vorder- und Rückansichten eines Innendisplays mit Vergleich von Helligkeit, Gewicht und Betriebstemperatur der 55-Zoll-Innen- und Außenmodelle.

Bei wandmontierter Digital Signage wählen wir das Display nach der Umgebungsbelastung und der Aufgabe der Nutzer aus und planen darauf aufbauend die gesamte Installation. Unsere Digital-Signage-Lösung für Innenräume eignet sich für Werbe- und Informationswände im Gebäude; ein straßenseitiges Schaufenster oder eine ungeschützte Fassade braucht eine andere Konfiguration. Entscheiden Sie über Touchfunktion, Wiedergabe und Montagezugang vor dem Bau einer Einfassung, denn diese Entscheidungen beeinflussen Gehäuse, Anschlüsse und den nötigen Platz zum Ausbau.

1. Welches Display passt an diesen Standort?

Für eine Lobby- oder Bürowand ohne starke Sonneneinstrahlung würden wir mit einem Innendisplay beginnen. Hinter Schaufensterglas erfordern Tageslicht und Reflexionen eine Schaufensterkonfiguration; an einer ungeschützten Außenwand kommen Wetterschutz und Betriebstemperatur hinzu.

Standort Empfohlener Ausgangspunkt Hauptgrund
Wand in Lobby, Geschäft oder Büro Kommerzielle LCD-Beschilderung für Innenräume Für Licht- und Betriebsbedingungen in Innenräumen ausgelegt
Im Schaufenster, zur Straße gerichtet Hochhelles Schaufensterdisplay Tageslicht und Reflexionen bleiben auch hinter Glas relevant
Der Witterung ausgesetzte Außenwand Wandmontiertes Außendisplay Verbindet Außenhelligkeit mit Schutz vor Staub und Wasser und passendem Temperaturbereich

Unser 55-Zoll-Innenmodell YJC-550 bietet 400 Nits und arbeitet bei 0°C bis 45°C. Das 55-Zoll-Außenmodell YJC-550-OD-W kombiniert 3000 Nits, IP65 und einen Betriebsbereich von −45°C bis +65°C mit Temperatur- und Lüftersteuerung. Für eine exponierte Fassade würden wir die Außenkonfiguration wählen, auch unter einem Vordach, wenn Feuchtigkeit, Tageslicht oder Temperatur die vorgesehenen Bedingungen des Innenmodells weiterhin überschreiten.

Beim Wohnungsprojekt im Vereinigten Königreich zeigen 50 hochkant montierte 49-Zoll-Displays neben Aufzügen vertikale Hinweise zu Aktivitäten und Veranstaltungen. Für solche Inhalte bietet die Hochformatmontage eine passende Fläche, ohne Bodenfläche zu beanspruchen.

Die Ausrichtung des Bildschirms beeinflusst sowohl Sichtbarkeit als auch Lesbarkeit. Die NIST-Arbeit zur Lesbarkeit bei Sonnenlicht erläutert den Einfluss von Umgebungslicht und Reflexionen auf das Bild. Helligkeit, Betrachtungswinkel und reflektierende Flächen in der Nähe gehören daher zur selben Standortentscheidung.

Liegt der geeignete Betrachtungsplatz abseits einer nutzbaren Wand, kann ein Standgerät besser passen. Unser Vergleich von wandmontierten und freistehenden Außendisplays behandelt diese Standortwahl.

2. Sollen Nutzer den Bildschirm lesen oder berühren?

Für Werbung, Menüs und Hinweise, die ohne Auswahl gelesen werden, empfehlen wir Displays ohne Touchfunktion. Touch ist sinnvoll, wenn Besucher ein Ziel auswählen, Informationen durchsuchen oder etwas in eine Anwendung eingeben müssen. Treffen Sie diese Entscheidung, bevor die umgebenden Einbauten dimensioniert werden.

Konfiguration Frontkontur im Querformat: Breite × Höhe Helligkeit Native Auflösung
YJC-550 ohne Touch 1275,51 × 747,12 mm 400 Nits 3840 × 2160
YJC-550 mit PCAP-Touch 1294,6 × 765,5 mm 400 Nits 3840 × 2160

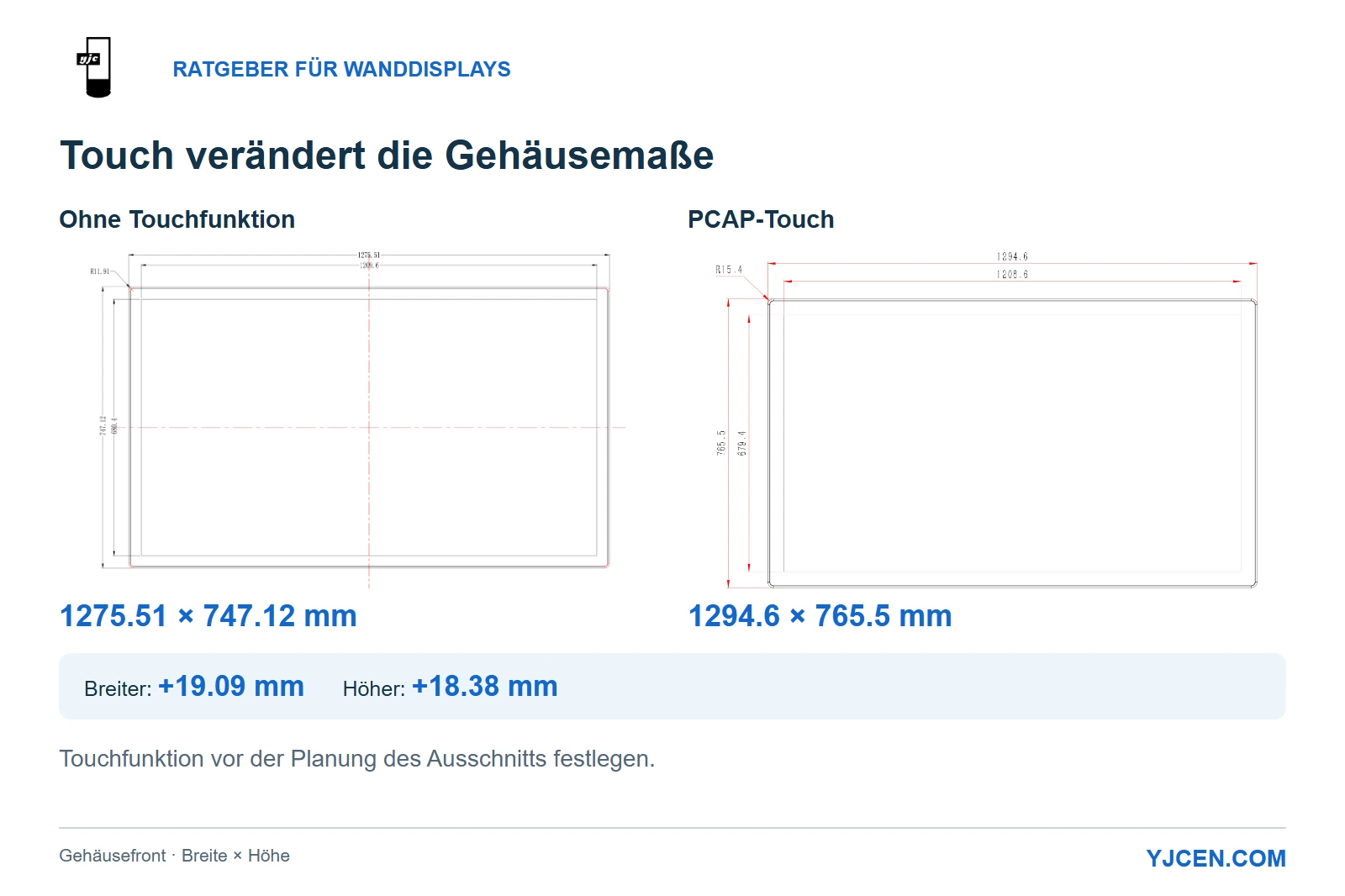

Originale Frontansichten von 55-Zoll-Displays ohne Touch und mit PCAP-Touch, mit Gehäusemaßen und berechneten Größenunterschieden.
Das Gehäuse ohne Touch misst 1275,51 × 747,12 mm, das PCAP-Touch-Gehäuse 1294,6 × 765,5 mm. Die Touchversion ist 19,09 mm breiter und 18,38 mm höher.

Aus den beiden 55-Zoll-Zeichnungen ergibt sich, dass das PCAP-Gehäuse 19,09 mm breiter und 18,38 mm höher ist. Eine exakt auf die Kontur der Nicht-Touch-Version zugeschnittene Öffnung wäre daher zu klein. Für einen eingelassenen Touchscreen muss von Anfang an die Zeichnung des Touchmodells verwendet werden, obwohl Helligkeit und native Auflösung gleich sind.

Platzieren Sie einen Touchscreen so, dass die vorgesehenen Nutzer herantreten und die Bedienelemente erreichen können. Ein Informationsdisplay ohne Touch kann höher oder weiter entfernt montiert werden, solange der Inhalt lesbar bleibt. Anwendung und Betriebssystem sollten sich nach der Interaktion richten: Das Touchpanel liefert die Eingabe, die Software Navigation und Aktionen.

3. Wie viel Platz benötigt ein schlankes Display?

Eine eng angepasste Nische würden wir nach dem vollständigen rückwärtigen Profil bemessen. Das 55-Zoll-Display ohne Touch hat einen 21,28 mm tiefen Frontbereich und ein Gesamtseitenprofil von 66,28 mm einschließlich der rückwärtigen Struktur; bei der PCAP-Version sind es 24,4 mm beziehungsweise 68,4 mm.

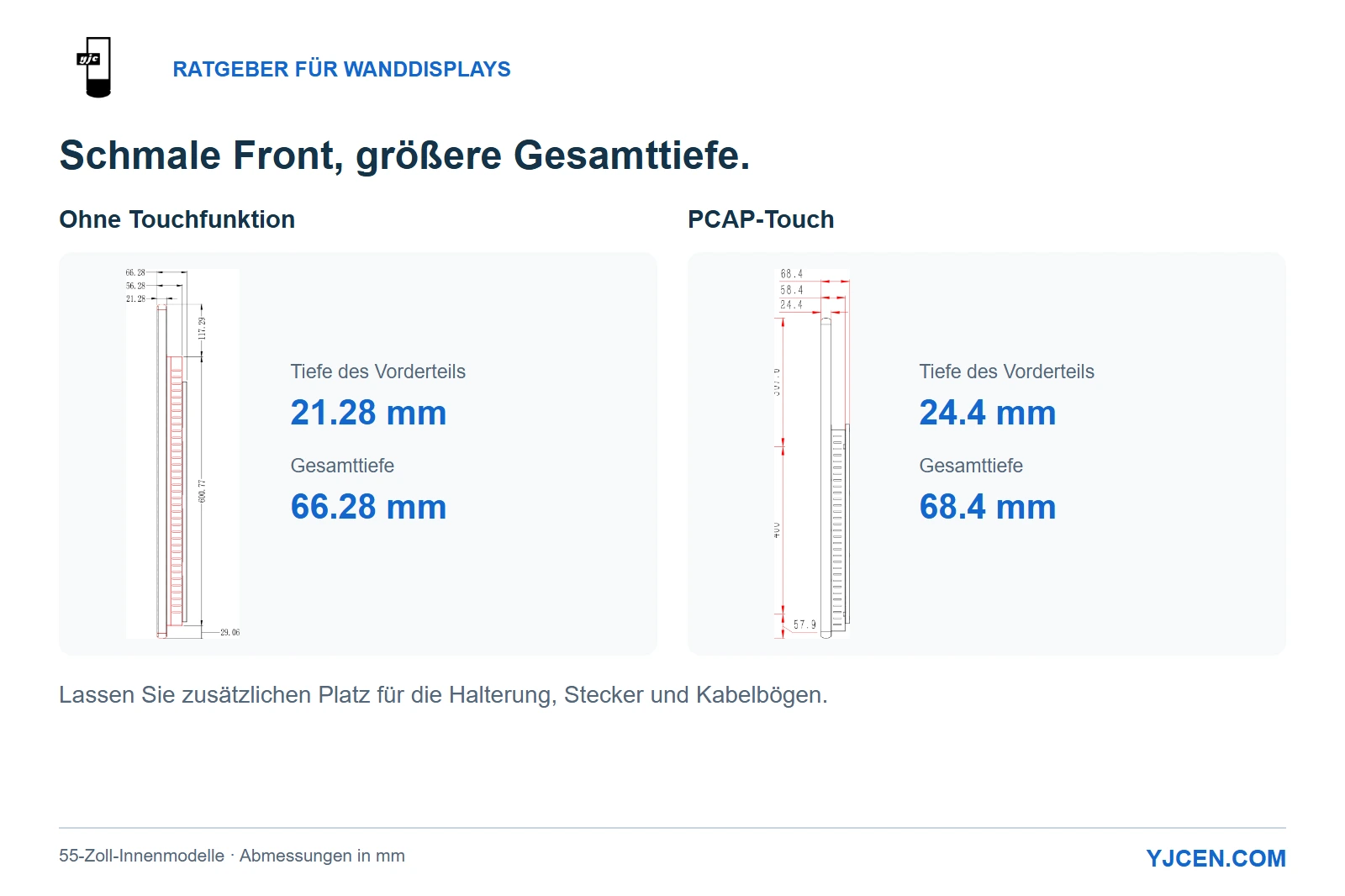

Originale Seitenansichten zum Vergleich von Fronttiefe und Gesamtprofil bei 55-Zoll-Displays ohne Touch und mit PCAP-Touch.
Die Zeichnung ohne Touch zeigt einen 21,28 mm tiefen Frontbereich und ein Gesamtprofil von 66,28 mm; die PCAP-Version zeigt 24,4 mm und 68,4 mm. Halterung und angeschlossene Kabel benötigen zusätzlichen Platz.

Die Nische muss auch die gewählte Befestigung, eingesteckte Stecker und Kabelbögen aufnehmen. Wo eine feste Einfassung das Gerät einschließen würde, würden wir abnehmbare Verkleidungen und zugängliche Anschlüsse vorsehen. Der Installateur muss das Display auch nach Fertigstellung der Wand lösen und herausnehmen können.

Das 55-Zoll-Außenmodell YJC-550-OD-W im Querformat misst 1420 × 930 × 198 mm und wiegt 92 kg, gegenüber 28 kg beim Innenmodell ohne Touch. Seine Abstützung und Handhabung müssen geklärt sein, bevor die Wandöffnung vorbereitet wird. Maße und Gewicht beeinflussen die Wandplanung auch dann, wenn das Projekt bei 55 Zoll bleibt.

4. Was leistet die mitgelieferte Halterung?

Mit der wandmontierten Indoor-Reihe liefern wir eine Standardhalterung, mit der Außenreihe eine verstärkte Halterung. Sie stellen die jeweilige Displaybefestigung bereit. Wandmaterial und Lasten am Standort bestimmen, wie die Halterung am Gebäude verankert wird.

Es gibt zwei Verbindungen: Display zu Halterung und Halterung zu Gebäude. Die Übersicht zur Flat Display Mounting Interface von VESA behandelt standardisierte Display-Montageschnittstellen; die Verbindung zum Gebäude benötigt weiterhin eine zur Tragstruktur passende Auslegung. Eine standardisierte Displayschnittstelle kann Teil einer für den Standort angefertigten Montagekonstruktion sein.

Bei unserer Innenmontage wird das Display mit einer Wandplatte verbunden. Die Montageanleitung für Außenwanddisplays zeigt ein eingehängtes Gerät, das mit Befestigungsschrauben an der Wandhalterung gesichert wird. Bei einer dekorativen Einfassung würden wir Platz für diese Montagebewegung und den Zugang zu den Sicherungsschrauben lassen, damit die fertige Öffnung Ein- und Ausbau ermöglicht.

Beim 92 kg schweren Außengerät braucht der Installateur die Zeichnung des gewählten Modells und Angaben zum Wandaufbau, bevor Befestigung und Hebevorgang festgelegt werden. Die mitgelieferte Halterung allein bestimmt nicht die Tragfähigkeit des Gebäudes.

5. Wo liegen Player, Kabel und Kühlluftwege?

Integrierte Wiedergabe reduziert separate Geräte hinter dem Bildschirm. Ein externer Player ist sinnvoll, wenn bereits eine Wiedergabeplattform feststeht, benötigt aber einen eigenen Platz, Stromversorgung und Signalanschluss. Wir würden diese Anordnung festlegen, bevor Wandsteckdosen gesetzt oder Nischen geschlossen werden.

Geplante Wiedergabe Was die Wandplanung berücksichtigen muss
Integriertes Android- oder Windows-System Stromversorgung, gewählter Netzwerkanschluss und Zugang für die geplante Aktualisierung
Externer HDMI-Player Eine Displaykonfiguration mit HDMI, Platz für Player und Netzteil sowie das Signalkabel
Lokale Aktualisierung per USB Ein nach der Installation für das Standortteam erreichbarer USB-Anschluss

Die Android-Innenkonfiguration bietet zwei USB-Anschlüsse und einen RJ45-Ethernet-Anschluss. Beim Außenmodell YJC-550-OD-W ist zusätzlich ein HDMI-Eingang aufgeführt; für ein Innenprojekt mit externem HDMI-Player muss eine HDMI-fähige Displaykonfiguration spezifiziert werden. Netzwerkanschluss und Videoeingang des Players erfüllen unterschiedliche Aufgaben.

Das 55-Zoll-Innenmodell ist mit maximal 75 W angegeben, das Außenmodell im Querformat mit maximal 290 W. Verwenden Sie diese Werte für die Planung der angeschlossenen Geräteleistung und berücksichtigen Sie separate Player und Netzteile. Es handelt sich um Maximalwerte, nicht um Messungen des durchschnittlichen Stromverbrauchs.

Die Zeichnung des Außenmodells im Querformat kennzeichnet einen Lufteinlass, einen rückseitigen Luftauslass und eine rückseitige Stromkabeleinführung. Verkleidungen und umgebende Bauteile müssen diese Wege freihalten. Für eine Nische empfehlen wir einen Wandquerschnitt mit vollständigem Rückprofil, Montageplatz und Kabelweg, damit das Gehäuse passt, ohne Luftführung oder Anschlüsse zu blockieren.

6. Welche Größe und Auflösung passen zum Inhalt?

Wir würden die physische Größe nach der kleinsten Information wählen, die Nutzer von ihrem vorgesehenen Standort lesen müssen. Sind Preise oder Verzeichniseinträge zu klein, vergrößern Sie die Anzeigefläche oder reduzieren Sie die Informationsmenge pro Ansicht. Mehr Pixel erhalten Details, vergrößern den Text jedoch nicht physisch.

Unsere Indoor-Reihe ohne Touch umfasst ein 43-Zoll-Full-HD-Modell und ein 55-Zoll-Modell mit 4K UHD. Das gezeigte 55-Zoll-Außenwandmodell hat Full HD; die Auflösung muss daher zusammen mit Umgebung und Inhalt gewählt werden. Bereiten Sie vor der Entscheidung ein Menü oder Verzeichnis in Originalgröße und im vorgesehenen Hoch- oder Querformat vor.

Auch Betriebszeiten und Wiedergabeanforderungen beeinflussen die Konfiguration. Unser Kaufratgeber für kommerzielle LCD-Beschilderung erläutert, wie diese Entscheidungen mit Größe und Auflösung zusammenhängen.

Bereit, eine Konfiguration für Ihre Wand zu wählen?

Senden Sie uns ein Foto oder eine Skizze des Standorts und ein Inhaltsbeispiel sowie Wunschgröße, Stückzahl und Zielland. Ergänzen Sie die Entscheidungen, die die Wandplanung beeinflussen:

  • Innenraum, schaufenstergerichteter oder exponierter Außeneinsatz, einschließlich Sonneneinstrahlung und Betriebszeiten.
  • Hoch- oder Querformat, mit oder ohne Touchfunktion.
  • Aufgesetzte Montage oder eingelassene Einfassung, mit Wandmaterial und verfügbarem Platz.
  • Integrierte Android- oder Windows-Wiedergabe oder externer Player mit den benötigten Anschlüssen.

Wir können eine Konfiguration empfehlen und ihre Produktzeichnungen und Installationsunterlagen bereitstellen. Ihr Team kann das gewählte Display, die Anschlüsse und den Ausbauplatz dann vor der Fertigung mit der Wandkonstruktion abstimmen.
