الشاشات الجدارية: عمق التجويف والوصول للصيانة

بقلم YJCEN Engineering Team

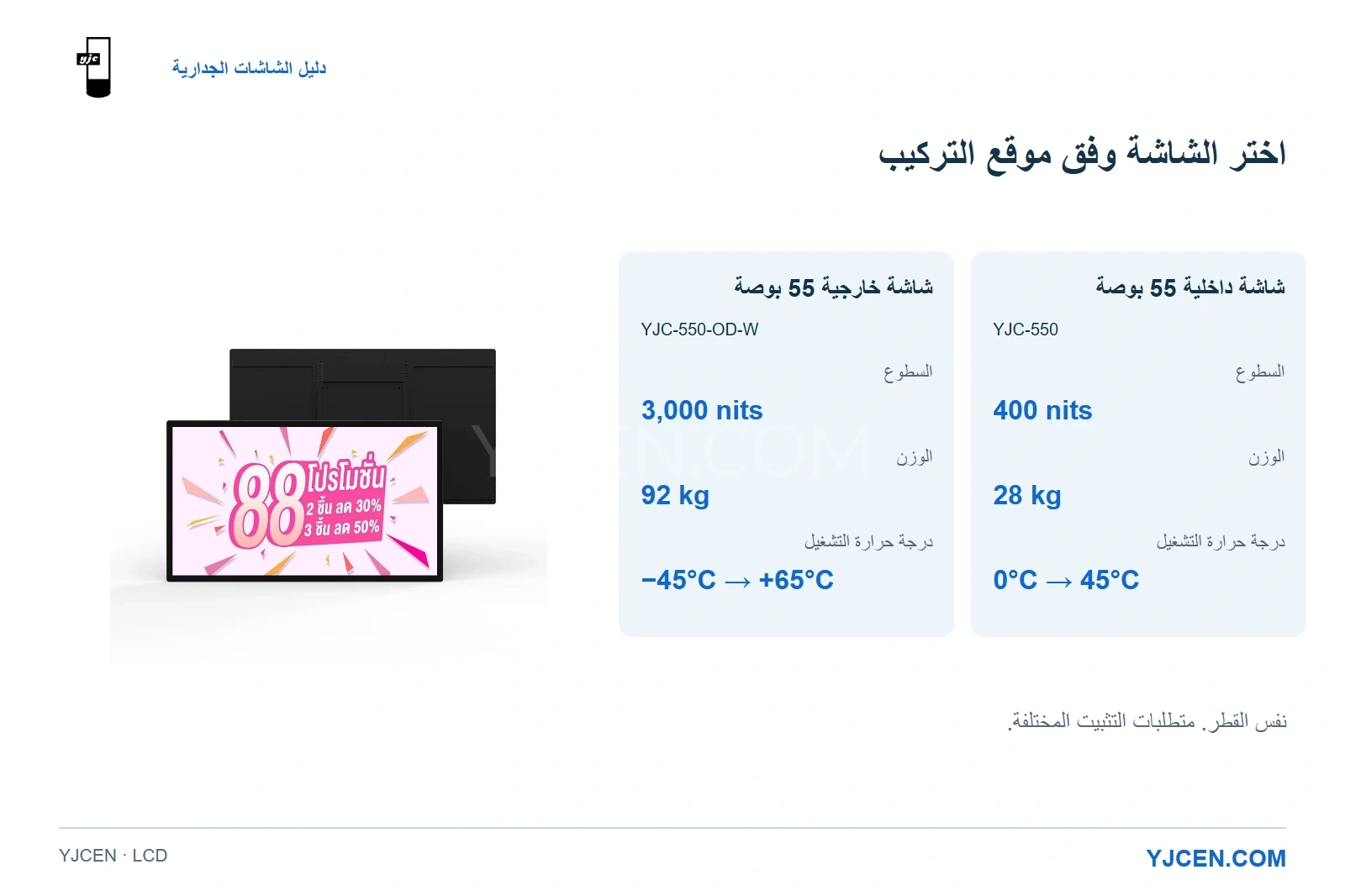

منظران أمامي وخلفي لشاشة داخلية، مع مقارنة سطوع ووزن ودرجة حرارة تشغيل الطرازين الداخلي والخارجي بمقاس 55 بوصة.

في شاشات الإعلانات الحائطية، نختار الشاشة بحسب تعرضها للبيئة والمهمة التي سيؤديها المستخدمون، ثم نخطط التركيب الكامل حولها. تناسب شاشات الإعلانات الرقمية الداخلية لدينا جدران الإعلان والمعلومات داخل المباني؛ أما نافذة المتجر المواجهة للشارع أو الواجهة المكشوفة فتحتاج إلى تكوين مختلف. احسم اللمس وتشغيل المحتوى والوصول إلى مواضع التثبيت قبل تصنيع الإطار المحيط، لأن هذه الخيارات تؤثر في الهيكل والتوصيلات والمساحة اللازمة لإخراج الشاشة.

1. أي شاشة تناسب هذا الموقع؟

لجدار ردهة أو مكتب بعيد عن ضوء الشمس القوي، نبدأ بشاشة داخلية. وخلف زجاج المتجر، يستدعي ضوء النهار والانعكاس تكويناً مخصصاً للنوافذ؛ وعلى الجدار الخارجي المكشوف، تدخل الحماية من الطقس ودرجة حرارة التشغيل في قرار الاختيار أيضاً.

الموقع الخيار الذي نوصي بالبدء به السبب الأساسي
جدار داخلي في ردهة أو متجر أو مكتب شاشة LCD تجارية داخلية مصممة للإضاءة وظروف التشغيل الداخلية
داخل نافذة متجر باتجاه الشارع شاشة نافذة عالية السطوع يظل ضوء النهار والانعكاس مهمين حتى عندما تكون الشاشة خلف الزجاج
جدار خارجي معرض للطقس شاشة خارجية مثبتة على الحائط تجمع سطوعاً خارجياً وحماية من دخول الأجسام والماء ونطاق حرارة مناسباً

يوفر طرازنا الداخلي YJC-550 بمقاس 55 بوصة سطوعاً قدره 400 نيت ويعمل بين 0°م و45°م. أما الطراز الخارجي YJC-550-OD-W بمقاس 55 بوصة فيجمع سطوع 3,000 نيت وتصنيف IP65 ونطاق تشغيل من −45°م إلى +65°م، مع التحكم بالحرارة والمراوح. ونختار التكوين الخارجي للواجهة المكشوفة، بما في ذلك الموضع تحت مظلة عندما تتجاوز الرطوبة أو الإضاءة أو الحرارة الظروف المقصودة للطراز الداخلي.

في مشروع الشقق في المملكة المتحدة، تعرض 50 شاشة بمقاس 49 بوصة، مركبة عمودياً بجوار المصاعد، إعلانات عمودية للأنشطة والفعاليات. ولهذا النوع من الإعلانات، يوفر التركيب العمودي مساحة محتوى رأسية دون إشغال الأرضية.

يؤثر اتجاه الشاشة في سهولة القراءة وفي ظهورها للعين أيضاً. يوضح بحث NIST حول القراءة تحت ضوء الشمس كيف تؤثر الإضاءة المحيطة والانعكاسات في الصورة. لذلك ينبغي النظر إلى السطوع وزاوية المشاهدة والأسطح العاكسة القريبة معاً عند اختيار الموقع.

إذا كان موضع المشاهدة المناسب بعيداً عن جدار صالح للتركيب، فقد تلائم الوحدة الأرضية المستقلة الموقع أكثر. وتتناول مقارنتنا بين الشاشات الخارجية الحائطية والمستقلة هذا القرار المتعلق بالتخطيط.

2. هل سيقرأ الأشخاص الشاشة أم يلمسونها؟

نوصي بالشاشات غير اللمسية للإعلانات والقوائم والإشعارات التي يقرأها الأشخاص دون اختيار. ويصبح اللمس مفيداً عندما يحتاج الزائر إلى اختيار وجهة أو تصفح معلومات أو إدخال بيانات في تطبيق. اتخذ هذا القرار قبل تحديد مقاسات أي أعمال نجارة محيطة.

التكوين الأبعاد الأمامية في الوضع الأفقي: العرض × الارتفاع السطوع الدقة الأصلية
طراز YJC-550 غير اللمسي 1275.51 × 747.12 مم 400 نيت ⁦3840 × 2160⁩
طراز YJC-550 بلمس PCAP 1294.6 × 765.5 مم 400 نيت ⁦3840 × 2160⁩

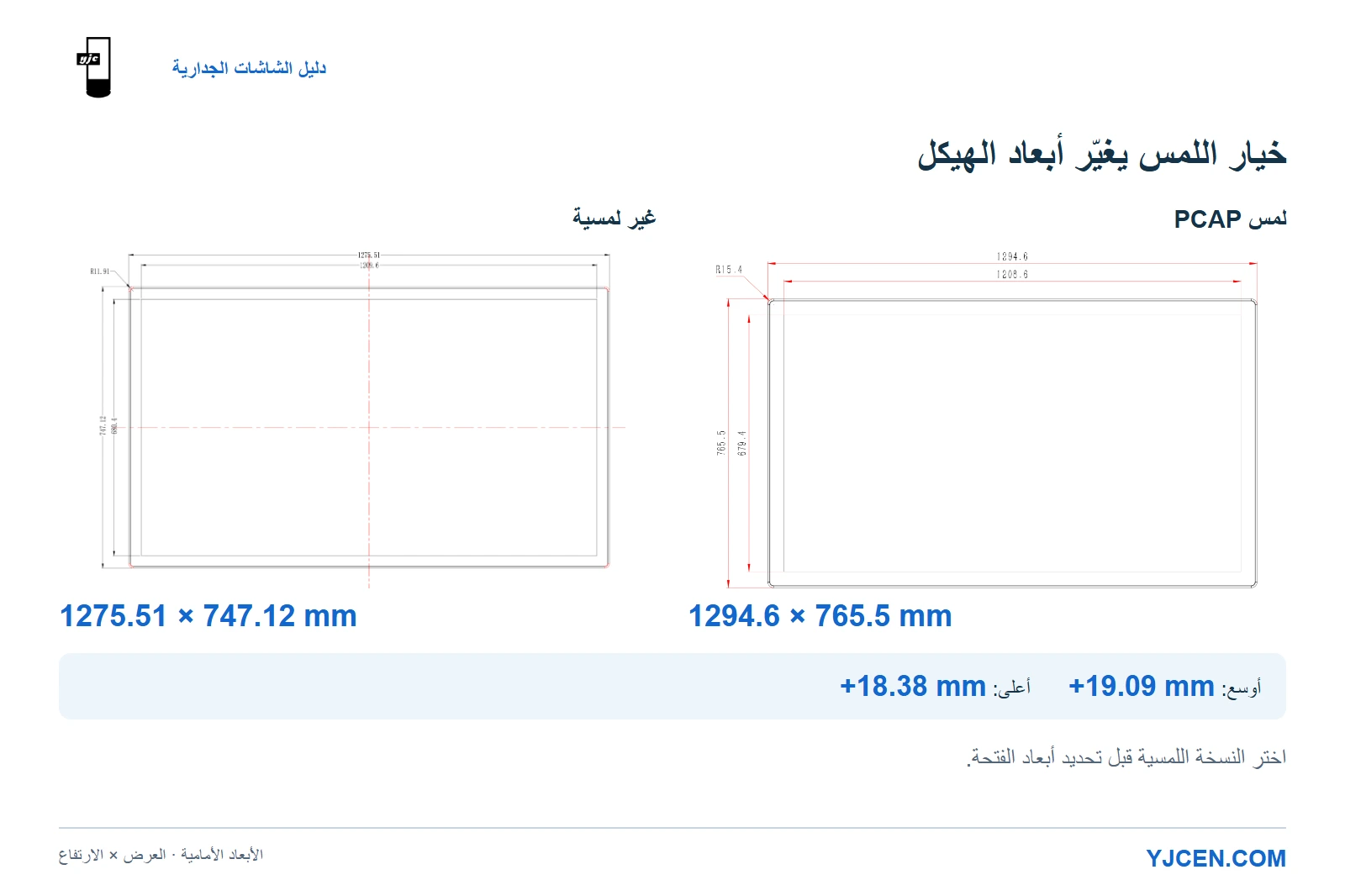

مناظر أمامية أصلية لشاشتين بمقاس 55 بوصة، إحداهما غير لمسية والأخرى بلمس PCAP، مع أبعاد الهيكل وفروق المقاسات المحسوبة.
تبلغ أبعاد الهيكل غير اللمسي 1275.51 × 747.12 مم، وأبعاد هيكل لمس PCAP هي 1294.6 × 765.5 مم. تزيد نسخة اللمس في العرض 19.09 مم وفي الارتفاع 18.38 مم.

يزيد عرض هيكل PCAP بمقدار 19.09 مم وارتفاعه بمقدار 18.38 مم، وفق الحساب من رسمي الطرازين بمقاس 55 بوصة. ولذلك فإن فتحة مصنوعة بأبعاد الهيكل غير اللمسي تماماً ستكون أصغر من المطلوب لنسخة PCAP. ويحتاج تركيب شاشة لمس داخل تجويف إلى رسم طراز اللمس منذ البداية، رغم تماثل السطوع والدقة الأصلية.

ضع شاشة اللمس حيث يستطيع المستخدمون المقصودون الاقتراب والوصول إلى عناصر التحكم. ويمكن وضع شاشة الإشعارات غير اللمسية أعلى أو أبعد إذا ظل المحتوى مقروءاً. وينبغي اختيار التطبيق ونظام التشغيل وفق التفاعل المطلوب: توفر لوحة اللمس الإدخال، بينما يوفر البرنامج التنقل والإجراءات.

3. كم تحتاج الشاشة النحيفة من مساحة؟

عند التركيب داخل تجويف ضيق، نحدد أبعاده وفق المقطع الخلفي الكامل. يبلغ عمق الجزء الأمامي للشاشة غير اللمسية بمقاس 55 بوصة 21.28 مم، ويبلغ عمقها الكلي مع البنية الخلفية 66.28 مم؛ ولنسخة PCAP يبلغ البعدان 24.4 مم و68.4 مم على التوالي.

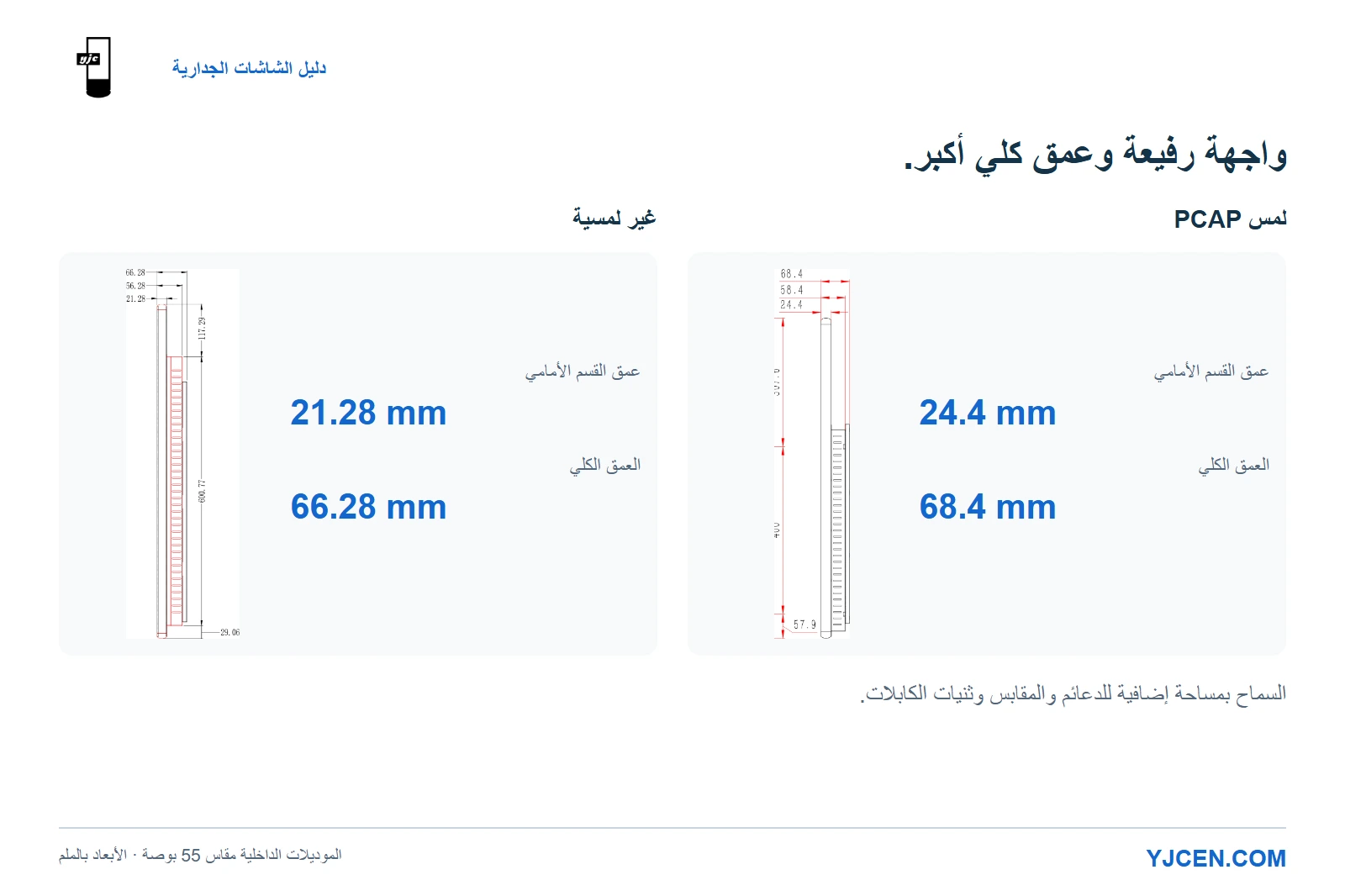

مناظر جانبية أصلية تقارن عمق الجزء الأمامي والمقطع الكلي لشاشتين غير لمسية وبلمس PCAP بمقاس 55 بوصة.
يوضح رسم النسخة غير اللمسية جزءاً أمامياً بعمق 21.28 مم ومقطعاً كلياً بعمق 66.28 مم؛ وتبلغ القيم في نسخة PCAP مقدار 24.4 مم و68.4 مم. وتحتاج أدوات التثبيت والكابلات الموصلة إلى مساحة إضافية.

يجب أن يتسع التجويف أيضاً لترتيب التثبيت المختار والقوابس وانحناءات الكابلات. نستخدم حواف قابلة للفك وتوصيلات يسهل الوصول إليها عندما يحبس الإطار الثابت الوحدة في مكانها. ويحتاج فني التركيب إلى وسيلة لفك الشاشة وإخراجها بعد انتهاء تشطيب الجدار.

تبلغ أبعاد الطراز الخارجي الأفقي YJC-550-OD-W بمقاس 55 بوصة 1420 × 930 × 198 مم، ويزن 92 كجم، مقارنة بوزن 28 كجم للوحدة الداخلية غير اللمسية. وتحتاج هذه الوحدة الخارجية إلى تحديد الدعم وطريقة المناولة قبل تجهيز فتحة الجدار. تؤثر أبعادها ووزنها في تخطيط الجدار حتى عندما يحتفظ المشروع بمقاس الشاشة نفسه، 55 بوصة.

4. ما الذي يحققه الحامل المرفق؟

نوفر حاملاً قياسياً مع مجموعة الشاشات الداخلية الحائطية، وحاملاً معززاً مع المجموعة الخارجية الحائطية. وهي أدوات تثبيت الشاشة المناسبة لكل مجموعة. أما مادة الجدار وأحمال الموقع فتحددان كيفية ربط الحامل بالمبنى.

هناك وصلتان: الشاشة بالحامل، والحامل بالمبنى. تتناول نظرة VESA العامة لواجهة تثبيت الشاشات المسطحة واجهات تثبيت الشاشات القياسية؛ أما الاتصال بالمبنى فيظل بحاجة إلى تصميم يلائم بنيته الداعمة. ويمكن استخدام واجهة شاشة قياسية ضمن هيكل تثبيت مصمم لموقع بعينه.

في ترتيب التثبيت الداخلي لدينا، تتعشق الشاشة مع لوحة حائطية. وتوضح ورقة تركيب الحامل الخارجي وحدة معلقة بخطافات ومثبتة على الحامل الحائطي بمسامير تثبيت. وعند استخدام إطار زخرفي، نترك مساحة لهذا التعشيق وللوصول إلى المسامير، بحيث تتيح الفتحة النهائية تركيب الشاشة وإزالتها.

للوحدة الخارجية ذات وزن 92 كجم، يحتاج فني التركيب إلى رسم الطراز المختار وتفاصيل بناء الجدار قبل تحديد التثبيت والرفع. فالحامل المرفق وحده لا يحدد قدرة المبنى على التحمل.

5. أين يوضع المشغل والكابلات ومسار هواء التبريد؟

يقلل التشغيل المدمج عدد الأجهزة المنفصلة خلف الشاشة. ويفيد المشغل الخارجي عندما يكون للمشروع نظام تشغيل محتوى محدد بالفعل، لكنه يحتاج إلى موضع وتغذية كهربائية ووصلة إشارة خاصة به. نحسم هذا الترتيب قبل تحديد مقابس الجدار أو إغلاق التجويف.

خطة تشغيل المحتوى ما يجب أن يستوعبه تخطيط الجدار
نظام Android أو Windows مدمج التغذية الكهربائية واتصال الشبكة المختار والوصول لطريقة التحديث المخططة
مشغل HDMI خارجي تكوين شاشة مزود بمدخل HDMI وموضع للمشغل ومصدر طاقته وكابل الإشارة
تحديث محلي عبر USB وصلة USB يستطيع فريق الموقع الوصول إليها بعد التركيب

يوفر التكوين الداخلي بنظام Android منفذي USB ومنفذ Ethernet من نوع RJ45. ويورد الطراز الخارجي YJC-550-OD-W أيضاً مدخل HDMI واحداً؛ لذا، إذا استُخدم مشغل HDMI خارجي في مشروع داخلي، فحدد تكوين شاشة يدعم HDMI. لاتصال الشبكة ومدخل فيديو المشغل وظيفتان مختلفتان.

تبلغ القدرة القصوى المقدرة للطراز الداخلي بمقاس 55 بوصة 75 واط، وللطراز الخارجي الأفقي 290 واط. استخدم هذه القيم لتخطيط حمل الأجهزة المتصلة، مع إدراج أي مشغل منفصل ومصدر طاقته. وهي قدرات قصوى مقدرة، وليست قياسات لمتوسط استهلاك الكهرباء.

يوضح رسم الطراز الخارجي الأفقي مدخل هواء ومخرج هواء خلفياً ومدخل كابل طاقة خلفياً. وينبغي أن تترك الحواف والإنشاءات المحيطة هذه المسارات مفتوحة. وللتركيب داخل تجويف، نوصي بمقطع للجدار يبين المقطع الخلفي الكامل ومساحة التثبيت ومسار الكابلات معاً، حتى يستوعب الهيكل دون إعاقة الهواء أو التوصيلات.

6. أي مقاس ودقة يناسبان المحتوى؟

نختار المقاس الفعلي وفق أصغر معلومة يحتاج الأشخاص إلى قراءتها من موضعهم المقصود. وإذا كانت الأسعار أو بنود الدليل صغيرة، فكبّر مساحة العرض أو قلل كمية المعلومات في كل شاشة. تحافظ زيادة عدد البكسلات على التفاصيل، لكنها لا تكبّر النص فعلياً.

تتضمن مجموعتنا الداخلية غير اللمسية طرازاً بمقاس 43 بوصة بدقة Full HD وطرازاً بمقاس 55 بوصة بدقة 4K UHD. أما المثال الخارجي الحائطي بمقاس 55 بوصة فدقته Full HD، لذا يجب اختيار الدقة مع مراعاة البيئة والمحتوى. جهّز قائمة أو دليلاً بالحجم الفعلي وبالوضع العمودي أو الأفقي المقصود قبل حسم الاختيار.

تؤثر ساعات التشغيل ومتطلبات عرض المحتوى في التكوين أيضاً. ويوضح دليلنا لشراء شاشات LCD التجارية علاقة هذه الخيارات بالمقاس والدقة.

هل أنت مستعد لاختيار تكوين مناسب لجدارك؟

أرسل صورة أو رسماً للموقع ونموذجاً للمحتوى، مع المقاس المفضل والكمية وبلد الوجهة. أدرج القرارات التي تؤثر في تخطيط الجدار:

  • استخدام داخلي أو خلف نافذة أو خارجي مكشوف، مع التعرض للشمس وساعات التشغيل.
  • الوضع العمودي أو الأفقي، والتشغيل باللمس أو من دونه.
  • تثبيت سطحي أو داخل إطار غائر، مع مادة الجدار والمساحة المتاحة.
  • تشغيل مدمج بنظام Android أو Windows، أو مشغل خارجي مع التوصيلات المطلوبة.

يمكننا التوصية بتكوين وتوفير رسومات المنتج ومستندات تركيبه. ويستطيع فريقك بعد ذلك تنسيق الشاشة المختارة والتوصيلات ومساحة الإخراج مع تصميم الجدار قبل التصنيع.
