Écrans muraux : profondeur d’encastrement et accès de maintenance

Par YJCEN Engineering Team

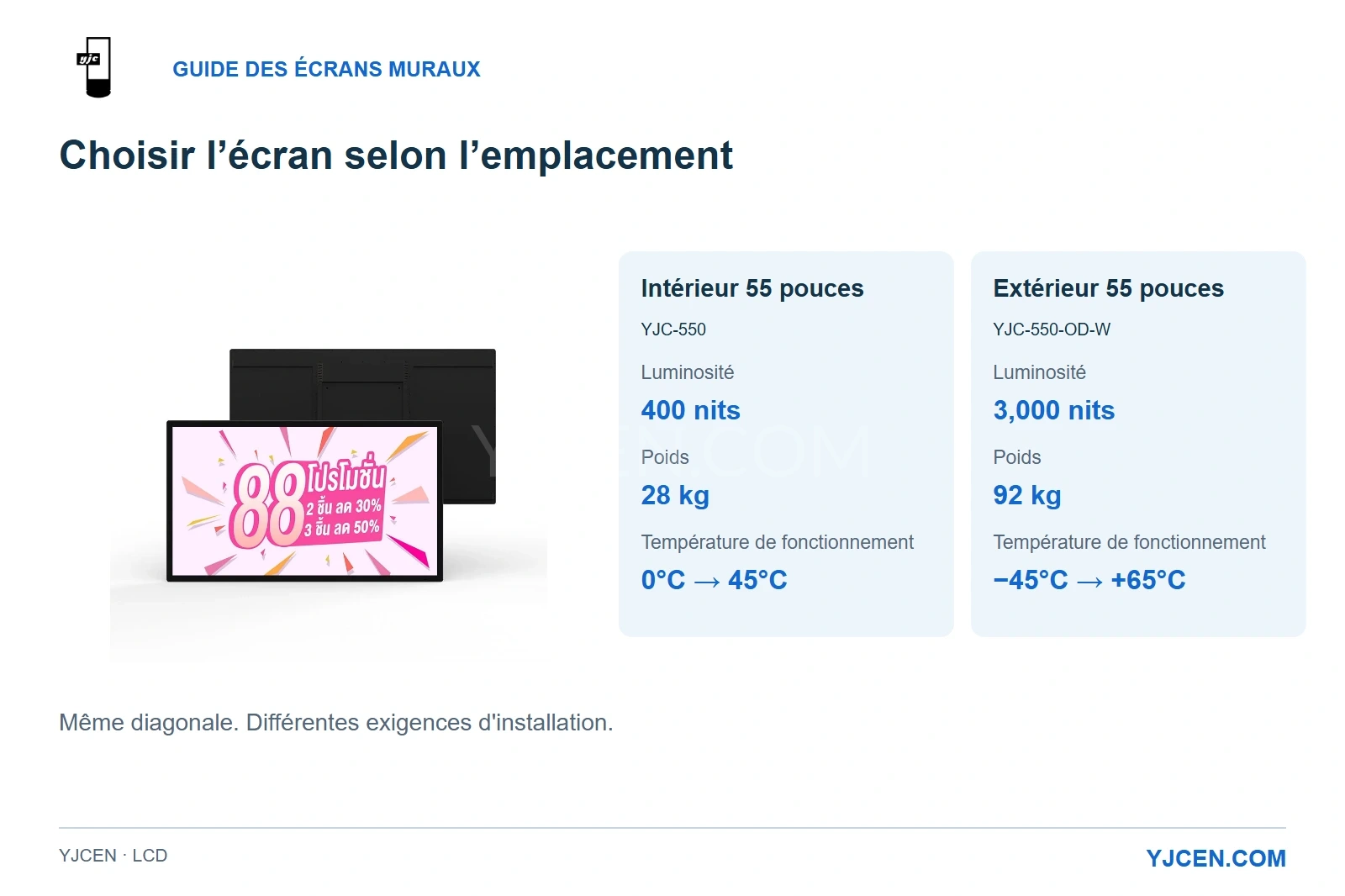

Vues avant et arrière d'un écran intérieur, avec comparaison de luminosité, poids et température de fonctionnement des modèles intérieur et extérieur de 55 pouces.

Pour l'affichage dynamique mural, nous choisissons l'écran selon son exposition et la tâche des utilisateurs, puis organisons l'installation complète autour de lui. Notre affichage dynamique intérieur convient aux murs publicitaires et d'information en intérieur ; une vitrine tournée vers la rue ou une façade exposée demande une autre configuration. Décidez du tactile, de la lecture et de l'accès de montage avant de fabriquer l'habillage, car ces choix influencent le boîtier, les connexions et l'espace nécessaire au démontage.

1. Quel écran convient à cet emplacement ?

Pour un mur de hall ou de bureau à l'écart du soleil intense, nous partirions d'un écran intérieur. Derrière une vitrine, la lumière du jour et les reflets demandent une configuration pour vitrine ; sur un mur extérieur exposé, la protection météorologique et la température de fonctionnement entrent aussi en jeu.

Emplacement Point de départ recommandé Raison principale
Mur intérieur de hall, magasin ou bureau Écran LCD professionnel pour l'intérieur Conçu pour l'éclairage et les conditions de fonctionnement intérieurs
À l'intérieur d'une vitrine, face à la rue Écran de vitrine haute luminosité La lumière du jour et les reflets restent présents derrière le verre
Mur extérieur exposé aux intempéries Écran extérieur mural Associe luminosité extérieure, protection contre la pénétration de poussière et d'eau et plage de température adaptée

Notre YJC-550 intérieur de 55 pouces offre 400 nits et fonctionne de 0°C à 45°C. Le YJC-550-OD-W extérieur de 55 pouces combine 3000 nits, IP65 et une plage de −45°C à +65°C, avec régulation de température et des ventilateurs. Nous choisirions la configuration extérieure pour une façade exposée, y compris sous un auvent lorsque l'humidité, la lumière ou la température dépassent encore les conditions prévues pour le modèle intérieur.

Dans le projet résidentiel au Royaume-Uni, 50 écrans de 49 pouces installés verticalement près des ascenseurs présentent des annonces d'activités et d'événements. Pour ce type de contenu, l'orientation portrait offre une surface verticale sans occuper le sol.

L'orientation de l'écran influence sa lisibilité autant que sa visibilité. Les travaux du NIST sur la lisibilité au soleil expliquent l'effet de la lumière ambiante et des reflets sur l'image. Luminosité, angle de vision et surfaces réfléchissantes voisines doivent donc être considérés dans la même décision d'implantation.

Si la meilleure position de consultation est éloignée d'un mur adapté, un appareil sur pied peut mieux convenir. Notre comparatif entre écrans extérieurs muraux et sur pied traite ce choix d'implantation.

2. Le public lira-t-il l'écran ou le touchera-t-il ?

Nous recommandons un affichage non tactile pour les publicités, menus et annonces lus sans sélection. Le tactile se justifie lorsque le visiteur doit choisir une destination, consulter des informations ou saisir quelque chose dans une application. Prenez cette décision avant de dimensionner les menuiseries autour de l'écran.

Configuration Contour avant en paysage : largeur × hauteur Luminosité Résolution native
YJC-550 non tactile 1275,51 × 747,12 mm 400 nits 3840 × 2160
YJC-550 tactile PCAP 1294,6 × 765,5 mm 400 nits 3840 × 2160

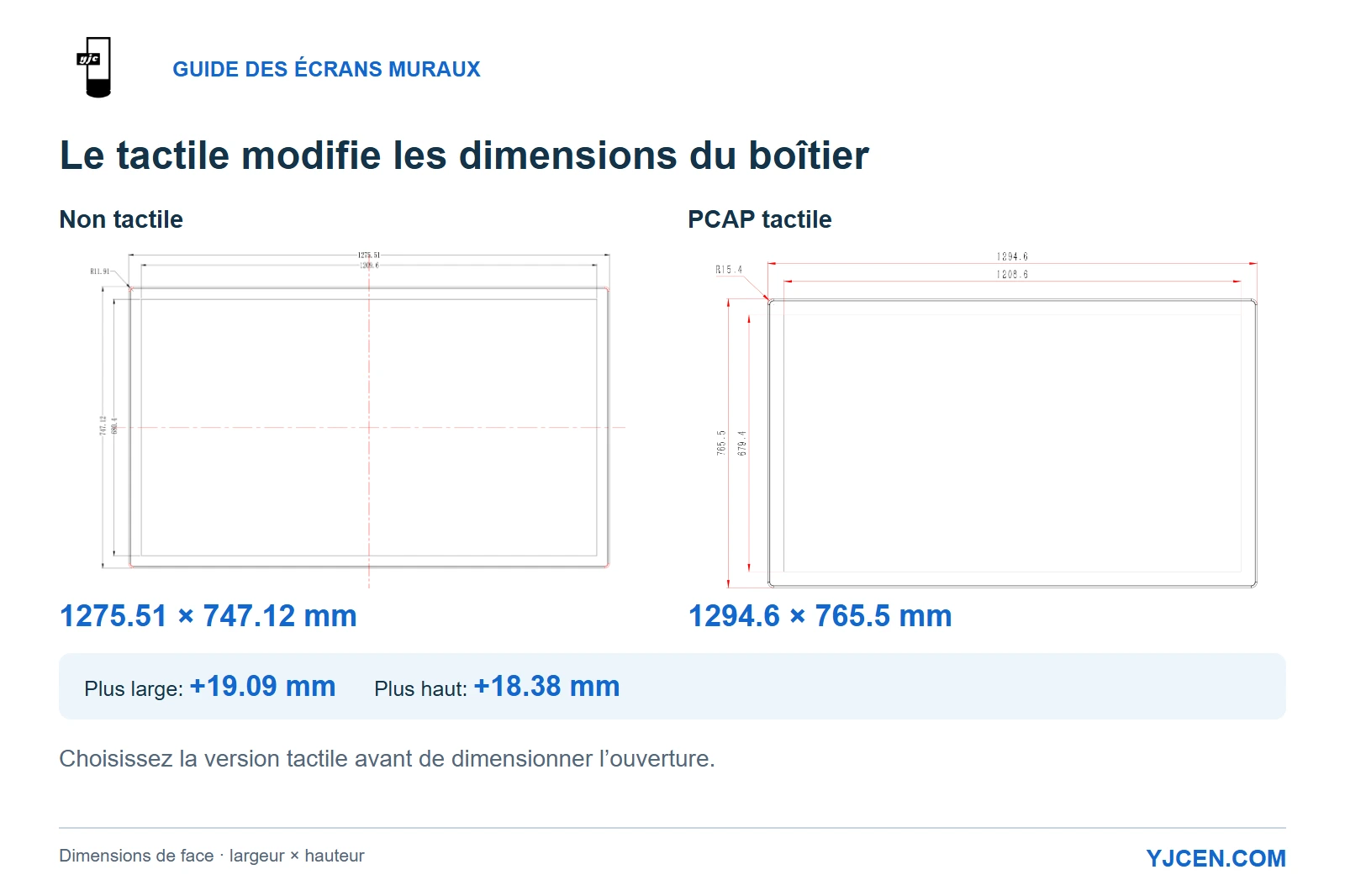

Vues de face originales d'écrans de 55 pouces non tactiles et tactiles PCAP, avec dimensions de boîtier et différences de taille calculées.
Le boîtier non tactile mesure 1275,51 × 747,12 mm ; le boîtier tactile PCAP mesure 1294,6 × 765,5 mm. La version tactile est plus large de 19,09 mm et plus haute de 18,38 mm.

Les deux plans de 55 pouces donnent un boîtier PCAP plus large de 19,09 mm et plus haut de 18,38 mm. Une ouverture réalisée exactement au contour du modèle non tactile serait donc trop petite pour la version PCAP. Une installation tactile encastrée doit utiliser le plan du modèle tactile dès le départ, même si la luminosité et la résolution native sont identiques.

Placez un écran tactile là où les utilisateurs peuvent s'approcher et atteindre les commandes. Un écran d'information non tactile peut être plus haut ou plus éloigné si le contenu reste lisible. L'application et le système doivent suivre l'interaction prévue : la dalle tactile fournit la saisie, tandis que le logiciel fournit la navigation et les actions.

3. Quel espace faut-il pour un écran fin ?

Pour une niche ajustée, nous dimensionnerions la cavité à partir du profil arrière complet. L'écran non tactile de 55 pouces présente une partie avant de 21,28 mm et un profil latéral total de 66,28 mm avec sa structure arrière ; la version PCAP mesure respectivement 24,4 mm et 68,4 mm.

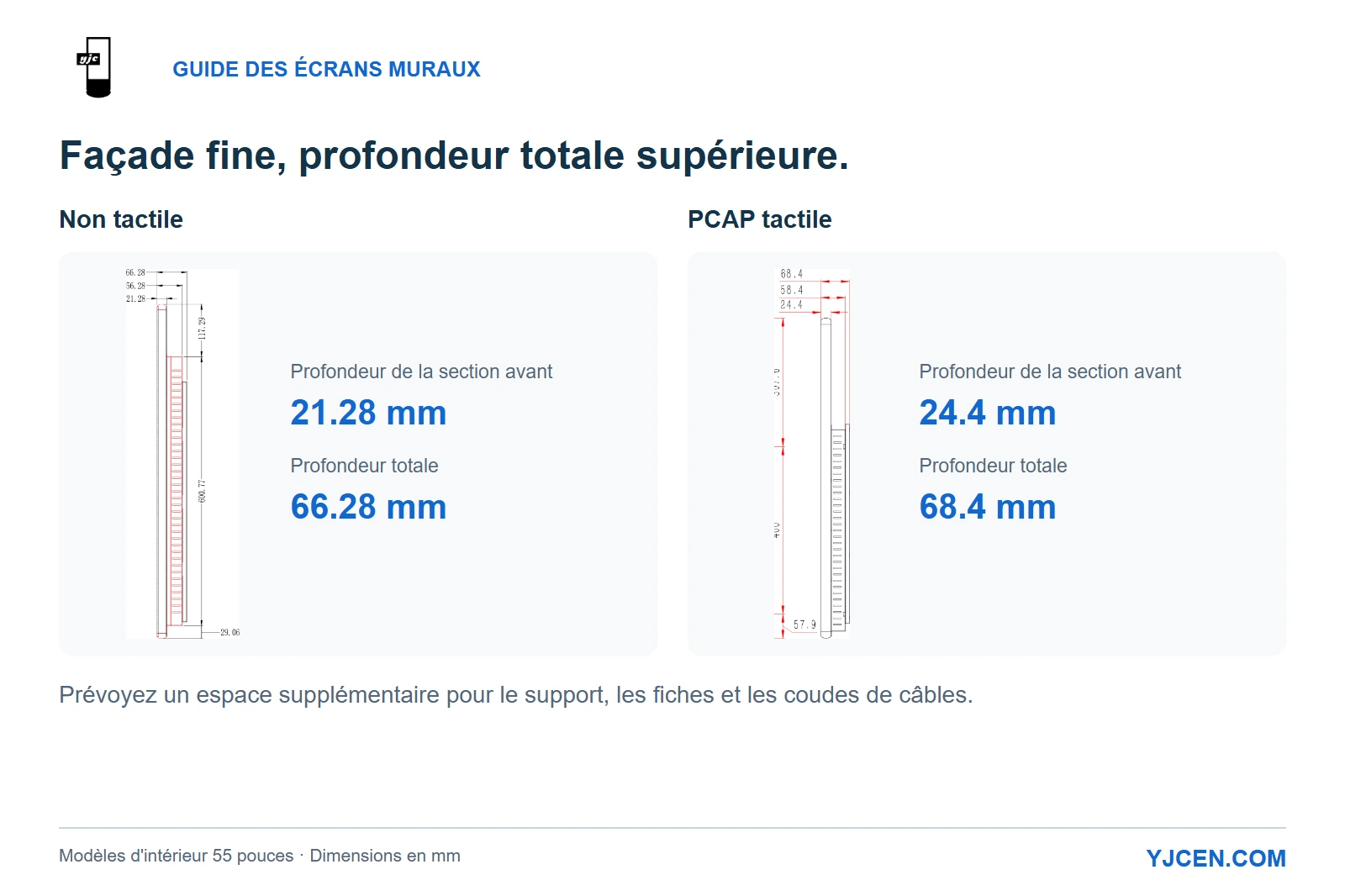

Vues latérales originales comparant la profondeur avant et le profil total d'écrans de 55 pouces non tactiles et tactiles PCAP.
Le plan non tactile indique une partie avant de 21,28 mm et un profil total de 66,28 mm ; la version PCAP indique 24,4 mm et 68,4 mm. La fixation et les câbles branchés demandent de l'espace supplémentaire.

La cavité doit aussi accueillir la fixation retenue, les connecteurs branchés et les courbures des câbles. Nous prévoirions un habillage démontable et des connexions accessibles lorsqu'un cadre fixe risquerait d'emprisonner l'appareil. L'installateur doit pouvoir libérer et retirer l'écran après la finition du mur.

Le YJC-550-OD-W extérieur de 55 pouces en paysage mesure 1420 × 930 × 198 mm et pèse 92 kg, contre 28 kg pour l'appareil intérieur non tactile. Son support et sa manutention doivent être définis avant de préparer l'ouverture murale. Ses dimensions et son poids influencent l'agencement même si le projet conserve un écran de 55 pouces.

4. Que résout le support fourni ?

Nous fournissons un support standard avec la gamme murale intérieure et un support renforcé avec la gamme extérieure. Ils apportent le matériel de fixation correspondant à l'écran. La nature du mur et les charges du site déterminent l'ancrage du support au bâtiment.

Il existe deux liaisons : de l'écran au support, puis du support au bâtiment. La présentation de l'interface FDMI de VESA concerne les interfaces de fixation normalisées des écrans ; la liaison au bâtiment nécessite toujours une conception adaptée à sa structure porteuse. Une interface d'écran standard peut être utilisée dans une structure de montage réalisée pour un site particulier.

Notre montage intérieur engage l'écran sur une platine murale. La fiche d'installation murale extérieure montre un appareil accroché, maintenu sur son support par des vis de fixation. Pour un habillage décoratif, nous laisserions la place nécessaire à cet engagement et à l'accès aux vis de retenue, afin que l'ouverture finie permette la pose comme la dépose.

Pour l'appareil extérieur de 92 kg, l'installateur a besoin du plan du modèle retenu et des détails du mur avant de définir fixation et levage. Le support fourni ne détermine pas à lui seul la capacité portante du bâtiment.

5. Où placer le lecteur, les câbles et les passages d'air ?

La lecture intégrée réduit le nombre d'équipements séparés derrière l'écran. Un lecteur externe est utile si une plateforme de lecture est déjà choisie, mais il demande son propre emplacement, son alimentation et sa connexion de signal. Nous fixerions cette disposition avant de positionner les prises murales ou de fermer la niche.

Solution de lecture prévue Éléments à prévoir dans l'agencement mural
Système Android ou Windows intégré Alimentation, connexion réseau choisie et accès pour la méthode de mise à jour prévue
Lecteur HDMI externe Configuration d'écran avec HDMI, emplacement du lecteur, alimentation et câble de signal
Mises à jour locales par USB Connexion USB accessible à l'équipe sur site après installation

La configuration Android intérieure possède deux ports USB et un port Ethernet RJ45. Le YJC-550-OD-W extérieur mentionne aussi une entrée HDMI ; pour un projet intérieur avec lecteur HDMI externe, spécifiez une configuration d'écran compatible HDMI. La connexion réseau et l'entrée vidéo du lecteur remplissent des fonctions différentes.

Le modèle intérieur de 55 pouces est donné pour 75 W maximum, contre 290 W maximum pour le modèle extérieur en paysage. Utilisez ces valeurs pour prévoir la charge des équipements raccordés, en incluant tout lecteur et bloc d'alimentation séparés. Ce sont des puissances maximales, pas des mesures de consommation moyenne.

Le plan extérieur en paysage indique une entrée d'air, une sortie d'air arrière et une entrée arrière du câble d'alimentation. L'habillage et les constructions voisines doivent laisser ces passages dégagés. Pour un encastrement, nous recommandons une coupe du mur réunissant profil arrière complet, espace de montage et passage des câbles, afin d'intégrer le boîtier sans bloquer l'air ni les connexions.

6. Quelle taille et quelle résolution conviennent au contenu ?

Nous choisirions la taille physique selon la plus petite information à lire depuis la position prévue. Si les prix ou les lignes d'annuaire sont trop petits, agrandissez la surface d'affichage ou réduisez la quantité d'informations par vue. Ajouter des pixels préserve les détails sans agrandir physiquement le texte.

Notre gamme intérieure non tactile comprend un modèle Full HD de 43 pouces et un modèle 4K UHD de 55 pouces. L'exemple mural extérieur de 55 pouces est Full HD : la résolution doit donc être choisie avec l'environnement et le contenu. Préparez un menu ou annuaire grandeur réelle dans l'orientation prévue avant de trancher.

Les horaires de fonctionnement et les besoins de lecture influencent aussi la configuration. Notre guide d'achat des écrans LCD professionnels explique comment ces choix s'articulent avec la taille et la résolution.

Prêt à choisir la configuration de votre écran mural ?

Envoyez une photo ou un croquis du lieu et un exemple de contenu, avec la taille souhaitée, la quantité et le pays de destination. Ajoutez les décisions qui influencent l'agencement mural :

  • Usage intérieur, face à une vitrine ou extérieur exposé, avec ensoleillement et horaires de fonctionnement.
  • Portrait ou paysage, avec ou sans tactile.
  • Pose en applique ou encastrement, avec nature du mur et espace disponible.
  • Lecture Android ou Windows intégrée, ou lecteur externe et connexions nécessaires.

Nous pouvons recommander une configuration et fournir ses plans produit et documents d'installation. Votre équipe pourra alors coordonner écran, connexions et espace de dépose avec la conception du mur avant fabrication.
