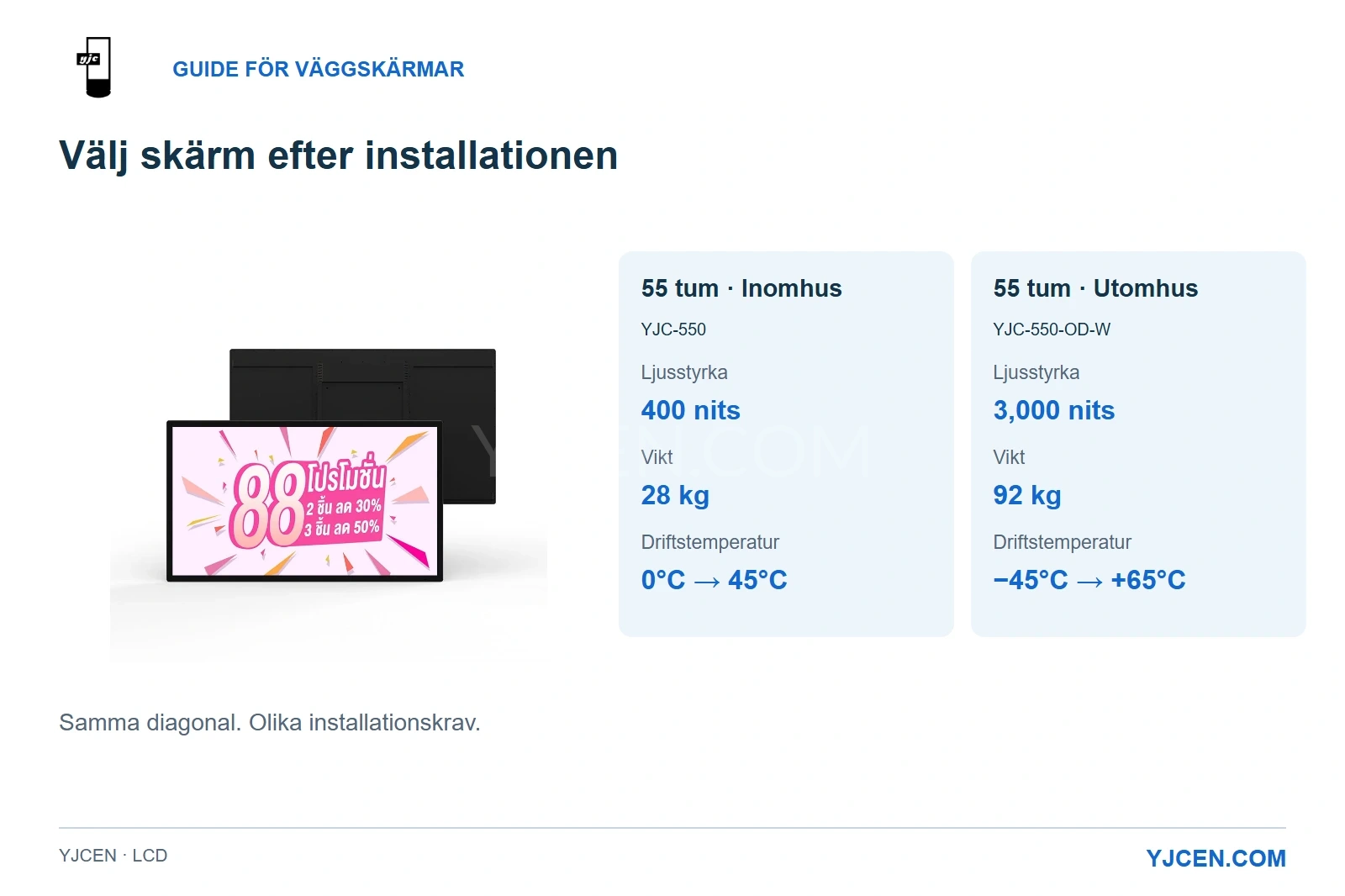

Inomhusmodellen på 55 tum ger 400 nits, väger 28 kg och arbetar vid 0 °C till 45 °C. Utomhusmodellen på 55 tum ger 3 000 nits, väger 92 kg och arbetar vid −45 °C till +65 °C.
För väggmonterad digital skyltning väljer vi skärm efter exponering och användarnas uppgift och planerar sedan hela installationen kring den. Våra digitala informationsskärmar för inomhusbruk passar reklam- och informationsväggar inomhus; ett gatuvänt skyltfönster eller en utsatt fasad behöver en annan konfiguration. Bestäm pekfunktion, uppspelning och monteringsåtkomst innan en inramning byggs, eftersom valen påverkar hölje, anslutningar och utrymmet för att ta ned skärmen.
1. Vilken skärm passar på platsen?
För en lobby- eller kontorsvägg utan starkt solljus skulle vi börja med en inomhusskärm. Bakom skyltfönsterglas kräver dagsljus och reflexer en fönsteranpassad konfiguration; på en utsatt yttervägg blir även väderskydd och drifttemperatur en del av valet.
| Plats | Rekommenderad utgångspunkt | Huvudskäl |
|---|---|---|
| Inomhusvägg i lobby, butik eller kontor | Kommersiell LCD-skyltning för inomhusbruk | Utformad för belysning och driftförhållanden inomhus |
| Innanför ett skyltfönster, vänt mot gatan | Fönsterskärm med hög ljusstyrka | Dagsljus och reflexer påverkar även när skärmen står bakom glas |
| Yttervägg som utsätts för väder | Väggmonterad utomhusskärm | Kombinerar ljusstyrka för utomhusbruk med kapslingsskydd och lämpligt temperaturområde |
Vår 55-tumsmodell YJC-550 för inomhusbruk ger 400 nits och arbetar vid 0 °C till 45 °C. Utomhusmodellen YJC-550-OD-W på 55 tum kombinerar 3 000 nits, IP65 och ett driftområde på −45 °C till +65 °C med temperatur- och fläktstyrning. Vi skulle välja utomhuskonfigurationen för en utsatt fasad, även under ett skärmtak om fukt, dagsljus eller temperatur fortfarande ligger utanför inomhusmodellens avsedda förhållanden.
I bostadsprojektet i Storbritannien visar 50 stående 49-tumsskärmar vid hissarna vertikala meddelanden om aktiviteter och evenemang. För den typen av information ger stående montering en vertikal innehållsyta utan att ta golvyta.
Skärmens riktning påverkar både läsbarhet och synlighet. NIST:s arbete om läsbarhet i solljus förklarar hur omgivningsljus och reflexer påverkar bilden. Ljusstyrka, betraktningsvinkel och närliggande reflekterande ytor hör därför till samma beslut om placering.
Om den användbara betraktningsplatsen ligger långt från en lämplig vägg kan en fristående enhet passa bättre. Vår jämförelse mellan väggmonterade och fristående utomhusskärmar behandlar det valet av placering.
2. Ska människor läsa eller trycka på skärmen?
Vi rekommenderar skärmar utan pekfunktion för reklam, menyer och meddelanden som läses utan att något väljs. Pekfunktion behövs när besökaren ska välja en destination, söka information eller mata in något i en applikation. Bestäm detta innan omgivande snickerier måttsätts.

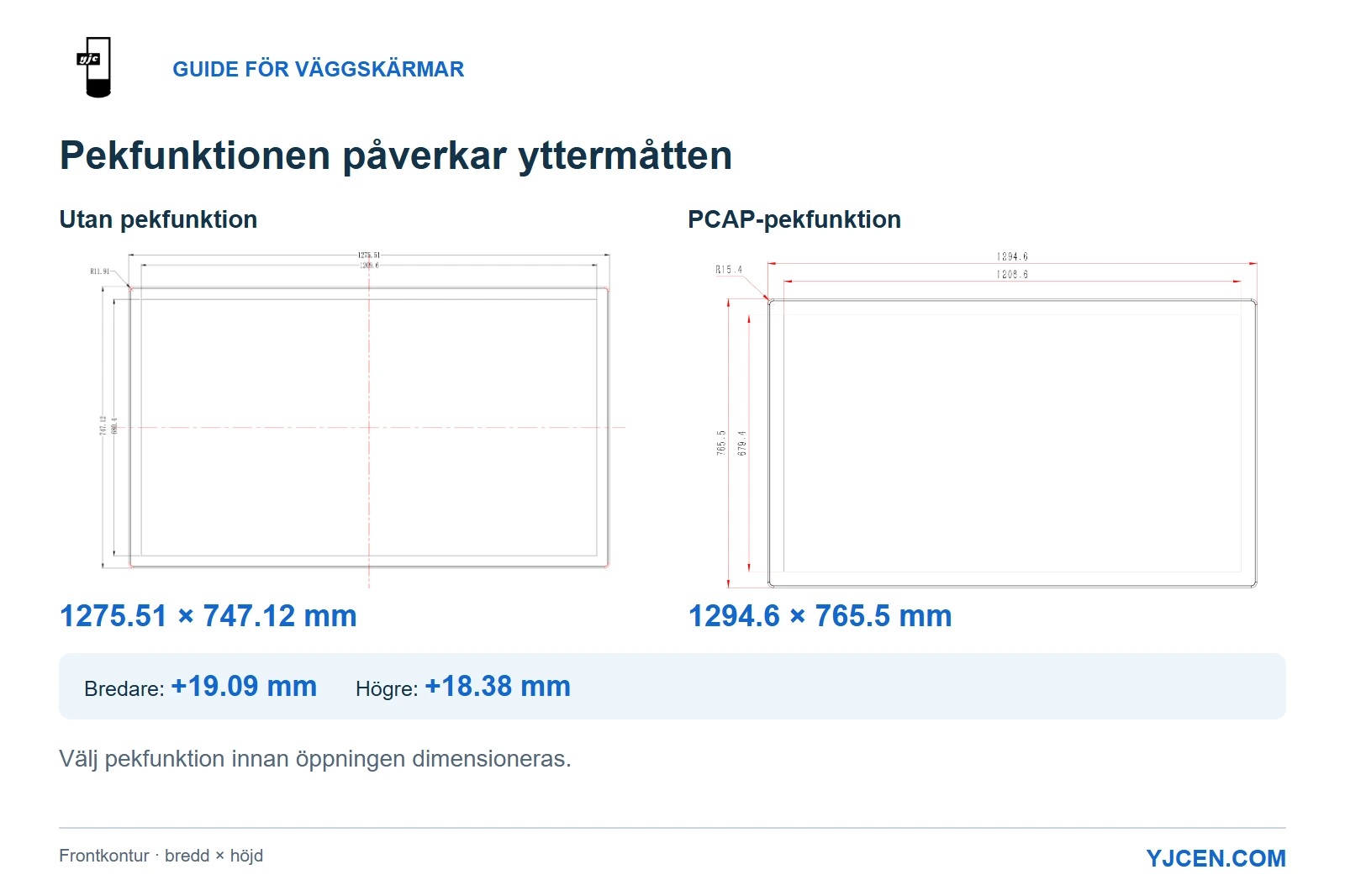

| Konfiguration | Yttermått framifrån i liggande läge: bredd × höjd | Ljusstyrka | Panelens upplösning |
|---|---|---|---|
| YJC-550 utan pekfunktion | 1275,51 × 747,12 mm | 400 nits | 3840 × 2160 |
| YJC-550 med PCAP-pekskärm | 1294,6 × 765,5 mm | 400 nits | 3840 × 2160 |

PCAP-höljet är 19,09 mm bredare och 18,38 mm högre, beräknat från de två 55-tumsritningarna. En öppning som görs exakt efter konturen för modellen utan pekfunktion blir därför för liten för PCAP-versionen. En infälld pekskärm behöver pekmodellens ritning från början, även om ljusstyrka och panelupplösning är samma.
Placera pekskärmen så att de avsedda användarna kan komma fram och nå reglagen. En informationsskärm utan pekfunktion kan sitta högre eller längre bort om innehållet fortfarande går att läsa. Applikation och operativsystem ska följa interaktionen: pekpanelen ger inmatning, medan programvaran ger navigering och funktioner.
3. Hur mycket utrymme behöver en tunn skärm?

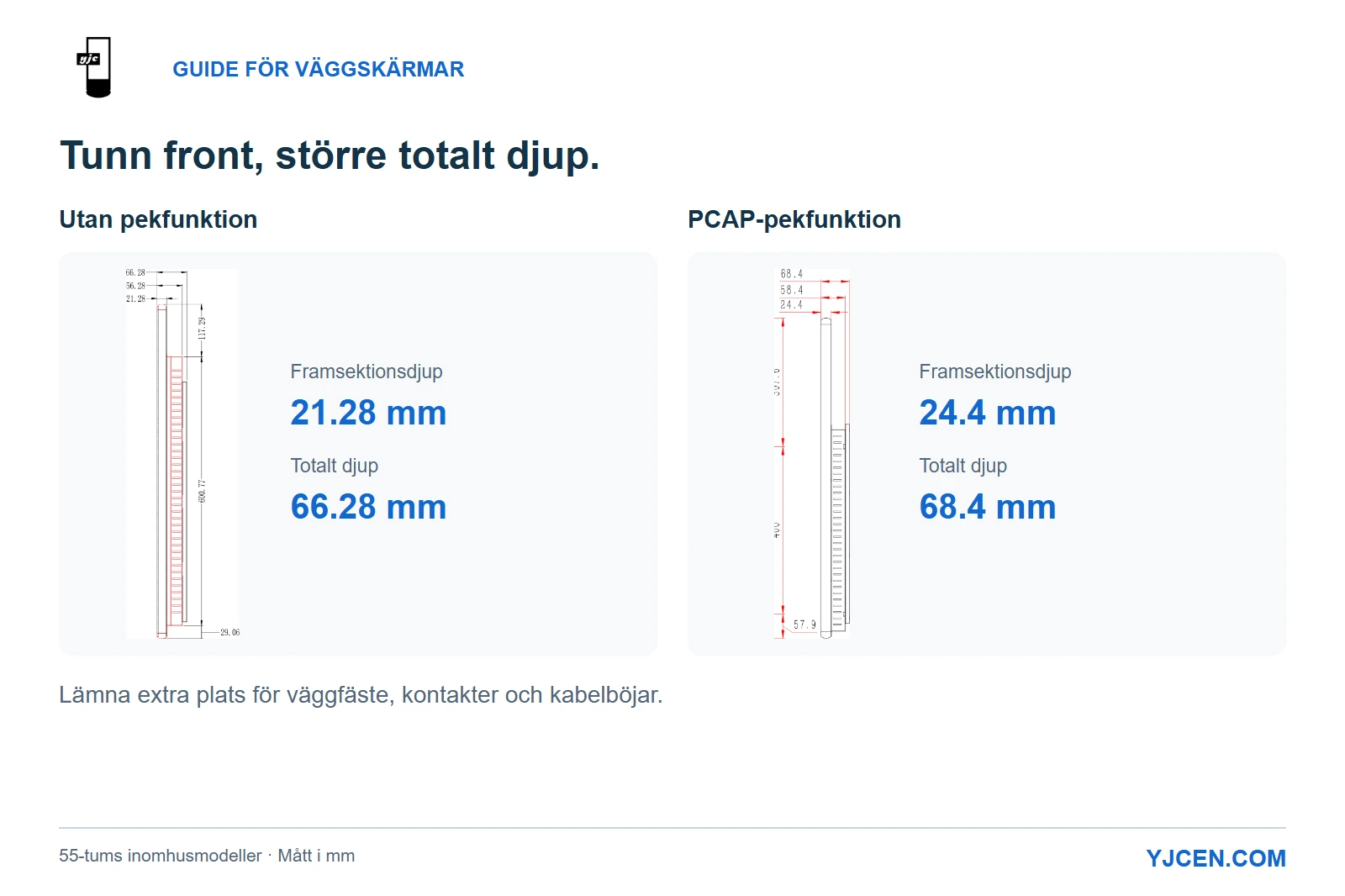

För en tätt anpassad nisch skulle vi dimensionera hålrummet efter hela bakprofilen. Den 55-tumsmodell som saknar pekfunktion har en främre del på 21,28 mm och en total sidoprofil på 66,28 mm inklusive bakstycket; PCAP-versionen mäter 24,4 respektive 68,4 mm.

Nischen måste också rymma vald montering, anslutna kontakter och kabelböjar. Vi skulle använda löstagbar inramning och åtkomliga anslutningar där en fast ram annars skulle låsa in enheten. Installatören behöver kunna lossa och ta ut skärmen när väggens ytskikt är färdigt.
Den liggande utomhusmodellen YJC-550-OD-W på 55 tum mäter 1420 × 930 × 198 mm och väger 92 kg, jämfört med 28 kg för inomhusmodellen utan pekfunktion. Bärning och hantering av utomhusenheten behöver bestämmas innan väggöppningen förbereds. Mått och vikt påverkar vägglayouten även när projektet behåller samma skärmstorlek på 55 tum.
4. Vad löser det medföljande fästet?
Vi levererar ett standardfäste med de väggmonterade inomhusskärmarna och ett förstärkt fäste med utomhusserien. De ger monteringshårdvaran för respektive skärm. Väggmaterial och laster på platsen avgör hur fästet förankras i byggnaden.
Det finns två förbindelser: skärmen till fästet och fästet till byggnaden. VESA:s översikt av Flat Display Mounting Interface gäller standardiserade monteringsgränssnitt för skärmar; infästningen i byggnaden behöver fortfarande dimensioneras för den bärande konstruktionen. Ett standardgränssnitt på skärmen kan användas i en monteringskonstruktion som byggs för en viss plats.
Vid vår inomhusmontering hakar skärmen i en väggplatta. Installationsbladet för utomhusmodellen visar en inhakad enhet som säkras på väggfästet med monteringsskruvar. Med en dekorativ inramning skulle vi lämna utrymme för inhakningen och åtkomst till låsskruvarna, så att den färdiga öppningen medger både montering och demontering.
För utomhusenheten på 92 kg behöver installatören modellritningen och uppgifter om väggens konstruktion innan infästning och lyft planeras. Det medföljande fästet anger inte ensamt byggnadens bärförmåga.
5. Var ska spelare, kablar och kylluft få plats?
Inbyggd uppspelning minskar mängden separat utrustning bakom skärmen. En extern spelare är användbar när projektet redan har valt en uppspelningsplattform, men behöver egen plats, ström och signalanslutning. Vi skulle bestämma detta innan vägguttag placeras eller en nisch stängs.
| Planerad uppspelning | Vad vägglayouten måste ge plats för |
|---|---|
| Inbyggt Android- eller Windows-system | Ström, vald nätverksanslutning och åtkomst för den planerade uppdateringsmetoden |
| Extern HDMI-spelare | En skärmkonfiguration med HDMI, plats för spelaren, dess strömförsörjning och signalkabel |
| Lokala uppdateringar via USB | En USB-anslutning som personalen på plats kommer åt efter installationen |
Android-konfigurationen för inomhusbruk har två USB-portar och en Ethernetport av typen RJ45. Utomhusmodellen YJC-550-OD-W listar även en HDMI-ingång; välj en skärmkonfiguration med HDMI för ett inomhusprojekt som använder extern HDMI-spelare. Nätverksanslutningen och spelarens videoingång har olika uppgifter.
Den 55-tums inomhusmodellen är märkt för högst 75 W och den liggande utomhusmodellen för högst 290 W. Använd värdena när den anslutna belastningen planeras, inklusive eventuell separat spelare och strömförsörjning. Det är maximala märkvärden, inte mätningar av genomsnittlig elförbrukning.
Ritningen för den liggande utomhusmodellen visar luftintag, luftutlopp baktill och bakre införing för strömkabeln. Inramning och omgivande byggdelar måste lämna dessa vägar fria. För en nisch rekommenderar vi ett väggsnitt som visar hela bakprofilen, monteringsutrymmet och kabelvägen tillsammans, så att höljet får plats utan att luftflöde eller anslutningar blockeras.
6. Vilken storlek och upplösning passar innehållet?
Vi skulle välja fysisk storlek efter den minsta information som ska kunna läsas från den avsedda platsen. Om priser eller poster i en katalog är för små, öka visningsytan eller minska mängden information i varje vy. Fler pixlar bevarar detaljer men gör inte texten fysiskt större.
Vår inomhusserie utan pekfunktion har en Full HD-modell på 43 tum och en 4K UHD-modell på 55 tum. Det väggmonterade utomhusexemplet på 55 tum är Full HD, så upplösningen måste väljas tillsammans med miljö och innehåll. Förbered en meny eller katalog i full storlek i avsett stående eller liggande läge innan valet fastställs.
Drifttider och uppspelningskrav påverkar också konfigurationen. Vår inköpsguide för kommersiell LCD-skyltning förklarar hur dessa val hänger ihop med storlek och upplösning.
Redo att välja en konfiguration för väggen?
Skicka ett foto eller en skiss av platsen och ett innehållsexempel, tillsammans med önskad storlek, antal och destinationsland. Ta med beslut som påverkar vägglayouten:
- Inomhus, fönsterplacering eller utsatt utomhusbruk, inklusive solinstrålning och drifttider.
- Stående eller liggande, med eller utan pekfunktion.
- Utanpåliggande montering eller infälld inramning, med väggmaterial och tillgängligt utrymme.
- Inbyggd uppspelning med Android eller Windows, eller extern spelare med nödvändiga anslutningar.
Vi kan rekommendera en konfiguration och tillhandahålla produktens ritningar och installationsdokument. Ert team kan sedan samordna vald skärm, anslutningar och demonteringsutrymme med väggkonstruktionen innan tillverkningen börjar.
