Ett HDCP-fel tyder på ett problem med en skyddad digital videoanslutning eller dess autentisering. I en installation för digital skyltning kan signalvägen omfatta spelare, signalväxel, signalförlängare, videoväggsprocessor och skärm. Om bara skärmen kontrolleras kan den enhet eller anslutning som orsakar felet förbises.
En svart skärm bevisar inte i sig ett HDCP-fel. Börja med det exakta meddelandet och de förhållanden som utlöser felet. Guiden förklarar skillnaden mellan innehållsskydd och vanliga signalinställningar och ger sedan en praktisk arbetsgång för att hitta den del av skyltningssystemet där problemet uppstår.
Vad HDCP gör i ett skärmsystem
HDCP står för High-bandwidth Digital Content Protection. Digital Content Protection LLC, som licensierar tekniken, beskriver autentisering mellan sändande och mottagande enheter. Källan kan kontrollera om den anslutna mottagaren är behörig innan skyddat innehåll överförs.

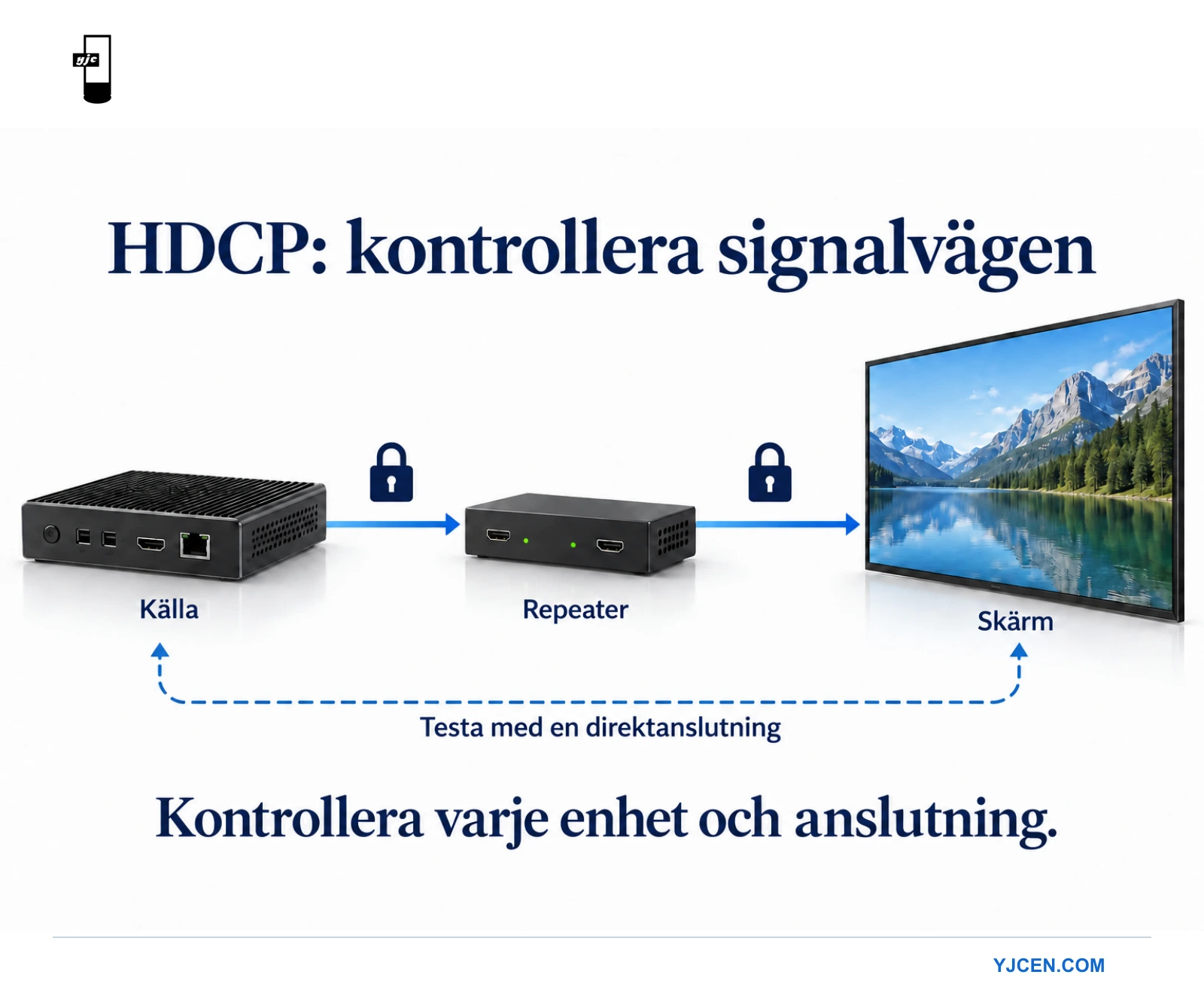

Källan är enheten som skickar signalen och mottagaren är skärmen. Utrustning däremellan kan fungera som repeater: den tar emot skyddad video och sänder den vidare. Hela kedjan måste stödja kraven från källa och innehåll.
För digital skyltning är detta relevant när en skyddad källa ingår i installationen. Det innebär inte att varje menybild eller egenproducerad annons är skyddad. Fastställ vilket innehåll som utlöser problemet innan utrustning eller inställningar ändras.
HDCP, HDMI och EDID är olika saker
HDMI är ett anslutningsgränssnitt. HDCP gäller innehållsskydd över en digital anslutning som stöder det. EDID beskriver skärmens egenskaper för källan. Funktionerna samverkar, men att lösa ett slags problem löser inte automatiskt de andra.
En källa kan hitta ett bildformat som stöds men ändå inte kunna visa skyddad video. Omvänt kan en svart skärm bero på ett signalformat som inte stöds, fel ingång eller en urkopplad kabel innan innehållsskyddet blir relevant. Vår EDID-guide för digital skyltning förklarar utbytet av kapacitetsinformation separat.
Dra inte slutsatsen att HDCP stöds enbart utifrån en HDMI-beteckning. Kontrollera exakt enhet, ingång, utgång och HDCP-version. För en signalväxel eller processor behöver kraven på båda sidor bekräftas, liksom hur dokumenterade driftlägen hanterar den planerade signalvägen.
Dokumentera först vad som fungerar och vad som inte gör det
Gör en kort symtomanteckning innan något kopplas ur. Ange meddelande, vald ingång, källprogram och om felet uppstår vid start, efter viloläge eller vid innehållsbyte. Spara relevant statusinformation från enheternas tillgängliga menyer.
| Iakttagelse | Vad som bör kontrolleras | Vad det inte bevisar |
|---|---|---|
| Uttrycklig HDCP-varning | Autentiseringsstatus och versioner som stöds | Att själva LCD-panelen är defekt |
| Menyn syns, men skyddat programinnehåll ger svart bild | Signalvägen för skyddat innehåll | Att hela kabelsträckan är felfri |
| Ingen bild med något innehåll | Strömförsörjning, ingång, signalformat och anslutningar | Att HDCP är orsaken |
| Direkt anslutning fungerar | Mellanliggande enheter och deras inställningar | Att alla utgångsvägar fungerar likadant |
| Fel efter viloläge | Återgång från viloläge och återanslutningsordning | Att byte av skärm löser problemet |
Viss utrustning har användbara indikatorer för autentisering. Till exempel beskriver Extrons dokumentation för MLS 608 en kontroll av utgångens HDCP-kompatibilitet när krypterat innehåll väljs. Indikatorernas betydelse beror på modell. Använd manualen för den installerade utrustningen i stället för att tillämpa en annan enhets statusbeteckningar.
Testa den enklaste anslutning som stöds
Skapa en referens för jämförelsen
Anslut under ett överenskommet servicefönster källan direkt till en kompatibel skärm med en kabel som är känd att fungera. Välj rätt ingång och ett format som båda enheterna stöder. Följ tillverkarnas instruktioner för anslutning och startordning.
Kontrollera först det vanliga skyltningsinnehållet och sedan det skyddade innehåll som ni har rätt att spela upp och som utlöste felet. Dokumentera båda resultaten. Att en inställningsmeny eller en oskyddad testbild visas bekräftar bara en del av flödet. Det visar inte att skyddad uppspelning fungerar.
Lägg till mellanliggande enheter en i taget

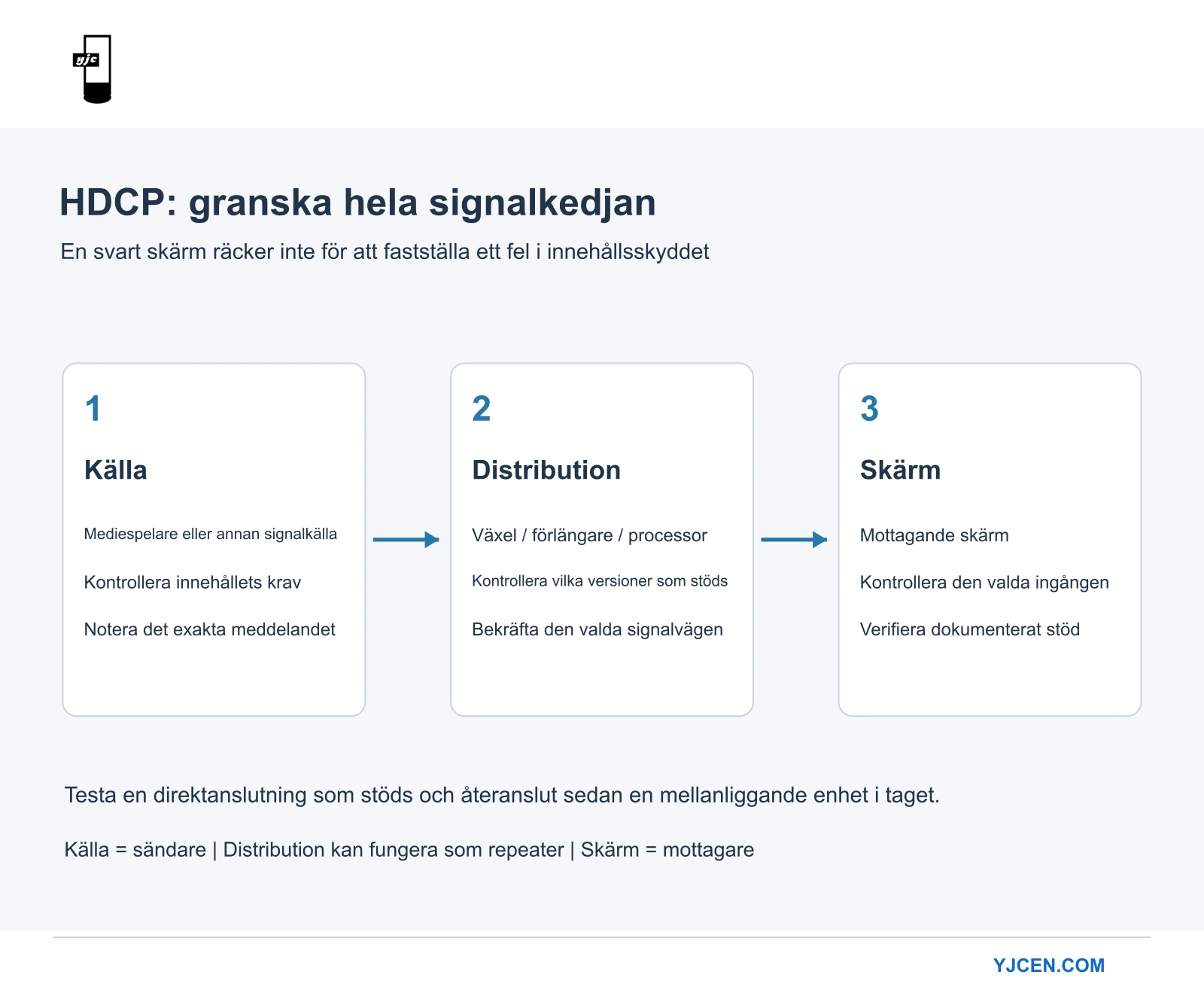

Om direktanslutningen fungerar, återställ den planerade signalvägen steg för steg. Lägg till signalväxel, signalförlängare eller processor enligt installationsplanen och upprepa samma test. Behåll källans och skärmens inställningar under jämförelsen av varje steg.
Dokumentera det första steget där beteendet förändras. Det avgränsar diskussionen med integratören och motverkar att hela systemet byts ut på grund av en enda rapport om svart bild. En skillnad visar vad som behöver undersökas vidare, inte nödvändigtvis att en viss enhet är defekt.
Kontrollera versioner, portar och hela signalvägen
Dokumentera modellnummer och de portar som används. En enhet kan ha olika funktioner på olika in- och utgångar. Be leverantören bekräfta den exakta kombinationen från källa till skärm, inklusive önskat innehållsformat och skyddsversion.
Kontrollera varje avsedd signalväg i ett system med flera utgångar. Att anslutningen till en skärm fungerar visar inte att en annan förgrening, adapter eller processorutgång stöds. Spara en förteckning över signalvägar och hårdvarukonfiguration så att framtida ersättningsenheter kan jämföras med den.
Vår guide om styrenheter för videoväggar tar upp övergripande planering av ingångar, utgångar och bildlayout. Behandla skyddad uppspelning som ett ytterligare kompatibilitetskrav när det ingår i projektet. Anta inte att den stöds utifrån styrenhetens maximala upplösning.
Kablar, viloläge och programvaruändringar
Kontrollera åtkomliga anslutningar efter lösa kontakter, dragbelastning och skadade kabeländar. Prova vid felsökningen en kabel av lämplig typ som är känd att fungera. Felet kan beröra kommunikation eller signalintegritet. En välbekant kontakt är därför inget bevis på att kabeln passar hela signalvägen.
Upprepa testet efter en normal avstängnings- och startcykel. Publika skärmar följer ofta schemalagda drifttider. Ett system som fungerar direkt efter installationen måste också kunna återgå till drift nästa morgon. Dokumentera eventuell nödvändig ordningsföljd i överlämningsinstruktionerna.
Gå igenom ändringar av fast programvara eller program med integratören om problemet började efter en uppdatering. Följ leverantörens dokumenterade arbetsgång och behåll uppgifterna om den befintliga konfigurationen. Undvik att ändra flera enheter samtidigt eftersom resultatet då blir svårt att spåra.
Vad som bör skickas till teknisk support
Skicka en enkel ritning över signalvägen, modellnummer, portbeteckningar, utgångsformat, exakt felmeddelande och källprogram. Ange vilka direktanslutna och stegvisa tester som fungerade. Beskriv om problemet gäller allt innehåll eller bara en skyddad källa.
När du planerar en professionell LCD-videovägg eller en installation för digital skyltning kan du be YJCEN bekräfta kraven på skärmsidan tillsammans med kraven för spelare och distributionsutrustning. Enighet om hela konfigurationen är mer användbar än en allmän förfrågan om en HDMI-skärm.
Vanliga frågor om HDCP-felsökning
Betyder ett HDCP-fel att skärmen är trasig?
Nej. Autentisering, versionsstöd, mellanliggande utrustning och anslutningar kan vara inblandade. Kontrollera hela kedjan och det exakta symtomet innan det avgörs vilken del som behöver service.
Kan ändrad upplösning lösa problemet?
Det kan hjälpa till att identifiera en begränsning i format eller signalväg, men är ingen allmän lösning på HDCP-fel. Använd dokumenterade inställningar som stöds och testa innehållet i det format projektet faktiskt kräver.
Kan en splitter garantera kompatibilitet?
Nej. Den tillför ännu en enhet som måste verifieras. Använd en signalväg som stöds och uppfyller kraven, och bekräfta funktionen med faktisk källa, skärmar och innehåll före utrullning.
