Specificera en outdoor väggmonterad enhet när en lastkontrollerad fasad kan bära kapslingsvikten och gångbanan måste hållas fri. Specificera en fristående outdoor-totem när det saknas användbar vägg, eller budskapet måste stå på ett torg, stationsangöring eller parkeringsväg. Problemet är strukturellt, inte kosmetiskt: väggjobb misslyckas när fästen ignorerar vikten från måttritningen; fristående jobb misslyckas när bottenplatta och fundamentdetaljer gissas i stället för att tas från den valda modellritningen. OD-W och OD-F är båda IP65 och IP65 and 3000 nitsSkriv IP65 och hela modellkoden, t.ex. YJC-550-OD-WRFQ.

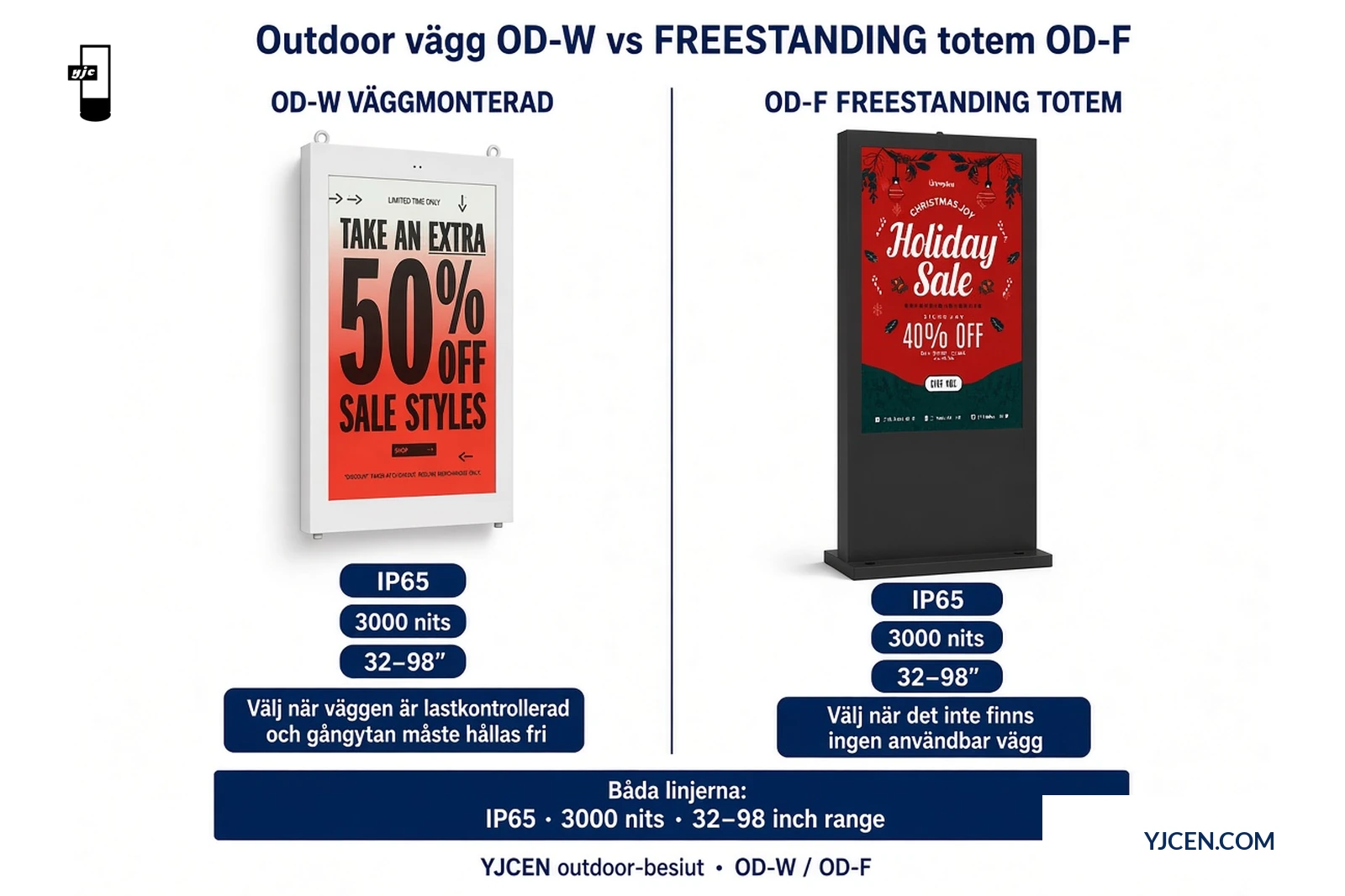

Outdoor-väggmontage vs fristående totem: skillnaden på en minut
En wall-mounted enhet — till exempel YJC-550-OD-W — hänger på en byggnadsfasad. Varje Outdoor Wall-Mounted Digital Signage-enhet levereras med en förstärkt väggkonsol. Installatören matchar väggstruktur, vikt, fästen och kabelväg mot måttritningen för den modellen.
A En fristående outdoor-totem — till exempel 55-tumsmodellen YJC-550-OD-F — har egen golvkapsling och basfäste. Använd Outdoor Digital Kiosk där det saknas användbar vägg. Er markentreprenör sätter fundamentet från den valda OD-F-modellritningen. Basmått och fästpositioner måste kontrolleras på den ritningen före fundamentarbete.
Beslutstabell: vilken monteringstyp att specificera
| Fråga | Föredra väggmonterat (OD-W) | Föredra fristående totem (OD-F) |
|---|---|---|
| Väggstruktur tillgänglig och lastkontrollerad? | Ja — välj OD-W och bekräfta vikt + fästen på måttritningen | Ingen användbar / felvänd vägg → OD-F |
| Golvurtag / bottenplatta / fundament tillåtet? | Krävs inte för displaykapslingen (väggen bär lasten) | Krävs — använd basfästet från den valda OD-F-ritningen |
| Torg eller öppen entré utan användbar väggfas? | Använd bara om en kontrollerad väggfas finns vid budskapspunkten | Primärer Pfad — Totem steht im Laufweg |
| Måste gångbanan hållas fri? | Ja — väggmontage håller golvet fritt | Endast om det planerade fotavtrycket fortfarande lämnar den krädda fria bredden |
| Behövs budskap på två sidor? | En sida. Välj landscape eller portrait. | Dubbelsidig finns på 75″ och 86″. Ange enkel- eller dubbelsidig på RFQ. |
| Serviceåtkomst (front/sida vs kapslingsdörrar)? | Planera front-/sidåtkomst vid väggfasen enligt väggritningen | Planera åtkomst via kapslingsdörrar enligt golvtotem-ritningen |
| RFQ måste innehålla: storlek, orientering, IP, monteringsritning | 32–98″, landscape eller IP65IP65, väggmått-PDF | 32–98″, portrait, enkel-/dubbelsidig, IP65totemmått-PDF |

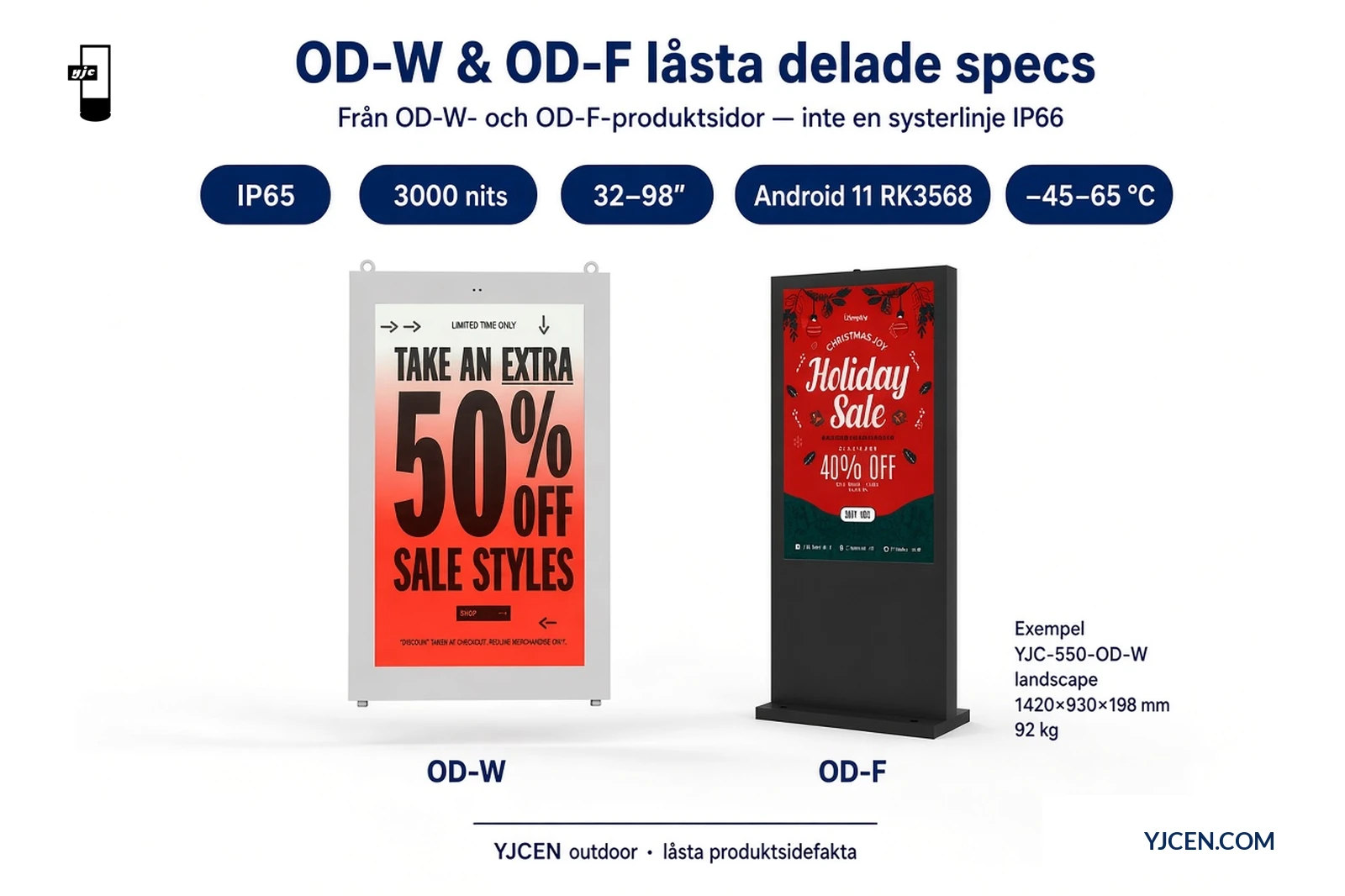

OD-W och OD-F i korthet:
- Vägg (OD-W): (OD-W): IP65, 3000 cd/m², 32–98″. Modellkoder: YJC-320-OD-W, YJC-430-OD-W, YJC-490-OD-W, YJC-550-OD-W, YJC-650-OD-W, YJC-750-OD-W, YJC-860-OD-W, YJC-980-OD-W (landscape- och portrait-tabeller). Förstärkt väggfäste, Android 11 Android 11 RK3568−45–65 −45–65 °C24/7.
- Golvtotem (OD-F): IP65, 3000 nits med auto ljusstyrka, 32–98″. Modellkoder: YJC-320-OD-F, YJC-430-OD-F, YJC-490-OD-F, YJC-550-OD-F, YJC-650-OD-F, YJC-750-OD-F, YJC-860-OD-F, YJC-980-OD-F (portrait primärt; enkel- och dubbelsidiga alternativ på ritningar). Android Android 11 RK3568, −45–65 °C24/7.
När väggmontage är rätt val
- Byggnadsfasad, butiksvägg, köpcentrumutsida eller info-punkt vid bostadsentré där en lastkontrollerad väggfas finns vid budskapsplatsen.
- Gångbanan måste hållas fri — kapslingen hänger på väggen, så displayens eget golvavtryck tas bort från vägen.
- Den förstärkta väggkonsolen ligger i kartongen. Er installatör kontrollerar ändå struktur, fästen och kabelväg mot lasten 92 kg (YJC-550-OD-W landscape).
- OD-W finns i landscape eller portrait. YJC-550-OD-W: mm / 92 kg landscape; 891 landscape; × 148 mm portrait.
- Hämta mått-PDF för er modell från Nedladdningar innan ni dimensionerar fästena.
När fristående totem är rätt val
- Ingen användbar vägg, väggen vetter fel, eller budskapet måste sitta i ett torgstråk, stationsinfart eller parkeringsinformationspunkt.
- YJC-550-OD-F is 1990 × 800 and 120 kg125 mm och 120 kg. Ta bottenplattans mått och ankarpositioner från ritningen.
- Behöver ni två sidor? Dubbelsidig erbjuds på 75″ and 86″ 86″-totem.
- Stående är primär orientering på golvlinjen; bekräfta vald storlek på ritningen före RFQ-låsning.
Platsregler innan ni gjuter eller borrar
Lägg dessa regler i specificerarens paket innan betong eller ankare beställs:
- Väggväg — matcha struktur mot vikten i Exempel: YJC-550-OD-W landscape är 92 kg92 kg. Bekräfta underlag, ankartyp och kabelväg mot den valda OD-W-mått-PDF:en. Det förstärkta väggfästet levereras med kapslingen; platsen kontrollerar ändå väggen.
- Fristående — markentreprenören gjuter enligt OD-F-ritningen: bottenplatta, ankarpositioner, fotavtryck.
- Behåll fri bredd på torginstallationer. Om totemet står i gångvägen, bekräfta att det planerade fotavtrycket fortfarande lämnar den krävda fotgängarbredden efter fundamentarbete.
- Planera ambient mot driftsfönstret. Båda linjerna kör 24/7 från −45 till 65. Check your site’s record lows and highs against that window.
- Ström AC 100–240 V100–240 V; ange destinationsland och antal i RFQ.
- Vindlast är platsingenjörens beslut: ge dem modellritningen och er lokala kod. Installation offertberäknas av er lokala installatör.
- IP på OD-W och OD-F är IP65är IP65. Om specifikationen kräver IP66, byt till linjen outdoor IP66 display.
Kort, OS och offlinespelning
Båda produktsidorna OD-W och OD-F låser samma kontrollerstack: Android 11, RK3568 2,0 GHz, 2 2 GB / 32 GB eMMCGB eMMC, USB×2, HDMI-IN×1, RJ45, Wi-Fi/LAN, valfri 3G/4G.
Integratorlås före överlämning:
- Bekräfta att CMS eller player-app är installerad och startar till den godkända spellistan.
- Förladda mediapaketet till lokal eMMC (eller godkänd USB-media) så uppspelningen fortsätter när WAN eller mobil faller.
- Testa HDMI-IN om platsen också matar en livesignal.
- Dokumentera vem som uppdaterar lokalt innehåll efter installation och hur enheten återhämtar efter strömavbrott (24/7 utomhustjänst).
OD-F justerar ljusstyrkan automatiskt; OD-W kör fast 3000 cd/m².
Hur IP anges på RFQ
- Varje väggkod från YJC-320-OD-W to YJC-980-OD-W is IP65och detsamma gäller varje golvkod YJC-320-OD-F to YJC-980-OD-FSkriv IP65 på RFQ.
- Om specifikationen kräver IP66, byt till linjen outdoor IP66 display.
- Kapslings-IP ersätter inte strukturell eller fundamentbedömning för totem, eller väggfästbedömning för väggenheter.
RFQ-checklista före offert (klistra in i e-post)
- Storlek (32–98″) och modellkod, t.ex. YJC-550-OD-W or YJC-550-OD-F
- Orientering: liggande och/eller stående (vägg har båda tabellerna; totem stående primärt — bekräfta på ritning)
- Totem: enkel- eller dubbelsidig
- IP: IP65 (OD-W / OD-F)
- Monteringsritning / mått-PDF (väggfäste eller totem-basfäste från den valda modellen)
- Plats: väggstrukturkontroll eller or bas- / fundamentplan från ritningen
- Uppspelning: vem laddar den lokala spellistan
- Strom: AC 100–240 V; Zielland; Menge
FAQ
När ska jag välja outdoor väggmonterat framför ett fristående totem?
Välj väggmontering när en lastkontrollerad vägg finns vid budskapspunkten och gångbanan måste hållas fri. Välj en fristående totem när det saknas användbar vägg, eller budskapet måste stå på ett torg eller entréväg. Ange IP65 för den OD-W- eller OD-F-modell ni specificerar, och ta vikt eller basfästen från den modellens ritning.
Är YJCEN outdoor vägg- och golvtotemmodeller IP65 eller IP66?
IP65. Väggkoder går från YJC-320-OD-W till YJC-980-OD-W; golvkoder från YJC-320-OD-F till YJC-980-OD-F. Skriv IP65 på RFQ för de modellkoderna. Om specifikationen kräver IP66, byt till linjen outdoor linjen outdoor IP66 det är en syskonfamilj, inte dessa OD-W- eller OD-F-koder.
Ingår ett monteringsfäste i outdoor väggdisplayer?
Ja. Varje OD-W-enhet levereras med en förstärkt väggkonsol. Er installatör kontrollerar ändå väggstruktur, vikt, fästen och kabelväg mot måttritningen för den valda modellen — till exempel YJC-550-OD-W landscape vid 92 kg — innan fasadfästen och kabelingången låses.
Behöver ett fristående totem en vägg?
Nej. En OD-F-totem som YJC-550-OD-F använder egen golvkapsling och basfäste från den valda modellritningen. Använd den där ingen användbar väggfas finns, eller där budskapet måste stå på ett torgparti. Bekräfta basmått och fästlägen på den ritningen före fundamentarbete.
Vad skickar jag för att få en monteringsritning och offert?
Skicka 5 kärnfält plus platsfoton. Täck storlek, modellkod, orientering, vägg vs golv samt foton eller en platsritning; lägg till enkel-/dubbelsidig för totem, antal och destinationsland. Hämta mått-PDF:er NedladdningarDownloads och skicka paketet via Contact med offline-uppspelningsplanen namngiven.
Vilket OS och offlinespelning använder OD-W och OD-F?
Android 11 på RK3568, 2 GB / 32 GB eMMC, på både OD-W och OD-F. De har också USB×2, HDMI-IN, RJ45 och Wi-Fi/LAN. Ladda spellistan till lokal lagring så att uppspelningen håller om WAN faller; om platsen också matar en livesignal, behåll HDMI-IN som reservingång.
Nästa steg
Välj vägg eller totem från tabellen, hämta mått-PDF för den modellen — outdoor wall-mounted or display eller outdoor floor-standing display — och skicka till oss: storlek, modellkod, orientering, vägg vs golv, enkel-/dubbelsidig, platsfoton eller ritning, offline-uppspelningsplan, antal och land. Contact Kontakta YJCEN för installationsråd och priser.
