Outdoor a parete vs totem freestanding: quale montaggio specificare

Specificate un’unità outdoor a parete quando una facciata verificata a carico può portare il peso dell’involucro e il passaggio pedonale deve restare libero. Specificate un totem outdoor freestanding quando non c’è una facciata utilizzabile, o il messaggio deve stare in una piazza, approccio stazione o percorso parcheggio. Il problema è strutturale, non estetico: i lavori a parete falliscono quando i fissaggi ignorano il peso del disegno quote; quelli freestanding falliscono quando piastra di base e fondazione sono indovinate invece di essere prese dal disegno del modello selezionato. OD-W e OD-F sono entrambi IP65 e IP65 e 3000 nitsIP65 IP65 il codice modello completo, ad YJC-550-OD-Wsul RFQ.

Montaggio outdoor a parete vs totem freestanding: la differenza in un minuto

Un’unità outdoor wall-mounted — ad esempio il modello da YJC-550-OD-W YJC-550-OD-W — si appende su una facciata. Ogni unità Outdoor Wall-Mounted Digital Signage spedisce con una staffa a parete rinforzata. L’installatore allinea struttura muraria, peso, fissaggi e percorso cavi al disegno quote di quel modello.

A Un totem outdoor freestanding — ad esempio il modello da 55 YJC-550-OD-F — porta il proprio involucro a pavimento e fissaggio di base. Outdoor Digital Kiosk dove non c’è una parete utilizzabile. Il vostro appaltatore civile imposta la fondazione dal disegno del modello OD-F selezionato. Quote di base e posizioni di fissaggio vanno controllate su quel disegno prima dei lavori di fondazione.

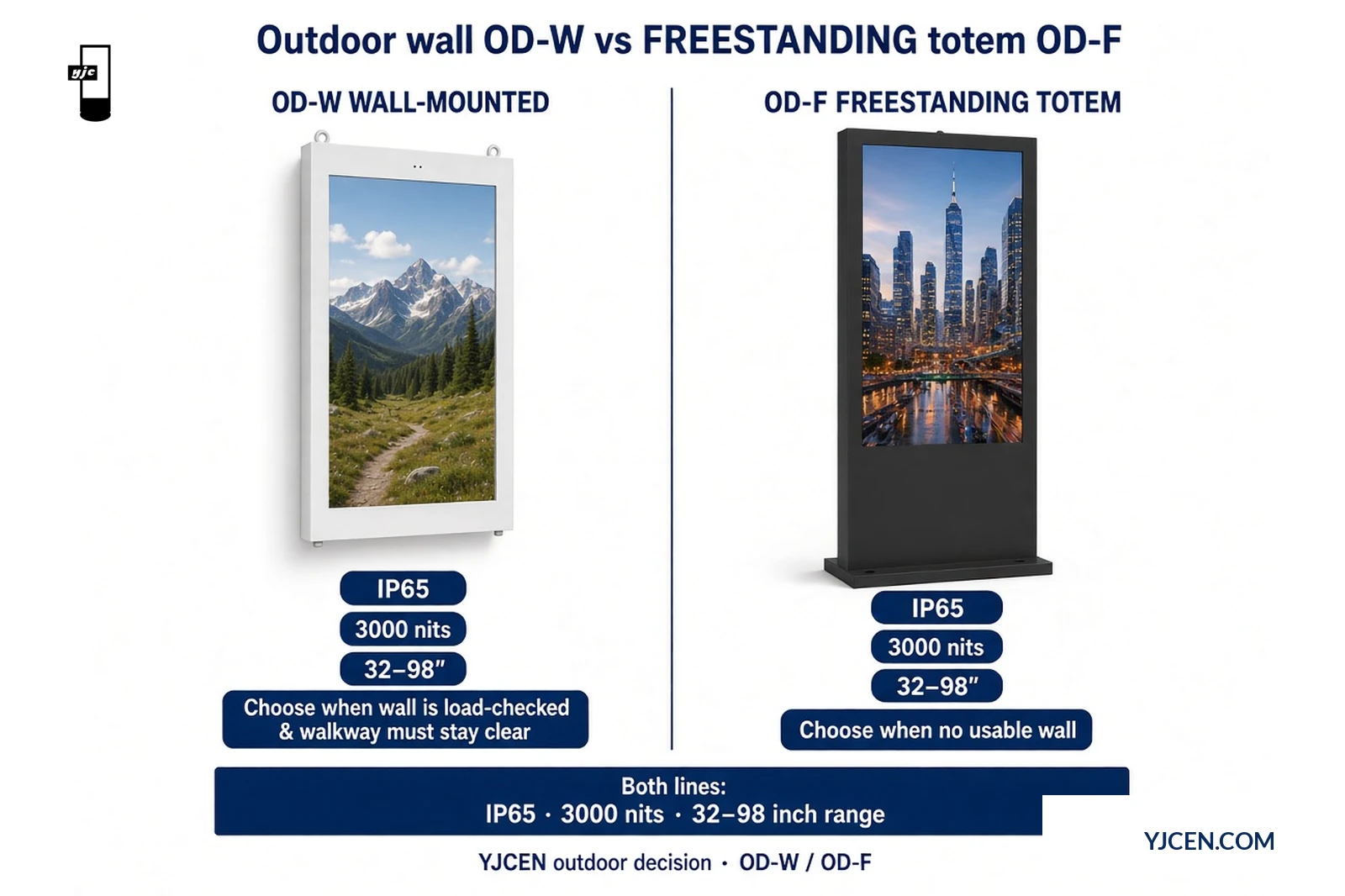

Tabella di decisione: quale tipo di montaggio specificare

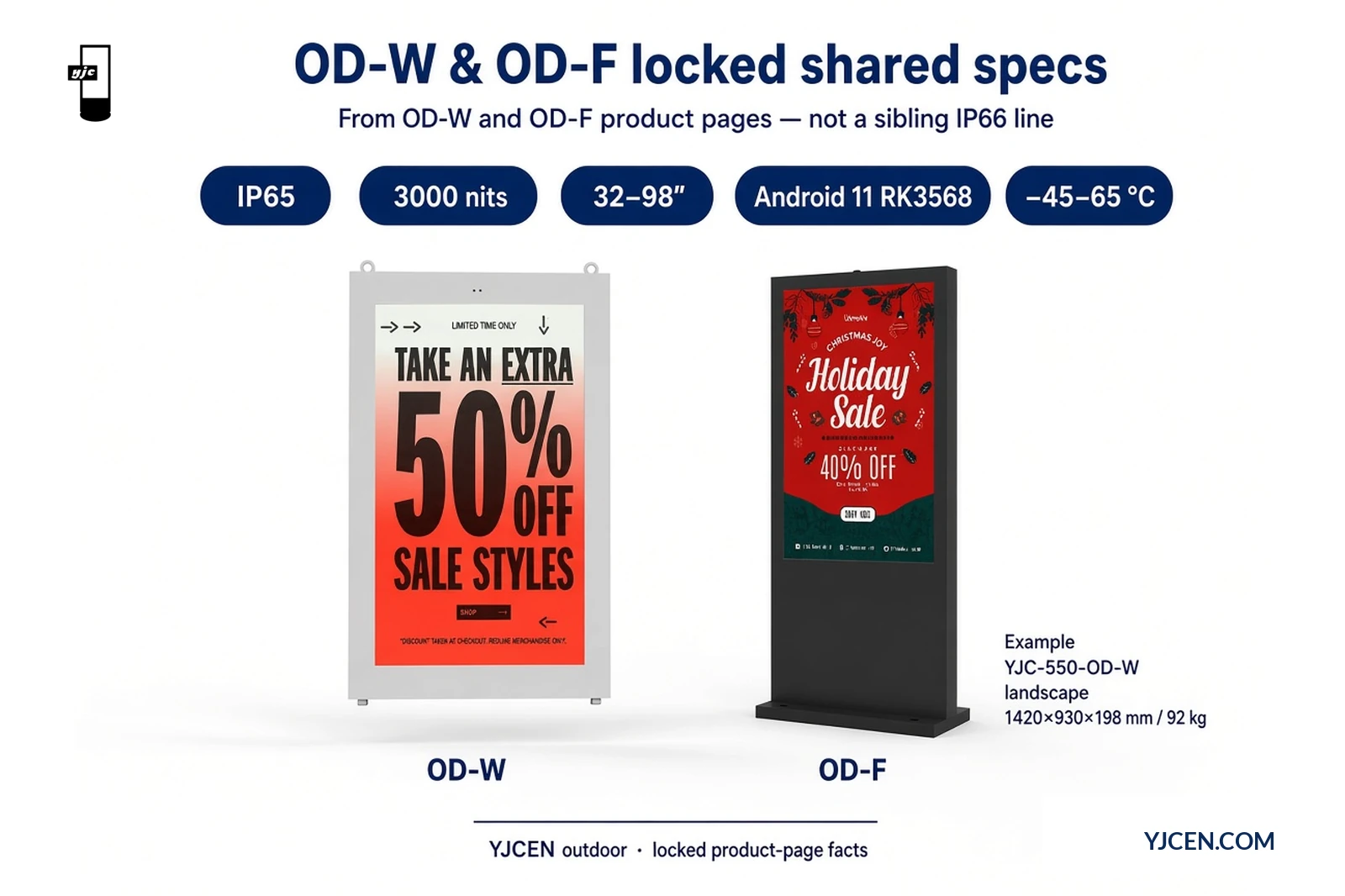

OD-W e OD-F a colpo d’occhio:

• Parete (OD-W): (OD-W): IP65, 3000 cd/m², 32–98″. Codici modello: YJC-320-OD-W, YJC-430-OD-W, YJC-490-OD-W, YJC-550-OD-W, YJC-650-OD-W, YJC-750-OD-W, YJC-860-OD-W, YJC-980-OD-W (tabelle landscape e portrait). Staffa a parete rinforzata, Android 11 Android 11 RK3568di esercizio −45–65 −45–65 °C24/7.
• Totem a pavimento (OD-F): IP65, 3000 nits con luminosità automatica, 32–98″. Codici modello: YJC-320-OD-F, YJC-430-OD-F, YJC-490-OD-F, YJC-550-OD-F, YJC-650-OD-F, YJC-750-OD-F, YJC-860-OD-F, YJC-980-OD-F (portrait primario; opzioni mono e bifacciali sui disegni). Android Android 11 RK3568, −45–65 °C24/7.

Quando il montaggio a parete è la scelta giusta

• Facciata di edificio, muro di negozio, esterno di centro commerciale o punto info ingresso residenziale dove esiste una faccia di muro verificata a carico nel punto del messaggio.
• Il passaggio pedonale deve restare libero — l’involucro è appeso al muro, così l’impronta a pavimento del display stesso è tolta dal percorso.
• La staffa a parete rinforzata è nella scatola. Il vostro installatore verifica comunque struttura, fissaggi e percorso cavi rispetto al carico di 92 kg (YJC-550-OD-W landscape).
• OD-W è disponibile in landscape o portrait. YJC-550-OD-W: 198 mm / 92 kg landscape; landscape; 1459 × 148 mm portrait.
• Scaricate il PDF quote del vostro modello Download prima di dimensionare i fissaggi.

Quando il totem freestanding è la scelta giusta

• Nessun muro utilizzabile, muro orientato male, oppure il messaggio deve stare in un percorso di piazza, approccio stazione o punto info parcheggio.
• YJC-550-OD-F is × 800 × 125 e 120 kge 120 kg. Prendete dimensione piastra di base e posizioni ancoraggio dal suo disegno.
• Servono due facce? La doppia faccia è offerta sui totem 75″ e 86″ 86″.
• Il verticale è l’orientamento primario sulla linea a pavimento; confermate la misura selezionata sul disegno prima del blocco RFQ.

Regole di cantiere prima di gettare o forare

Inserire queste regole nel pacchetto specificatore prima di ordinare calcestruzzo o ancoraggi:

1. Percorso a parete — allineare la struttura al peso Esempio: YJC-550-OD-W landscape è 92 kg92 kg. Confermare substrato, tipo di ancoraggio e percorso cavi rispetto al PDF quote OD-W scelto. La staffa a parete rinforzata viaggia con l’involucro; il cantiere controlla comunque il muro.
2. Freestanding — l’appaltatore civile getta secondo il disegno OD-F: piastra di base, posizioni ancoraggio, impronta.
3. Mantenere la luce libera sulle installazioni in piazza. Se il totem sta sul percorso di transito, confermare che l’impronta pianificata lascia ancora la luce pedonale richiesta dopo la fondazione.
4. Pianificate l’ambiente rispetto alla finestra di esercizio. Entrambe le linee funzionano 24/7 da −45 a 65 °C.. Check your site’s record lows and highs against that window.
5. Alimentazione AC 100–240 VAC 100–240 V; indicare paese di destinazione e quantità sul RFQ.
6. Il carico vento è decisione dell’ingegnere di cantiere: consegnategli il disegno del modello e il vostro codice locale. L’installazione è quotata dal vostro installatore locale.
7. IP sul RFQ. OD-W e OD-F sono IP65IP65. Se la specifica richiede IP66, passate alla linea outdoor IP66 display.

Scheda, OS e riproduzione offline

Le pagine prodotto OD-W e OD-F fissano lo stesso Android 11, RK3568 RK3568 quad-core 2,0 2 GB / 32 GB eMMC/ 32 GB eMMC, USB×2, HDMI-IN×1, RJ45, Wi-Fi/LAN, 3G/4G opzionale.

Blocco integratore prima della consegna:

• Confermare che CMS o app player sia installato e avvii la playlist approvata.
• Precaricare il pacchetto media sull’eMMC locale (o supporto USB approvato) così la riproduzione continua se WAN o cellulare cade.
• Testare il HDMI-IN di fallback HDMI-IN se il sito alimenta anche una sorgente live.
• Documentare chi aggiorna i contenuti locali dopo l’installazione e come l’unità riparte dopo blackout (servizio outdoor 24/7).

OD-F regola la luminosità automaticamente; OD-W gira a 3000 3000 cd/m².

Come riportare l’IP sul RFQ

• Ogni codice a parete YJC-320-OD-W to YJC-980-OD-W is IP65IP65, e così ogni codice a YJC-320-OD-F to YJC-980-OD-FIP65 IP65 IP65 sul RFQ.
• Se la specifica richiede IP66, passate linea outdoor IP66 display.
• L’IP dell’involucro non sostituisce la valutazione strutturale o di fondazione per i totem, né la valutazione di fissaggio a muro per le unità a parete.

Checklist RFQ antes de cotizar (pegar en il correo)

• Misura (32–98″) e codice modello, ad YJC-550-OD-W or YJC-550-OD-F
• Orientamento: orizzontale e/o verticale (la parete ha entrambe le tabelle; totem verticale primario — confermare sul disegno)
• Totem: mono o doppia faccia
• IP: IP65 (OD-W / OD-F)
• Disegno di montaggio / PDF quote (staffa a parete o fissaggio base totem dal modello scelto)
• Sito: verifica struttura a parete or o piano base / fondazione dal disegno
• Riproduzione: chi carica la playlist locale
• Alimentación: AC 100–240 V; país de destino; cantidad

FAQ

Quando scegliere outdoor a parete rispetto a un totem freestanding?

Scegliete il montaggio a parete quando una parete verificata a carico è al punto messaggio e il passaggio deve restare libero. Scegliete un totem freestanding quando non c’è una parete utilizzabile, o il messaggio deve stare in una piazza o percorso d’ingresso. Riportate IP65 per il modello OD-W o OD-F che state specificando, e prendete peso o fissaggi di base dal disegno di quel modello.

I modelli YJCEN outdoor a parete e totem a pavimento sono IP65 o IP66?

IP65. I codici a parete vanno da YJC-320-OD-W a YJC-980-OD-W; quelli a pavimento da YJC-320-OD-F a YJC-980-OD-F. Scrivete IP65 sul RFQ per quei codici modello. Se la specifica richiede IP66, passate alla linea linea outdoor IP66 — è una famiglia sorella, non questi codici OD-W o OD-F.

I display outdoor a parete includono una staffa di montaggio?

Sì. Ogni unità OD-W spedisce con una staffa a parete rinforzata. Il vostro installatore verifica comunque struttura muraria, peso, fissaggi e percorso cavi rispetto al disegno quote del modello selezionato — ad esempio YJC-550-OD-W landscape a 92 kg — prima di bloccare i fissaggi di facciata e il percorso di ingresso cavi.

Un totem freestanding ha bisogno di un muro?

No. Un totem OD-F come YJC-550-OD-F usa il proprio involucro a pavimento e il fissaggio di base dal disegno del modello scelto. Usarlo dove non esiste una faccia muro utilizzabile, o dove il messaggio deve stare in un percorso di piazza. Confermare dimensioni di base e posizioni di fissaggio su quel disegno prima dei lavori di fondazione.

Cosa invio per ottenere un disegno di montaggio e un preventivo?

Inviate 5 campi principali più foto di cantiere. Coprite misura, codice modello, orientamento, parete vs pavimento, e foto o un disegno di sito; aggiungete mono/doppia faccia per i totem, quantità e paese di destinazione. Scaricate i PDF quote Downloadpoi inviate il pacchetto via Contact con il piano di riproduzione offline nominato.

Quale OS e riproduzione offline usano OD-W e OD-F?

Android 11 su RK3568, 2 GB / 32 GB eMMC, su OD-W e OD-F. Portano anche USB×2, HDMI-IN, RJ45 e Wi-Fi/LAN. Caricate la playlist nello storage locale così la riproduzione tiene se cade la WAN; se il sito alimenta anche una sorgente live, tenete HDMI-IN come ingresso di fallback.

Siguiente paso

Scegliete parete o totem dalla tabella, scaricate il PDF quote di quel modello — outdoor wall-mounted or display o outdoor floor-standing display — e inviateci: misura, codice modello, orientamento, parete vs pavimento, mono/doppia faccia, foto di sito o disegno, piano di riproduzione offline, quantità e paese. Contattate YJCEN per consulenza di setup e prezzi.
