Outdoor mural vs totem autoportant : quel montage spécifier

Spécifiez une unité murale outdoor lorsqu’une façade vérifiée en charge peut porter le poids de l’enceinte et que le passage piéton doit rester libre. Spécifiez un totem outdoor autoportant lorsqu’il n’y a pas de face murale utilisable, ou que le message doit se placer sur une place, une approche de gare ou un chemin de parking. La douleur est structurelle, pas cosmétique : les projets muraux échouent quand les fixations ignorent le poids du plan coté ; les projets autoportants échouent quand plaque de base et fondation sont devinées au lieu d’être prises sur le plan du modèle choisi. OD-W et OD-F sont tous deux IP65 IP65 et 3000 nitsInscrivez IP65 et le code modèle complet, p. YJC-550-OD-Wsur le RFQ.

Montage mural outdoor vs totem autoportant : la différence en une minute

Une unité wall-mounted — par exemple le modèle 55 YJC-550-OD-W — se fixe en façade. Chaque unité Outdoor Wall-Mounted Digital Signage part avec un support mural renforcé. L’installateur aligne structure murale, poids, fixations et chemin de câbles sur le plan de cote de ce modèle.

A Un totem outdoor autoportant — par exemple le modèle 55 pouces YJC-550-OD-F porte son propre enceinte au sol et fixation de base. Utilisez l’Outdoor Digital Kiosk là où il n’y a pas de mur utilisable. Votre entrepreneur de génie civil pose la fondation d’après le plan du modèle OD-F sélectionné. Les cotes de base et positions de fixation doivent être vérifiées sur ce plan avant les travaux de fondation.

Tableau de décision : quel type de montage spécifier

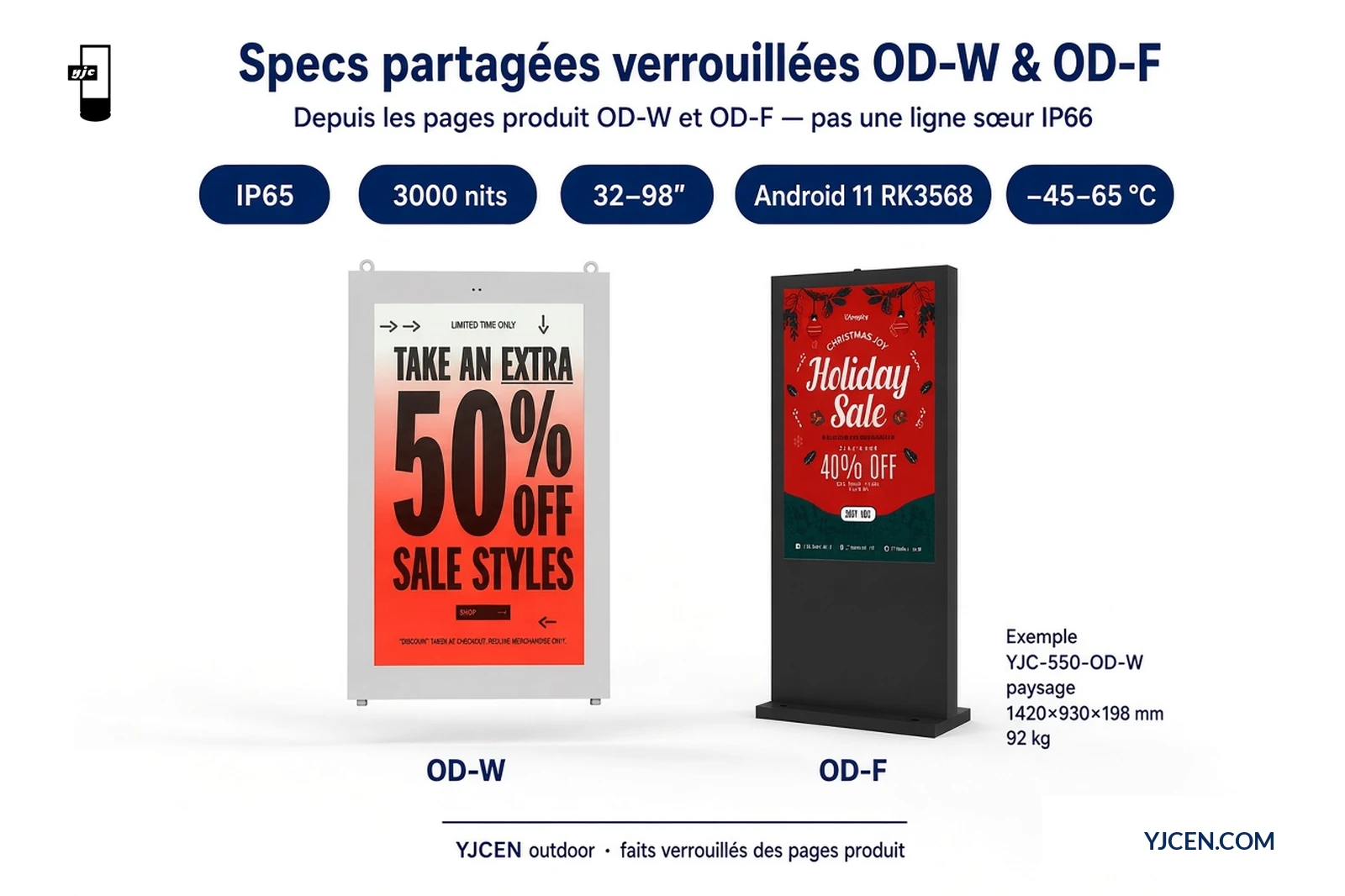

OD-W et OD-F en un coup d’œil :

• Mur (OD-W) : (OD-W) : IP65, 3000 cd/m², 32–98″. Codes modèles : YJC-320-OD-W, YJC-430-OD-W, YJC-490-OD-W, YJC-550-OD-W, YJC-650-OD-W, YJC-750-OD-W, YJC-860-OD-W, YJC-980-OD-W (tables paysage et portrait). Support mural renforcé, Android 11 Android 11 RK3568de fonctionnement −45–65 −45–65 °C24/7.
• Totem sol (OD-F) : IP65, 3000 nits avec luminosité auto, 32–98″. Codes modèles : YJC-320-OD-F, YJC-430-OD-F, YJC-490-OD-F, YJC-550-OD-F, YJC-650-OD-F, YJC-750-OD-F, YJC-860-OD-F, YJC-980-OD-F (portrait prioritaire ; options simple et double face sur les plans). Android 11 Android 11 RK3568, −45–65 °C24/7.

Quand le mural est le bon choix

• Façade, mur de magasin, extérieur de mall ou point d’info entrée résidentielle où une face murale charge-vérifiée existe à l’emplacement du message.
• Le passage piéton doit rester libre — l’enceinte est accrochée au mur, donc l’emprise au sol du display lui-même est retirée du parcours.
• Le support mural renforcé est dans le carton. Votre installateur vérifie tout de même structure, fixations et chemin de câbles contre la charge de 92 kg (YJC-550-OD-W paysage).
• OD-W existe en paysage ou portrait. YJC-550-OD-W: 198 mm / 92 kg paysage ; 891 × 1459 × 148 portrait.
• Récupérez le PDF de cotes de votre modèle Téléchargements avant de dimensionner les fixations.

Quand le totem autoportant est le bon choix

• Pas de mur utilisable, mur mal orienté, ou le message doit se situer dans un parcours de place, approche gare ou point d’information parking.
• YJC-550-OD-F is × 800 × 125 mm et et 120kg. Prenez la taille de plaque de base et les positions d’ancrage sur son plan.
• Besoin de deux faces ? Le double face est proposé sur les 75″ et 86″ et 86″.
• Le portrait est l’orientation primaire de la ligne sol ; confirmez la taille sélectionnée sur le plan avant verrouillage RFQ.

Règles de site avant de couler ou percer

Mettez ces règles dans le pack spécificateur avant de commander béton ou ancrages :

1. Voie murale — aligner la structure sur le poids du Exemple : YJC-550-OD-W paysage est 92 kg92 kg. Confirmer support, type d’ancrage et chemin de câbles sur le PDF de cotes OD-W choisi. Le support mural renforcé est livré avec l’enceinte ; le site vérifie quand même le mur.
2. Autoportant — l’entrepreneur de génie civil coule d’après le plan OD-F : plaque de base, positions d’ancrage, emprise.
3. Garder la largeur libre sur les installs de place. Si le totem est dans le chemin de circulation, confirmer que l’emprise prévue laisse encore la largeur piétonne requise après fondation.
4. Planifiez l’ambiant contre la fenêtre de fonctionnement. Les deux lignes tournent 24/7 de −45 à 65. Check your site’s record lows and highs against that window.
5. Alimentation depuis AC 100–240 VAC 100–240 V ; indiquer pays de destination et quantité sur le RFQ.
6. La charge au vent relève de l’ingénieur de site : donnez-lui le plan du modèle et votre code local. L’installation est cotée par votre installateur local.
7. IP sur le OD-W et OD-F sont IP65sont IP65. Si la spécification exige IP66, passez à la gamme outdoor IP66 display.

Carte, OS et lecture hors ligne

Les pages produit OD-W et OD-F figent la même pile Android 11, RK3568 RK3568 quad-core 2,0 GHz, 2 GB / 32 GB eMMC32 Go eMMC, USB×2, HDMI-IN×1, RJ45, Wi-Fi/LAN, 3G/4G en option.

Verrouillage intégrateur avant remise :

• Confirmer que le CMS ou l’appli player est installé et démarre sur la playlist approuvée.
• Précharger le pack média sur l’eMMC local (ou un support USB approuvé) pour que la lecture continue si le WAN ou le cellulaire tombe.
• Tester le HDMI-IN de repli HDMI-IN si le site alimente aussi une source live.
• Documenter qui rafraîchit le contenu local après install et comment l’unité récupère après coupure (service outdoor 24/7).

OD-F ajuste la luminosité automatiquement ; OD-W tourne à 3000 3000 cd/m².

Indice IP : citez la page produit que vous vendez

• Chaque code mural de YJC-320-OD-W to YJC-980-OD-W is IP65tout comme chaque code sol de YJC-320-OD-F to YJC-980-OD-FInscrivez IP65 le RFQ.
• Si la spécification exige IP66, passez à la gamme outdoor IP66 display.
• L’IP d’enceinte ne remplace pas l’évaluation structurelle ou de fondation pour les totems, ni l’évaluation de fixation murale pour les unités murales.

Checklist RFQ avant devis (coller dans l’e-mail)

• Taille (32–98″) et code modèle, p. YJC-550-OD-W ou YJC-550-OD-F
• Orientation : paysage et/ou portrait (le mur a les deux tableaux ; totem portrait primaire — confirmer sur plan)
• Totem : simple ou double face
• IP IP65 (OD-W / OD-F)
• Plan de montage / PDF de cotes (support mural ou fixation de base totem du modèle choisi)
• Site : contrôle de structure murale ou ou plan de base / fondation depuis le plan
• Lecture : qui charge la playlist locale
• Alimentation : AC 100–240 V ; pays de destination ; quantité

FAQ

Quand choisir le mural outdoor plutôt qu’un totem autoportant ?

Choisissez le mural lorsqu’un mur vérifié en charge est au point de message et que le passage doit rester libre. Choisissez un totem autoportant lorsqu’il n’y a pas de mur utilisable, ou que le message doit se placer sur une place ou un chemin d’entrée. Indiquez IP65 pour le modèle OD-W ou OD-F que vous spécifiez, et prenez poids ou fixations de base sur le plan de ce modèle.

Les modèles YJCEN outdoor muraux et totem sol sont-ils IP65 ou IP66 ?

IP65. Les codes muraux vont de YJC-320-OD-W à YJC-980-OD-W ; les codes sol de YJC-320-OD-F à YJC-980-OD-F. Inscrivez IP65 sur le RFQ pour ces codes modèle. Si la spécification exige IP66, passez à la la gamme outdoor IP66 — c’est une famille sœur, pas ces codes OD-W ou OD-F.

Les displays muraux outdoor incluent-ils une potence de montage ?

Oui. Chaque unité OD-W part avec un support mural renforcé. Votre installateur vérifie tout de même structure murale, poids, fixations et chemin de câbles contre le plan de cote du modèle sélectionné — par exemple YJC-550-OD-W paysage à 92 kg — avant de verrouiller les fixations de façade et le chemin d’entrée des câbles.

Un totem autoportant a-t-il besoin d’un mur ?

Non. Un totem OD-F tel que YJC-550-OD-F utilise son propre caisson au sol et sa fixation de base issus du plan du modèle choisi. Utilisez-le là où aucune face murale utilisable n’existe, ou où le message doit se placer sur un chemin de place. Confirmer dimensions de base et positions de fixation sur ce plan avant les travaux de fondation.

Que dois-je envoyer pour obtenir un plan de montage et un devis ?

Envoyez 5 champs principaux plus photos de site. Couvrez taille, code modèle, orientation, mur vs sol, et photos ou plan de site ; ajoutez simple/double face pour les totems, quantité et pays de destination. Tirez les PDF de cotes depuis Téléchargementssoumettez le pack via Contact avec le plan de lecture hors ligne nommé.

Quel OS et quelle lecture hors ligne utilisent OD-W et OD-F ?

Android 11 sur RK3568, 2 GB / 32 GB eMMC, sur OD-W et OD-F. Ils portent aussi USB×2, HDMI-IN, RJ45 et Wi-Fi/LAN. Chargez la playlist en stockage local pour que la lecture tienne si le WAN tombe ; si le site alimente aussi une source live, gardez HDMI-IN comme entrée de repli.

Étape suivante

Choisissez mur ou totem dans le tableau, récupérez le PDF de cotes de ce modèle — outdoor wall-mounted ou display ou outdoor floor-standing display — et envoyez-nous : taille, code modèle, orientation, mur vs sol, simple/double face, photos de site ou plan, plan de lecture hors ligne, quantité et pays. Contactez YJCEN pour conseils d’installation et tarifs.
