شاشة خارجية جدارية مقابل ستاند قائم بذاته: أي تثبيت تحدّدون

حدّدوا وحدة خارجية جدارية عندما تستطيع واجهة مُتحقَّق من حملها حمل وزن الغلاف ويجب أن يبقى ممر المشاة خالياً. حدّدوا ستاند خارجياً قائماً عندما لا توجد واجهة جدارية قابلة للاستخدام، أو يجب أن تقع الرسالة في ساحة أو مدخل محطة أو مسار مواقف. الألم هيكلي وليس تجميلياً: أعمال الجدار تفشل عندما تتجاهل التثبيتات وزن رسم المقاسات؛ وأعمال القائم تفشل عندما تُخمَّن صفيحة القاعدة وتفاصيل الأساس بدل أخذها من رسم الموديل المختار. OD-W وOD-F كلاهما IP65 و3000 IP65 و اكتبواIP65 IP65 الموديل الكامل، مثلاً YJC-550-OD-W، YJC-550-OD-Wالعرض.

التثبيت الجداري الخارجي مقابل الستاند القائم بذاته: الفرق في دقيقة

وحدة wall-mounted — على سبيل المثال موديل YJC-550-OD-W YJC-550-OD-W — تُعلَّق على واجهة المبنى. كل وحدة Outdoor Wall-Mounted Digital Signage تُشحَن مع حامل جدار معزز. يطابق المُركِّب هيكل الجدار والوزن والتثبيتات ومسار الكابل مع رسم المقاسات لذلك الموديل.

يتطلب ستاند خارجي قائم بذاته — على سبيل المثال YJC-550-OD-F بوصة YJC-550-OD-F — يحمل غلافه الأرضي وتثبيت القاعدة. استخدموا Outdoor Digital Kiosk حيث لا يوجد جدار قابل للاستخدام. يضع مقاولكم المدني الأساس من رسم موديل OD-F المختار. يجب التحقق من أبعاد القاعدة ومواضع التثبيت على ذلك الرسم قبل أعمال الأساس.

جدول القرار: جداري مقابل خارجي قائم بذاته

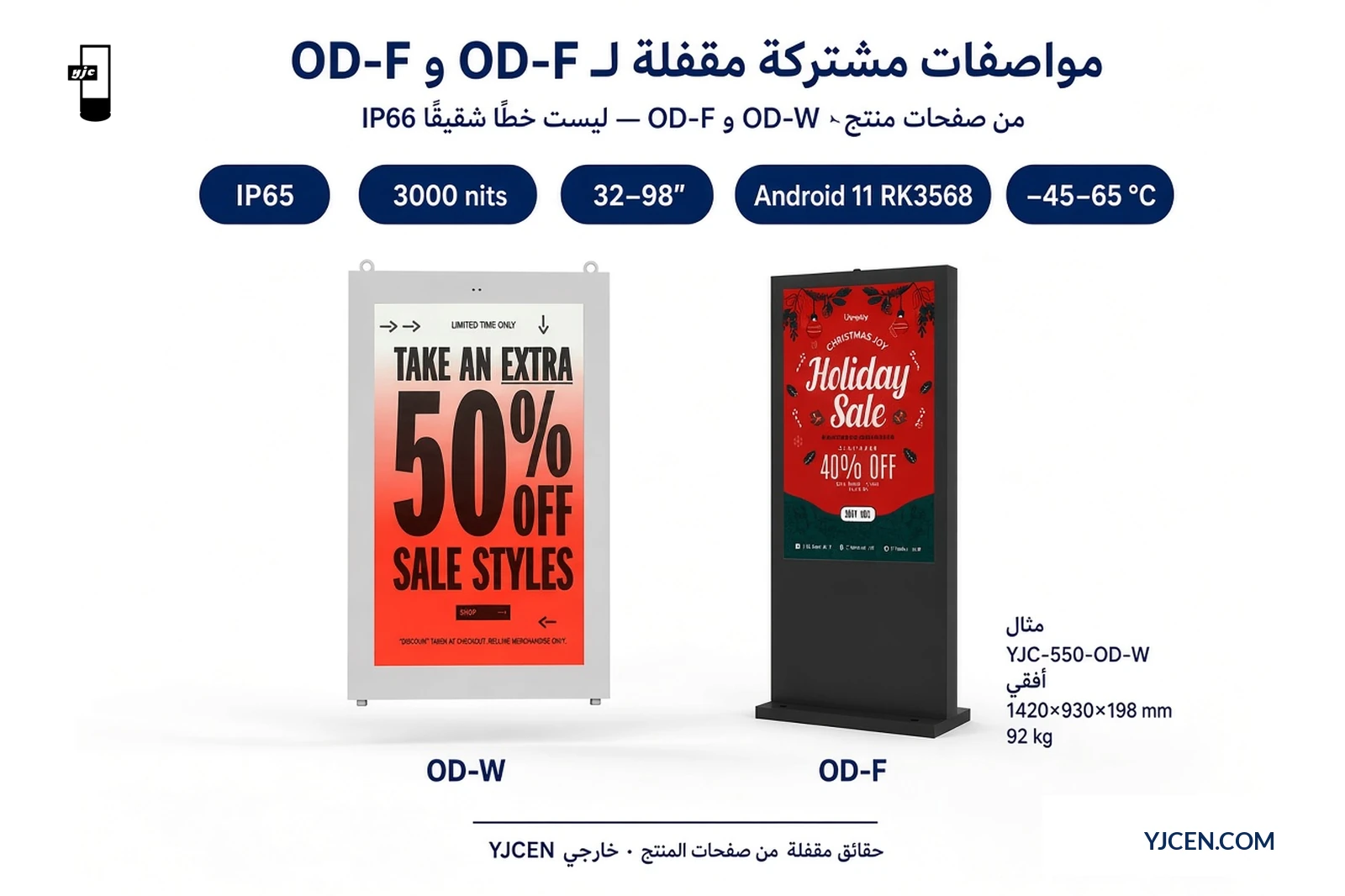

OD-W وOD-F بنظرة سريعة:

• جداري (OD-W): (OD-W): IP65، 3000 cd/m²، 32–98″. رموز الموديل: YJC-320-OD-W, YJC-430-OD-W, YJC-490-OD-W, YJC-550-OD-W, YJC-650-OD-W, YJC-750-OD-W, YJC-860-OD-W, YJC-980-OD-W (جداول أفقي وعمودي). حامل جدار مقوّى، Android Android 11 RK3568درجة تشغيل −45–65 −45–65 °C24/7.
• ستاند أرضي (OD-F): IP65، 3000 نت مع سطوع تلقائي، 32–98″. رموز الموديل: YJC-320-OD-F, YJC-430-OD-F, YJC-490-OD-F, YJC-550-OD-F, YJC-650-OD-F, YJC-750-OD-F, YJC-860-OD-F, YJC-980-OD-F (عمودي أساسي؛ خيارات وجه واحد ووجهين على الرسومات). Android 11 Android 11 RK3568, −45–65 °C24/7.

التوجيه: الجداول الأفقية والعمودية منشورة في صفحة الجدار (مثال YJC-550-OD-W أفقي: 1420 × 930 × 198 مم، 92 كغ؛ عمودي: 891 × 1459 × 148 مم).

• القوس: تسرد صفحة الجدار حامل جدار معززاً مع الغلاف. ما زال المُركِّب يتحقق من هيكل الجدار والوزن والتثبيتات ومسار الكابل مقابل رسم المقاسات للموديل المختار.
• وجه واحد مقابل وجهين: الستاندات تدرج خيارات وجه واحد ووجهين في الرسوم — أكّدوا الرسم قبل طلب العرض.
• حامل الجدار المعزز داخل الصندوق. ما زال مُركِّبكم يتحقق من الهيكل والتثبيتات ومسار الكابل مقابل حمل 92 كغ (YJC-550-OD-W أفقي).
• OD-W يتوفر أفقياً أو عمودياً. YJC-550-OD-W: 198 مم / 92 كغ أفقي؛ 891 × 1459 × 148 مم عمودي.
• احصلوا على PDF المقاسات لموديلكم من التنزيلات قبل تحديد أحجام التثبيتات.

الطاقة: AC 100–240 V مُدرجة في كلا الصفحتين.

• وجّهوا العتاد من صفحة outdoor wall-mounted display؛ اسحبوا PDF الأبعاد المطابق من Downloads أو قسم Manuals في المنتج. اتركوا أرقام حمل الرياح لعرض مهندس الموقع.
• YJC-550-OD-F is 1990 × 800 و ×125 مم و120 كغ. خذوا حجم صفيحة القاعدة ومواضع المراسي من رسمه.
• تحتاجون وجهين؟ يُعرض الوجهان على 75″ و 86″ و86″.
• صفحات منتج OD-W وOD-F تنص على IP65. عند تحديد موديل جداري مثل YJC-550-OD-W، أو أي رمز جداري من YJC-320-OD-W إلى YJC-980-OD-W، اقتبسوا IP65 من ورقة بيانات الجدار تلك. القاعدة نفسها تنطبق على الستاندات الأرضية من YJC-320-OD-F إلى YJC-980-OD-F.

قواعد الموقع قبل الصب أو الحفر

ضع هذه القواعد في حزمة المُحدِّد قبل طلب الخرسانة أو المراسي:

1. مسار الجدار — طابق البنية مع وزن رسم مثال: YJC-550-OD-W أفقي هو 92kg. أكّد الركيزة ونوع المرساة ومسار الكابل مقابل PDF مقاسات OD-W المختار. حامل الجدار المقوّى يُشحن مع الغلاف؛ الموقع ما زال يفحص الجدار.
2. قائم — يصب المقاول المدني وفق رسم OD-F: صفيحة القاعدة ومواضع المراسي والبصمة.
3. حافظ على العرض الخالي في تركيبات الساحة. إذا وقف الستاند في مسار الحركة، أكّد أن البصمة المخططة ما زالت تترك عرض المشاة المطلوب بعد أعمال الأساس.
4. خطّطوا للبيئة مقابل نافذة التشغيل. كلا الخطين يعملان 24/7 من −45 إلى 65. Check your site’s record lows and highs against that window.
5. الطاقة AC 100–240 VAC 100–240 V؛ اذكر بلد الوجهة والكمية في طلب العرض.
6. حمل الرياح قرار مهندس الموقع: أعطوه رسم الموديل وكودكم المحلي. التركيب يُسعَّر من مُركِّبكم المحلي.
7. IP في OD-W وOD-F هما IP65هما IP65. إذا طلبت المواصفة IP66، انتقلوا إلى خط outdoor IP66 display.

اللوحة ونظام التشغيل والتشغيل دون اتصال

صفحتا منتج OD-W وOD-F تثبّتان نفس حزمة المتحكم: Android Android 11, RK3568 2.0 GHz، 2 GB / 32GB eMMC، USB×2، HDMI-IN×1، RJ45، Wi-Fi/LAN، و3G/4G اختياري.

قفل المكامل قبل التسليم:

• أكّد أن نظام إدارة المحتوى أو تطبيق المشغّل مثبّت ومضبوط للإقلاع إلى قائمة التشغيل المعتمدة.
• حمّل مسبقاً حزمة الوسائط إلى eMMC المحلي (أو وسيط USB معتمد) ليستمر التشغيل عند سقوط WAN أو الشبكة الخلوية.
• اختبر HDMI-IN احتياطي HDMI-IN إذا كان الموقع يغذي أيضاً مصدراً مباشراً.
• وثّق من يحدّث المحتوى المحلي بعد التركيب وكيف تستعيد الوحدة العمل بعد انقطاع الطاقة (خدمة خارجية 24/7).

OD-F يضبط السطوع تلقائياً؛ وOD-W يعمل عند 3000 3000 cd/m².

دليل IP للغلاف: Decoding IP65 / IP67 — outdoor digital signage protection.

• كل رمز جداري YJC-320-OD-W to YJC-980-OD-W is IP65IP65، وكذلك كل رمز أرضي من YJC-320-OD-F to YJC-980-OD-FIP65 IP65 طلب العرض.
• إذا احتاجت المواصفة IP66، انتقلوا إلى خط outdoor IP66 display.
• الحجم من نطاق 32–98" في صفحة المنتج المختارة (اذكروا رمز الموديل، على سبيل المثال YJC-550-OD-W أو YJC-550-OD-F)

الاتجاه: أفقي و/أو عمودي (الجدار لديه كلا الجدولين؛ الستاند عمودي أساسي — أكّدوا على الرسم)

• الحجم (32–98″) ورمز الموديل، مثلاً YJC-550-OD-W أو YJC-550-OD-F
• وجه واحد مقابل وجهين (ستاند؛ أكّدوا على Downloads)
• الستاند: وجه واحد أو وجهان
• IP: IP65 (OD-W / OD-F)
• رسم التركيب / PDF المقاسات (حامل جدار أو تثبيت قاعدة الستاند من الموديل المختار)
• الموقع: فحص بنية الجدار أو أو خطة القاعدة / الأساس من الرسم
• التشغيل: من يحمّل قائمة التشغيل المحلية
• اتركوا أرقام حمل الرياح ورسوم التركيب لمهندس الموقع وعرض المُركِّب المحلي

الأسئلة الشائعة

متى أختار الجداري الخارجي بدل ستاند قائم بذاته؟

اختاروا التثبيت الجداري عندما يكون جدار مُتحقَّق من حمله عند نقطة الرسالة ويجب أن يبقى الممر خالياً. اختاروا ستاند قائم عندما لا يوجد جدار قابل للاستخدام، أو يجب أن تقع الرسالة في ساحة أو مسار IP65 أبلغوا IP65 لموديل OD-W أو OD-F الذي تحدّدونه، وخذوا الوزن أو تثبيتات القاعدة من رسم ذلك الموديل.

هل موديلات YJCEN الجدارية وستاندات الأرض IP65 أم IP66؟

IP65. رموز الجدار من YJC-320-OD-W إلى YJC-980-OD-W؛ ورموز الأرض من YJC-320-OD-F إلى YJC-980-OD-F. اكتبوا IP65 في طلب العرض لتلك الرموز. إذا احتاجت المواصفة IP66، انتقلوا إلى خط outdoor خط outdoor IP66 تلك عائلة شقيقة، وليست رموز OD-W أو OD-F هذه.

هل تتضمن الشاشات الجدارية الخارجية حامل تركيب؟

نعم. كل وحدة OD-W تُشحَن مع حامل جدار معزز. ما زال مُركِّبكم يتحقق من هيكل الجدار والوزن والتثبيتات ومسار الكابل مقابل رسم مقاسات الموديل المختار — مثلاً YJC-550-OD-W أفقي عند 92 كغ — قبل قفل تثبيتات الواجهة ومسار دخول الكابل.

هل يحتاج الستاند القائم بذاته إلى جدار؟

لا. ستاند OD-F مثل YJC-550-OD-F يستخدم غلاف أرضية وتثبيت قاعدة من رسم الموديل المختار. استخدمه حيث لا توجد واجهة جدار قابلة للاستخدام، أو حيث يجب أن تقف الرسالة في مسار ساحة. أكّد أبعاد القاعدة ومواضع التثبيت على ذلك الرسم قبل أعمال الأساس.

ماذا أرسل للحصول على رسم تركيب وعرض سعر؟

أرسلوا 5 حقول أساسية مع صور الموقع. غطّوا الحجم ورمز الموديل والاتجاه وجدار مقابل أرض وصور أو رسم موقع؛ وأضيفوا وجهاً واحداً/وجهين للستاندات والكمية وبلد الوجهة. اسحبوا ملفات PDF للمقاسات من التنزيلاتثم قدّموا الحزمة عبر Contact مع تسمية خطة التشغيل دون اتصال.

ما نظام التشغيل والتشغيل دون اتصال اللذان يستخدمانهما OD-W وOD-F؟

Android 11 على RK3568، و2 غيغابايت / 32 غيغابايت eMMC، على OD-W وOD-F. يحملان أيضاً USB×2 وHDMI-IN وRJ45 وWi-Fi/LAN. حمّلوا قائمة التشغيل إلى التخزين المحلي حتى يستمر التشغيل إذا انقطع WAN؛ وإذا غذّى الموقع أيضاً مصدراً مباشراً، أبقوا HDMI-IN كمدخل احتياطي.

الخطوة التالية

اختاروا جداراً أو ستاند من الجدول، واحصلوا على PDF المقاسات لذلك الموديل — outdoor wall-mounted أو display أو outdoor floor-standing display — وأرسلوا إلينا: الحجم ورمز الموديل والاتجاه وجدار مقابل أرض ووجه واحد/وجهان وصور الموقع أو الرسم وخطة التشغيل دون اتصال والكمية والبلد. تواصل مع YJCEN لاستشارة الإعداد والأسعار.
