Especifique uma unidade externa de parede quando uma fachada verificada em carga puder carregar o peso do gabinete e o passeio pedestre precisar ficar livre. Especifique um totem outdoor de piso quando não houver fachada utilizável, ou a mensagem precisar ficar em uma praça, acesso à estação ou caminho de estacionamento. A dor é estrutural, não cosmética: obras de parede falham quando as fixações ignoram o peso do desenho de medidas; obras de piso falham quando placa de base e fundação são adivinhadas em vez de tiradas do desenho do modelo selecionado. OD-W e OD-F são ambos IP65 e 3000 nitsIP65 IP65 o código de modelo completo, YJC-550-OD-WYJC-550-OD-W, no RFQ. Para displays externos IP66, compare os requisitos de montagem no desenho do modelo selecionado.
Montagem outdoor de parede vs totem de piso: a diferença em um minuto
Uma unidade de montagem na parede parede — por exemplo o modelo YJC-550-OD-W polegadas YJC-550-OD-W — fica na fachada. Cada unidade Outdoor Wall-Mounted Digital Signage sai com um suporte de parede reforçado. O instalador alinha estrutura da parede, peso, fixações e rota de cabos ao desenho de medidas daquele modelo.
Um Um totem outdoor de piso — por exemplo o modelo de YJC-550-OD-F YJC-550-OD-F — leva seu próprio gabinete de piso e fixação de base. Use o Outdoor Digital Kiosk onde não há parede utilizável. Seu empreiteiro civil define a fundação a partir do desenho do modelo OD-F selecionado. Dimensões de base e posições de fixação devem ser conferidas nesse desenho antes da obra de fundação.
Tabela de decisão: qual tipo de montagem especificar
| Pergunta | Preferir de parede (OD-W) | Preferir totem de piso (OD-F) |
|---|---|---|
| Estrutura de parede disponível e verificada em carga? | Sim — selecione OD-W e confirme peso + fixações no desenho de tamanho | Parede inutilizável / orientada errada → OD-F |
| É permitido recorte de piso / placa-base / fundação? | Não necessário para o gabinete do display (a parede carrega a carga) | Obrigatório — usar a fixação de base do desenho OD-F selecionado |
| Praça ou entrada aberta sem face de parede utilizável? | Usar só se existir uma face de parede verificada no ponto da mensagem | Vía principal — el totem se sitúa en el recorrido |
| É preciso manter livre a passagem de pedestres? | Sim — a montagem de parede mantém o piso livre | Só se a pegada planejada ainda deixar a largura livre exigida |
| É necessária mensagem em duas faces? | Uma face. Escolha landscape ou portrait. | Dupla face disponível em 75″ e 86″. Declare simples ou dupla no RFQ. |
| Acesso de serviço (frente/lado vs portas do gabinete)? | Planejar acesso frente/lado na face da parede conforme o desenho de parede | Planejar o acesso pelas portas do gabinete conforme o desenho do totem de piso |
| O RFQ deve incluir: tamanho, orientação, IP, desenho de montagem | 32–98″, landscape ou portrait, IP65, PDF IP65medidas de parede | 32–98″, portrait, simples/dupla face, IP65, PDF IP65medidas do totem |

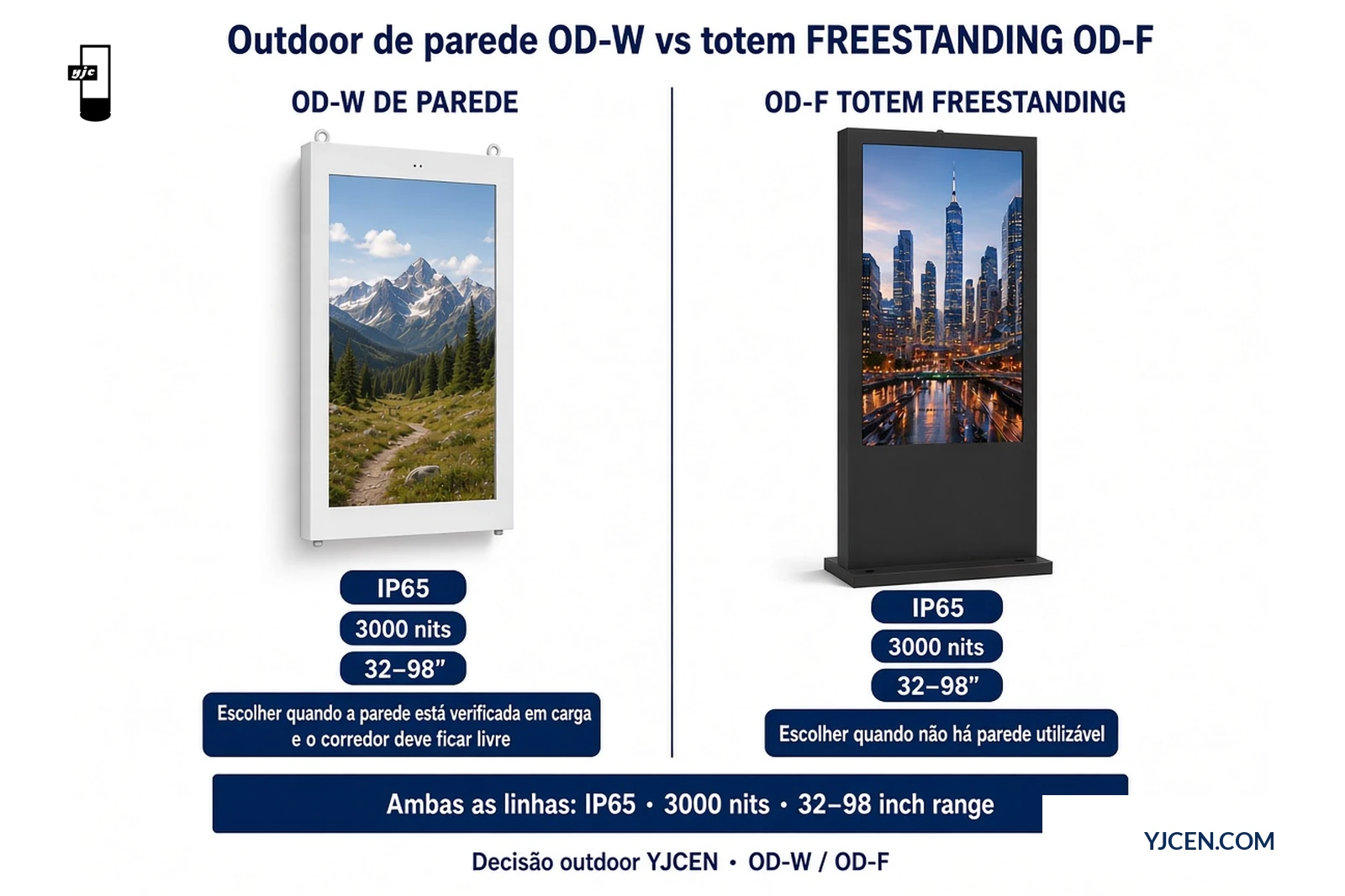

OD-W e OD-F em um relance:
- Parede (OD-W): (OD-W): IP65, 3000 cd/m², 32–98″. Códigos de modelo: YJC-320-OD-W, YJC-430-OD-W, YJC-490-OD-W, YJC-550-OD-W, YJC-650-OD-W, YJC-750-OD-W, YJC-860-OD-W, YJC-980-OD-W (tabelas paisagem e retrato). Suporte de parede reforçado, Android 11 Android 11 RK3568de operação −45–65 −45–65 °C24/7.
- Totem de piso (OD-F): IP65, 3000 nits com brilho automático, 32–98″. Códigos de modelo: YJC-320-OD-F, YJC-430-OD-F, YJC-490-OD-F, YJC-550-OD-F, YJC-650-OD-F, YJC-750-OD-F, YJC-860-OD-F, YJC-980-OD-F (retrato primário; opções de uma e duas faces nos desenhos). Android 11 Android 11 RK3568, −45–65 °C24/7.
Quando a montagem de parede é a escolha certa
- Fachada de edifício, parede de loja, exterior de shopping ou ponto de info de entrada residencial onde exista uma face de parede verificada em carga no local da mensagem.
- A passagem de pedestres deve permanecer livre — o gabinete fica na parede, assim a pegada no piso do próprio display sai do caminho.
- O suporte de parede reforçado vem na caixa. Seu instalador ainda confere estrutura, fixações e rota de cabos contra a carga de 92 kg (YJC-550-OD-W landscape).
- OD-W vem em landscape ou portrait. YJC-550-OD-W: mm / 92 kg landscape; 891 landscape; × 148 mm portrait.
- Pegue o PDF de medidas do seu modelo Arquivos para download antes de dimensionar as fixações.
Quando o totem de piso é a escolha certa
- Sem parede utilizável, parede na direção errada, ou a mensagem deve ficar em percurso de praça, abordagem de estação ou ponto de informação de estacionamento.
- YJC-550-OD-F: × 800 × 125 mm e e 120kg. Pegue o tamanho da placa de base e as posições de ancoragem do desenho dele.
- Precisa de duas faces? Dupla face é oferecida nos totems de 75″ e 86″ 86″.
- O vertical é a orientação primária na linha de piso; confirme o tamanho selecionado no desenho antes do travamento do RFQ.
Para planejar a base, as entradas de cabos e o espaço de manutenção, consulte Totem digital externo: instalação e guia CAD. Um exemplo em praça pública é apresentado em Orientação em 55 polegadas: caso Marrakech : dez telas sensíveis ao toque de 55 polegadas IP65 para orientação turística.
Regras de obra antes de concretar ou furar
Coloque estas regras no pacote do especificador antes de pedir concreto ou âncoras:
- Caminho de parede — alinhar a estrutura ao peso do Exemplo: YJC-550-OD-W landscape é 92 kg92 kg. Confirme substrato, tipo de âncora e rota de cabo no PDF de medidas OD-W selecionado. O suporte de parede reforçado vem com o enclosure; a obra ainda confere a parede.
- De piso — o empreiteiro civil concretiza conforme o desenho OD-F: placa de base, posições de ancoragem, pegada.
- Mantenha a largura livre em instalações de praça. Se o totem ficar no caminho de circulação, confirme que a pegada planejada ainda deixa a largura pedestre exigida após a fundação.
- Planeje o ambiente contra a janela de operação. Ambas as linhas rodam 24/7 de −45 a 65. Compare as temperaturas mínimas e máximas registradas no local com esse intervalo.
- Alimentação AC 100–240 Vproduto. AC 100–240 V; informe país de destino e quantidade no RFQ.
- Carga de vento é decisão do engenheiro de obra: entregue o desenho do modelo e o código local. A instalação é cotada pelo instalador local.
- IP no RFQ. OD-W e OD-F são IP65IP65. Se a especificação pedir IP66, mude para a linha outdoor IP66 display.
Placa, SO e reprodução offline

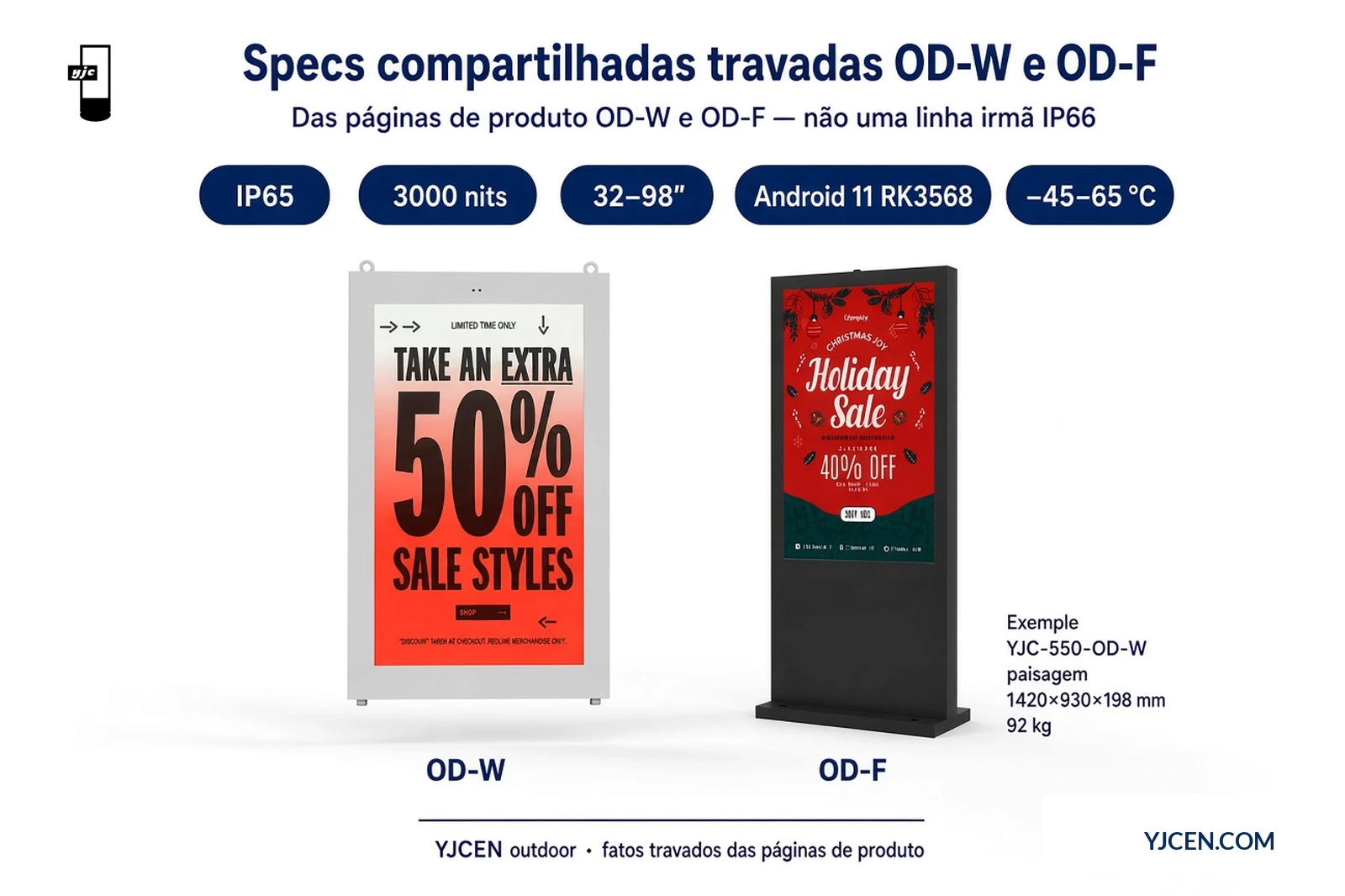

As páginas de produto OD-W e OD-F fixam a mesma Android 11, RK3568 11, RK3568 quad-core 2,0 2 GB / 32 GB eMMC/ 32 GB eMMC, USB×2, HDMI-IN×1, RJ45, Wi-Fi/LAN, 3G/4G opcional.
Trava do integrador antes da entrega:
- Confirme que o CMS ou o app player está instalado e inicia na playlist aprovada.
- Pré-carregue o pacote de mídia no eMMC local (ou mídia USB aprovada) para a reprodução continuar quando WAN ou celular cair.
- Teste o HDMI-IN fallback HDMI-IN se o site também alimentar uma fonte ao vivo.
- Documente quem atualiza o conteúdo local após a instalação e como a unidade se recupera após falta de energia (serviço outdoor 24/7).
OD-F ajusta o brilho automaticamente; OD-W roda a 3000 3000 cd/m².
Como informar o IP no RFQ
- Cada código de parede YJC-320-OD-W a YJC-980-OD-W é IP65IP65, e também cada código de YJC-320-OD-F a YJC-980-OD-FIP65 IP65 IP65 no RFQ.
- Se a especificação precisar de IP66, mude para a linha outdoor IP66 display.
- O IP do gabinete não substitui a avaliação estrutural ou de fundação para totens, nem a avaliação de fixação na parede para unidades de parede.
Para conhecer o processo completo de seleção de uma tela externa, consulte Como escolher um display de sinalização digital externa.
Checklist RFQ antes de cotizar (pegar en el correo)
- Tamanho (32–98″) e código de modelo, YJC-550-OD-W ou YJC-550-OD-F
- Orientação: paisagem e/ou vertical (a parede tem ambas as tabelas; totem vertical primário — confirmar no desenho)
- Totem: simples ou dupla face
- IP: IP65 (OD-W / OD-F)
- Desenho de montagem / PDF de medidas (suporte de parede ou fixação de base do totem do modelo selecionado)
- Obra: verificação de estrutura de parede ou ou plano de base / fundação a partir do desenho
- Reprodução: quem carrega a playlist local
- Alimentación: AC 100–240 V; país de destino; cantidad
FAQ
Quando escolher outdoor de parede em vez de um totem de piso?
Escolha montagem de parede quando uma parede verificada em carga estiver no ponto da mensagem e o passeio precisar ficar livre. Escolha um totem de piso quando não houver parede utilizável, ou a mensagem precisar ficar em uma praça ou caminho de entrada. IP65 IP65 para o modelo OD-W ou OD-F que está especificando, e pegue peso ou fixações de base do desenho desse modelo.
Os modelos YJCEN outdoor de parede e totem de piso são IP65 ou IP66?
IP65. Os códigos de parede vão de YJC-320-OD-W a YJC-980-OD-W; os de piso de YJC-320-OD-F a YJC-980-OD-F. Escreva IP65 no RFQ para esses códigos de modelo. Se a especificação precisar de IP66, mude para a a linha outdoor IP66 — é uma família irmã, não estes códigos OD-W ou OD-F.
Os displays outdoor de parede incluem suporte de montagem?
Sim. Cada unidade OD-W sai com um suporte de parede reforçado. Seu instalador ainda confere estrutura da parede, peso, fixações e rota de cabos contra o desenho de medidas do modelo selecionado — por exemplo YJC-550-OD-W landscape a 92 kg — antes de travar as fixações de fachada e o caminho de entrada de cabos.
Um totem de piso precisa de uma parede?
Não. Um totem OD-F como YJC-550-OD-F usa seu próprio enclosure de piso e fixação de base do desenho do modelo selecionado. Use-o onde não houver face de parede utilizável, ou onde a mensagem deve ficar em um caminho de praça. Confirme dimensões de base e posições de fixação nesse desenho antes da obra de fundação.
O que envio para obter um desenho de montagem e uma cotação?
Envie 5 campos principais mais fotos do site. Cubra tamanho, código de modelo, orientação, parede vs piso, e fotos ou um desenho do site; acrescente simples/dupla face para totems, quantidade e país de destino. Pegue PDFs de medidas Arquivos para downloade envie o pacote via Contact com o plano de reprodução offline nomeado.
Qual SO e reprodução offline OD-W e OD-F usam?
Android 11 no RK3568, 2 GB / 32 GB eMMC, em OD-W e OD-F. Também trazem USB×2, HDMI-IN, RJ45 e Wi-Fi/LAN. Carregue a playlist no armazenamento local para a reprodução segurar se a WAN cair; se o site também alimentar uma fonte ao vivo, mantenha HDMI-IN como entrada de fallback.
Siguiente paso
Escolha parede ou totem da tabela, pegue o PDF de medidas desse modelo — outdoor wall-mounted display ou ou outdoor floor-standing display — e envie-nos: tamanho, código de modelo, orientação, parede vs piso, simples/dupla face, fotos do site ou desenho, plano de reprodução offline, quantidade e país. Contacte a YJCEN para aconselhamento de setup e preços.
