HDMI CEC kan låta en kompatibel spelare eller styrenhet starta en professionell skärm, sätta den i viloläge eller välja ingång via HDMI-anslutningen. Namnet står för Consumer Electronics Control, men funktionen används också i professionella AV-system. Stödet måste kontrolleras för den exakta utrustningen och signalvägen.
En fungerande bild bevisar inte att CEC-styrningen fungerar. Om en skyltningsskärm förblir avstängd på morgonen eller startar igen efter stängning, undersök styrningen separat från videouppspelningen. Guiden visar vad som behöver verifieras innan CEC används för obemannad drift.
Vad HDMI CEC gör i en skyltningsinstallation

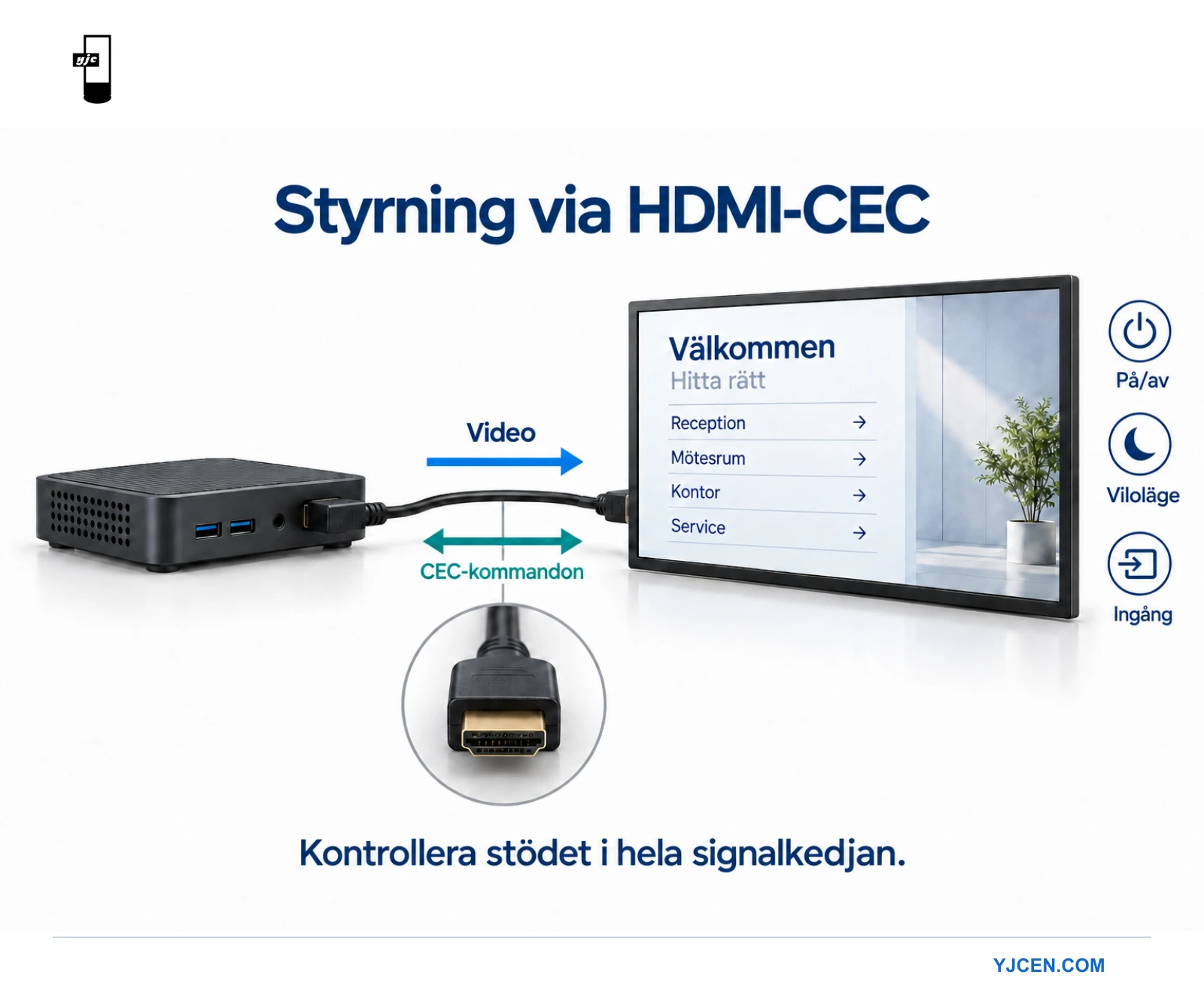

CEC överför styrmeddelanden mellan enheter som stöder funktionen via en HDMI-anslutning. Det är skilt från själva bilden. Dokumentationen för Linux CEC beskriver den särskilda CEC-anslutningen och kommunikationen mellan enheter. Ett HDMI-uttag fastställer inte ensamt vilka kommandon en produkt stöder.
I en enkel uppställning kan en styrenhet reagera på spelarens signal och skicka ett strömkommando till skärmen. Extrons tillämpningsöversikt för HD CTL 100 ger ett professionellt tillämpningsexempel på CEC-baserad skärmautomatik. Det är ett exempel på ett utformat system, inte ett löfte om att alla spelare och skärmar fungerar på samma sätt.
Håll isär tre åtgärder: starta mediespelaren, skicka skärmkommandot och visa rätt innehåll. Morgonschemat har lyckats först när rätt ingång är vald och nödvändigt skyltningsinnehåll syns. Det räcker inte att en enhet har ström.
Kontrollera stödet i varje steg
Spelare eller styrenhet
Bekräfta att källan kan skicka nödvändiga kommandon. Fråga vilken program- eller styrenhetsinställning som skickar dem, vad som utlöser åtgärden och om funktionen fungerar efter omstart. Anta inte att en videoutgång automatiskt har ett CEC-gränssnitt som kan användas för styrning.
Professionell skärm
Läs manualen för exakt skärmmodell och version av fast programvara. Leta efter stödda ström- och ingångsfunktioner, relevanta HDMI-portar och villkor för viloläge. Menytermer skiljer sig mellan tillverkare. Dokumentera den faktiska inställningen i stället för att förlita dig på ett namn kopierat från ett annat märkes instruktioner.
Mellanliggande utrustning
Lista varje signalväxel, signalförlängare, splitter och adapter mellan källa och skärm. Kontrollera hur varje enhet hanterar CEC. En enhet som överför önskat videoformat ger inte nödvändigtvis den styrväg som behövs. Testa slutlig koppling, inte bara en kort direktanslutning på testbänken.
Tillverkarens begränsningar behöver beaktas. I användarhandboken för Extron HC 400 anges att CEC-implementationer varierar och att interoperabilitet inte kan garanteras. Använd detta som skäl att testa vald kombination i stället för att anta identiskt beteende utifrån ett gemensamt HDMI-funktionsnamn.

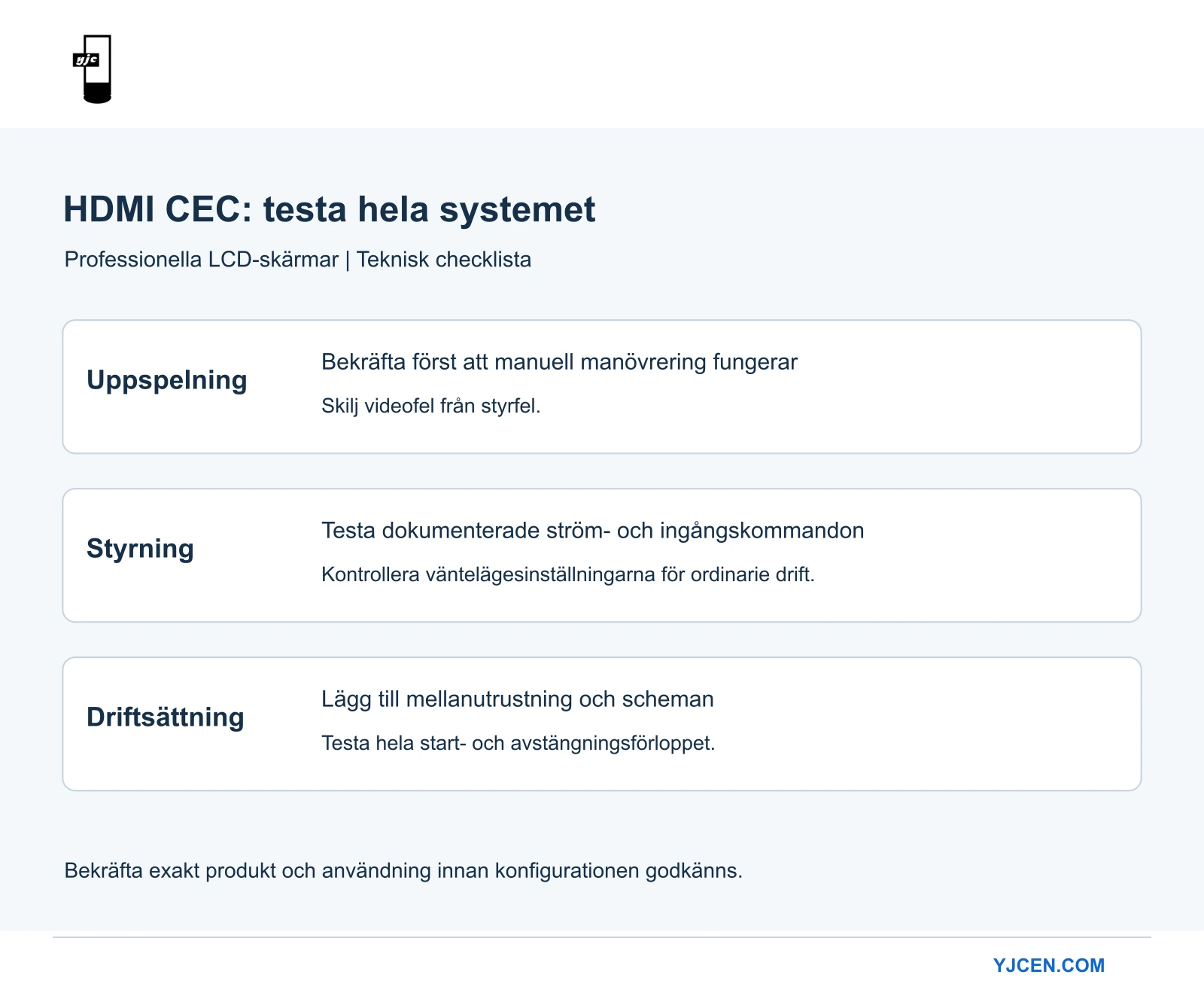

Felsök i en kontrollerad ordning
Skriv först ned det exakta symtomet. ”Ingen bild” kan betyda att skärmen är i viloläge, fel ingång är vald, spelaren inte körs eller videosignalen inte fungerar. Kontrollera skärmens meny och ingångsinformation innan flera inställningar ändras samtidigt.
- Bekräfta att skärmen visar avsett innehåll vid manuell användning.
- Dokumentera aktuella CEC-, vilo-, ingångs- och schemainställningar i båda ändar.
- Testa dokumenterad startåtgärd med en källa och en direktansluten skärm.
- Testa viloläge separat och kontrollera sedan om någon av enheterna oväntat väcker den andra.
- Lägg till installationens mellanliggande utrustning en enhet i taget och upprepa samma åtgärder.
- Återställ avsedda scheman och kör en fullständig öppnings- och stängningssekvens.
För en kort tidslinje: när kommandot utlöstes, när skärmen reagerade och när innehållet visades. Anteckna fel även om ett andra försök fungerar. Oregelbunden återgång till drift är viktigt underlag för en obemannad installation, särskilt när skärmen är svåråtkomlig för personalen.
Vanliga symtom och lämpliga nästa kontroller
Skärmen stängs av men kan inte väckas
Granska dokumenterade vilo- och energisparlägen. Bekräfta att valt läge tillåter nödvändig uppvakning. Testa med produktionsinställningarna i stället för att lämna ett energisparalternativ ändrat utan dokumentation. Be skärmleverantören bekräfta avsedd styrmetod om stödet fortfarande är oklart.
Skärmen vaknar efter stängning
Dokumentera vilken enhet eller schemalagd händelse som aktiverades vid tidpunkten. Kontrollera om spelaren, en annan källa eller en styrenhet skickar en konkurrerande åtgärd. Förenkla tillfälligt uppställningen under ett godkänt testfönster. Ändra en automationskälla i taget så att orsaken går att identifiera.
Direktanslutningen fungerar men det installerade systemet gör det inte
Jämför de två signalvägarna på ritningen. Kontrollera specifikationer och konfiguration för varje tillagd enhet och upprepa sedan testet stegvis. Behåll det fungerande direktanslutna testet som referens. Att byta alla kablar och ändra alla menyer samtidigt gör resultatet svårare att förklara.
Skärmen är på men video saknas fortfarande
Flytta undersökningen till ingångsval, spelarutgång och videolänk. EDID-utbyte och HDCP-relaterade problem är separata frågor. Att skicka strömkommandot upprepade gånger förklarar inte varför videosignalen saknas.
När en annan styrmetod passar bättre
Börja med driftkraven. Behöver personalen ett enkelt öppningsschema eller måste varje skärms aktuella tillstånd kunna bekräftas på distans? Lista nödvändiga åtgärder och återkoppling innan gränssnitt väljs. Ett system som skickar kommandon utan att rapportera resultat kanske inte uppfyller det andra kravet.
Där stöd finns kan seriell styrning eller nätverksstyrning ge en annan uppsättning dokumenterade kommandon och statussvar. Vår guide om RS-232-styrning av skärmar beskriver den seriella arbetsgången. Bekräfta funktionerna på den föreslagna skärmen. Inget gränssnittsnamn garanterar alla statusfrågor eller uppvakningsfunktioner.
En inbyggd spelare kan också använda ett lokalt schema i sitt eget system. Fastställ vad schemat styr: uppspelning, bakgrundsbelysning, viloläge eller någon annan funktion. Låt en tydligt definierad funktion ha huvudansvaret för normal drift så att två scheman inte skickar motstridiga åtgärder.
Vad som ska godkännas före utrullning
Spara modell- och programversionslista, kopplingsschema, menyinställningar och fungerande testsekvens. Ta med beteendet efter spelaromstart, nattligt viloläge och ett planerat test av återgång efter strömavbrott. Följ platsens säkra arbetsrutiner och utrustningens manualer vid strömtester.
Definiera en återställningsrutin som personalen kan följa. Ange rätt ingång, godkänd omstartsordning och vem som ska kontaktas om felet återkommer. Undvik rutiner där personalen måste gissa vilken av flera fjärrkontroller eller vilket schema som för tillfället styr skärmen.
