El toque capacitivo proyectado, generalmente acortado a PCAP, detecta un toque a través de cambios en un campo eléctrico a través de un sensor. En un kiosco comercial, el resultado depende del montaje completo: tapa de vidrio, sensor, controlador, recinto, sistema anfitrión y aplicación. Una demostración suave en una pantalla desnuda no aprueba el quiosco terminado.
Esta guía es para equipos que integran PCAP en terminales de pedidos, quioscos de información y señalización interactiva. Se centra en los controles entre la elección de una tecnología táctil y la aprobación de una unidad de producción. Comience con la tarea real del usuario, luego pruebe el hardware y el software propuestos juntos.
Lo que hace el sensor táctil

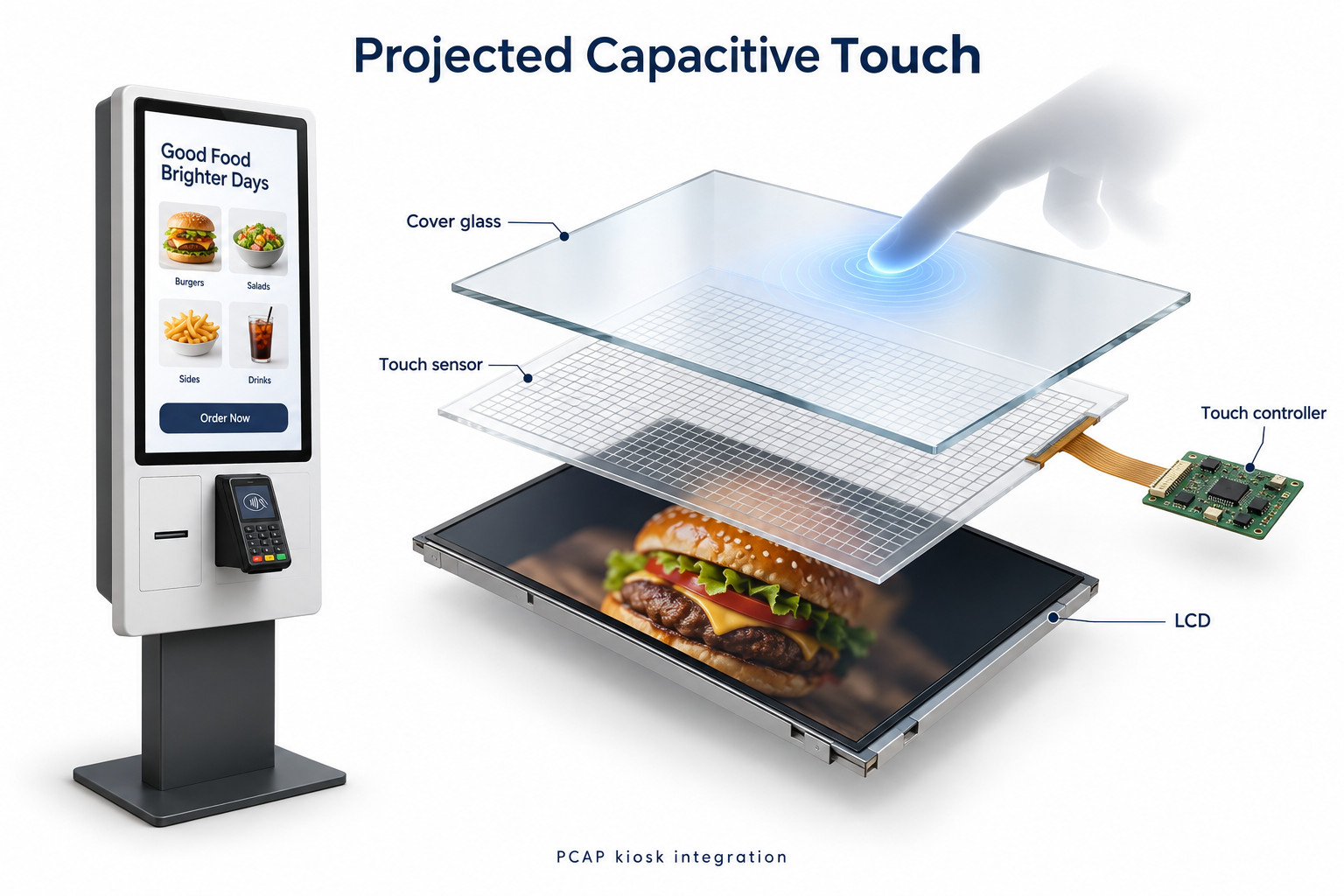

Un patrón de electrodo conductor se encuentra dentro del conjunto táctil. Un dedo cambia las condiciones eléctricas, y el controlador calcula una posición. El host recibe información táctil y la pasa a la aplicación. La pantalla LCD produce la imagen a través de una función de visualización separada; una buena imagen por sí sola no confirma la entrada táctil de trabajo.
El sensor, el controlador y el firmware forman un sistema. Mantenga sus identidades en el registro de muestra. Un cambio de controlador puede importar incluso cuando el tamaño del vidrio y la apariencia exterior permanecen iguales. Pregunte qué configuración se suministrará para las órdenes repetidas y cómo se comunican los cambios de componentes.
Definir la interacción antes de especificar el hardware
Anote lo que el cliente debe hacer: seleccione un idioma, elija un elemento, desplácese por una lista, ingrese un código corto o mueva un mapa. Un quiosco utilizado principalmente para un solo toque tiene un resumen de interacción diferente de una pantalla interactiva compartida. No haga que el número de puntos de contacto anunciado sea la especificación completa.
Identificar los usuarios y las condiciones. Registre si usan los dedos desnudos o guantes particulares, si la superficie frontal puede estar húmeda y si la instalación está en interiores o expuesta a condiciones climáticas cambiantes. Separar el funcionamiento normal de la limpieza y el servicio. Cada condición necesita una prueba acordada en lugar de una promesa amplia.
Mantenga la aplicación en la evaluación. Un sensor sensible no puede fijar pequeños botones, objetivos superpuestos o una página que se congela durante la carga. Pídale al equipo de software que proporcione un flujo de prueba realista, incluida la cancelación, la navegación hacia atrás y la recuperación después de una transacción interrumpida.
Revisar el vidrio y el montaje mecánico
Cubierta de vidrio y capas añadidas
Confirme la construcción de vidrio aprobada y cualquier película, borde impreso o capa protectora. No agregue una hoja sobre una muestra aceptada y asuma que el comportamiento seguirá siendo idéntico. Incluya el tratamiento final de la superficie y el ensamblaje en la evaluación táctil, especialmente alrededor de pequeños controles y bordes de la pantalla.
El grosor cambia la distancia entre el dedo y los electrodos de detección. Microchip discute este efecto en su guía de diseño de detección capacitiva. Ese principio no proporciona un espesor de vidrio máximo universal para un quiosco comercial; obtenga el conjunto soportado del proveedor del sistema táctil.
Lea la explicación de Microchip de los efectos de la cubierta táctil.
Montaje y el recinto terminado
Evalúe la unidad después del ensamblaje, con su marco previsto, enrutamiento de cables y fuente de alimentación. Registre si un problema aparece solo cuando se instala una cubierta o se conecta un periférico. No permita que un ajuste improvisado se convierta en un cambio de producción indocumentada; haga que el equipo de integración lo revise.
Para uso en exteriores, la protección de la carcasa y el comportamiento táctil son requisitos separados. Una clasificación de protección no establece cómo se comporta la interfaz con la humedad en su cara. Especifique la idoneidad ambiental y las condiciones táctiles previstas por separado, luego obtenga evidencia para la configuración ofrecida.
Pruebe los guantes reales y la aplicación
No hay ninguna afirmación general útil de que cada pantalla PCAP funciona con cada guante. Lleve el tipo de guante utilizado en el sitio y mantenga una muestra o una referencia precisa del producto. Pruebe los toques cortos, el desplazamiento y los controles de borde. Repita con diferentes usuarios en lugar de confiar en un toque exitoso en una sala de exposición.
Utilice pantallas representativas de la aplicación terminada. Compruebe el primer toque después de un período de inactividad, selecciones repetidas, toques sostenidos donde sea necesario y el botón de retroceso cerca del borde. Observe las entradas perdidas y las entradas adicionales no deseadas por separado. Registra el paso exacto en el que se produce cualquiera de los dos.
Si se requiere la operación alrededor de la humedad, acuerde un método de prueba aprobado por el proveedor y un procedimiento de recuperación. No improvise una prueba de exposición a líquidos en equipos que no estén especificados para ello. El escrito de aceptación debe indicar el comportamiento requerido, incluyendo lo que la pantalla debe hacer mientras se limpia.
Compruebe la conexión de host y la asignación de coordenadas
Para una pantalla táctil externa, verifique tanto la ruta de vídeo como la ruta de datos táctiles. Estos pueden usar conexiones separadas. Compruebe la interfaz exacta del controlador y el soporte del sistema operativo en lugar de suponer que la presencia de un conector HDMI proporciona comunicación táctil.
En un quiosco integrado, confirme la imagen del sistema operativo suministrado, el firmware del controlador y la versión de la aplicación. Mantenga los archivos de instalación aprobados con el registro del proyecto. Instale solo el controlador documentado o el paquete de configuración; la utilidad de otro fabricante no es una herramienta de reparación general.
Pruebe el toque después de establecer la orientación final del retrato o del paisaje. En un sistema multipantalla, compruebe que tocar una pantalla opera esa pantalla. Compruebe el centro y las esquinas con la resolución final y la escala. Siga las instrucciones del controlador para mapear o alinear cuando sea necesario.
Usar un registro de aceptación repetible
Dele al evaluador una breve lista de verificación con un campo de resultados para cada acción. Incluya la identidad del hardware, el sistema operativo, la compilación de la aplicación, la condición de la superficie y el método de entrada. Registre un fallo incluso cuando el siguiente intento tenga éxito; el comportamiento intermitente importa en un quiosco utilizado sin asistencia del personal.
- Ejecute el recorrido completo del cliente utilizando el diseño final de la pantalla.
- Compruebe pequeños controles en el centro, las esquinas y los bordes.
- Repita los gestos requeridos con el método de entrada especificado.
- Reinicie el sistema aprobado y verifique la orientación y el mapeo táctil.
- Prueba la secuencia de ralentí y estela prevista.
- Guarde las observaciones, los ajustes y la respuesta acordada del proveedor a los problemas no resueltos.
Aprobar la unidad ensamblada contra estos resultados. Mantenga una configuración de referencia aceptada para lotes posteriores. Si la aplicación cambia sus tamaños de botón o gestos, revise la interacción nuevamente; la aprobación del flujo original no cubre automáticamente una interfaz rediseñada.
Donde esto cabe en la compra de un quiosco
La etiqueta tecnológica es el punto de partida. Para la adquisición, solicite el ensamblaje de vidrio compatible, la interfaz del controlador, la compatibilidad del sistema operativo y las condiciones de interacción demostradas. Mantenga las características opcionales separadas de la configuración base confirmada para que una muestra no se confunda con una garantía en todo el rango.
