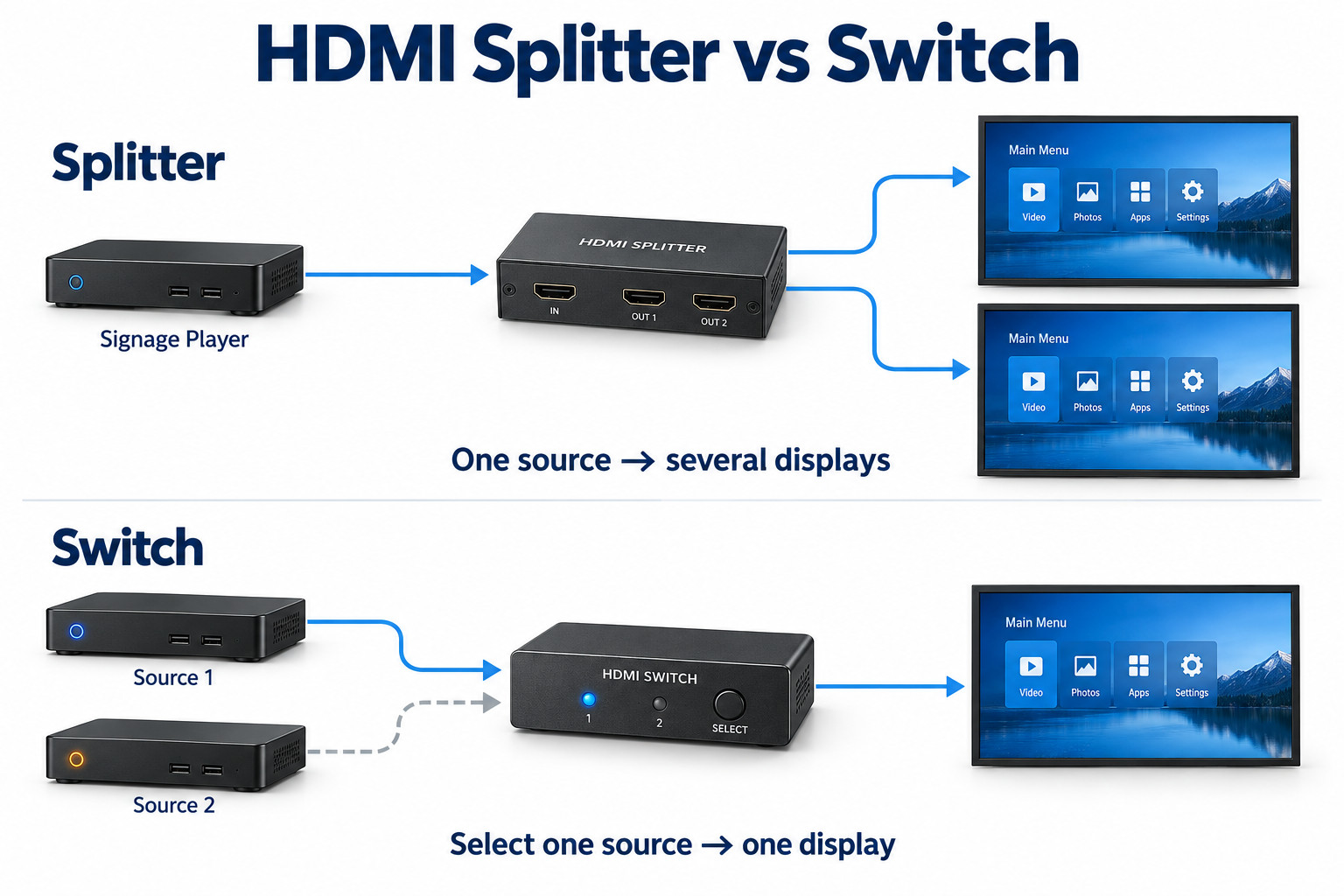

Un divisor HDMI envía una fuente a varias pantallas. Un conmutador HDMI selecciona entre varias fuentes para una pantalla. Para la señalización digital comercial, comience dibujando lo que cada pantalla debe mostrar. El número de pantallas por sí solo no le dice qué dispositivo comprar.
Una cafetería que repite el mismo menú en dos pantallas necesita una disposición de señal diferente de una pantalla de recepción que alterna entre un reproductor de señalización y una fuente de evento. Esta guía explica la distinción, cuándo se necesita un procesador de matriz o video wall, y qué verificar antes de ordenar el equipo.
Comience con la dirección de las señales
Splitter: una fuente, varios destinos
Un divisor, a menudo llamado amplificador de distribución en AV profesional, distribuye una señal de fuente a múltiples salidas. En una disposición de señalización básica, las pantallas conectadas reciben el mismo contenido de origen. No crea una lista de reproducción separada para cada pantalla ni convierte una salida de reproductor ordinaria en canales de contenido independientes.
Escriba la fuente deseada junto a la entrada y cada pantalla junto a una salida. Si cada pantalla debe mostrar la misma campaña, este dibujo puede coincidir con el requisito. Si la pantalla de entrada necesita contenido diferente de la pantalla de pago, un divisor simple no responde a ese requisito de contenido.
Switch: varias fuentes, una salida seleccionada
Un conmutador elige qué fuente alimenta su salida. Por ejemplo, una pantalla de recepción normalmente podría mostrar un reproductor de señalización y ocasionalmente usar una fuente de presentación separada. Especifique cómo se realiza la selección: un control local, comando remoto o comportamiento automático documentado.
Decida qué debe suceder cuando una nueva fuente se conecta o una fuente activa se detiene. La conmutación automática puede ser útil en una aplicación y perjudicial en otra. Pruebe la secuencia de operación normal, incluyendo qué fuente debe regresar después de un evento y qué hace el personal si aparece el contenido incorrecto.
Matriz: múltiples fuentes y destinos
Una matriz enruta las fuentes a múltiples salidas. Puede adaptarse a un proyecto que necesita diferentes selecciones de fuentes en diferentes pantallas. Confirme las combinaciones de enrutamiento requeridas y cómo los elegirán los operadores. Una caja con muchos conectores no es suficiente evidencia de que proporciona el comportamiento de enrutamiento que necesita.
Decidir si las pantallas comparten contenido o solo un horario
Dos pantallas pueden seguir el mismo horario de apertura mientras necesitan mensajes diferentes. Mantenga la distribución de contenido separada de la programación de energía. Pregunte si el proyecto necesita una imagen idéntica, listas de reproducción individuales, reproducción sincronizada o una sola imagen distribuida en varios paneles. Son requisitos diferentes.
Para listas de reproducción independientes, evalúe reproductores independientes o un sistema de reproducción multisalida documentado. Para una imagen en mosaico, confirme la capacidad de recorte, diseño y procesamiento de las pantallas o el controlador. No ordene un divisor básico esperando que cree las partes separadas de un videowall.
Compruebe más que el recuento de entrada y salida
El formato de señal completo
Grabe la resolución requerida, la frecuencia de actualización y el formato de color para la fuente y cada salida. Confirmar estos juntos en la documentación del equipo. Una etiqueta de título “4K” no describe todas las combinaciones. Compruebe los requisitos de audio también si el sistema de visualización realmente utiliza el sonido.
Enumere las longitudes de los cables y los extensores en cada rama. Una prueba exitosa en la pantalla más cercana no aprueba la más lejana. Pruebe el dispositivo seleccionado con la fuente de alimentación propuesta y los componentes de enlace instalados, manteniendo la configuración final de la pantalla en el registro.
Diferentes pantallas en la misma fuente
Las capacidades de visualización mixta requieren un plan explícito. Pregunte cómo el dispositivo selecciona o administra la información presentada a la fuente y si está disponible algún escalado de salida. No asuma que cada divisor ajusta cada salida independientemente. Si se requiere escalado, especifíquelo y verifíquelo en el modelo elegido.
Defina la imagen aceptable en cada pantalla antes de la puesta en marcha. Cambiar la fuente para adaptarse a una pantalla más antigua puede cambiar el resultado en todo el sistema. Registre el formato acordado y pruebe todos los destinos juntos, incluida la secuencia de conexión y desconexión esperada durante el servicio.
Contenido protegido y control
Compruebe el soporte de protección de contenido en la fuente, el equipo de distribución y las pantallas cuando el contenido planificado lo requiera. Una imagen de prueba sin protección o de escritorio que funciona no establece que la reproducción protegida funcionará. Utilizar el contenido permitido real y la configuración del equipo documentado durante la aceptación.
Del mismo modo, confirme las funciones de alimentación o de control de entrada por separado. La distribución de vídeo no establece automáticamente una ruta de control fiable. Si un comando remoto es parte del plan de operación, pruebe qué pantallas responden y qué sucede después de la espera o el reinicio de un reproductor.
Revisar HDMI CEC comprueba si la instalación utiliza el control basado en HDMI.
Una secuencia de puesta en marcha útil
Pruebe una fuente y una pantalla directamente primero. A continuación, agregue el dispositivo de distribución o conmutación propuesto, seguido de las salidas restantes. Mantenga la misma configuración aprobada mientras agrega componentes para que un nuevo fallo tenga un punto de introducción claro.
- Confirme el contenido normal en cada pantalla requerida.
- Pruebe cada selección de fuente o preajuste de enrutamiento utilizado por el personal.
- Compruebe la secuencia de inicio y apagado esperada.
- Desconecte y restaure una rama solo según lo permitido por el procedimiento del equipo.
- Verifique que el servicio en una rama tenga el efecto esperado en las otras.
- Registre los pasos de recuperación, la configuración del dispositivo y el comportamiento no resuelto.
Incluya a la persona que operará el sistema. Una configuración de enrutamiento técnicamente válida puede ser inconveniente si el personal no puede volver a la lista de reproducción normal. Etiquete los controles aprobados y mantenga las instrucciones diarias separadas de los ajustes de ingeniería que no deben cambiarse casualmente.
Qué poner en el resumen de compra
Proporcione una lista de origen, una lista de visualización y una tabla de enrutamiento simple. Para cada pantalla, indique lo que muestra durante el funcionamiento normal y cualquier evento especial. Incluya el formato de señal requerido, la distancia de conexión, el método de control y cualquier necesidad de contenido independiente o mosaico de imágenes.
Mantenga las rutas futuras opcionales separadas del requisito de aceptación actual. Esto permite que el integrador explique qué capacidad está incluida y cuál requeriría hardware diferente. Evite pagar por una caja más grande sin saber si sus conectores adicionales resuelven el plan de expansión real.
