Nadat u een modulair kioskplatform hebt gekozen, moet elke offerteregel nog steeds één leverbare configuratie met een revisie-ID worden. Op een Selfservice-POS-kiosk, wijst u elke benoemde module — scherm, standaard, camera, bonprinter, betaalhardware — toe aan een fysieke interface en een voedingspad, en zet u die set vóór productie vast als een stuklijst met versiebeheer. Modulair betekent hier afneembare componenten met gedefinieerde verbindingen, geen hot-swap of universele uitwisselbaarheid.

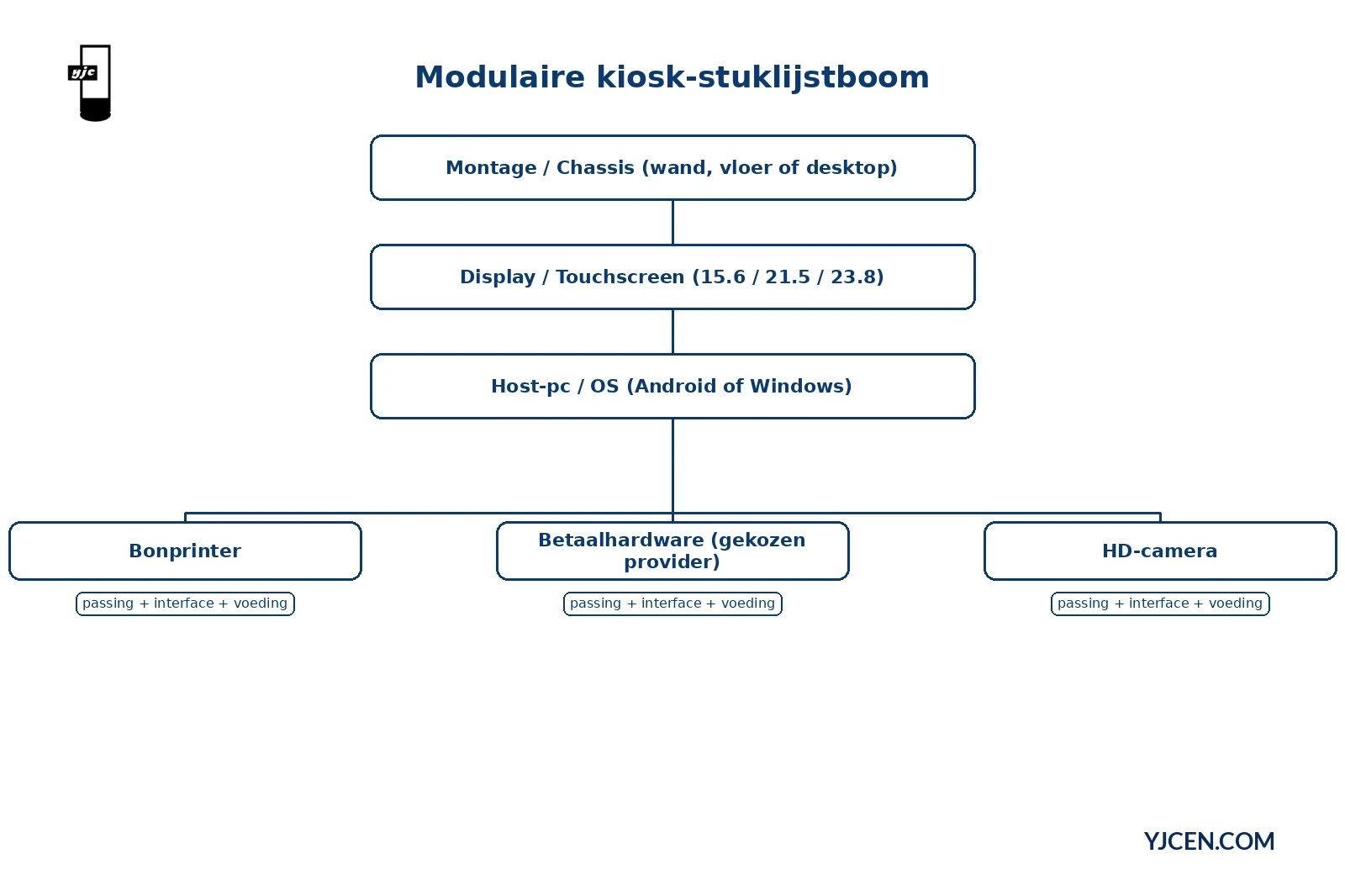

Welke offerteregels horen in een modulaire kiosk-stuklijst?
Behandel de offerte als een componentenlijst, niet als een brochure. Voor deze modulaire lijn zijn de minimale stuklijstregels:
| Stuklijstregel | Wat u op de offerte schrijft | Geverifieerde opties op deze lijn |
|---|---|---|
| Scherm / model | Exacte maat + modelstring | 15.6″ YJC-156-K · 21.5″ YJC-215-K · 23.8″ YJC-238-K |
| Montagevorm | Eén montageconfiguratie | Wandmontage / vloerstaand / desktop |
| Oriëntatie | Staand of liggend | Zoals vermeld voor de gekozen maat |
| PC / OS | OS-keuze en boardklasse | Android of Windows (selecteerbaar); processorklasse zoals geoffreerd |
| Bonprinter | Printerconfiguratie aanwezig / afwezig | Bonafdrukconfiguratie indien besteld |
| Betaalhardware | Benoemde terminal + provider (projectverantwoordelijkheid) | Bankkaart, mobiel, QR, NFC via geselecteerde hardware/provider |
| Camera | Cameraconfiguratie aanwezig / afwezig | HD-cameraconfiguratie indien besteld |
| Netwerk | Connectiviteitspad | Wi-Fi / LAN; optional 3G/4G |
| Softwarebereik | Wie de applicatie levert | Applicatie en integratie projectspecifiek vastgelegd — niet standaard meegeleverd |
Een regel die alleen “betaling” of “printer” zegt zonder model of configuratievlag is niet productieklaar. Betaalmethoden en cameragebruik worden met de software vastgelegd; het zijn geen automatische functies van de behuizing.
Hoe mappen modulennamen naar interfaces en voeding?
Elk stuklijstblad heeft drie velden nodig: fysieke passing, hostinterfaceen voedingsmethode. Ontbreekt er één, dan wordt de modulaire offerte later een wijzigingsorder.
| Module | Interfacevelden om vast te zetten | Voedingsnotitie | Passingsnotitie |
|---|---|---|---|
| Aanraakscherm + chassis | Interne paneel-/boardkoppeling per geselecteerd model | AC 100–240 V, 50/60 Hz voor de terminal (max. ~25 / 28 / 33 W per maat) | Afneembaar scherm en standaard — nog steeds een gedefinieerde verbinding |
| Host-pc | USB × 2, Ethernet RJ45 × 1 als vermelde hostpoorten | Gedekt door de terminalvoeding tenzij een aparte boardvoeding wordt geoffreerd | Geheugen/opslag aanpasbaar — noteer de geoffreerde waarden |
| Bonprinter | USB- of leverancierslink genoemd op de RFQ | Printervoeding vanaf terminal of aparte voeding — vermeld welke | Bevestig papierpad en service toegang voor de gekozen montage |
| Betaalterminal | USB, Ethernet of leverancierslink uit dat datasheet van die terminal | Powered USB / aparte PSU / PoE alleen als de terminalleverancier dit ondersteunt | Afmetingen en montagemethode uit de terminaltekening — niet uit een generieke bay-schets |
| Camera | USB- of boardcamerakoppeling zoals geoffreerd | Meestal vanaf de host | HD-cameraconfiguratie indien besteld; software bepaalt het gebruik |
| Netwerk | Wi-Fi / LAN; optionele 3G/4G-modem | Modemvoeding als optioneel mobiel netwerk is gekozen | Sitecoverage en firewall zijn projectverantwoordelijkheid |
Voordat u een onderdeel van derden als deel van de hardwareconfiguratie behandelt, bevestig afmetingen, aansluiting en softwarecompatibiliteit. Stekkerverbindingen bestaan binnen de overeengekomen configuratie; fysieke passing en interface van een module blijven deel van de specificatie. Ga er niet van uit dat elke randapparatuur met elk ander apparaat uitwisselbaar is.
Gebruik een lege interfacematrix op de RFQ en vul die per project in:
| Poort / pad | Toegewezen aan (module + model) | Kabeluitgang / lengte | Eigenaar (YJCEN / integrator / betaalprovider) |
|---|---|---|---|
| USB 1 | |||
| USB 2 | |||
| Ethernet RJ45 | |||
| Wi-Fi | |||
| Optioneel 3G/4G | |||
| Printerkoppeling | |||
| Betaalkoppeling | |||
| Camerakoppeling | |||
| Netinvoer | Terminal PSU | — |
Wat maakt van een ingevulde stuklijst een configuratie met versiebeheer?
Een leverbare configuratie zijn de stuklijstregels plus interfaces plus een revisierecord dat iedereen kan citeren op tekeningen, paklijsten en acceptatietests.
Zet deze vijf velden samen vast:
- Configuratie-ID — projectcode + maat-/montageafkorting (voorbeeldpatroon:
PROJ-215-FLOOR-R1, door uw team gedefinieerd — geen verzonnen catalogus-SKU). - Stuklijstrevisie —
R1,R2… met datum en auteur. - Hash van de modulelijst — schermmodel, montage, OS, printer ja/nee, betaalmodelstring, camera ja/nee, netwerkopties.
- Interfacetoewijzing — ingevulde matrix hierboven.
- Notitie software-/betaalbereik — applicatie-eigenaar en betaalprovider genoemd, met duidelijke vermelding dat diensten losstaan van hardware.
Configuratie-revisielogboek (kopieer naar de projectmap)
| Rev | Datum | Gewijzigde modules | Reden | Tekening / offertref. | Afgetekend |
|---|---|---|---|---|---|
| R1 | Eerste vastlegging | Uitgangswaarde | |||
| R2 | |||||
| R3 |
Wijzig een blad (schermmaat, montage, betaalmodel, OS) → verhoog de revisie. Gemengde revisies onder één projectnaam verzenden is hoe veldstoringen ten onrechte aan “het modulaire platform” worden geweten.
Welk geverifieerd voorbeeld kunt u als baseline gebruiken?
Een geverifieerde platformbaseline (lijn YJC-215-K) — geen klantspecifieke stuklijst:
| Veld | Baselinevoorbeeld |
|---|---|
| Model | YJC-215-K |
| Scherm | 21,5″, 1920 × 1080, staand of liggend |
| Montage | Desktop, wandmontage of vloerstaand — kies er één voor de locatie |
| Design | Modulaire terminal met afneembaar scherm, standaard en camera |
| Hostpoorten | USB × 2, Ethernet RJ45 × 1 |
| Netwerk | Wi-Fi / LAN; optional 3G/4G |
| OS | Android or Windows |
| Opties | Bonafdrukconfiguratie; betaling via geselecteerde hardware/provider; HD-cameraconfiguratie |
| Omgeving | Indoor; IP5X; 0 °C – 45 °C |
| Voeding | AC 100–240 V; max 28 W at 21.5″ |
Deze baseline bewijst de platform -regels. Zij bedenkt geen betaalterminal-SKU, printeronderdeelnummer of hot-swapclaim. Voor een complete wand- of vloermontage-bestelunit (geïntegreerde 80 mm thermische printerklasse op die lijn), vergelijk de Selfservice-bestelkiosk. Buurartikelen behandelen of randapparatuur nodig is en hoe één betaalterminal mechanisch past — dit stuk mapt alleen offerteregels naar een configuratie met versiebeheer.
Wat moet u sturen voor een OEM-configuratiebeoordeling?
Deel dit pakket voor een OEM-configuratiebeoordeling:
- Schermmaat (15.6 / 21.5 / 23.8) en voorkeursmontage
- Volledige componentenlijst met exacte modelstrings voor betaalterminal en printer
- Interface-eisen (welke module welke USB-/Ethernet-/leverancierslink gebruikt)
- OS-voorkeur en of een sample (MOQ 1) vereist is
- Land, hoeveelheid en installatietype
YJCEN kan de hardware-indeling toetsen aan beschikbare opties via maatwerk displays. Wij leveren formaatspecifieke handboeken en maattekeningen — vraag ons om het juiste formaat en de montage, of gebruik Productdownloads als bestandenrek.
Voor gerelateerde planning: hoe u een selfservicekiosk kiest, de checklist voor software en randapparatuuren de kostenbudgetgids voor selfservicekiosken.
Beslissing die dit artikel vastlegt: na selectie van dit modulaire platform worden offertemodulenamen pas leverbaar wanneer elk blad passing + interface + voeding heeft, de interfacematrix is ingevuld en een configuratierevisie-ID de set vastzet. Tot die tijd is de offerte voorlopig — geen productiestuklijst.
FAQ
Betekent modulair dat elke third-partymodule zomaar past?
Nee. Bevestig eerst afmetingen, aansluiting en softwarecompatibiliteit.
Zijn betaal- en bestelsoftware inbegrepen?
Nee. Hardware, applicatie en betaaldiensten zijn aparte scopes.
Welke schermmodellen staan op deze modulaire lijn?
Drie modellen: YJC-156-K, YJC-215-K en YJC-238-K.
Welke hostpoorten staan vermeld?
USB × 2 en Ethernet RJ45 × 1, plus Wi-Fi/LAN en optioneel 3G/4G.
Kan YJCEN een OEM-componentenlijst beoordelen?
Ja. Deel schermmaat, componentenlijst en interface-eisen.
Wanneer moet de configuratierevisie omhoog?
Telkens wanneer scherm, montage, OS, printer, betaalmodel of camera wijzigt.
