Après avoir choisi une plateforme de kiosque modulaire, chaque ligne de devis doit devenir une configuration livrable avec un ID de révision. Sur un Kiosque POS libre-service, associez chaque module nommé — écran, pied, caméra, imprimante de tickets, matériel de paiement — à une interface physique et un chemin d’alimentation, puis figez cet ensemble en nomenclature versionnée avant production. Modulaire signifie ici des composants détachables avec des connexions définies, pas d’échange à chaud ni d’interchangeabilité universelle.
Quelles lignes de devis appartiennent à une nomenclature de kiosque modulaire ?

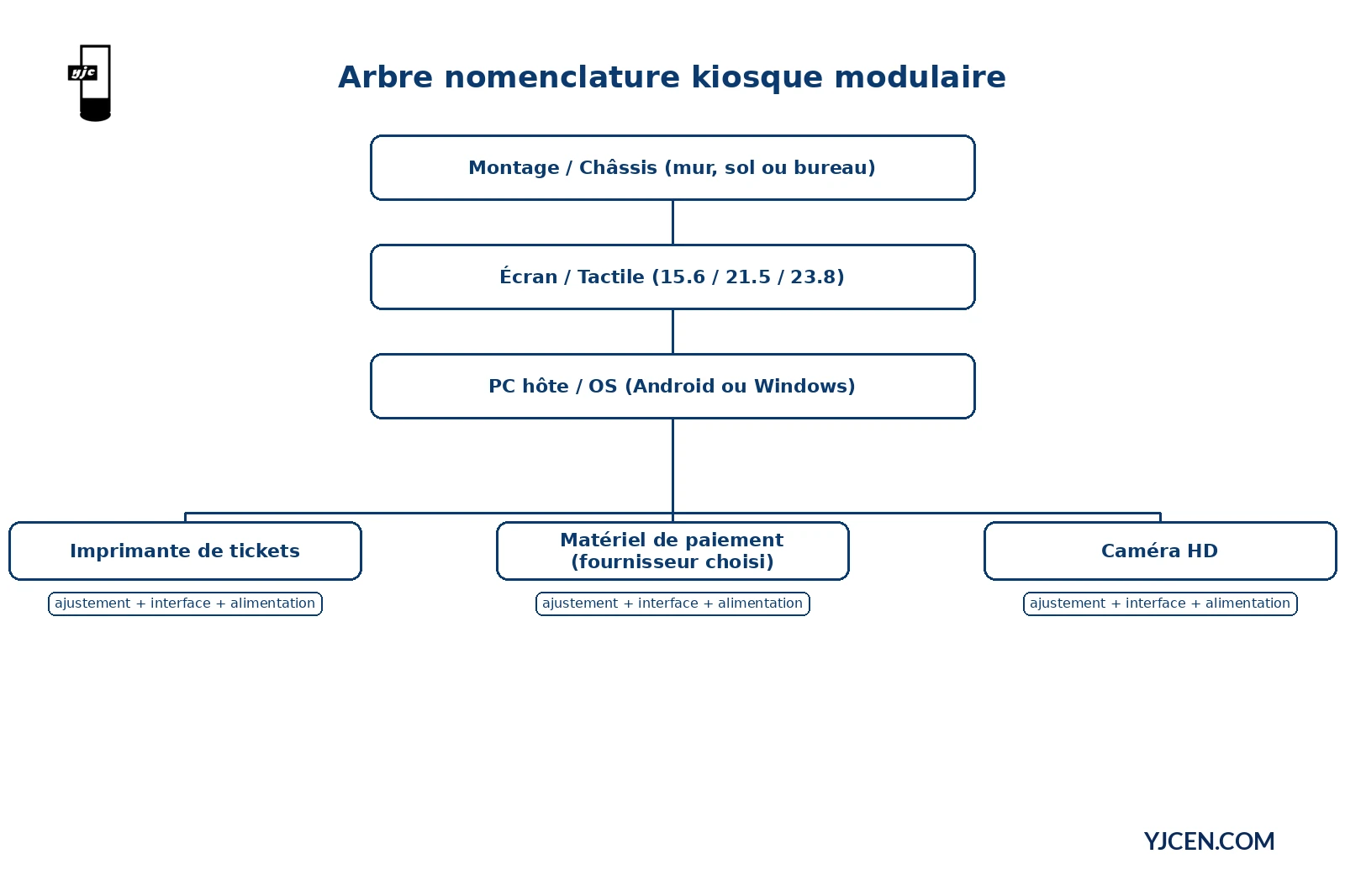

Traitez le devis comme une liste de composants, pas comme une brochure. Pour cette ligne modulaire, les lignes minimales de nomenclature sont :
| Ligne de nomenclature | Ce qu’il faut écrire sur le devis | Options vérifiées sur cette ligne |
|---|---|---|
| Écran / modèle | Taille exacte + libellé de modèle | 15.6″ YJC-156-K · 21.5″ YJC-215-K · 23.8″ YJC-238-K |
| Format de montage | Une configuration de montage | Mural / sur pied / bureau |
| Orientation | Portrait ou paysage | Comme indiqué pour la taille choisie |
| PC / OS | Choix d’OS et classe de carte | Android ou Windows (sélectionnable) ; classe de processeur selon le devis |
| Imprimante de tickets | Configuration imprimante présente / absente | Configuration d’impression de tickets lorsqu’elle est commandée |
| Matériel de paiement | Terminal nommé + fournisseur (côté projet) | Carte bancaire, mobile, QR, NFC via le matériel/fournisseur sélectionné |
| Caméra | Configuration caméra présente / absente | Configuration caméra HD lorsqu’elle est commandée |
| Réseau | Chemin de connectivité | Wi-Fi / LAN; optional 3G/4G |
| Périmètre logiciel | Qui fournit l’application | Application et intégration spécifiées pour le projet — non incluses par défaut |
Une ligne qui dit seulement « paiement » ou « imprimante » sans modèle ni indicateur de configuration n’est pas prête pour la fabrication. Les moyens de paiement et l’usage de la caméra sont définis avec le logiciel ; ce ne sont pas des fonctions automatiques du boîtier.
Comment les noms de modules se traduisent-ils en interfaces et alimentation ?
Chaque feuille de nomenclature nécessite trois champs : ajustement physique, interface hôteet mode d’alimentation. En manquer un transforme plus tard le devis modulaire en ordre de modification.
| Module | Champs d’interface à figer | Note alimentation | Note d’ajustement |
|---|---|---|---|
| Écran tactile + châssis | Lien interne panneau/carte selon le modèle choisi | CA 100–240 V, 50/60 Hz pour le terminal (max. ~25 / 28 / 33 W selon la taille) | Écran et pied détachables — connexion toujours définie |
| PC hôte | USB × 2, Ethernet RJ45 × 1 comme ports hôtes listés | Couvert par l’alimentation du terminal sauf si une alimentation carte séparée est devisée | Mémoire/stockage personnalisables — indiquer les valeurs devisées |
| Imprimante de tickets | USB ou lien constructeur nommé sur la RFQ | Alimentation imprimante depuis le terminal ou une alimentation dédiée — préciser laquelle | Confirmer le chemin papier et l’accès service pour le montage choisi |
| Terminal de paiement | USB, Ethernet ou lien constructeur d’après cette fiche technique du terminal | USB alimenté / alimentation séparée / PoE uniquement si le fabricant du terminal le prend en charge | Dimensions et mode de montage d’après le plan du terminal — pas d’un croquis générique de logement |
| Caméra | Lien caméra USB ou carte selon le devis | Généralement depuis l’hôte | Configuration caméra HD lorsqu’elle est commandée ; le logiciel définit le cas d’usage |
| Réseau | Wi-Fi / LAN ; modem 3G/4G optionnel | Alimentation modem si le cellulaire optionnel est choisi | Couverture du site et pare-feu relèvent du projet |
Avant de traiter une pièce tierce comme faisant partie de la configuration matérielle, confirmez dimensions, connexion et compatibilité logicielle. Les connexions enfichables existent dans la convenu configuration ; l’ajustement physique et l’interface d’un module restent dans sa spécification. Ne supposez pas que chaque périphérique s’échange avec tout autre appareil.
Utilisez une matrice d’interfaces vierge sur la RFQ et remplissez-la par projet :
| Port / chemin | Affecté à (module + modèle) | Sortie câble / longueur | Responsable (YJCEN / intégrateur / prestataire de paiement) |
|---|---|---|---|
| USB 1 | |||
| USB 2 | |||
| Ethernet RJ45 | |||
| Wi-Fi | |||
| 3G/4G optionnel | |||
| Lien imprimante | |||
| Lien paiement | |||
| Lien caméra | |||
| Entrée CA | Terminal PSU | — |
Qu’est-ce qui transforme une nomenclature remplie en configuration versionnée ?
Une configuration livrable, ce sont les lignes de nomenclature plus les interfaces plus un enregistrement de révision que chacun peut citer sur les plans, listes de colisage et essais de réception.
Figez ces cinq champs ensemble :
- ID de configuration — code projet + abrégé taille/montage (modèle d’exemple :
PROJ-215-FLOOR-R1, défini par votre équipe — pas une SKU catalogue inventée). - Révision de nomenclature —
R1,R2… avec date et auteur. - Hash de la liste des modules — modèle d’écran, montage, OS, imprimante oui/non, libellé modèle de paiement, caméra oui/non, options réseau.
- Affectation des interfaces — matrice remplie ci-dessus.
- Note de périmètre logiciel / paiement — propriétaire de l’application et prestataire de paiement nommés, avec une mention claire que les services sont distincts du matériel.
Journal de révision de configuration (à copier dans le dossier projet)
| Rév | Date | Modules modifiés | Motif | Plan / réf. devis | Visa |
|---|---|---|---|---|---|
| R1 | Premier gel | Référence | |||
| R2 | |||||
| R3 |
Changez une feuille (taille d’écran, montage, modèle de paiement, OS) → augmentez la révision. Expédier des révisions mélangées sous un même nom de projet, c’est ainsi que les pannes terrain sont imputées à tort à « la plateforme modulaire ».
Quel exemple vérifié pouvez-vous utiliser comme référence ?
Une baseline de plateforme vérifiée (gamme YJC-215-K) — pas une nomenclature client :
| Champ | Exemple de référence |
|---|---|
| Modèle | YJC-215-K |
| Écran | 21,5″, 1920 × 1080, portrait ou paysage |
| Montage | Bureau, mural ou sur pied — en choisir un pour le site |
| Conception | Terminal modulaire avec écran, pied et caméra détachables |
| Ports hôtes | USB × 2, Ethernet RJ45 × 1 |
| Réseau | Wi-Fi / LAN; optional 3G/4G |
| OS | Android or Windows |
| Options | Configuration d’impression de tickets ; paiement via matériel/fournisseur sélectionné ; configuration caméra HD |
| Environnement | Indoor; IP5X; 0 °C – 45 °C |
| Alimentation | AC 100–240 V; max 28 W at 21.5″ |
Cette référence prouve les lignes plateforme . Elle ne invente pas de SKU de terminal de paiement, de référence imprimante ni de promesse d’échange à chaud. Pour une unité de commande complète murale ou sur pied (imprimante thermique intégrée classe 80 mm sur cette ligne), comparez le Kiosque de commande libre-service. Des articles voisins traitent du besoin de périphériques et de l’intégration mécanique d’un terminal de paiement — ce texte mappe seulement les lignes de devis vers une configuration versionnée.
Que devez-vous envoyer pour une revue de configuration OEM ?
Transmettez ce dossier pour une revue de configuration OEM :
- Taille d’écran (15.6 / 21.5 / 23.8) et montage préféré
- Liste complète des composants avec libellés exacts de terminal de paiement et d’imprimante
- Exigences d’interface (quel module utilise quel lien USB/Ethernet/constructeur)
- Préférence d’OS et si un échantillon (MOQ 1) est requis
- Pays, quantité et type d’installation
YJCEN peut examiner l’agencement matériel par rapport aux options disponibles via solutions d’affichage sur mesure. Nous fournissons manuels et plans cotés par taille — demandez-nous la taille et le montage correspondants, ou utilisez Téléchargements produits comme étagère de fichiers.
Pour une planification connexe : comment choisir un kiosque libre-service, la checklist logiciel et périphériqueset le guide budgétaire des coûts de kiosque libre-service.
Décision tranchée par cet article : après sélection de cette plateforme modulaire, les noms de modules du devis ne deviennent livrables que lorsque chaque feuille a ajustement + interface + alimentation, que la matrice d’interfaces est remplie et qu’un ID de révision de configuration fige l’ensemble. Jusque-là, traitez le devis comme provisoire — pas comme nomenclature de production.
FAQ
Modulaire signifie-t-il que tout module tiers s’installe tel quel ?
Non. Confirmez d’abord dimensions, connexion et compatibilité logicielle.
Les logiciels de paiement et de commande sont-ils inclus ?
Non. Matériel, application et services de paiement sont des périmètres séparés.
Quels modèles d’écran sur cette ligne modulaire ?
Trois modèles : YJC-156-K, YJC-215-K et YJC-238-K.
Quels ports hôtes sont listés ?
USB × 2 et Ethernet RJ45 × 1, plus Wi-Fi/LAN et 3G/4G optionnel.
YJCEN peut-il examiner une liste de composants OEM ?
Oui. Partagez la taille d’écran, la liste des composants et les exigences d’interface.
Quand faut-il augmenter la révision de configuration ?
Dès que l’écran, le montage, l’OS, l’imprimante, le modèle de paiement ou la caméra change.
