Después de elegir una plataforma de kiosco modular, cada línea de oferta debe convertirse en una configuración entregable con un ID de revisión. En un Kiosco POS de autoservicio, asigne cada módulo nombrado — pantalla, soporte, cámara, impresora de recibos, hardware de pago — a una interfaz física y una ruta de alimentación, y congele ese conjunto como BOM versionado antes de la producción. Modular aquí significa componentes desmontables con conexiones definidas, no intercambio en caliente ni intercambiabilidad universal.
¿Qué líneas de oferta pertenecen a un BOM de kiosco modular?
Trate la oferta como una lista de componentes, no como un folleto. Para esta línea modular, las filas mínimas del BOM son:
| Fila BOM | Qué escribir en la oferta | Opciones verificadas en esta línea |
|---|---|---|
| Pantalla / modelo | Tamaño exacto + cadena de modelo | 15.6″ YJC-156-K · 21.5″ YJC-215-K · 23.8″ YJC-238-K |
| Formato de montaje | Una configuración de montaje | Montaje en pared / de pie / escritorio |
| Orientación | Vertical u horizontal | Según lo indicado para el tamaño seleccionado |
| PC / SO | Elección de SO y clase de placa | Android o Windows (seleccionable); clase de procesador según la oferta |
| Impresora de recibos | Configuración de impresora presente / ausente | Configuración de impresión de recibos cuando se pide |
| Hardware de pago | Terminal nombrado + proveedor (del proyecto) | Tarjeta bancaria, móvil, QR, NFC mediante el hardware/proveedor seleccionado |
| Cámara | Configuración de cámara presente / ausente | Configuración de cámara HD cuando se pide |
| Red | Ruta de conectividad | Wi-Fi / LAN; optional 3G/4G |
| Alcance de software | Quién suministra la aplicación | Aplicación e integración especificadas para el proyecto — no incluidas por defecto |
Una fila que solo dice “pago” o “impresora” sin modelo ni marca de configuración no está lista para fabricación. Los métodos de pago y el uso de la cámara se especifican con el software; no son funciones automáticas del gabinete.

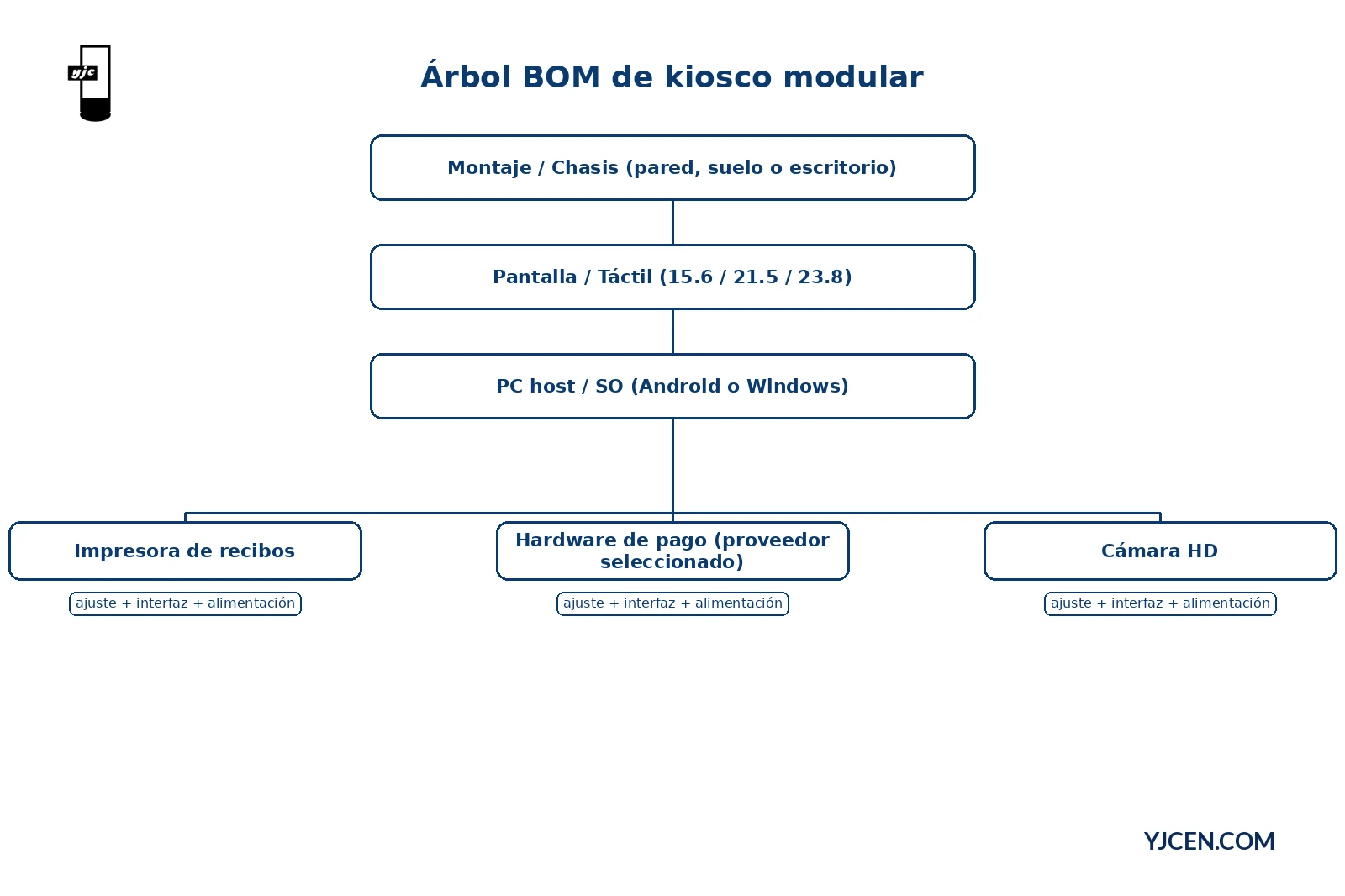

¿Cómo se asignan los nombres de módulo a interfaces y alimentación?
Cada hoja del BOM necesita tres campos: ajuste físico, interfaz de hosty método de alimentación. Si falta uno, la oferta modular se convierte después en una orden de cambio.
| Módulo | Campos de interfaz a fijar | Nota de alimentación | Nota de ajuste |
|---|---|---|---|
| Pantalla táctil + chasis | Enlace interno panel/placa según el modelo seleccionado | CA 100–240 V, 50/60 Hz para el terminal (máx. ~25 / 28 / 33 W según tamaño) | Pantalla y soporte desmontables — sigue siendo una conexión definida |
| PC host | USB × 2, Ethernet RJ45 × 1 como puertos host listados | Cubierto por la fuente del terminal salvo que se ofrezca una fuente de placa separada | Memoria/almacenamiento personalizable — escriba los valores ofertados |
| Impresora de recibos | USB o enlace del fabricante indicado en la RFQ | Alimentación de impresora desde el terminal o toma dedicada — indique cuál | Confirme la ruta del papel y el acceso de servicio para el montaje elegido |
| Terminal de pago | USB, Ethernet o enlace del fabricante según ese hoja de datos del terminal | USB con alimentación / fuente separada / PoE solo si el fabricante del terminal lo admite | Dimensiones y método de montaje del dibujo del terminal — no de un croquis genérico del hueco |
| Cámara | Enlace USB o de cámara en placa según la oferta | Normalmente desde el host | Configuración de cámara HD cuando se pide; el software define el caso de uso |
| Red | Wi-Fi / LAN; módem 3G/4G opcional | Alimentación del módem si se elige celular opcional | La cobertura del sitio y el firewall son responsabilidad del proyecto |
Antes de tratar una pieza de terceros como parte de la configuración de hardware, confirme dimensiones, conexión y compatibilidad de software. Las conexiones enchufables existen dentro de la acordada configuración; el ajuste físico y la interfaz de un módulo siguen formando parte de su especificación. No asuma que cada periférico se intercambia con cualquier otro dispositivo.
Use una matriz de interfaces en blanco en la RFQ y rellénela por proyecto:
| Puerto / ruta | Asignado a (módulo + modelo) | Salida de cable / longitud | Responsable (YJCEN / integrador / proveedor de pago) |
|---|---|---|---|
| USB 1 | |||
| USB 2 | |||
| Ethernet RJ45 | |||
| Wi-Fi | |||
| 3G/4G opcional | |||
| Enlace de impresora | |||
| Enlace de pago | |||
| Enlace de cámara | |||
| Entrada CA | Terminal PSU | — |
¿Qué convierte un BOM rellenado en una configuración versionada?
Una configuración entregable son las filas del BOM más las interfaces más un registro de revisión que todos puedan citar en planos, listas de empaque y pruebas de aceptación.
Congele estos cinco campos juntos:
- ID de configuración — código de proyecto + abreviatura de tamaño/montaje (patrón de ejemplo:
PROJ-215-FLOOR-R1, definido por su equipo — no una SKU de catálogo inventada). - Revisión BOM —
R1,R2… con fecha y autor. - Hash de la lista de módulos — modelo de pantalla, montaje, SO, impresora sí/no, cadena de modelo de pago, cámara sí/no, opciones de red.
- Asignación de interfaces — matriz rellenada arriba.
- Nota de alcance de software / pago — propietario de la aplicación y proveedor de pago nombrados, con una declaración clara de que los servicios son independientes del hardware.
Registro de revisión de configuración (copiar a la carpeta del proyecto)
| Rev | Fecha | Módulos cambiados | Motivo | Dibujo / ref. oferta | Firma |
|---|---|---|---|---|---|
| R1 | Congelación inicial | Línea base | |||
| R2 | |||||
| R3 |
Cambie cualquier hoja (tamaño de pantalla, montaje, modelo de pago, SO) → suba la revisión. Enviar revisiones mezcladas bajo un mismo nombre de proyecto es cómo los fallos en campo se culpan erróneamente a “la plataforma modular”.
¿Qué ejemplo verificado puede usar como línea base?
Una línea base de plataforma verificada (línea YJC-215-K) — no una lista de materiales específica del cliente:
| Campo | Ejemplo de línea base |
|---|---|
| Modelo | YJC-215-K |
| Pantalla | 21,5″, 1920 × 1080, vertical u horizontal |
| Montaje | Escritorio, montaje en pared o de pie — elija uno para el sitio |
| Diseño | Terminal modular con pantalla, soporte y cámara desmontables |
| Puertos host | USB × 2, Ethernet RJ45 × 1 |
| Red | Wi-Fi / LAN; optional 3G/4G |
| OS | Android or Windows |
| Opciones | Configuración de impresión de recibos; pago mediante hardware/proveedor seleccionado; configuración de cámara HD |
| Entorno | Indoor; IP5X; 0 °C – 45 °C |
| Alimentación | AC 100–240 V; max 28 W at 21.5″ |
Esta línea base demuestra las filas de plataforma . No inventa una SKU de terminal de pago, un número de pieza de impresora ni una afirmación de intercambio en caliente. Para una unidad de pedido completa de pared o de pie (impresora térmica integrada de clase 80 mm en esa línea), compare el Kiosco de pedidos de autoservicio. Artículos vecinos cubren si se necesitan periféricos y cómo encaja mecánicamente un solo terminal de pago — este texto solo asigna líneas de oferta a una configuración versionada.
¿Qué debe enviar para una revisión de configuración OEM?
Comparta este paquete para una revisión de configuración OEM:
- Tamaño de pantalla (15.6 / 21.5 / 23.8) y montaje preferido
- Lista completa de componentes con cadenas exactas de modelo de terminal de pago e impresora
- Requisitos de interfaz (qué módulo usa qué enlace USB/Ethernet/fabricante)
- Preferencia de SO y si se requiere una muestra (MOQ 1)
- País, cantidad y tipo de instalación
YJCEN puede revisar la disposición de hardware frente a las opciones disponibles mediante soluciones de display a medida. Proporcionamos manuales y planos dimensionales por tamaño — pídanos la medida y el montaje correspondientes, o use Descargas de producto como estantería de archivos.
Para planificación relacionada: cómo elegir un kiosco de autoservicio, la lista de verificación de software y periféricosy la guía de presupuesto de costo de kiosco de autoservicio.
Decisión que este artículo resuelve: tras seleccionar esta plataforma modular, los nombres de módulo de la oferta solo son entregables cuando cada hoja tiene ajuste + interfaz + alimentación, la matriz de interfaces está rellenada y un ID de revisión de configuración congela el conjunto. Hasta entonces, trate la oferta como provisional — no como BOM de producción.
FAQ
¿Modular significa que cualquier módulo de terceros encaja directamente?
No. Confirme primero dimensiones, conexión y compatibilidad de software.
¿Están incluidos el software de pago y de pedidos?
No. Hardware, aplicación y servicios de pago son alcances separados.
¿Qué modelos de pantalla hay en esta línea modular?
Tres modelos: YJC-156-K, YJC-215-K y YJC-238-K.
¿Qué puertos host están listados?
USB × 2 y Ethernet RJ45 × 1, más Wi-Fi/LAN y 3G/4G opcional.
¿Puede YJCEN revisar una lista de componentes OEM?
Sí. Comparta tamaño de pantalla, lista de componentes y requisitos de interfaz.
¿Cuándo debe subir la revisión de configuración?
Siempre que cambien pantalla, montaje, SO, impresora, modelo de pago o cámara.
Hable de su proyecto
Para una cotización de hardware de kiosco modular, envíe tamaño de pantalla, formato de montaje, disposición de componentes, cantidad y país de instalación. Incluya preferencia de SO, modelos de periféricos con interfaces y el proveedor de pago previsto para revisar el alcance de hardware frente a un BOM versionado. Contactar con YJCEN.
