Noem eerst het model van de betaalterminal. Vergelijk daarna de mechanische afmetingen, de goedgekeurde bevestigingswijze, de bedieningszijde en de kabelroute met het betaalvak van een zelfbedieningskiosk met POS voordat u een uitsparing in de frontplaat vastlegt. Zolang de tekeningen niet overeenkomen, houdt u de uitsparing open en beschouwt u het betaalvak als voorlopig. Betaaldiensten en de bestelapplicatie vallen buiten de hardware-scope.
Wat moet u bij de terminalleverancier opvragen voordat u een uitsparing maakt?
De 27-inch bestelkiosk is 462 mm breed en de 32-inch versie 520 mm; beide behuizingen zijn 190 mm diep. Een groter scherm biedt dus niet automatisch meer diepte voor een betaalterminal: vergelijk uitsteekmaat en kabelbuigruimte afzonderlijk. Specificaties van bestelkiosken van 27 en 32 inch.
Verzamel vier documenten voordat u iets aan de plaatwerkdelen wijzigt:
- Exacte modelaanduiding — handelsnaam plus de revisie die de betaalprovider levert.

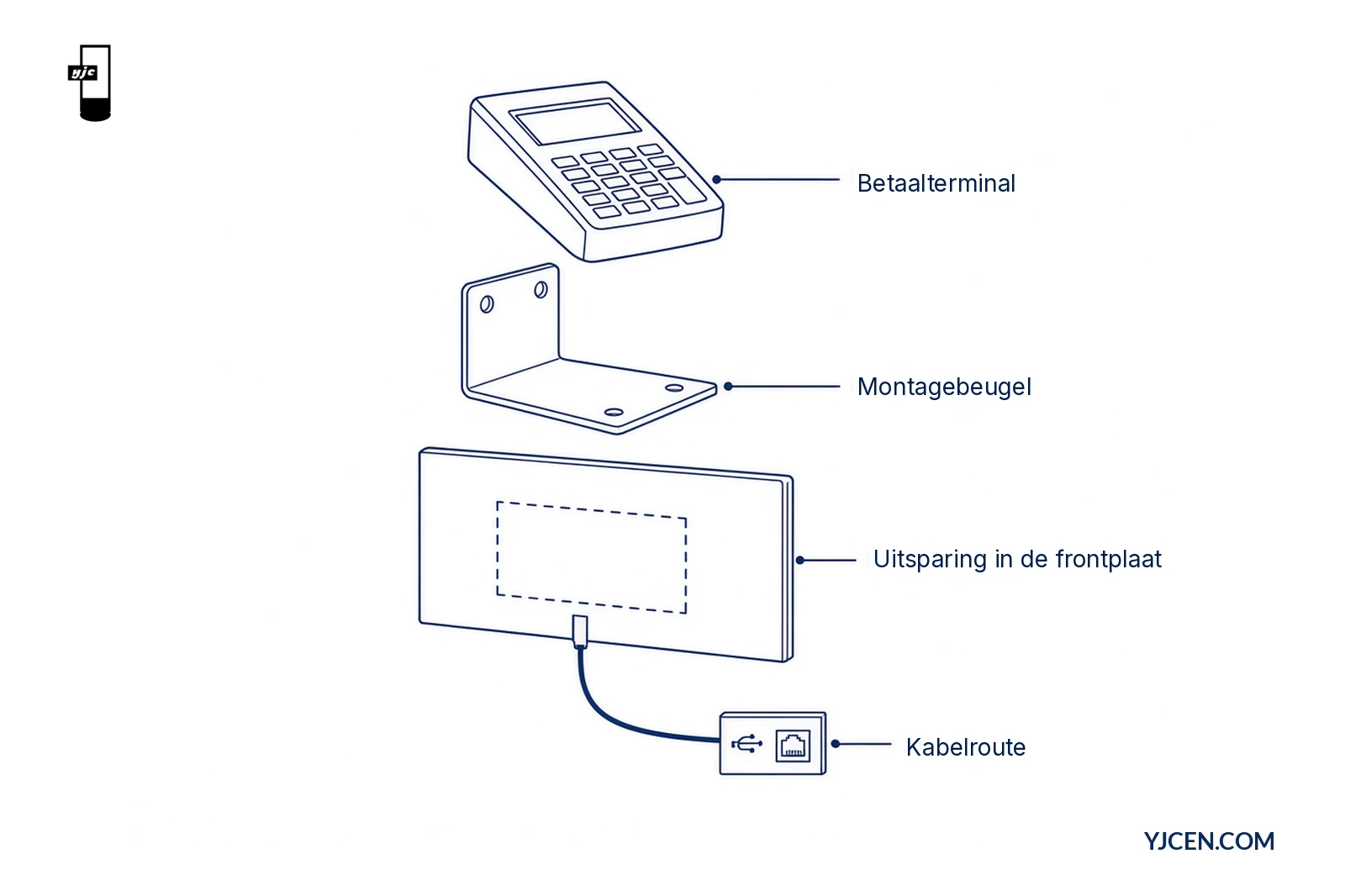

- Officiële mechanische tekeningen — buitenmaat, diepte, bedieningszijde, kabeluitgang en bevestigingspatroon van de terminalleverancier (geen verkoopfoto).
- Goedgekeurde montagewijze — door de leverancier goedgekeurde beugel, VESA-plaat, verzonken frontplaatuitsparing of zijvleugel, met aanhaalmoment en bevestigingsmiddelen als die zijn gepubliceerd.
- Interfacelijst — voeding, USB, Ethernet of een eigen verbinding die de bestelapplicatie verwacht.
Zonder die set kan een offerte alleen een voorlopig betaalvak bevatten. Ze kan geen uitsparing vastleggen die later de bedieningszijde blokkeert of de kabel te kort laat.

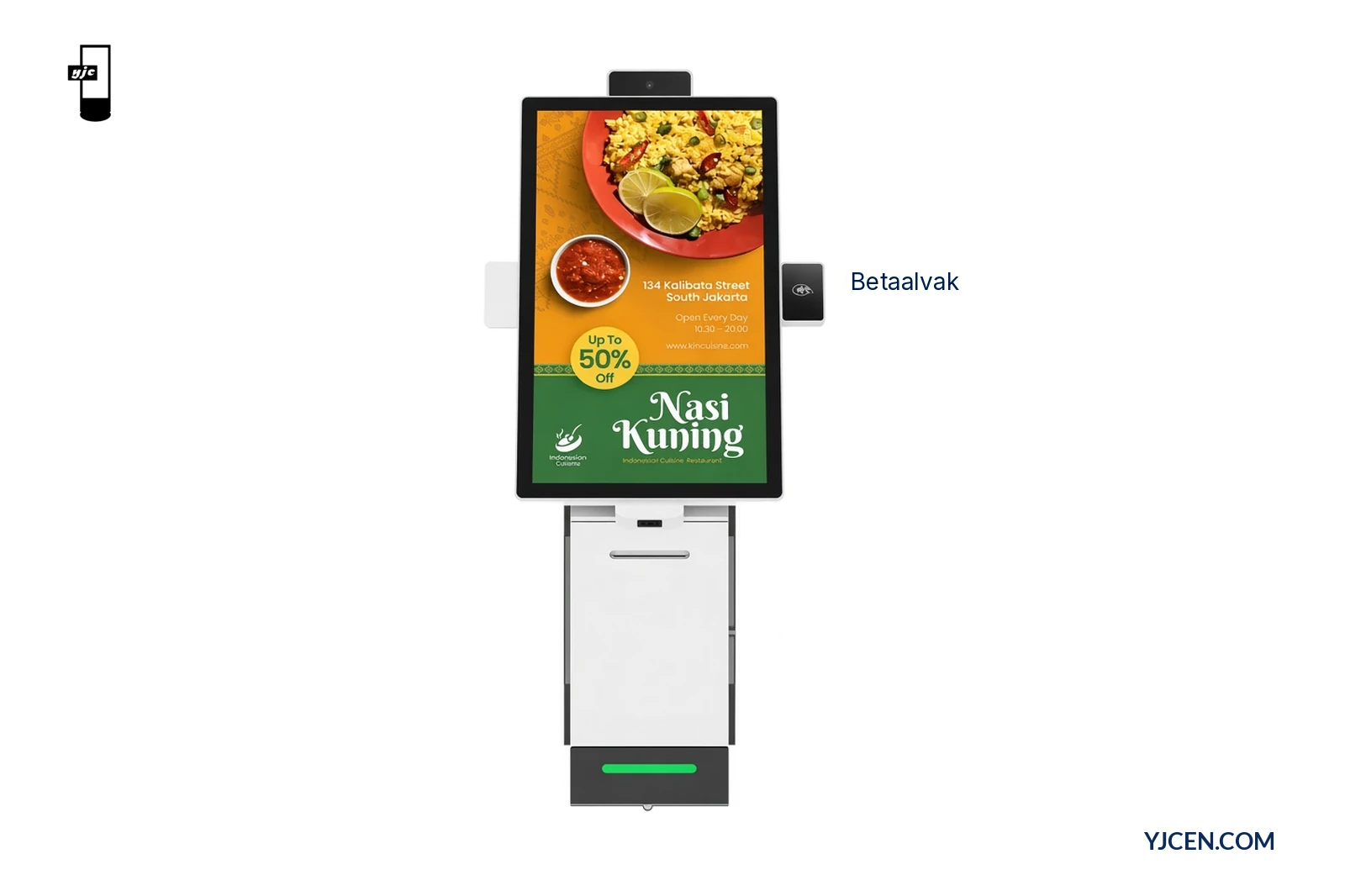

Op deze modulaire lijn lopen bankkaart- / mobiele / QR- / NFC-betalingen via de geselecteerde terminal en provider. We richten het vak rond die terminal in; de tekening van de terminal zelf bepaalt nog steeds de uitsparing en de beugel.
Hoe controleert u de mechanische passing op het modulaire betaalvak?
Loop de opbouw in deze volgorde door. Stop bij de eerste afwijking.
| Stap | Controle | Voorwaarde om te slagen | Maatregel bij afwijking |
|---|---|---|---|
| 1 | Afmetingen | Omtrek en diepte van de terminal passen in het betaalvak en laten ruimte voor een eventuele printer- of cameramodule | Wijzig de zijde van het betaalvak, het schermformaat of het montageformaat — vergroot een uitsparing niet op het oog |
| 2 | Beugel | De door de leverancier goedgekeurde beugel past op de modulaire vleugel of frontplaat zonder een nieuw boorpatroon | Vraag een beoordeling van de beugel door de OEM aan of kies een andere terminalrevisie |
| 3 | Bedieningszijde | Kaartsleuf, contactloze zone, pinpad en display blijven na installatie bereikbaar en leesbaar | Hoogte/verschuiving aanpassen of de montagewijze wijzigen |
| 4 | Kabeluitgang | De uitgangszijde komt overeen met de geplande interne route naar USB/Ethernet | Leg de route opnieuw of kies bij de leverancier een andere kabeluitgang |
| 5 | Onderhoudstoegang | Papier, printplaat en terminal zijn te onderhouden zonder de hele kiosk te demonteren | Pas de diepte van het betaalvak aan of kies een wand-, vloer- of tafelopstelling die toegang aan de achter-/voorkant houdt |
De modulaire hardware gebruikt een demonteerbaar scherm, standaard en camera zodat het projectteam de indeling op componentniveau kan vastleggen. De fysieke passing en interface van een module blijven deel van de specificatie. Bevestig afmetingen en aansluiting voordat u een derde partij als drop-in behandelt.
De beschikbare touchscreenformaten van deze modulaire serie zijn 15,6 / 21,5 / 23,8 inch (modellen YJC-156-K / YJC-215-K / YJC-238-K), met wand-, vloer- of tafelmontage. Het schermformaat bepaalt geen uitsparing voor een terminal; het verandert alleen hoeveel frontplaat en bewegingsruimte u rond het betaalvak hebt.
Voor een complete bestelunit voor wand- of vloermontage met geïntegreerde 80 mm-thermische printer en QR/NFC-betaalconfiguraties vergelijkt u de Bestelkiosk voor restaurants. Het passingsproces is hetzelfde: noem de terminal en leg vóór de productie de tekeningen naast elkaar.
Welke kabel- en interfacegegevens horen in de offerteaanvraag (RFQ)?
Zet elektrische gegevens en routering naast de mechanische. Als een van beide sets ontbreekt, lopen offerteaanvragen vast op „betaalterminal nog te bepalen”.
Mechanische gegevens
| Veld | Wat u invult | Waarom het ertoe doet |
|---|---|---|
| Terminalmodel + revisie | Exacte leveranciersaanduiding | Voorkomt dat een latere behuizing wordt geleverd die niet meer past |
| Afmetingen B × H × D | Uit de officiële tekening | Bepaalt de vrije ruimte in het betaalvak |
| Bevestigingspatroon / onderdeelnummer beugel | Door de leverancier goedgekeurde methode | Voorkomt geïmproviseerde gaten |
| Kenmerken van de bedieningszijde | Contactloze zone, kaartsleuf, pinpad, display | Beschermt de bruikbaarheid na montage in de frontplaat |
| Positie van de kabeluitgang | Links / rechts / achter / onder | Bepaalt de interne route |
| Vrije ruimte voor onderhoud | Vrije ruimte voor/achter | Houdt papier en printplaat bereikbaar |
Elektrische gegevens / interfaces
| Veld | Wat u invult | Waarom het ertoe doet |
|---|---|---|
| Hostinterfaces | USB, Ethernet, serieel of eigen verbinding | Past bij de kioskpoorten en de stuurprogramma’s van de applicatie |
| Voedingswijze | USB-voeding, aparte voedingsadapter, PoE (als de leverancier dit ondersteunt) | Voorkomt dat er laat nog een voeding bij komt |
| Benodigde kabellengte | Traject van het betaalvak naar de printplaat | Voorkomt te korte kabelbomen na de uitsparing |
| Netwerkrol | LAN-aansluiting ter plaatse vs. wifi / optioneel 3G/4G | Stemt de bekabeling op locatie af |
| Koppeling met de applicatie | Wie verantwoordelijk is voor stuurprogramma’s en betaalresultaat | Houdt hardware- en softwareverantwoordelijkheden gescheiden |
De modulaire kiosk biedt USB × 2 en Ethernet RJ45 × 1, met wifi/LAN en optioneel 3G/4G. Deze poorten ondersteunen een aangesloten terminal; ze vervangen de interfacevereisten van de leverancier niet en bewijzen niet dat elke betaalapplicatie het apparaat herkent.
Voor verantwoordelijkheden rond software, printer en betaalprovider (buiten dit artikel over mechanische passing) gebruikt u de checklist voor software en randapparatuur van zelfbestelkiosken.
Hoe verandert de bereikbaarheid voor de gebruiker de montagekeuze?
De mechanische passing kan op papier kloppen en toch op locatie mislukken als de klant het betaalvlak niet kan bereiken nadat de schermhoogte is vastgelegd.
Controleer de bereikbaarheid als één traject: touchscreen → betaalvlak → bonuitgifte. Een zijdelings betaalvak dat de beugel vrijlaat, kan toch buiten een comfortabel bereikbaar gebied liggen zodra de gekozen montage (tafelmodel op een hoge balie, wandplaat of vloersokkel) vaststaat. Gebruik de baliehoogte ter plaatse en de tekening van de gekozen kiosk samen — de gids over tafelmodel- en vloerstaande kiosken legt uit hoe de voetafdruk en de hoogte van de schermbehuizing op elkaar inwerken.
Moet het project voldoen aan een gepubliceerd toegankelijkheidsbereik, leg dan de doelnorm vast en meet de werkelijke betaalbedieningselementen, niet alleen de bovenkant van de kast. YJCEN kan montagevarianten beoordelen; de toegankelijkheidsgoedkeuring van het project blijft bij het team ter plaatse.
Wat stuurt u naar YJCEN voor een passingsbeoordeling?
Stuur één briefing waarop een engineer „past”, „past niet” of „herontwerp” kan aangeven:
- Exact model en revisie van de betaalterminal
- Officiële mechanische tekeningen (bij voorkeur pdf) en goedgekeurde montagewijze
- Gewenst kioskformaat (15,6 / 21,5 / 23,8 inch) en montage (wand / vloer / tafel)
- Kabel- en interfacelijst van de terminalleverancier
- Locatiegegevens: baliehoogte, eventuele ADA-/bereikdoelstelling, land, aantal
- Gewenst besturingssysteem voor de bestelapplicatie (Android of Windows) en of een voorbeeldexemplaar (MOQ 1) nodig is
OEM-indelingsbeoordelingen en maatwerk aan de frontplaat lopen via maatwerk displays. Vraag ons om de handboeken en maattekeningen die bij het formaat passen, of download ze via Productdownloads. De levertijd van voorbeeldexemplaren voor standaardconfiguraties is doorgaans kort; maatwerkuitsparingen volgen de langere maatwerktermijn die in de offerte staat.
Houd montagegoedkeuring en betaalgoedkeuring apart
Dat een terminal in de kiosk past, betekent geen betaalgoedkeuring voor de complete installatie. PCI PTS betreft apparaatbeveiliging; EMV-goedkeuring betreft interoperabiliteit op bepaalde niveaus. Volg de montage-instructies van de terminalleverancier en stem terminal, software en acquirerverbinding af met de betaaldienstverlener.
Volgende stap: vraag een mechanische passingsbeoordeling aan
Neem contact op met YJCEN en stuur het terminalmodel, de mechanische tekeningen, de montagewijze, de kabel-/interfacelijst en het gewenste kioskformaat en de gewenste montage mee. Het engineeringteam geeft aan of het betaalvak de terminal accepteert zoals getekend of dat vóór de productie een herontwerp nodig is.
