Dopo aver scelto una piattaforma di chiosco modulare, ogni riga di offerta deve diventare una configurazione consegnabile con un ID di revisione. Su un Chiosco POS self-service, mappate ogni modulo nominato — schermo, stand, telecamera, stampante scontrini, hardware di pagamento — a un’interfaccia fisica e a un percorso di alimentazione, poi congelate l’insieme come distinta versionata prima della produzione. Modulare qui significa componenti staccabili con connessioni definite, non hot-swap né intercambiabilità universale.

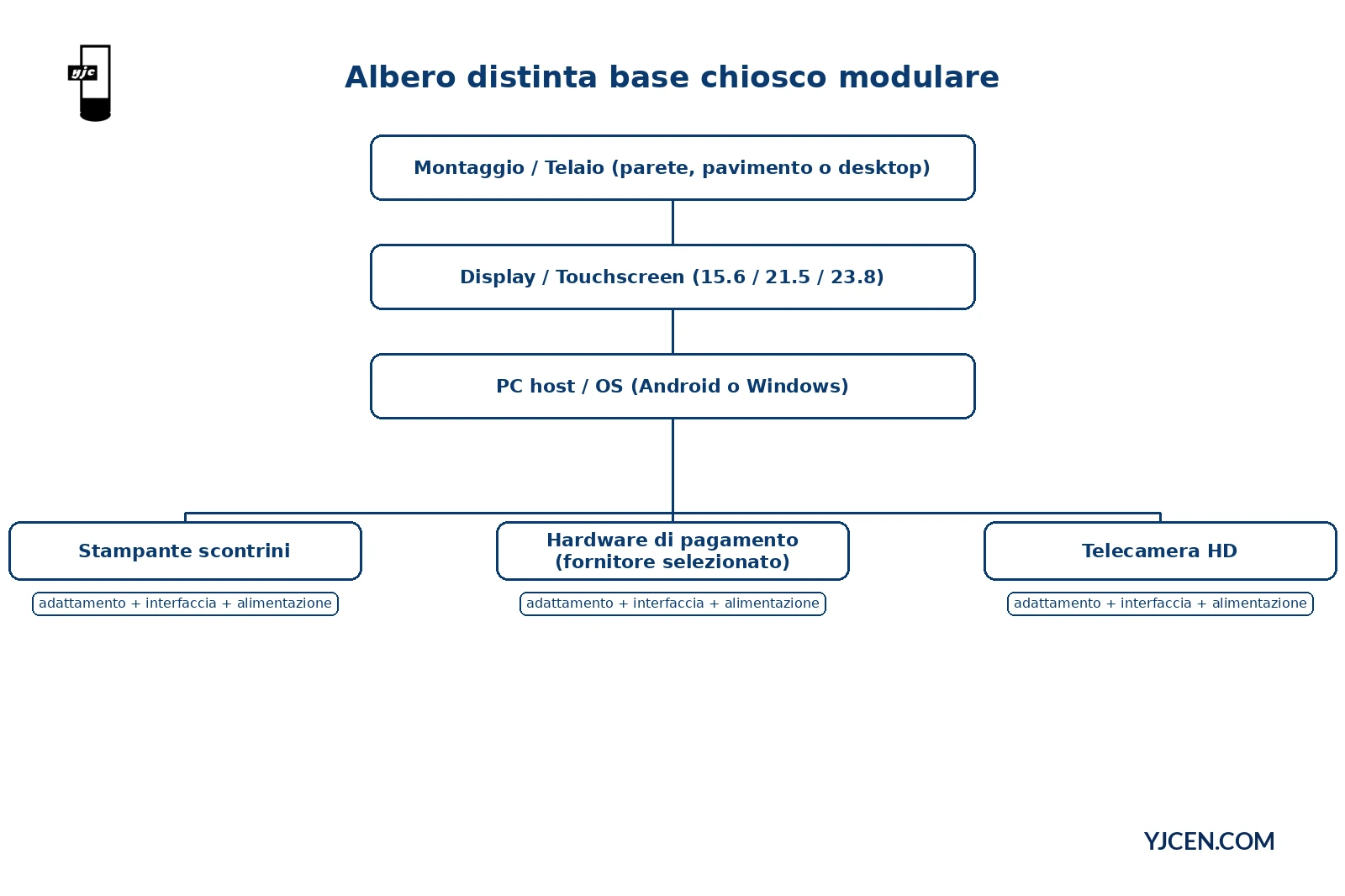

Quali righe di offerta appartengono a una distinta base di chiosco modulare?
Trattate l’offerta come elenco di componenti, non come brochure. Per questa linea modulare, le righe minime della distinta sono:
| Riga distinta | Cosa scrivere sull’offerta | Opzioni verificate su questa linea |
|---|---|---|
| Schermo / modello | Misura esatta + stringa modello | 15.6″ YJC-156-K · 21.5″ YJC-215-K · 23.8″ YJC-238-K |
| Formato di montaggio | Una configurazione di montaggio | A parete / a pavimento / desktop |
| Orientamento | Verticale o orizzontale | Come indicato per la misura selezionata |
| PC / OS | Scelta OS e classe scheda | Android o Windows (selezionabile); classe processore come da offerta |
| Stampante scontrini | Configurazione stampante presente / assente | Configurazione stampa scontrini se ordinata |
| Hardware di pagamento | Terminale nominato + fornitore (di competenza del progetto) | Carta bancaria, mobile, QR, NFC tramite hardware/fornitore selezionato |
| Fotocamera | Configurazione telecamera presente / assente | Configurazione telecamera HD se ordinata |
| Rete | Percorso di connettività | Wi-Fi / LAN; optional 3G/4G |
| Ambito software | Chi fornisce l’applicazione | Applicazione e integrazione specificate per il progetto — non incluse di default |
Una riga che dice solo “pagamento” o “stampante” senza modello o flag di configurazione non è pronta per la fabbricazione. I metodi di pagamento e l’uso della telecamera si specificano con il software; non sono funzioni automatiche del telaio.
Come si mappano i nomi dei moduli su interfacce e alimentazione?
Ogni foglia della distinta richiede tre campi: adattamento fisico, interfaccia hoste metodo di alimentazione. Se ne manca uno, l’offerta modulare diventa in seguito un ordine di modifica.
| Modulo | Campi interfaccia da bloccare | Nota alimentazione | Nota adattamento |
|---|---|---|---|
| Touchscreen + telaio | Collegamento interno pannello/scheda per il modello selezionato | CA 100–240 V, 50/60 Hz per il terminale (max ~25 / 28 / 33 W per misura) | Schermo e stand staccabili — resta una connessione definita |
| PC host | USB × 2, Ethernet RJ45 × 1 come porte host elencate | Coperto dall’alimentatore del terminale salvo offerta di un alimentatore scheda separato | Memoria/archiviazione personalizzabili — indicare i valori offerti |
| Stampante scontrini | USB o link del produttore indicato nella RFQ | Alimentazione stampante dal terminale o da linea dedicata — specificare quale | Confermare percorso carta e accesso di servizio per il montaggio scelto |
| Terminale di pagamento | USB, Ethernet o link produttore da quel datasheet del terminale | USB alimentato / PSU separato / PoE solo se supportato dal produttore del terminale | Dimensioni e metodo di montaggio dal disegno del terminale — non da uno schizzo generico della baia |
| Fotocamera | Collegamento telecamera USB o su scheda come da offerta | Di solito dall’host | Configurazione telecamera HD se ordinata; il caso d’uso è del software |
| Rete | Wi-Fi / LAN; modem 3G/4G opzionale | Alimentazione modem se è selezionato il cellulare opzionale | Copertura del sito e firewall sono di competenza del progetto |
Prima di trattare un pezzo di terzi come parte della configurazione hardware, confermate dimensioni, connessione e compatibilità software. Le connessioni a innesto esistono entro la concordata configurazione; adattamento fisico e interfaccia di un modulo restano parte della sua specifica. Non date per scontato che ogni periferica si scambi con qualsiasi altro dispositivo.
Usate una matrice interfacce vuota sulla RFQ e compilatela per progetto:
| Porta / percorso | Assegnato a (modulo + modello) | Uscita cavo / lunghezza | Responsabile (YJCEN / integratore / provider di pagamento) |
|---|---|---|---|
| USB 1 | |||
| USB 2 | |||
| Ethernet RJ45 | |||
| Wi-Fi | |||
| 3G/4G opzionale | |||
| Collegamento stampante | |||
| Collegamento pagamento | |||
| Collegamento telecamera | |||
| Ingresso CA | Terminal PSU | — |
Cosa trasforma una distinta compilata in una configurazione versionata?
Una configurazione consegnabile sono le righe della distinta più le interfacce più un record di revisione che tutti possono citare su disegni, packing list e prove di accettazione.
Congelate insieme questi cinque campi:
- ID configurazione — codice progetto + abbreviazione misura/montaggio (esempio:
PROJ-215-FLOOR-R1, definito dal vostro team — non una SKU di catalogo inventata). - Revisione distinta —
R1,R2… con data e autore. - Hash elenco moduli — modello schermo, montaggio, OS, stampante sì/no, stringa modello pagamento, telecamera sì/no, opzioni di rete.
- Assegnazione interfacce — matrice compilata sopra.
- Nota ambito software / pagamento — proprietario dell’applicazione e provider di pagamento nominati, con dichiarazione chiara che i servizi sono separati dall’hardware.
Registro revisioni configurazione (copiare nella cartella di progetto)
| Rev | Data | Moduli modificati | Motivo | Disegno / rif. offerta | Firma |
|---|---|---|---|---|---|
| R1 | Primo congelamento | Valore di riferimento | |||
| R2 | |||||
| R3 |
Cambiate qualsiasi foglia (misura schermo, montaggio, modello pagamento, OS) → incrementate la revisione. Spedire revisioni miste sotto un unico nome di progetto è il modo in cui i guasti sul campo vengono attribuiti per errore alla “piattaforma modulare”.
Quale esempio verificato potete usare come baseline?
Una baseline di piattaforma verificata (linea YJC-215-K) — non una distinta base specifica del cliente:
| Campo | Esempio di baseline |
|---|---|
| Modello | YJC-215-K |
| Schermo | 21,5″, 1920 × 1080, verticale o orizzontale |
| Montaggio | Desktop, a parete o a pavimento — sceglietene uno per il sito |
| Design | Terminale modulare con schermo, stand e telecamera staccabili |
| Porte host | USB × 2, Ethernet RJ45 × 1 |
| Rete | Wi-Fi / LAN; optional 3G/4G |
| OS | Android or Windows |
| Opzioni | Configurazione stampa scontrini; pagamento tramite hardware/fornitore selezionato; configurazione telecamera HD |
| Ambiente | Indoor; IP5X; 0 °C – 45 °C |
| Alimentazione | AC 100–240 V; max 28 W at 21.5″ |
Questa baseline dimostra le righe piattaforma . Non inventa una SKU di terminale di pagamento, un codice stampante o una pretesa di hot-swap. Per un’unità d’ordine completa a parete o a pavimento (stampante termica integrata classe 80 mm su quella linea), confrontate il Chiosco self-service per ordini. Articoli correlati trattano se servono periferiche e come un singolo terminale di pagamento si adatta meccanicamente — questo testo mappa solo le righe di offerta a una configurazione versionata.
Cosa dovete inviare per una revisione di configurazione OEM?
Condividete questo pacchetto per una revisione di configurazione OEM:
- Misura schermo (15.6 / 21.5 / 23.8) e montaggio preferito
- Elenco completo componenti con stringhe esatte di modello terminale di pagamento e stampante
- Requisiti di interfaccia (quale modulo usa quale link USB/Ethernet/produttore)
- Preferenza OS e se è richiesto un campione (MOQ 1)
- Paese, quantità e tipo di installazione
YJCEN può revisionare la disposizione hardware rispetto alle opzioni disponibili tramite soluzioni display su misura. Forniamo manuali e disegni dimensionali per misura — chiedeteci la misura e il montaggio corrispondenti, oppure usate Download prodotti come scaffale dei file.
Per la pianificazione correlata: come scegliere un chiosco self-service, la checklist software e periferichee la guida al budget dei costi del chiosco self-service.
Decisione che questo articolo chiude: dopo aver selezionato questa piattaforma modulare, i nomi dei moduli in offerta diventano consegnabili solo quando ogni foglia ha adattamento + interfaccia + alimentazione, la matrice interfacce è compilata e un ID di revisione configurazione congela l’insieme. Fino ad allora, trattate l’offerta come provvisoria — non come distinta di produzione.
FAQ
Modulare significa che qualsiasi modulo di terzi si inserisce direttamente?
No. Confermate prima dimensioni, connessione e compatibilità software.
Sono inclusi i software di pagamento e di ordinazione?
No. Hardware, applicazione e servizi di pagamento sono ambiti separati.
Quali modelli di schermo sono su questa linea modulare?
Tre modelli: YJC-156-K, YJC-215-K e YJC-238-K.
Quali porte host sono elencate?
USB × 2 e Ethernet RJ45 × 1, più Wi-Fi/LAN e 3G/4G opzionale.
YJCEN può revisionare un elenco componenti OEM?
Sì. Condividete misura schermo, elenco componenti e requisiti di interfaccia.
Quando va incrementata la revisione di configurazione?
Ogni volta che cambiano schermo, montaggio, OS, stampante, modello di pagamento o telecamera.
