När du har valt en modulär kioskplattform måste varje offertrad fortfarande bli en levererbar konfiguration med ett revisions-ID. På en Selfservice-POS-kiosk, koppla varje namngiven modul — skärm, stativ, kamera, kvittoskrivare, betalningshårdvara — till ett fysiskt gränssnitt och en strömväg, och lås sedan den uppsättningen som en versionshanterad BOM före produktion. Modulärt betyder här löstagbara komponenter med definierade anslutningar, inte hot-swap eller universellt utbyte.
Vilka offertrader hör hemma i en modulär kiosk-BOM?

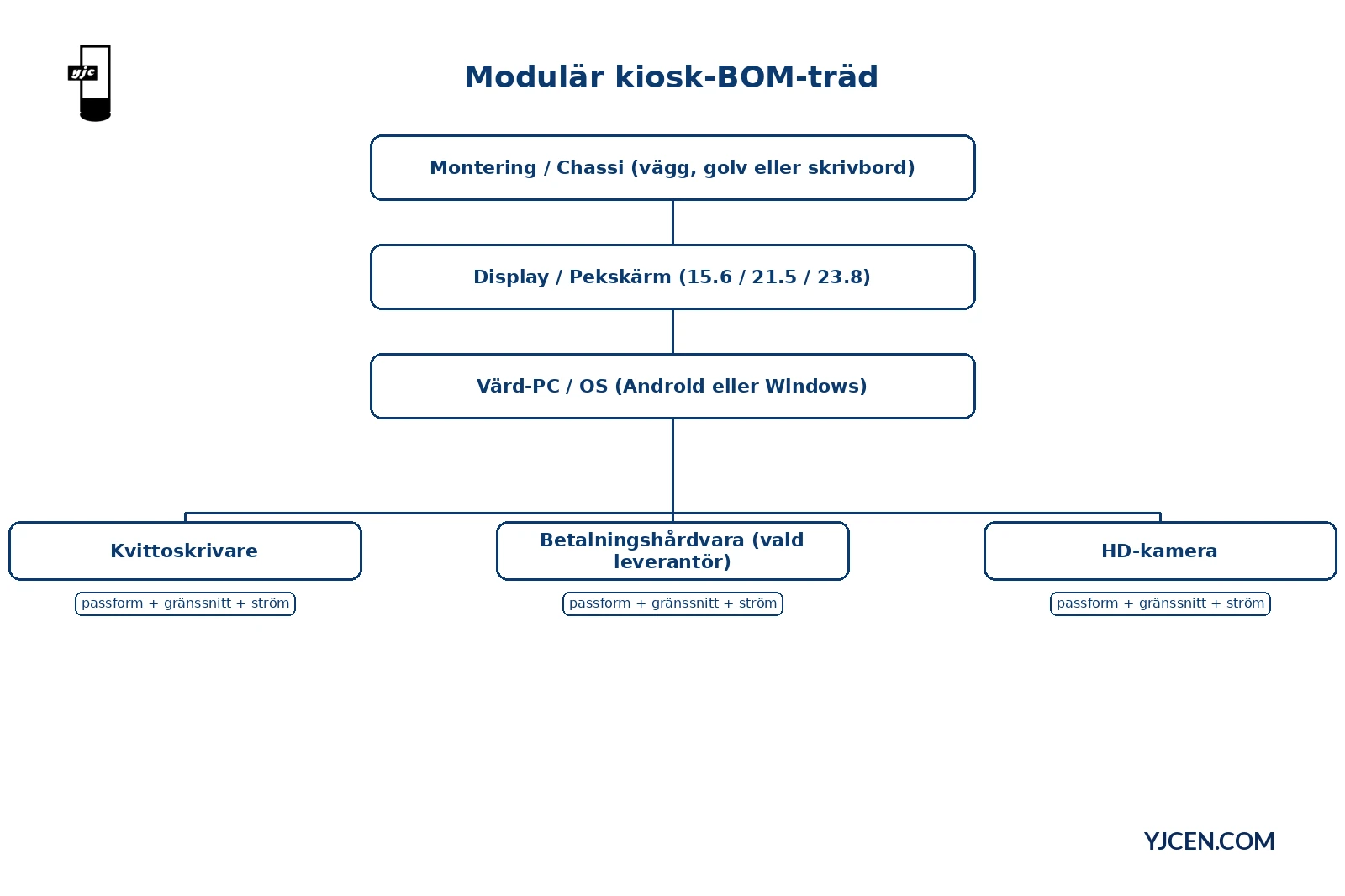

Behandla offerten som en komponentlista, inte som en broschyr. För denna modulära linje är minimiraderna i BOM:
| BOM-rad | Vad som ska stå i offerten | Verifierade alternativ på denna linje |
|---|---|---|
| Skärm / modell | Exakt storlek + modellsträng | 15.6″ YJC-156-K · 21.5″ YJC-215-K · 23.8″ YJC-238-K |
| Monteringsformat | En monteringskonfiguration | Väggmonterat / golvstående / skrivbord |
| Orientering | Stående eller liggande | Enligt angivet för vald storlek |
| PC / OS | OS-val och kortklass | Android eller Windows (valbart); processorklass enligt offert |
| Kvittoskrivare | Skrivarkonfiguration finns / saknas | Konfiguration för kvittoutskrift vid beställning |
| Betalningshårdvara | Namngiven terminal + leverantör (projektägt) | Bankkort, mobil, QR, NFC via vald hårdvara/leverantör |
| Kamera | Kamerakonfiguration finns / saknas | HD-kamerakonfiguration vid beställning |
| Nätverk | Anslutningsväg | Wi-Fi / LAN; optional 3G/4G |
| Programvaruomfattning | Vem som levererar applikationen | Applikation och integration specificerade för projektet — inte inkluderade som standard |
En rad som bara säger ”betalning” eller ”skrivare” utan modell eller konfigurationsflagga är inte produktionsklar. Betalningsmetoder och kameranvändning specificeras med programvaran; de är inte automatiska funktioner i höljet.
Hur mappas modulnamn till gränssnitt och ström?
Varje BOM-blad behöver tre fält: fysisk passform, värdgränssnittoch strömmetod. Saknas något av dem blir den modulära offerten senare en ändringsorder.
| Modul | Gränssnittsfält att låsa | Strömanteckning | Passformsanteckning |
|---|---|---|---|
| Pekskärm + chassi | Intern panel-/kortlänk per vald modell | AC 100–240 V, 50/60 Hz för terminalen (max ~25 / 28 / 33 W per storlek) | Löstagbar skärm och stativ — fortfarande en definierad anslutning |
| Värddator | USB × 2, Ethernet RJ45 × 1 som listade värdportar | Täcks av terminalens nätaggregat om inte ett separat kortnätaggregat offereras | Minne/lagring anpassningsbart — ange offererade värden |
| Kvittoskrivare | USB- eller leverantörslänk namngiven i RFQ | Skrivarström från terminal eller separat matning — ange vilken | Bekräfta pappersväg och serviceåtkomst för vald montering |
| Betalningsterminal | USB, Ethernet eller leverantörslänk från den terminalens datablad | Powered USB / separat PSU / PoE endast om terminalleverantören stöder det | Mått och monteringsmetod från terminalritningen — inte från en generisk fackskiss |
| Kamera | USB- eller kortkamerlänk enligt offert | Vanligtvis från värden | HD-kamerakonfiguration vid beställning; programvaran äger användningsfallet |
| Nätverk | Wi-Fi / LAN; valfritt 3G/4G-modem | Modemström om valfritt mobilnät väljs | Platstäckning och brandvägg är projektägda |
Innan ni behandlar en tredjepartsdel som del av hårdvarukonfigurationen, bekräfta mått, anslutning och programvarukompatibilitet. Inkopplingsbara anslutningar finns inom den överenskomna konfigurationen; en moduls fysiska passform och gränssnitt förblir del av specifikationen. Anta inte att varje kringutrustning byts mot varje annan enhet.
Använd en tom gränssnittsmatris i RFQ och fyll i den per projekt:
| Port / väg | Tilldelad (modul + modell) | Kabelutgång / längd | Ägare (YJCEN / integrator / betalningsleverantör) |
|---|---|---|---|
| USB 1 | |||
| USB 2 | |||
| Ethernet RJ45 | |||
| Wi-Fi | |||
| Valfritt 3G/4G | |||
| Skrivarlänk | |||
| Betalningslänk | |||
| Kameralänk | |||
| Nätintag | Terminal PSU | — |
Vad gör en ifylld BOM till en versionshanterad konfiguration?
En levererbar konfiguration är BOM-raderna plus gränssnitt plus en revisionspost som alla kan citera på ritningar, packlistor och acceptanstester.
Lås dessa fem fält tillsammans:
- Konfigurations-ID — projektkod + storleks-/monteringsförkortning (exempelmönster:
PROJ-215-FLOOR-R1, definierat av ditt team — inte en påhittad katalog-SKU). - BOM-revision —
R1,R2… med datum och författare. - Hash för modulista — skärmmodell, montering, OS, skrivare ja/nej, betalningsmodellsträng, kamera ja/nej, nätverksalternativ.
- Gränssnittstilldelning — ifylld matris ovan.
- Anteckning om programvara / betalningsomfattning — applikationsägare och betalningsleverantör namngivna, med tydligt uttalande att tjänster är åtskilda från hårdvara.
Konfigurationsrevisionslogg (kopiera till projektmappen)
| Rev | Datum | Ändrade moduler | Orsak | Ritning / offertref. | Signerad |
|---|---|---|---|---|---|
| R1 | Första låsning | Utgångsvärde | |||
| R2 | |||||
| R3 |
Ändra något blad (skärmstorlek, montering, betalningsmodell, OS) → höj revisionen. Att skicka blandade revisioner under ett projektnamn är hur fältfel felaktigt skylls på ”den modulära plattformen”.
Vilket verifierat exempel kan du använda som baslinje?
En verifierad plattformsbaslinje (YJC-215-K-linjen) — inte en kundspecifik materiallista:
| Fält | Baslinjeexempel |
|---|---|
| Modell | YJC-215-K |
| Skärm | 21,5″, 1920 × 1080, stående eller liggande |
| Montering | Skrivbord, väggmonterat eller golvstående — välj en för platsen |
| Design | Modulär terminal med löstagbar skärm, stativ och kamera |
| Värdportar | USB × 2, Ethernet RJ45 × 1 |
| Nätverk | Wi-Fi / LAN; optional 3G/4G |
| OS | Android or Windows |
| Alternativ | Konfiguration för kvittoutskrift; betalning via vald hårdvara/leverantör; HD-kamerakonfiguration |
| Miljö | Indoor; IP5X; 0 °C – 45 °C |
| Strömförsörjning | AC 100–240 V; max 28 W at 21.5″ |
Denna baslinje bevisar plattformens -rader. Den inte hitta på en SKU för betalningsterminal, ett artikelnummer för skrivare eller ett hot-swap-anspråk. För en komplett väggmonterad eller golvstående beställningsenhet (integrerad 80 mm termisk skrivarklass på den linjen), jämför Selfservice-beställningskiosk. Närliggande artiklar tar upp om kringutrustning behövs och hur en enda betalningsterminal passar mekaniskt — den här texten mappar bara offertrader till en versionshanterad konfiguration.
Vad ska du skicka för en OEM-konfigurationsgranskning?
Dela det här paketet för en OEM-konfigurationsgranskning:
- Skärmstorlek (15.6 / 21.5 / 23.8) och önskad montering
- Fullständig komponentlista med exakta modellsträngar för betalningsterminal och skrivare
- Gränssnittskrav (vilken modul använder vilken USB-/Ethernet-/leverantörslänk)
- OS-preferens och om ett sample (MOQ 1) krävs
- Land, antal och installationstyp
YJCEN kan granska hårdvaruarrangemanget mot tillgängliga alternativ via anpassade displaylösningar. Vi tillhandahåller storleksspecifika manualer och måttritningar — be oss om rätt storlek och montering, eller använd Produktnedladdningar som filhylla.
För relaterad planering: hur man väljer en selfservicekiosk, checklistan för programvara och kringutrustningoch kostnadsbudgetguiden för selfservicekiosker.
Beslut som den här artikeln avgör: efter att denna modulära plattform valts blir offererade modulnamn levererbara först när varje blad har passform + gränssnitt + ström, gränssnittsmatrisen är ifylld och ett konfigurationsrevisions-ID låser uppsättningen. Till dess är offerten preliminär — inte en produktions-BOM.
FAQ
Betyder modulärt att vilken tredjepartsmodul som helst passar in?
Nej. Bekräfta först mått, anslutning och programvarukompatibilitet.
Ingår betalnings- och beställningsprogramvara?
Nej. Hårdvara, applikation och betalningstjänster är separata omfattningar.
Vilka skärmmodeller finns på denna modulära linje?
Tre modeller: YJC-156-K, YJC-215-K och YJC-238-K.
Vilka värdportar listas?
USB × 2 och Ethernet RJ45 × 1, plus Wi-Fi/LAN och valfritt 3G/4G.
Kan YJCEN granska en OEM-komponentlista?
Ja. Dela skärmstorlek, komponentlista och gränssnittskrav.
När ska konfigurationsrevisionen höjas?
När skärm, montering, OS, skrivare, betalningsmodell eller kamera ändras.
Diskutera ditt projekt
För en offert på modulär kioskhårdvara, skicka skärmstorlek, monteringsformat, komponentarrangemang, antal och installationsland. Inkludera OS-preferens, kringutrustningsmodeller med gränssnitt och avsedd betalningsleverantör så att hårdvaruomfattningen kan granskas mot en versionshanterad BOM. Kontakta YJCEN.
