Nachdem Sie eine modulare Kiosk-Plattform gewählt haben, muss jede Angebotsposition zu einer lieferbaren Konfiguration mit Revisions-ID werden. An einem Self-Service-POS-Kiosk, ordnen Sie jedes benannte Modul — Bildschirm, Standfuß, Kamera, Receipt-Drucker, Zahlungshardware — einer physischen Schnittstelle und einem Strompfad zu und frieren Sie diese Menge vor der Produktion als versionierte Stückliste ein. Modular bedeutet hier abnehmbare Komponenten mit definierten Verbindungen, nicht Hot-Swap oder beliebigen Austausch.

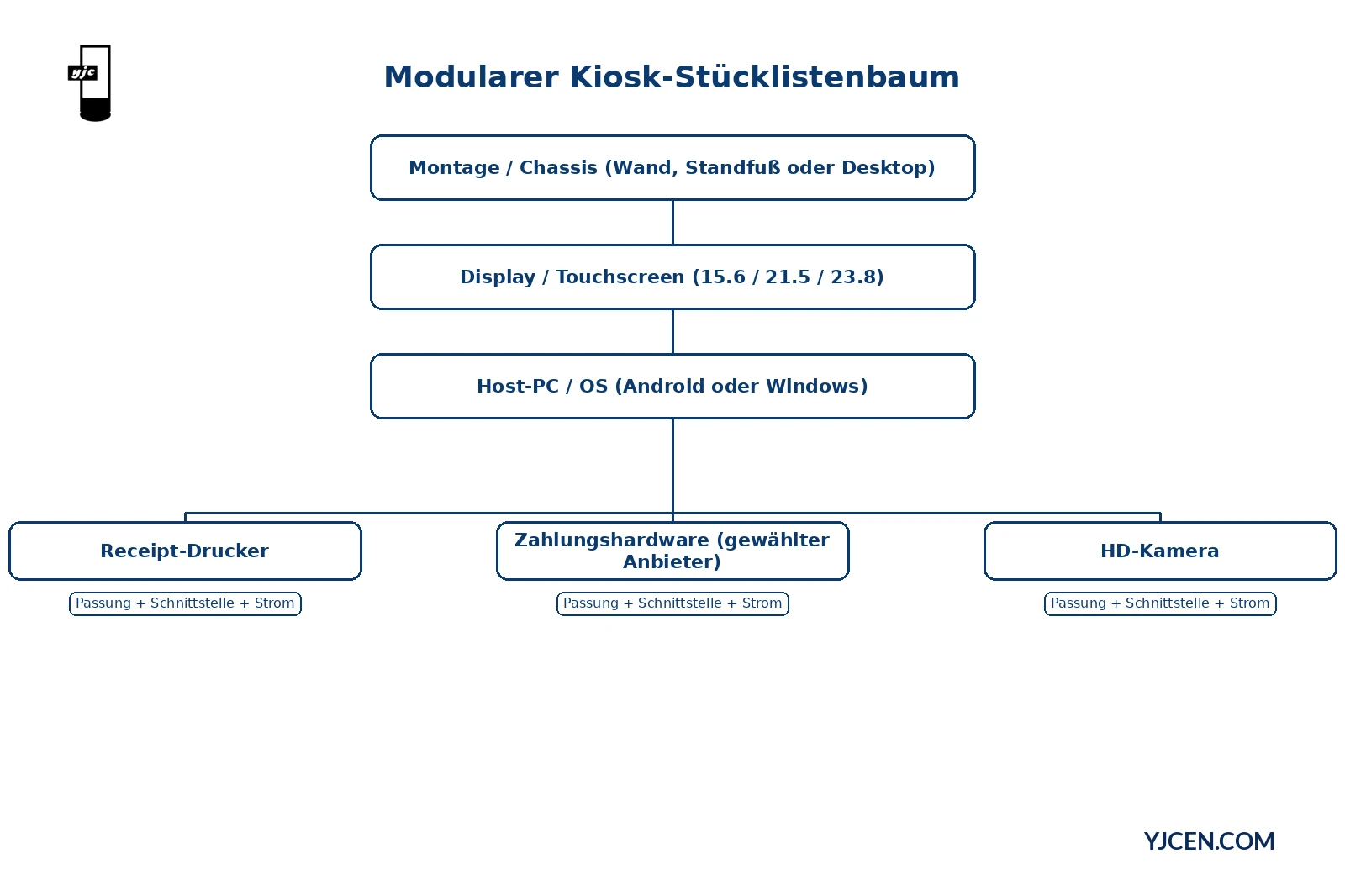

Welche Angebotspositionen gehören in eine modulare Kiosk-Stückliste?
Behandeln Sie das Angebot als Komponentenliste, nicht als Broschüre. Für diese modulare Linie sind die Mindestzeilen der Stückliste:
| Stücklistenzeile | Was im Angebot stehen muss | Verifizierte Optionen dieser Linie |
|---|---|---|
| Bildschirm / Modell | Exakte Größe + Modellbezeichnung | 15.6″ YJC-156-K · 21.5″ YJC-215-K · 23.8″ YJC-238-K |
| Montageform | Eine Montagekonfiguration | Wandmontage / Standgerät / Desktop |
| Ausrichtung | Hoch- oder Querformat | Wie für die gewählte Größe angegeben |
| PC / OS | OS-Wahl und Board-Klasse | Android oder Windows (wählbar); Prozessorklasse wie angeboten |
| Receipt-Drucker | Druckerkonfiguration vorhanden / nicht vorhanden | Receipt-Druckkonfiguration bei Bestellung |
| Zahlungshardware | Benanntes Terminal + Anbieter (projektseitig) | Bankkarte, Mobile Payment, QR, NFC über ausgewählte Hardware bzw. den ausgewählten Anbieter |
| Kamera | Kamerakonfiguration vorhanden / nicht vorhanden | HD-Kamerakonfiguration bei Bestellung |
| Netzwerk | Verbindungsweg | Wi-Fi / LAN; optional 3G/4G |
| Software-Umfang | Wer die Anwendung liefert | Anwendung und Integration projektspezifisch festgelegt — nicht standardmäßig gebündelt |
Eine Zeile, die nur „Zahlung“ oder „Drucker“ ohne Modell oder Konfigurationskennzeichen nennt, ist nicht fertigungsreif. Zahlungsmethoden und Kameranutzung werden mit der Software festgelegt; sie sind keine automatischen Funktionen des Gehäuses.
Wie lassen sich Modulnamen auf Schnittstellen und Stromversorgung abbilden?
Jedes Stücklistenblatt braucht drei Felder: physische Passung, Host-Schnittstelleund Stromversorgungsmethode. Fehlt eines davon, wird aus dem modularen Angebot später ein Änderungsauftrag.
| Modul | Festzuschreibende Schnittstellenfelder | Hinweis Stromversorgung | Hinweis Passung |
|---|---|---|---|
| Touchscreen + Chassis | Interne Panel-/Board-Verbindung je gewähltem Modell | AC 100–240 V, 50/60 Hz für das Terminal (max. ca. 25 / 28 / 33 W je Größe) | Abnehmbarer Bildschirm und Standfuß — weiterhin eine definierte Verbindung |
| Host-PC | USB × 2, Ethernet RJ45 × 1 als gelistete Host-Ports | Vom Terminal-Netzteil abgedeckt, sofern kein separates Board-Netzteil angeboten wird | Speicher anpassbar — die angebotenen Werte eintragen |
| Receipt-Drucker | USB- oder Herstellerlink laut RFQ benannt | Druckerstrom vom Terminal oder eigener Speisung — angeben welche | Papierweg und Servicezugang für die gewählte Montage bestätigen |
| Zahlungsterminal | USB, Ethernet oder Herstellerlink laut diesem Datenblatt des Terminals | Powered USB / separates Netzteil / PoE nur, wenn der Terminalhersteller es unterstützt | Maße und Montageart aus der Terminalzeichnung — nicht aus einer generischen Einschubskizze |
| Kamera | USB- oder Board-Kameraverbindung wie angeboten | Üblicherweise vom Host | HD-Kamerakonfiguration bei Bestellung; die Nutzung liegt bei der Software |
| Netzwerk | Wi-Fi / LAN; optionales 3G/4G-Modem | Modemstrom, wenn optionales Mobilfunk gewählt ist | Standortabdeckung und Firewall liegen beim Projekt |
Bevor Sie ein Drittanbieterteil als Teil der Hardware-Konfiguration behandeln, bestätigen Sie Maße, Anschluss und Softwarekompatibilität. Steckverbindungen gelten innerhalb der vereinbarten Konfiguration; physische Passung und Schnittstelle eines Moduls bleiben Teil seiner Spezifikation. Gehen Sie nicht davon aus, dass jede Peripherie mit jedem anderen Gerät austauschbar ist.
Nutzen Sie eine leere Schnittstellenmatrix auf der RFQ und füllen Sie sie projektweise aus:
| Port / Pfad | Zugewiesen an (Modul + Modell) | Kabelaustritt / Länge | Verantwortlich (YJCEN / Integrator / Zahlungsanbieter) |
|---|---|---|---|
| USB 1 | |||
| USB 2 | |||
| Ethernet RJ45 | |||
| WLAN | |||
| Optional 3G/4G | |||
| Druckerverbindung | |||
| Zahlungsverbindung | |||
| Kameraverbindung | |||
| Netzanschluss | Terminal PSU | — |
Was macht aus einer ausgefüllten Stückliste eine versionierte Konfiguration?
Eine lieferbare Konfiguration sind die Stücklistenzeilen plus Schnittstellen plus ein Revisionsdatensatz, den alle auf Zeichnungen, Packlisten und Abnahmetests zitieren können.
Frieren Sie diese fünf Felder gemeinsam ein:
- Konfigurations-ID — Projektcode + Größen-/Montagekürzel (Beispielmuster:
PROJ-215-FLOOR-R1, von Ihrem Team definiert — keine erfundene Katalog-SKU). - Stücklistenrevision —
R1,R2… mit Datum und Autor. - Hash der Modulliste — Bildschirmmodell, Montage, OS, Drucker ja/nein, Zahlungsmodellstring, Kamera ja/nein, Netzwerkoptionen.
- Schnittstellenzuordnung — ausgefüllte Matrix oben.
- Hinweis Software- / Zahlungsumfang — Anwendungsowner und Zahlungsanbieter benannt, mit klarer Aussage, dass Dienste von der Hardware getrennt sind.
Konfigurations-Revisionsprotokoll (in den Projektordner kopieren)
| Rev | Datum | Geänderte Module | Grund | Zeichnung / Angebotsref. | Freigabe |
|---|---|---|---|---|---|
| R1 | Erstes Einfrieren | Ausgangswert | |||
| R2 | |||||
| R3 |
Ändern Sie ein Blatt (Bildschirmgröße, Montage, Zahlungsmodell, OS) → erhöhen Sie die Revision. Gemischte Revisionen unter einem Projektnamen zu versenden führt dazu, dass Feldfehler fälschlich der „modularen Plattform“ angelastet werden.
Welches verifizierte Beispiel können Sie als Baseline nutzen?
Eine verifizierte Plattform-Baseline (Linie YJC-215-K) — keine kundenspezifische Stückliste:
| Feld | Baseline-Beispiel |
|---|---|
| Modell | YJC-215-K |
| Bildschirm | 21,5″, 1920 × 1080, Hoch- oder Querformat |
| Montage | Desktop, Wandmontage oder Standgerät — eine Variante für den Standort wählen |
| Design | Modulares Terminal mit abnehmbarem Bildschirm, Standfuß und Kamera |
| Host-Ports | USB × 2, Ethernet RJ45 × 1 |
| Netzwerk | Wi-Fi / LAN; optional 3G/4G |
| OS | Android or Windows |
| Optionen | Receipt-Druckkonfiguration; Zahlung über ausgewählte Hardware/Anbieter; HD-Kamerakonfiguration |
| Umgebung | Indoor; IP5X; 0 °C – 45 °C |
| Stromversorgung | AC 100–240 V; max 28 W at 21.5″ |
Diese Baseline belegt die Plattform -Zeilen. Sie erfindet keine Zahlungsterminal-SKU, Druckermaterialnummer oder Hot-Swap-Anspruch. Für eine komplette wandmontierte oder stehende Bestelleinheit (integrierte 80-mm-Thermodruckerklasse auf dieser Linie) vergleichen Sie den Self-Service-Bestellkiosk. Nachbarartikel behandeln, ob Peripherie nötig ist und wie ein einzelnes Zahlungsterminal mechanisch passt — dieser Text ordnet nur Angebotspositionen einer versionierten Konfiguration zu.
Was sollten Sie für eine OEM-Konfigurationsprüfung senden?
Teilen Sie dieses Paket für eine OEM-Konfigurationsprüfung:
- Bildschirmgröße (15.6 / 21.5 / 23.8) und bevorzugte Montage
- Vollständige Komponentenliste mit exakten Modellbezeichnungen für Zahlungsterminal und Drucker
- Schnittstellenanforderungen (welches Modul welchen USB-/Ethernet-/Herstellerlink nutzt)
- OS-Präferenz und ob ein Muster (MOQ 1) erforderlich ist
- Land, Menge und Installationsart
YJCEN kann die Hardwareanordnung gegen verfügbare Optionen prüfen über kundenspezifische Display-Lösungen. Wir stellen größenbezogene Handbücher und Maßzeichnungen bereit — fragen Sie uns nach der passenden Größe und Montage, oder nutzen Sie Produktdownloads als Dateiablage.
Zur weiterführenden Planung: wie man einen Self-Service-Kiosk auswählt, die Checkliste für Software und Peripherieund der Kosten- und Budgetleitfaden für Self-Service-Kioske.
Entscheidung, die dieser Artikel klärt: nach Wahl dieser modularen Plattform werden Angebots-Modulnamen erst dann lieferbar, wenn jedes Blatt Passung + Schnittstelle + Strom hat, die Schnittstellenmatrix ausgefüllt ist und eine Konfigurations-Revisions-ID die Menge einfriert. Bis dahin ist das Angebot vorläufig — keine Fertigungsstückliste.
FAQ
Bedeutet modular, dass jedes Drittmodul einfach einpasst?
Nein. Bestätigen Sie zuerst Maße, Anschluss und Softwarekompatibilität.
Sind Zahlungs- und Bestellsoftware enthalten?
Nein. Hardware, Anwendung und Zahlungsdienste sind getrennte Umfänge.
Welche Bildschirmmodelle gibt es auf dieser modularen Linie?
Drei Modelle: YJC-156-K, YJC-215-K und YJC-238-K.
Welche Host-Ports sind gelistet?
USB × 2 und Ethernet RJ45 × 1, plus Wi-Fi/LAN und optional 3G/4G.
Kann YJCEN eine OEM-Komponentenliste prüfen?
Ja. Teilen Sie Bildschirmgröße, Komponentenliste und Schnittstellenanforderungen mit.
Wann sollte die Konfigurationsrevision erhöht werden?
Immer wenn Bildschirm, Montage, OS, Drucker, Zahlungsmodell oder Kamera wechseln.
