Depois de escolher uma plataforma de quiosque modular, cada linha de cotação ainda precisa se tornar uma configuração entregável com um ID de revisão. Em um Quiosque POS de autoatendimento, mapeie cada módulo nomeado — tela, suporte, câmera, impressora de recibos, hardware de pagamento — para uma interface física e um caminho de alimentação, e congele esse conjunto como um BOM versionado antes da produção. Modular aqui significa componentes destacáveis com conexões definidas, não hot-swap nem intercambiabilidade universal.

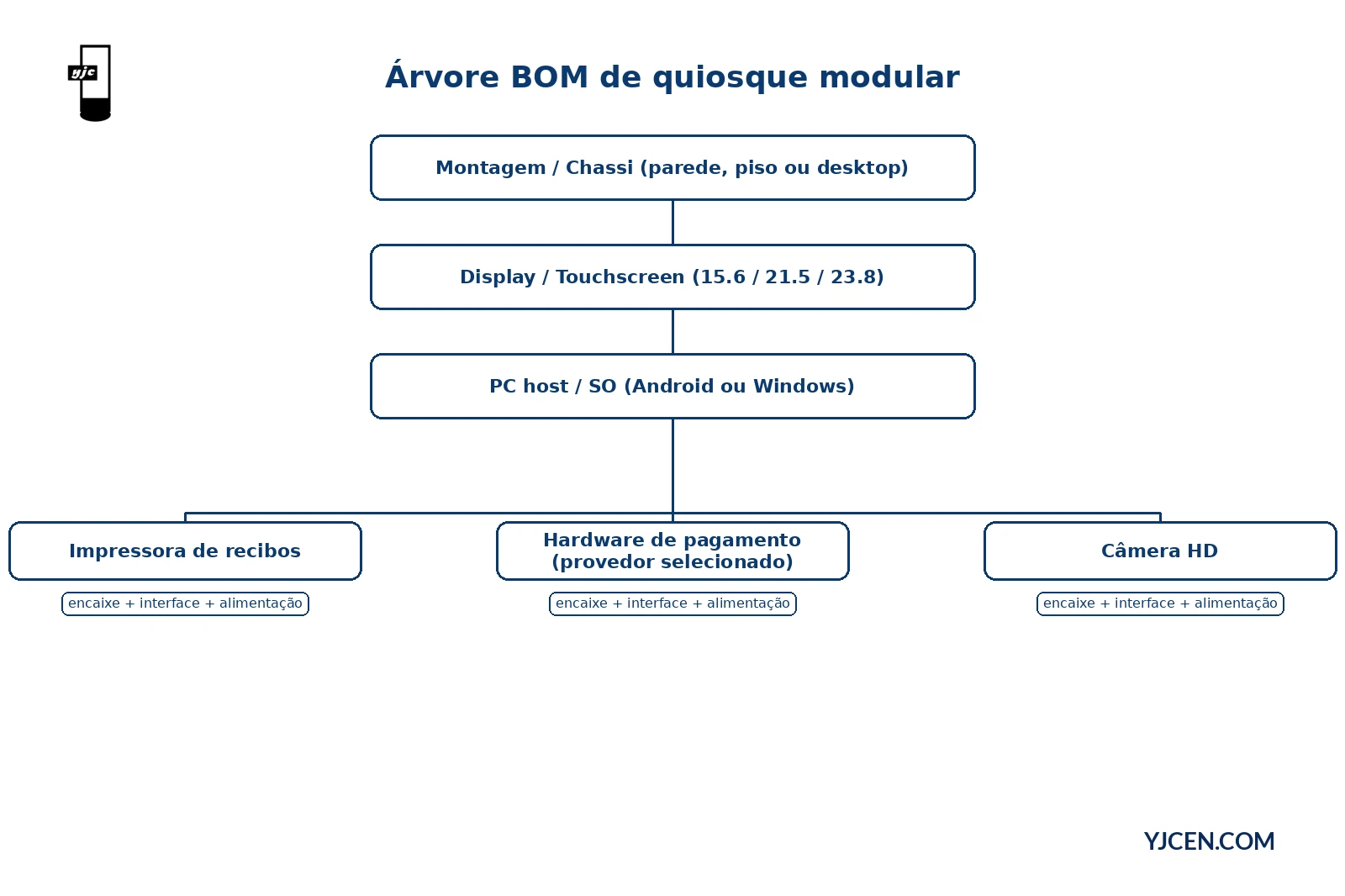

Quais linhas de cotação pertencem a um BOM de quiosque modular?
Trate a cotação como uma lista de componentes, não como um folheto. Para esta linha modular, as linhas mínimas do BOM são:
| Linha do BOM | O que escrever na cotação | Opções verificadas nesta linha |
|---|---|---|
| Tela / modelo | Tamanho exato + string do modelo | 15.6″ YJC-156-K · 21.5″ YJC-215-K · 23.8″ YJC-238-K |
| Formato de montagem | Uma configuração de montagem | De parede / de piso / desktop |
| Orientação | Retrato ou paisagem | Conforme indicado para o tamanho selecionado |
| PC / OS | Escolha de SO e classe da placa | Android ou Windows (selecionável); classe do processador conforme cotado |
| Impressora de recibos | Configuração de impressora presente / ausente | Configuração de impressão de recibos quando pedida |
| Hardware de pagamento | Terminal nomeado + provedor (do projeto) | Cartão bancário, mobile, QR, NFC por meio do hardware/provedor selecionado |
| Câmera | Configuração de câmera presente / ausente | Configuração de câmera HD quando pedida |
| Rede | Caminho de conectividade | Wi-Fi / LAN; optional 3G/4G |
| Escopo de software | Quem fornece a aplicação | Aplicação e integração especificadas para o projeto — não incluídas por padrão |
Uma linha que só diz “pagamento” ou “impressora” sem modelo ou flag de configuração não está pronta para fabricação. Métodos de pagamento e uso da câmera são especificados com o software; não são funções automáticas do gabinete.
Como os nomes dos módulos se mapeiam para interfaces e alimentação?
Cada folha do BOM precisa de três campos: encaixe físico, interface do hoste método de alimentação. Faltar qualquer um transforma a cotação modular em uma ordem de mudança depois.
| Módulo | Campos de interface a travar | Nota de alimentação | Nota de encaixe |
|---|---|---|---|
| Touchscreen + chassi | Link interno painel/placa por modelo selecionado | CA 100–240 V, 50/60 Hz para o terminal (máx. ~25 / 28 / 33 W por tamanho) | Tela e suporte destacáveis — ainda uma conexão definida |
| PC host | USB × 2, Ethernet RJ45 × 1 como portas host listadas | Coberto pela fonte do terminal, salvo se uma fonte de placa separada for cotada | Memória/armazenamento personalizáveis — registre os valores cotados |
| Impressora de recibos | USB ou link do fabricante nomeado na RFQ | Alimentação da impressora do terminal ou alimentação dedicada — indique qual | Confirme o caminho do papel e o acesso de serviço para a montagem escolhida |
| Terminal de pagamento | USB, Ethernet ou link do fabricante de esse datasheet do terminal | USB alimentado / fonte separada / PoE somente se o fabricante do terminal suportá-lo | Dimensões e método de montagem do desenho do terminal — não de um croqui genérico do compartimento |
| Câmera | Link de câmera USB ou na placa conforme cotado | Geralmente do host | Configuração de câmera HD quando pedida; o software define o caso de uso |
| Rede | Wi-Fi / LAN; modem 3G/4G opcional | Alimentação do modem se celular opcional for selecionado | Cobertura do local e firewall são de responsabilidade do projeto |
Antes de tratar uma peça de terceiros como parte da configuração de hardware, confirme dimensões, conexão e compatibilidade de software. Conexões plug-in existem dentro da acordada configuração; o encaixe físico e a interface de um módulo permanecem parte da especificação. Não assuma que cada periférico se troca com qualquer outro dispositivo.
Use uma matriz de interfaces em branco na RFQ e preencha por projeto:
| Porta / caminho | Atribuído a (módulo + modelo) | Saída de cabo / comprimento | Responsável (YJCEN / integrador / provedor de pagamento) |
|---|---|---|---|
| USB 1 | |||
| USB 2 | |||
| Ethernet RJ45 | |||
| Wi-Fi | |||
| 3G/4G opcional | |||
| Link da impressora | |||
| Link de pagamento | |||
| Link da câmera | |||
| Entrada CA | Terminal PSU | — |
O que transforma um BOM preenchido em uma configuração versionada?
Uma configuração entregável são as linhas do BOM mais interfaces mais um registro de revisão que todos possam citar em desenhos, packing lists e testes de aceitação.
Congele estes cinco campos juntos:
- ID de configuração — código do projeto + abreviação de tamanho/montagem (padrão de exemplo:
PROJ-215-FLOOR-R1, definido pela sua equipe — não uma SKU de catálogo inventada). - Revisão do BOM —
R1,R2… com data e autor. - Hash da lista de módulos — modelo de tela, montagem, SO, impressora sim/não, string do modelo de pagamento, câmera sim/não, opções de rede.
- Atribuição de interfaces — matriz preenchida acima.
- Nota de escopo de software / pagamento — proprietário da aplicação e provedor de pagamento nomeados, com declaração clara de que os serviços são separados do hardware.
Registro de revisão de configuração (copiar para a pasta do projeto)
| Rev | Data | Módulos alterados | Motivo | Desenho / ref. cotação | Assinado |
|---|---|---|---|---|---|
| R1 | Congelamento inicial | Valor de referência | |||
| R2 | |||||
| R3 |
Altere qualquer folha (tamanho de tela, montagem, modelo de pagamento, SO) → incremente a revisão. Enviar revisões mistas sob um mesmo nome de projeto é como falhas em campo são atribuídas erroneamente à “plataforma modular”.
Qual exemplo verificado você pode usar como baseline?
Uma baseline de plataforma verificada (linha YJC-215-K) — não uma lista de materiais específica do cliente:
| Campo | Exemplo de baseline |
|---|---|
| Modelo | YJC-215-K |
| Tela | 21,5″, 1920 × 1080, retrato ou paisagem |
| Montagem | Desktop, de parede ou de piso — escolha um para o local |
| Design | Terminal modular com tela, suporte e câmera destacáveis |
| Portas host | USB × 2, Ethernet RJ45 × 1 |
| Rede | Wi-Fi / LAN; optional 3G/4G |
| OS | Android or Windows |
| Opções | Configuração de impressão de recibos; pagamento por hardware/provedor selecionado; configuração de câmera HD |
| Ambiente | Indoor; IP5X; 0 °C – 45 °C |
| Alimentação | AC 100–240 V; max 28 W at 21.5″ |
Esta baseline prova as linhas da plataforma . Não inventa uma SKU de terminal de pagamento, um número de peça de impressora ou uma alegação de hot-swap. Para uma unidade de pedido completa de parede ou de piso (impressora térmica integrada classe 80 mm nessa linha), compare o Quiosque de pedidos de autoatendimento. Artigos vizinhos cobrem se periféricos são necessários e como um único terminal de pagamento se encaixa mecanicamente — este texto só mapeia linhas de cotação para uma configuração versionada.
O que você deve enviar para uma revisão de configuração OEM?
Compartilhe este pacote para uma revisão de configuração OEM:
- Tamanho de tela (15.6 / 21.5 / 23.8) e montagem preferida
- Lista completa de componentes com strings exatas de modelo de terminal de pagamento e impressora
- Requisitos de interface (qual módulo usa qual link USB/Ethernet/fabricante)
- Preferência de SO e se uma amostra (MOQ 1) é necessária
- País, quantidade e tipo de instalação
A YJCEN pode revisar o arranjo de hardware em relação às opções disponíveis via soluções de display sob medida. Fornecemos manuais e desenhos dimensionais por tamanho — peça-nos o tamanho e a montagem correspondentes, ou use Downloads de produtos como prateleira de arquivos.
Para planejamento relacionado: como escolher um quiosque de autoatendimento, a lista de verificação de software e periféricose o guia de orçamento de custo de quiosque de autoatendimento.
Decisão que este artigo fecha: após selecionar esta plataforma modular, nomes de módulo na cotação só se tornam entregáveis quando cada folha tem encaixe + interface + alimentação, a matriz de interfaces está preenchida e um ID de revisão de configuração congela o conjunto. Até lá, trate a cotação como provisória — não como BOM de produção.
FAQ
Modular significa que qualquer módulo de terceiros encaixa direto?
Não. Confirme primeiro dimensões, conexão e compatibilidade de software.
O software de pagamento e de pedidos está incluído?
Não. Hardware, aplicação e serviços de pagamento são escopos separados.
Quais modelos de tela estão nesta linha modular?
Três modelos: YJC-156-K, YJC-215-K e YJC-238-K.
Quais portas host estão listadas?
USB × 2 e Ethernet RJ45 × 1, além de Wi-Fi/LAN e 3G/4G opcional.
A YJCEN pode revisar uma lista de componentes OEM?
Sim. Compartilhe tamanho de tela, lista de componentes e requisitos de interface.
Quando a revisão de configuração deve subir?
Sempre que tela, montagem, SO, impressora, modelo de pagamento ou câmera mudarem.
