Sätt räckvidds-, knä-/tå- och närmandefält på placeringsritningen innan du låser höjd eller montage för en självbetjäningsbeställningskiosk höjd eller montering. Mät manöverbara reglage — touch, betalning och kvitto — mot den citerade tillgänglighetsstandarden, inte bara skåpets ovansida. Tills dessa fält och en platskontroll finns på bladet, behandla höjden som provisorisk.
Vilket beslut avgör den här artikeln?
En inköpsfråga: vilka räckvidds- och knäfrigångsfält måste finnas på en kiosks placeringsritning för en tillgänglighetsgranskning? Vi tillhandahåller storleksalternativ och måttritningar från Produktnedladdningar, och fältlistan som din PM sätter i titelblocket före RFQ-frys. Platsens överensstämmelsesignering ligger kvar hos projektets tillgänglighetsgranskare.

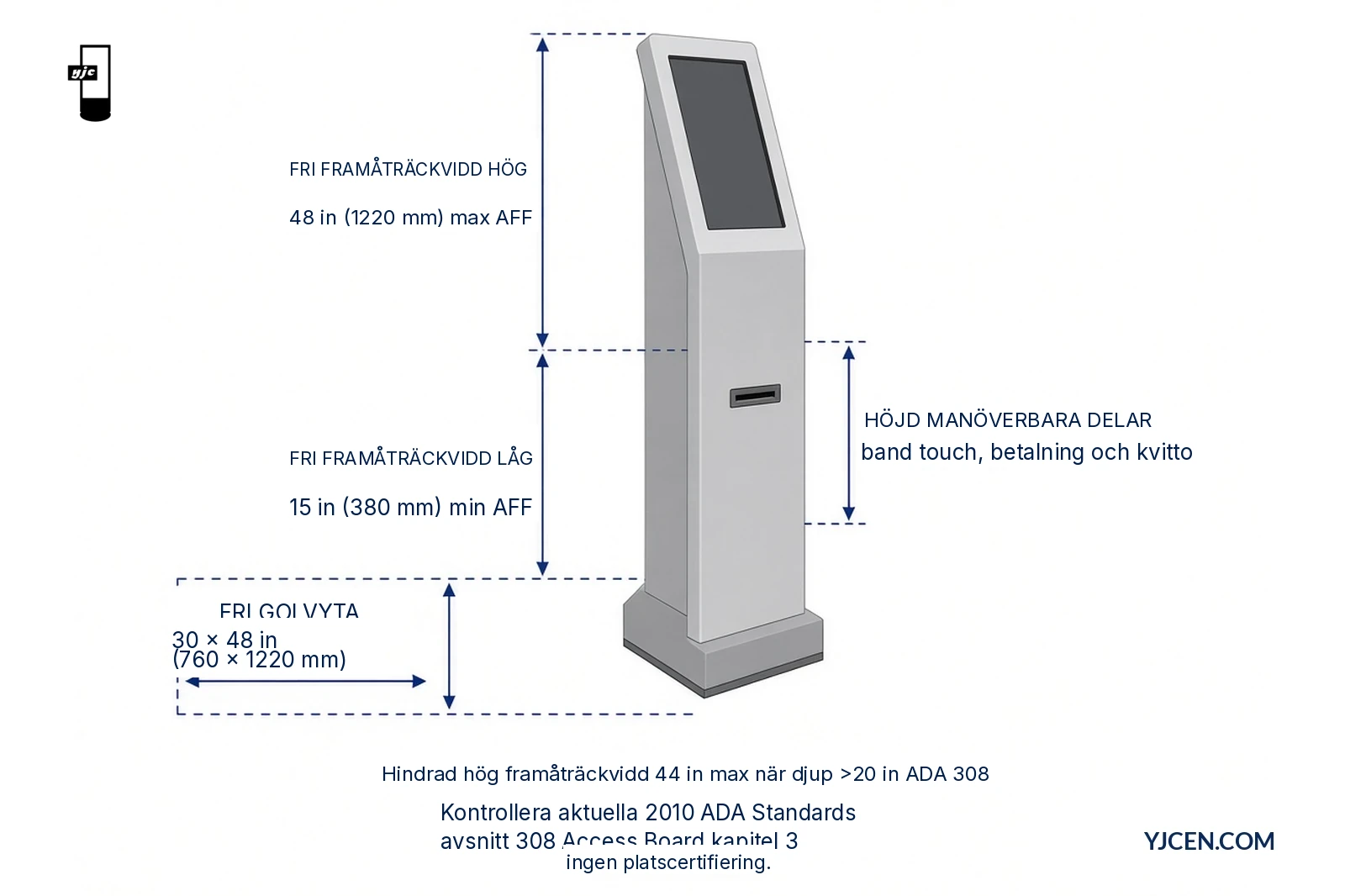

Vilka räckviddsfält hör hemma på placeringsritningen?
Ange närmandetyp (framåt eller sida) och sätt höjderna för manöverbara delar på bladet. Offentliga Access Board / 2010 ADA Standards kapitel 3-byggblock som projekt ofta citerar för vuxen räckvidd omfattar:
| Ritningsfält | Vad som ska skrivas | Offentlig referens (kontrollera aktuell text) |
|---|---|---|
| Närmandetyp | Framåt och/eller sida | ADA Standards §308; Access Board operable-parts guide |
| Fri framåträckvidd | Hög 48 in (1220 mm) max AFF · låg 15 in (380 mm) min AFF | §308.2.1 |
| Hindrad hög framåträckvidd | 48 in max om räckdjup ≤ 20 in; 44 in max om djup >20 in (till 25 in max) | §308.2.2 |
| Fri sidräckvidd | Hög 48 in max · låg 15 in min; räckdjup 10 in max | §308.3.1 |
| Hindrad hög sidräckvidd | Hinder ≤ 34 in högt och ≤ 24 in djupt; hög räckvidd 48 in ≤10 in djup, 46 in när djup >10 in | §308.3.2 |
| Manöverbara delar på enheten | Touchmål, betalningsyta, kvittoutgång — var och en som AFF-höjd | §309.3 (place within a reach range in §308) |
| Driftsanteckningar (om granskaren kräver det) | Enhandsmanövrering; utan hårt grepp/nyp/vridning av handled; 5 lbf (22.2 N) max | §309.4 |
Skriv AFF (över färdigt golv) för varje manöverbart reglage, inte bara skärmhusets ovansida. På självbetjäningsbeställningslinjen är tillgängliga storlekar 21.5 / 27 / 32-inch i vägg- eller fristående utföranden (modeller YJC-215-K / YJC-270-K / YJC-320-K). Skärmstorlek ändrar hur mycket vertikal bandbredd ni har för UI och tillbehör; den skapar inte ensam en överensstämmande höjd.
Om projektet citerar en annan utgåva, lokal ändring eller rådgivande barnintervall, sätt den citatet i titelblocket och kontrollera siffrorna mot den källan — kopiera inte den här tabellen blint till en förseglad ritningssats.
Vilka knä-/tåfrigångs- och närmandefält hör hemma på ritningen?
När framåträckvidden går över en disk eller annat hinder måste den fria golvytan fortsätta under elementet och knä-/tåfrigång gäller. Fält som hör hemma på placeringsbladet:
| Ritningsfält | Vad som ska skrivas | Offentlig referens (kontrollera aktuell text) |
|---|---|---|
| Fri golvyta | 30 × 48 in (760 × 1220 mm) min vid det manöverbara närmandet | §305.3 |
| Närmanderiktning | Framåt eller sida; nischbreddning om hindrad på tre sidor | §305.5 / §305.7 |
| Tåfrigång | Golv till 9 in (230 mm); erforderligt djup 17 in min där det behövs; 25 in max; 30 in bredd min | §306.2 |
| Knäfrigång | 9–27 in AFF-band; 11 in djup min vid 9 in; 8 in djup min vid 27 in; 30 in bredd min | §306.3 |
| Räckdjup vs knä-/tådjup | Knä-/tåutrymme minst lika djupt som den erforderliga räckvidden över hindret | Access Board operable-parts guide · §308.2.2 |
| Hindrets framkant | Diskfront, fascia eller skärmtakskant mätt från fri golvyta | Platsmätning + enhetsritning |
Fristående beställningsenheter på den här linjen publicerar yttermått som 1675 × 400 × 190 mm (21,5″), 1800 × 462 × 190 mm (27″) och 1898.6 × 520 × 190 mm (32″). Väggmonterade motsvarigheter publicerar kortare ytterhöjder (950 / 1075 / 1175 mm -klass). Dessa millimetermått kommer från produktsidan; de är ingen ersättning för att mäta de faktiska manöverbara reglagen efter att installationshöjden är satt.
För modulära disk-/vägg-/golvuppställningar med löstagbar skärm, stativ och kamera, jämför självbetjänings-POS-kiosk (15,6 / 21,5 / 23,8 tum). Använd matchande måttritning från nedladdningar för valt montage — anta inte att en sockelhöjd gäller för varje format.

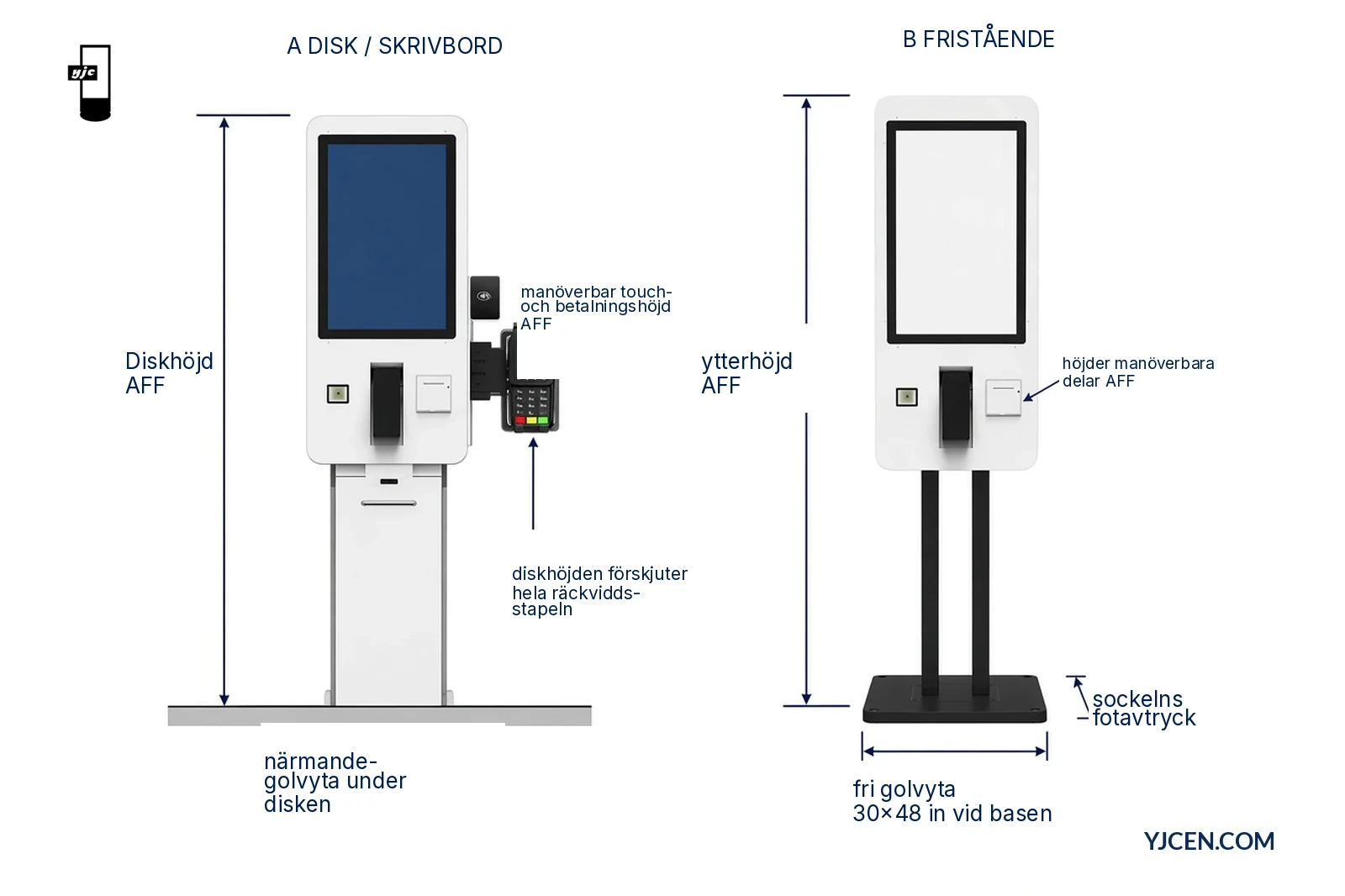

Disk vs golv: vad ändras på ritningen?
Montageformatet ändrar vilken referens som förskjuter räckviddsstapeln, inte de offentliga räckviddsgränserna själva.
- Disk / skrivbord — diskhöjd AFF blir del av den installerade höjden. Manöverbara touch-, betalnings- och kvittohöjder = diskhöjd + offset från skrivbordsenhetens ritning. Närmandets fria golvyta ligger vanligen under eller framför disken; notera om ett framåtnärmande behöver knä-/tåutrymme under disken.
- Fristående — ytterhöjd och höjder för manöverbara delar tas från golvreferensen på sockelritningen. Fri golvyta och sockelns fotavtryck ligger på det färdiga golvet.
- Väggmonterad — färdigt golv till husets under-/överkant och till varje manöverbart reglage måste måttsättas efter att väggplattans höjd valts.
För basfotavtryck, exempel på husöverkant och serviceåtkomstregler på den modulära linjen, använd teknikguiden disk- vs fristående kiosker — den här ADA-fältsartikeln skriver inte om den layouttexten. För besökar- och kataloglayouter där räckvidd fortfarande spelar roll, se guiden digital wayfinding-kioskarta och driftsättning.
Vad hör hemma i ritningens titelblock / RFQ-checklista?
Behåll detta som dokumenttabell i titelblocket eller RFQ — inte som skärmdumpsgrafik. Varje rad anger vad som ska skrivas och hur det ska bedömas; lämna inga tomma «din post»-celler.
| Checklistepunkt | Vad ingenjören skriver | Passnings-/granskningsregel |
|---|---|---|
| Citerad tillgänglighetsstandard / utgåva | t.ex. 2010 ADA Standards + lokal ändring i titelblocket | Obligatorisk hänvisning innan siffror förseglas |
| Närmandetyp (framåt / sida) | Framåt och/eller sidledes enligt platsinventeringen | Måste matcha friytans orientering på bladet |
| Fri golvyta B × D | t.ex. 30 × 48 in (760 × 1220 mm) min vid manöverbar approach | Passar när den streckade friyterutan är måttsatt på ritningen |
| Fall med fri eller hindrad räckvidd | Namnge fallet (§308.2.1 / §308.2.2 / sidräckvidds-ekvivalenter) | Passar när fallet matchar disk-/hinderdjupet på plats |
| Hög räckvidd AFF (touch / betalning / kvitto) | Varje manöverbart reglage som AFF från färdigt golv | Passar när varje manöverbart reglage ligger inom den citerade höga räckviddsgränsen |
| Låg räckvidd AFF (lägsta manöverbara reglage) | Lägsta manöverbara reglage AFF | Passar när ≥ citerat lågt räckviddsminimum |
| Knä-/tåfält (om framåt över hinder) | §306 knä-/tådjup och höjdband när räckvidden går över en disk | Krävs endast vid skymd framåträckvidd; annars markera N/A med skäl |
| Diskhöjd AFF eller väggplatta-höjd | Skrivbord: disk AFF; vägg: platta AFF från golv | Obligatoriskt referensmått som förskjuter den manöverbara stapeln |
| Kioskmodell + montering | Självbetjäning 21.5/27/32 vägg·golv, eller modulär 15.6/21.5/23.8 vägg·golv·skrivbord | Info — måste matcha den bifogade måttritningen |
| Måttritning P/N från nedladdningar | Bifoga matchande P/N från Product Downloads | Passar när P/N matchar modell + montering |
| Platsverifieringsmetod | Måttband / mock-up / prov (MOQ 1) och vem som signerar | Krävs före produktionsfrys |
| Ägare av tillgänglighetssignering | Plats / AHJ / konsultnamn | Info — YJCEN levererar ritningar, inte platscertifiering |
Beslut som den här artikeln avgör: vilka räckvidds- och knäfrigångsfält som måste finnas på placeringsritningen för en tillgänglighetsgranskning? AFF-höjderna för manöverbara reglage, approachtyp, fri golvyta och — när räckvidden går över ett hinder — knä-/tådjupsfälten, plus den citerade standarden. En ritning som bara visar skåpets totalhöjd är ofullständig. Be oss om storleksalternativ och måttritningar för den valda monteringen.
FAQ
Är detta en ADA-platscertifiering?
Nej — det är en checklista för ritningsfält. Platssigneringen ligger kvar hos projektgranskaren.
Vilka räckviddssiffror ska jag sätta på bladet?
Citera er standard och kontrollera sedan aktuella §308-tal.
Mäter jag skåpets ovansida eller manöverbara reglage?
Mät touch-, betalnings- och kvittohöjder AFF.
Ändrar disk vs golv ADA-räckviddsgränserna?
Nej. Det ändrar vilken referens som förskjuter den installerade stapeln.
Vad ska jag skicka till YJCEN för en höjdgranskning?
Modell, montage, disk-/vägghöjd och citerad standard.
Skicka en brief som en ingenjör kan bocka av mot checklistan: önskad storlek och montage, platsens disk- eller väggplatthöjd, närmandetyp, citerad tillgänglighetsstandard och om ett prov (MOQ 1) krävs. Be oss om storleksmatchande manualer och måttritningar, eller använd Produktnedladdningar. För bredare hårdvaruval bortom räckviddsfält, använd hur man väljer en självbetjäningskiosk. Kontakta teamet via Kontakt.
