Inscrivez les champs de portée, genou/orteil et approche sur le plan d’implantation avant de figer la hauteur ou le montage d’une borne de commande en libre-service . Mesurez les commandes actionnables — tactile, paiement et ticket — selon la norme d’accessibilité citée, pas seulement le dessus du boîtier. Tant que ces champs et un contrôle site ne figurent pas sur la feuille, traitez la hauteur comme provisoire.

Quelle décision cet article tranche-t-il ?
Une question d’achat : quels champs de portée et de dégagement genou doivent figurer sur le plan d’implantation d’une borne pour un examen d’accessibilité ? Nous fournissons des options de taille et des plans de cotes issus des téléchargements produits, ainsi que la liste de champs que votre chef de projet place dans le cartouche avant le gel du RFQ. La validation de conformité site reste au réviseur d’accessibilité du projet.
Quels champs de portée appartiennent au plan d’implantation ?
Nommez le type d’approche (avant ou latérale) et inscrivez les hauteurs des parties actionnables. Les blocs du chapitre 3 Access Board / 2010 ADA Standards que les projets citent souvent pour la portée adulte comprennent :
| Champ du plan | Quoi écrire | Référence publique (vérifier le texte actuel) |
|---|---|---|
| Type d’approche | Avant et/ou latérale | ADA Standards §308; Access Board operable-parts guide |
| Portée avant libre | Haut 48 in (1220 mm) max AFF · bas 15 in (380 mm) min AFF | §308.2.1 |
| Portée avant haute obstruée | 48 in max si profondeur de portée ≤ 20 in; 44 in max si profondeur >20 in (jusqu’à 25 in max) | §308.2.2 |
| Portée latérale libre | Haut 48 in max · bas 15 in min ; profondeur de portée 10 in max | §308.3.1 |
| Portée latérale haute obstruée | Obstacle ≤ 34 in de haut et ≤ 24 in de profondeur ; portée haute 48 in ≤10 in de profondeur, 46 in quand la profondeur >10 in | §308.3.2 |
| Parties actionnables sur l’appareil | Cibles tactiles, face de paiement, sortie de ticket — chacune en hauteur AFF | §309.3 (place within a reach range in §308) |
| Notes d’utilisation (si exigées par le réviseur) | Utilisation d’une seule main ; sans prise serrée/pincement/torsion du poignet ; 5 lbf (22.2 N) max | §309.4 |

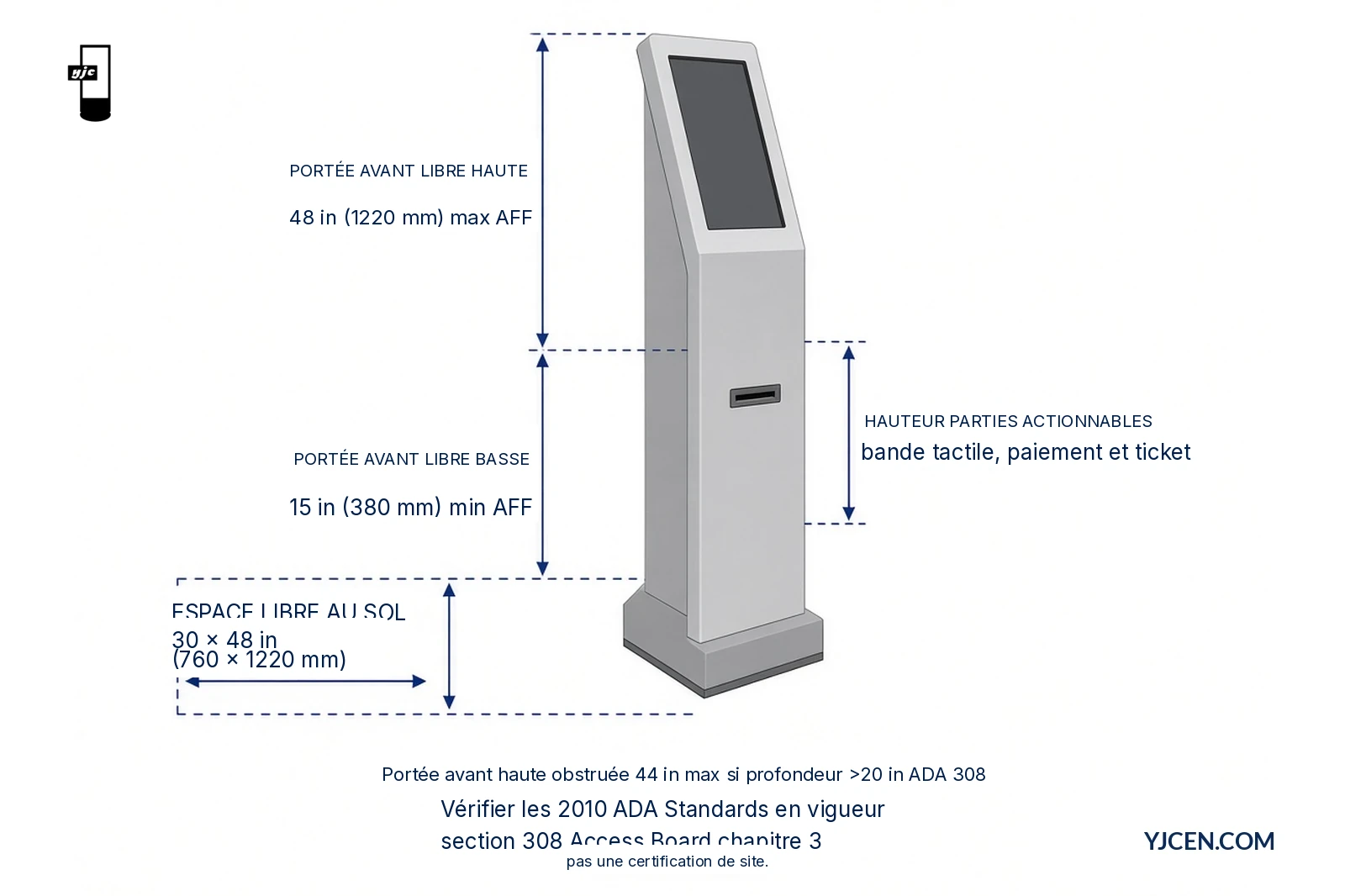

Indiquez AFF (au-dessus du sol fini) pour chaque commande actionnable, pas seulement le dessus du boîtier écran. Sur la gamme de commande en libre-service, les tailles disponibles sont 21.5 / 27 / 32-inch en formats mural ou sur pied (modèles YJC-215-K / YJC-270-K / YJC-320-K). La taille d’écran change la bande verticale disponible pour l’UI et les périphériques ; elle ne crée pas à elle seule une hauteur conforme.
Si votre projet cite une autre édition, un amendement local ou des plages consultatives pour enfants, placez cette citation dans le cartouche et vérifiez les chiffres à cette source — ne copiez pas ce tableau aveuglément dans un jeu de plans scellé.
Quels champs de dégagement genou/orteil et d’approche appartiennent au plan ?
Lorsque la portée avant passe au-dessus d’un comptoir ou d’un autre obstacle, l’espace libre au sol doit se prolonger sous l’élément et les dégagements genou/orteil s’appliquent. Champs à porter sur la feuille d’implantation :
| Champ du plan | Quoi écrire | Référence publique (vérifier le texte actuel) |
|---|---|---|
| Espace libre au sol | 30 × 48 in (760 × 1220 mm) min à l’approche actionnable | §305.3 |
| Orientation d’approche | Avant ou latérale ; élargissement d’alcôve si obstrué sur trois côtés | §305.5 / §305.7 |
| Dégagement orteil | Du sol à 9 in (230 mm); profondeur requise 17 in min où nécessaire ; 25 in max; 30 in largeur min | §306.2 |
| Dégagement genou | 9–27 in bande AFF ; 11 in profondeur min à 9 in ; 8 in profondeur min à 27 in ; 30 in largeur min | §306.3 |
| Profondeur de portée vs profondeur genou/orteil | Espace genou/orteil au moins aussi profond que la portée requise au-dessus de l’obstacle | Access Board operable-parts guide · §308.2.2 |
| Bord avant de l’obstacle | Front de comptoir, façade ou bord d’auvent mesuré depuis l’espace libre au sol | Relevé de site + plan de l’appareil |
Les bornes de commande sur pied de cette gamme publient des dimensions hors tout telles que 1675 × 400 × 190 mm (21,5″), 1800 × 462 × 190 mm (27″) et 1898.6 × 520 × 190 mm (32″). Les versions murales publient des hauteurs hors tout plus courtes (950 / 1075 / 1175 mm ). Ces enveloppes en millimètres viennent de la page produit ; elles ne sont pas un substitut pour mesurer les commandes actionnables réelles une fois la hauteur d’installation fixée.
Pour les configurations modulaires comptoir / mur / sol avec écran, pied et caméra détachables, comparez la borne POS en libre-service (15,6 / 21,5 / 23,8 pouces). Utilisez le plan de cotes correspondant dans les téléchargements pour le montage choisi — ne supposez pas qu’une hauteur de base s’applique à chaque format.
Comptoir vs sol : qu’est-ce qui change sur le plan ?
Le format de montage change quel repère décale la pile de portée, pas les limites de portée publiques elles-mêmes.

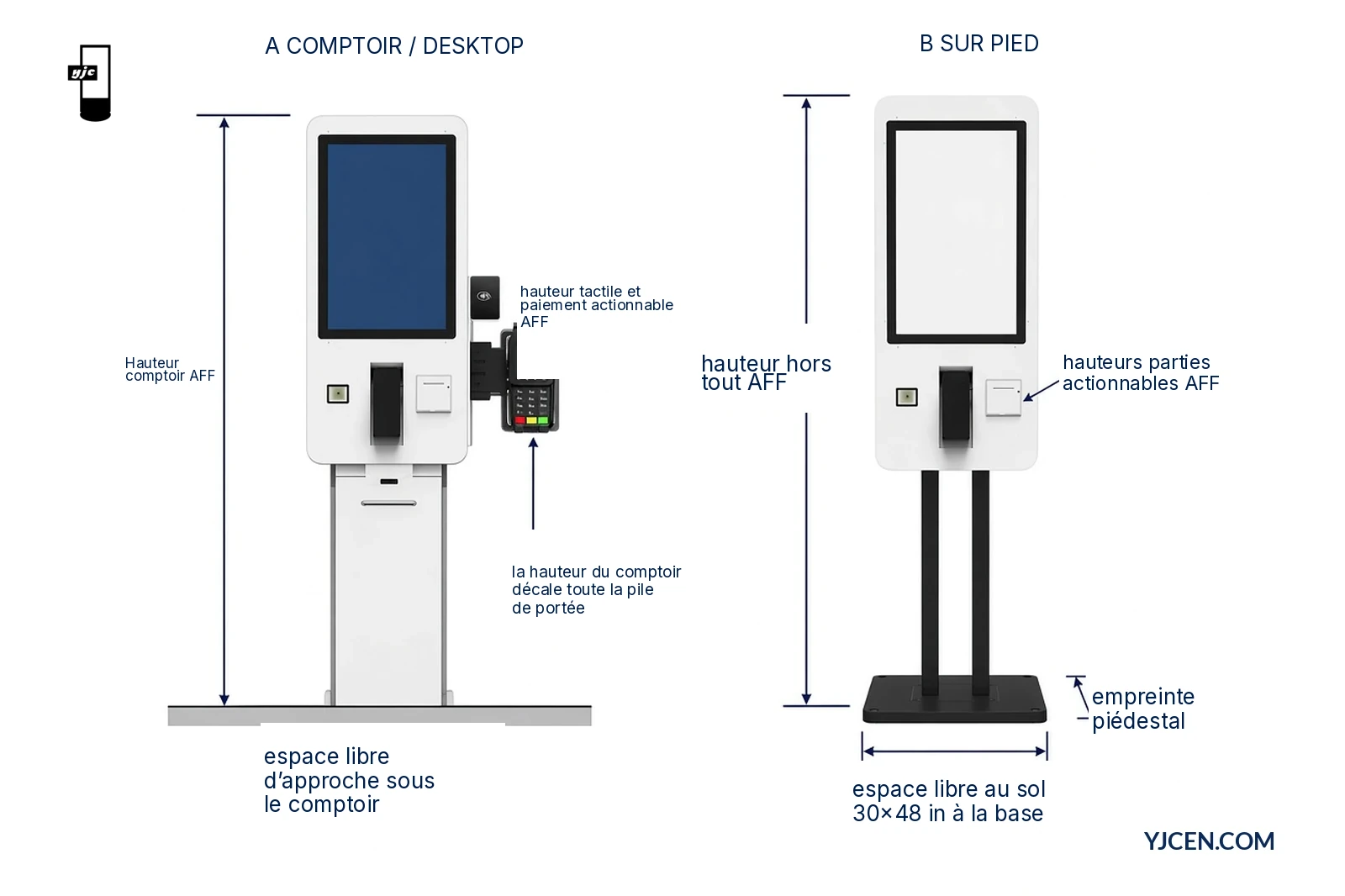

- Comptoir / desktop — la hauteur de comptoir AFF fait partie de l’élévation installée. Hauteurs tactile, paiement et ticket actionnables = hauteur de comptoir + décalages du plan desktop. L’espace libre d’approche est en général sous ou devant le comptoir ; notez si une approche avant nécessite un espace genou/orteil sous le comptoir.
- Sur pied — la hauteur hors tout et les hauteurs des parties actionnables sont prises depuis le repère sol sur le plan du piédestal. Espace libre au sol et empreinte du piédestal reposent sur le sol fini.
- Mural — du sol fini au bas/haut du boîtier et à chaque commande actionnable doit être coté une fois la hauteur de plaque murale choisie.

Pour les empreintes de base, exemples de dessus de boîtier et règles d’accès service sur la gamme modulaire, utilisez le guide technique bornes comptoir vs sur pied — cet article sur les champs ADA ne réécrit pas ce texte d’implantation. Pour les layouts visiteurs et annuaires où la portée compte encore, voir le guide carte et déploiement de borne de signalétique numérique.
Que faut-il mettre dans le cartouche / la checklist RFQ ?
Conservez ceci comme tableau document dans le cartouche ou le RFQ — pas comme capture d’écran. Chaque ligne indique quoi écrire et comment juger ; ne laissez pas de cellules « votre saisie » vides.
| Élément de checklist | Ce que l’ingénieur écrit | Règle d’aptitude / revue |
|---|---|---|
| Norme d’accessibilité / édition citée | p. ex. 2010 ADA Standards + amendement local sur le cartouche | Citation obligatoire avant de sceller les chiffres |
| Type d’approche (avant / latérale) | Avant et/ou latéral selon le relevé de site | Doit correspondre à l’orientation de l’espace libre au sol sur la feuille |
| Espace libre au sol L × P | p. ex. 30 × 48 in (760 × 1220 mm) min à l’approche actionnable | Conforme lorsque le cadre d’espace libre en tirets est coté sur le plan |
| Cas de portée libre ou obstruée | Nommer le cas (§308.2.1 / §308.2.2 / équivalents de portée latérale) | Conforme lorsque le cas correspond à la profondeur de comptoir/obstacle sur site |
| Portée haute AFF (tactile / paiement / ticket) | Chaque commande actionnable en AFF depuis le sol fini | Conforme lorsque chaque commande actionnable est dans la limite de portée haute citée |
| Portée basse AFF (commande actionnable la plus basse) | Commande actionnable la plus basse AFF | Conforme lorsque ≥ minimum de portée basse cité |
| Champs genou / orteil (si avant au-dessus d’un obstacle) | §306 profondeur et bande de hauteur genou/orteil lorsque la portée passe au-dessus d’un comptoir | Requis uniquement pour une portée avant obstruée ; sinon indiquer N/A avec motif |
| Hauteur de comptoir AFF ou hauteur de plaque murale | Desktop : comptoir AFF ; mural : plaque AFF depuis le sol | Repère obligatoire qui décale la pile actionnable |
| Modèle de borne + montage | Libre-service 21,5/27/32 mural·sol, ou modulaire 15,6/21,5/23,8 mural·sol·desktop | Info — doit correspondre au plan de cotes joint |
| Plan de cotes P/N depuis les téléchargements | Joindre le P/N correspondant depuis Product Downloads | Conforme lorsque le P/N correspond au modèle + montage |
| Méthode de vérification site | Mètre / maquette / échantillon (MOQ 1) et qui signe | Requis avant le gel de production |
| Responsable de la validation accessibilité | Site / AHJ / nom du consultant | Info — YJCEN fournit des plans, pas une certification de site |
Décision que tranche cet article : quels champs de portée et de dégagement genou doivent figurer sur le plan d’implantation pour un examen d’accessibilité ? Les hauteurs AFF des commandes actionnables, le type d’approche, l’espace libre au sol et — lorsque la portée passe au-dessus d’un obstacle — les champs de profondeur genou/orteil, plus la norme citée. Un plan qui ne montre que la hauteur hors-tout du boîtier est incomplet. Demandez-nous les options de taille et les plans de cotes pour le montage choisi.
FAQ
S’agit-il d’une certification ADA de site ?
Non — c’est une checklist de champs de plan. La validation site reste au réviseur du projet.
Quels chiffres de portée dois-je mettre sur la feuille ?
Citez votre norme, puis vérifiez les chiffres §308 actuels.
Dois-je mesurer le dessus du boîtier ou les commandes actionnables ?
Mesurez les hauteurs tactile, paiement et ticket AFF.
Le comptoir vs le sol change-t-il les limites de portée ADA ?
Non. Cela change quel repère décale la pile installée.
Que dois-je envoyer à YJCEN pour une revue de hauteur ?
Modèle, montage, hauteur de comptoir/mur et norme citée.
Envoyez un brief qu’un ingénieur peut cocher sur la checklist : taille et montage préférés, hauteur de comptoir ou de plaque murale du site, type d’approche, norme d’accessibilité citée, et si un échantillon (MOQ 1) est requis. Demandez-nous les manuels adaptés à la taille et les plans de cotes, ou utilisez téléchargements produits. Pour une sélection matérielle plus large au-delà des champs de portée, utilisez comment choisir une borne en libre-service. Contactez l’équipe via Contact.
