ADA-Kiosk Montagehöhe und Reichweite: Was auf die Zeichnung gehört

Von YJCEN Engineering Team
Seitenansicht eines freistehenden Kiosks mit Beschriftungen für ungehinderten Vorwärtsgriff oben/unten, Band der bedienbaren Teile und lichte Bodenfläche

Tragen Sie Reichweite-, Knie-/Fuß- und Annäherungsfelder in die Aufstellzeichnung ein, bevor Sie die Höhe oder Montage eines Self-Service-Bestellkiosks einfrieren. Messen Sie bedienbare Elemente — Touch, Zahlung und Beleg — am genannten Barrierefreiheitsstandard, nicht nur an der Gehäuseoberkante. Solange diese Felder und eine Standortprüfung nicht auf dem Blatt stehen, gilt die Höhe als vorläufig.

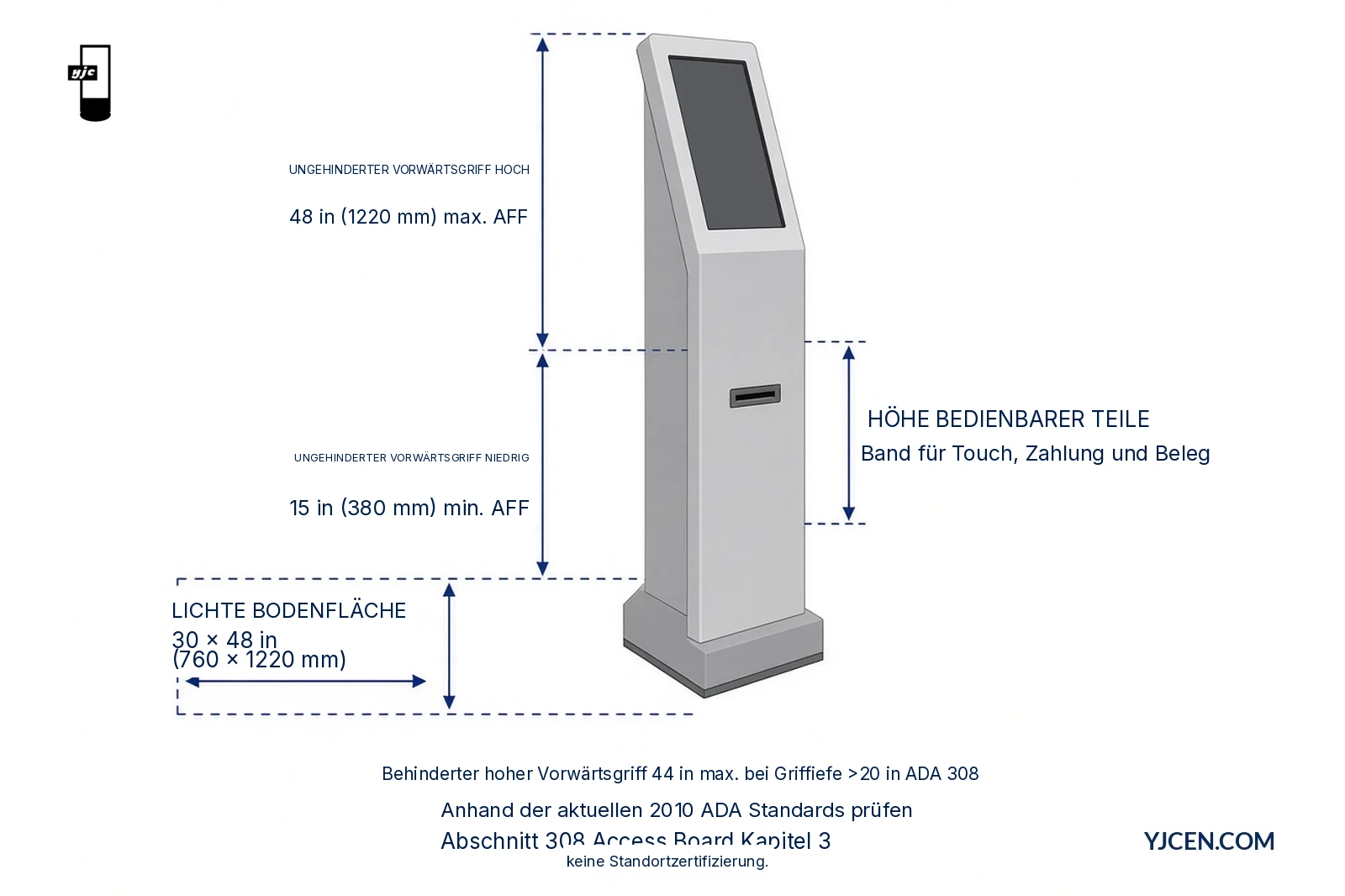

Seitenansicht eines freistehenden Kiosks mit Beschriftungen für ungehinderten Vorwärtsgriff oben/unten, Band der bedienbaren Teile und lichte Bodenfläche
Abbildung 1. Reichweite- und Annäherungsfelder für die Kiosk-Zeichnung: ungehinderter Vorwärtsgriff oben/unten, Höhenband der bedienbaren Teile (Touch, Zahlung, Beleg) und lichte Bodenfläche an der Annäherung. Die Zahlenangaben entsprechen den öffentlichen 2010 ADA Standards / U.S. Access Board Kapitel 3 — prüfen Sie am aktuellen Standardkapitel Ihres Projekts.

Welche Entscheidung klärt dieser Artikel?

Eine Einkaufsfrage: welche Reichweite- und Kniefreiheitsfelder müssen für eine Barrierefreiheitsprüfung auf der Kiosk-Aufstellzeichnung stehen? Wir liefern Größenoptionen und Maßzeichnungen aus den Produktdownloads, sowie die Feldliste, die Ihr Projektleiter vor dem RFQ-Freeze in den Schriftfeldblock setzt. Die Standort-Konformitätsfreigabe bleibt beim Barrierefreiheitsprüfer des Projekts.

Welche Reichweitefelder gehören auf die Aufstellzeichnung?

Benennen Sie den Annäherungstyp (vorwärts oder seitlich) und tragen Sie die Höhen der bedienbaren Teile ein. Öffentliche Access-Board- / 2010-ADA-Standards Kapitel-3-Bausteine, die Projekte häufig für die Erwachsenen- Reichweite anführen, umfassen:

Zeichnungsfeld Was einzutragen ist Öffentliche Referenz (aktuellen Text prüfen)
Annäherungstyp Vorwärts und/oder seitlich ADA Standards §308; Access Board operable-parts guide
Ungehinderter Vorwärtsgriff Hoch 48 in (1220 mm) max. AFF · niedrig 15 in (380 mm) min. AFF §308.2.1
Behinderter hoher Vorwärtsgriff 48 in max., wenn Griffiefe ≤ 20 in; 44 in max., wenn Tiefe >20 in (bis 25 in max.) §308.2.2
Ungehinderter Seitgriff Hoch 48 in max. · niedrig 15 in min.; Griffiefe 10 in max. §308.3.1
Behinderter hoher Seitgriff Hindernis ≤ 34 in hoch und ≤ 24 in tief; hoher Griff 48 in ≤10 in Tiefe, 46 in wenn Tiefe >10 in §308.3.2
Bedienbare Teile am Gerät Touch-Ziele, Zahlungsfläche, Belegausgabe — jeweils als AFF-Höhe §309.3 (place within a reach range in §308)
Bedienungshinweise (falls vom Prüfer gefordert) Einhandbedienung; kein festes Greifen/Kneifen/Verdrehen des Handgelenks; 5 lbf (22.2 N) max. §309.4

Tragen Sie AFF (über Fertigfußboden) für jedes bedienbare Element ein, nicht nur die Gehäuseoberkante. In der Self-Service-Bestelllinie sind die verfügbaren Größen 21.5 / 27 / 32-inch in wandmontierter oder freistehender Ausführung (Modelle YJC-215-K / YJC-270-K / YJC-320-K). Die Bildschirmgröße ändert, wie viel vertikales Band Sie für UI und Peripherie haben; sie erzeugt für sich keine konforme Höhe.

Wenn Ihr Projekt eine andere Ausgabe, lokale Änderung oder empfohlene Kinderbereiche zitiert, tragen Sie diese Angabe in den Schriftfeldblock ein und prüfen Sie die Zahlen an dieser Quelle — kopieren Sie diese Tabelle nicht blind in einen versiegelten Zeichnungssatz.

Welche Knie-/Fußfreiheit- und Annäherungsfelder gehören auf die Zeichnung?

Wenn der Vorwärtsgriff über eine Theke oder ein anderes Hindernis geht, muss die lichte Bodenfläche unter das Element reichen und Knie-/Fußfreiheiten gelten. Felder für das Aufstellblatt:

Zeichnungsfeld Was einzutragen ist Öffentliche Referenz (aktuellen Text prüfen)
Lichte Bodenfläche 30 × 48 in (760 × 1220 mm) min. an der bedienbaren Annäherung §305.3
Annäherungsrichtung Vorwärts oder seitlich; Nischenerweiterung bei Behinderung auf drei Seiten §305.5 / §305.7
Fußfreiheit Boden bis 9 in (230 mm); erforderliche Tiefe 17 in min. wo nötig; 25 in max.; 30 in Breite min. §306.2
Kniefreiheit 9–27 in AFF-Band; 11 in Tiefe min. bei 9 in; 8 in Tiefe min. bei 27 in; 30 in Breite min. §306.3
Griffiefe vs. Knie-/Fußtiefe Knie-/Fußraum mindestens so tief wie der erforderliche Griff über das Hindernis Access Board operable-parts guide · §308.2.2
Vorderkante des Hindernisses Thekenfront, Blende oder Vordachkante gemessen von der lichten Bodenfläche Standortaufnahme + Gerätezeichnung

Freistehende Bestellgeräte dieser Linie geben Gesamtabmessungen an wie 1675 × 400 × 190 mm (21,5″), 1800 × 462 × 190 mm (27″) und 1898.6 × 520 × 190 mm (32″). Wandmontierte Pendants geben kürzere Gesamthöhen an (950 / 1075 / 1175 mm -Klasse). Diese Millimeterhüllen stammen von der Produktseite; sie sind kein ​ Ersatz dafür, die tatsächlichen bedienbaren Elemente zu messen, nachdem die Einbauhöhe festliegt.

Für modulare Theken-/Wand-/Bodenanordnungen mit abnehmbarem Bildschirm, Ständer und Kamera vergleichen Sie den Self-Service-POS-Kiosk (15,6 / 21,5 / 23,8 Zoll). Nutzen Sie die passende Maßzeichnung aus den Downloads für die gewählte Montage — gehen Sie nicht davon aus, dass eine Sockelhöhe für jedes Format gilt.

Theke vs. Boden: was ändert sich auf der Zeichnung?

Die Montageform ändert welche Bezugsebene den Reichweite-Stapel verschiebt, nicht die öffentlichen Reichweitegrenzen selbst.

  • Theke / Desktop — die Thekenhöhe AFF wird Teil der Einbauhöhe. Bedienbare Touch-, Zahlungs- und Beleghöhen = Thekenhöhe + Versätze aus der Desktop-Gerätezeichnung. Die Annäherungs-Bodenfläche liegt meist unter oder vor der Theke; vermerken Sie, ob eine Vorwärtsannäherung Knie-/Fußraum unter der Theke braucht.
  • Freistehend — Gesamthöhe und Höhen der bedienbaren Teile kommen vom Bodenbezug auf der Sockelzeichnung. Lichte Bodenfläche und Sockelgrundfläche liegen auf dem Fertigfußboden.
  • Wandmontiert — Fertigfußboden bis Gehäuseunter-/oberkante und zu jedem bedienbaren Element muss bemasst werden, nachdem die Wandplattenhöhe gewählt ist.

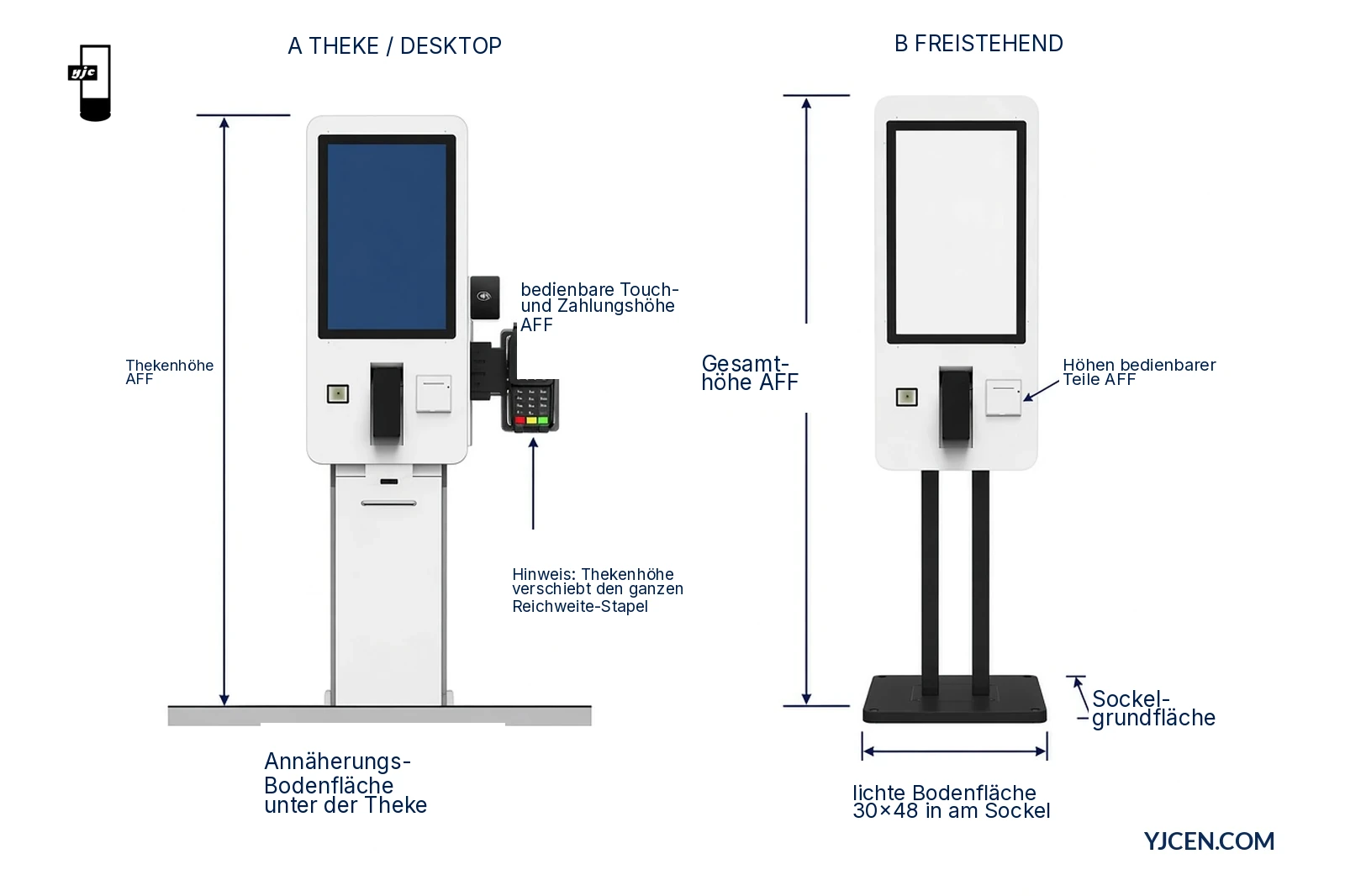

Gegenüberstellung der Seitenansichten von Theken-/Desktop-Kiosk und freistehendem Kiosk mit AFF-Reichweite- und Bodenflächenbeschriftungen
Abbildung 2. Theke vs. freistehend: was sich auf der Zeichnung ändert. Links — Thekenhöhe AFF verschiebt den gesamten Bedienstapel; vermerken Sie den Annäherungsraum unter/vor der Theke. Rechts — Gesamthöhe und Höhen der bedienbaren Teile vom Bodenbezug sowie lichte Bodenfläche am Sockel. Nutzen Sie die Maßzeichnung des Projekts für genaue Versätze.

Für Sockelgrundflächen, Gehäuseoberkanten-Beispiele und Servicezugangsregeln der modularen Linie nutzen Sie den Technikleitfaden Theken- vs. freistehende Kioske — dieser ADA-Felder-Artikel schreibt jenen Layout-Text nicht um. Für Besucher- und Verzeichnislayouts, bei denen Reichweite weiterhin zählt, siehe den Leitfaden digitale Wegeleit-Kiosk-Karte und Einsatz.

Was gehört in den Schriftfeldblock / die RFQ-Checkliste?

Führen Sie dies als Dokumententabelle im Schriftfeld oder RFQ — nicht als Screenshot-Grafik. Jede Zeile nennt, was einzutragen und wie zu bewerten ist; lassen Sie keine leeren „Ihr Eintrag“-Zellen.

Checklistenpunkt Was der Ingenieur einträgt Pass-/Prüfregel
Zitierter Barrierefreiheitsstandard / Ausgabe z. B. 2010 ADA Standards + lokale Änderung im Schriftfeld Pflichtzitat, bevor Maße gesiegelt werden
Annäherungstyp (vorwärts / seitlich) Vorwärts und/oder seitlich laut Standortaufnahme Muss der Freiflächen-Ausrichtung auf dem Blatt entsprechen
Lichte Bodenfläche B × T z. B. 30 × 48 in (760 × 1220 mm) min am bedienbaren Zugang Passend, wenn der gestrichelte Freiflächenkasten auf der Zeichnung bemaßt ist
Fall ungehinderter oder behinderter Reichweite Fall benennen (§308.2.1 / §308.2.2 / seitliche Reichweiten-Äquivalente) Passend, wenn der Fall zur Tresen-/Hindernistiefe vor Ort passt
Hohe Reichweite AFF (Touch / Zahlung / Beleg) Jedes bedienbare Element als AFF ab Fertigfußboden Passend, wenn jedes bedienbare Element innerhalb der genannten Hochreichweite liegt
Niedrige Reichweite AFF (unterstes bedienbares Element) Niedrigstes bedienbares Element AFF Passend, wenn ≥ genanntes Mindesthochmaß der niedrigen Reichweite
Knie-/Fußfelder (bei Vorwärtsgriff über Hindernis) §306 Knie-/Fußfreiheit Tiefe und Höhenband bei Reichweite über Tresen Nur bei behinderter Vorwärtsreichweite erforderlich; sonst N/A mit Begründung
Tresenhöhe AFF oder Wandplattenhöhe Desktop: Tresen AFF; Wand: Platte AFF ab Boden Erforderliches Bezugmaß, das den bedienbaren Stapel verschiebt
Kioskmodell + Montage Self-Service 21,5/27/32 Wand·Boden, oder modular 15,6/21,5/23,8 Wand·Boden·Desktop Info — muss zur beigefügten Maßzeichnung passen
Maßzeichnung P/N aus Downloads Passende P/N aus Product Downloads anhängen Passend, wenn die P/N zu Modell + Montage passt
Standort-Verifikationsmethode Maßband / Mock-up / Muster (MOQ 1) und wer unterschreibt Erforderlich vor Produktions-Freeze
Verantwortlicher für Barrierefreiheits-Freigabe Standort / AHJ / Beratername Info — YJCEN liefert Zeichnungen, keine Standortzertifizierung

Entscheidung, die dieser Artikel klärt: welche Reichweiten- und Kniefreiheitsfelder auf der Aufstellzeichnung für eine Barrierefreiheitsprüfung stehen müssen? Die AFF-Höhen der bedienbaren Elemente, der Zugangstyp, die lichte Bodenfläche und — wenn die Reichweite über ein Hindernis geht — die Knie-/Fußfreiheits-Tiefenfelder sowie der genannte Standard. Eine Zeichnung, die nur die Gesamthöhe des Gehäuses zeigt, ist unvollständig. Fragen Sie uns nach Größenoptionen und Maßzeichnungen für die gewählte Montage.

FAQ

Ist dies eine Standort-ADA-Zertifizierung?

Nein — es ist eine Checkliste für Zeichnungsfelder. Die Standortfreigabe bleibt beim Projektprüfer.

Welche Reichweitezahlen soll ich eintragen?

Zitieren Sie Ihren Standard und prüfen Sie dann die aktuellen §308-Werte.

Messe ich die Gehäuseoberkante oder die bedienbaren Elemente?

Messen Sie Touch-, Zahlungs- und Beleghöhen AFF.

Ändert Theke vs. Boden die ADA-Reichweitegrenzen?

Nein. Es ändert, welche Bezugsebene den eingebauten Stapel verschiebt.

Was soll ich YJCEN für eine Höhenprüfung schicken?

Modell, Montage, Theken-/Wandhöhe und zitierter Standard.

Senden Sie ein kurzes Briefing, das ein Ingenieur an der Checkliste abhaken kann: bevorzugte Größe und Montage, Standort-Theken- oder Wandplattenhöhe, Annäherungstyp, zitierter Barrierefreiheitsstandard und ob ein Muster (MOQ 1) nötig ist. Bitten Sie uns um größenpassende Handbücher und Maßzeichnungen, oder nutzen Sie Produktdownloads. Für die breitere Hardwareauswahl jenseits der Reichweitefelder nutzen Sie wie man einen Self-Service-Kiosk auswählt. Kontaktieren Sie das Team über Kontakt.
