أدرج حقول نطاق الوصول والركبة/إصبع القدم والاقتراب على رسم التركيب قبل تثبيت ارتفاع أو تركيب كشك طلبات الخدمة الذاتية الارتفاع أو التركيب. قِس عناصر التحكم القابلة للتشغيل — اللمس والدفع والإيصال — وفق معيار إمكانية الوصول المذكور، وليس أعلى الخزانة فقط. إلى أن تظهر تلك الحقول وفحص الموقع على الورقة، اعتبر الارتفاع مؤقتًا.
ما القرار الذي يحسمه هذا المقال؟
سؤال شراء واحد: ما حقول نطاق الوصول وخلوص الركبة التي يجب أن تظهر على رسم تركيب الكشك لمراجعة إمكانية الوصول؟ نوفر خيارات أحجام الوحدات ورسومات الأبعاد من تنزيلات المنتجات، وقائمة الحقول التي يضعها مدير مشروعك في كتلة العنوان قبل تجميد طلب عرض السعر. تبقى موافقة امتثال الموقع لدى مراجع إمكانية الوصول في المشروع.

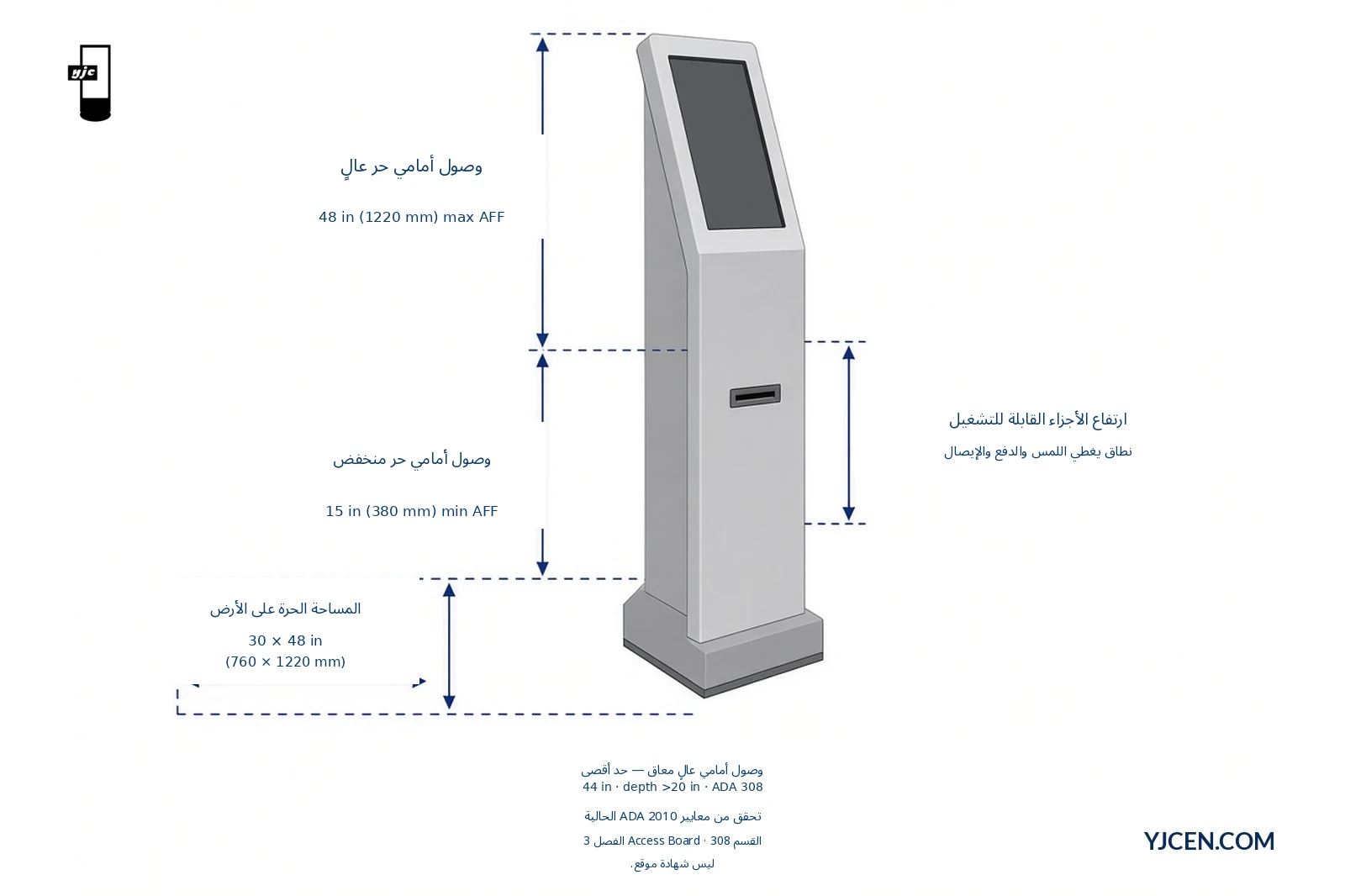

ما حقول نطاق الوصول التي تنتمي إلى رسم التركيب؟
سمِّ نوع الاقتراب (أمامي أو جانبي) وضع ارتفاعات الأجزاء القابلة للتشغيل على الورقة. كتل Access Board / 2010 ADA Standards الفصل 3 العامة التي تستشهد بها المشاريع عادةً لنطاق الوصول للبالغين تشمل:
| حقل الرسم | ما يُكتب | مرجع عام (تحقق من النص الحالي) |
|---|---|---|
| نوع الاقتراب | أمامي و/أو جانبي | ADA Standards §308; Access Board operable-parts guide |
| وصول أمامي غير معاق | عالٍ 48 in (1220 mm) أقصى AFF · منخفض 15 in (380 mm) أدنى AFF | §308.2.1 |
| وصول أمامي عالٍ معاق | 48 in أقصى إذا كان عمق الوصول ≤ 20 in؛ 44 in أقصى إذا كان العمق >20 in (حتى 25 in أقصى) | §308.2.2 |
| وصول جانبي غير معاق | عالٍ 48 in أقصى · منخفض 15 in أدنى؛ عمق الوصول 10 in أقصى | §308.3.1 |
| وصول جانبي عالٍ معاق | عائق ≤ 34 in ارتفاعًا و ≤ 24 in عمقًا؛ وصول عالٍ 48 in ≤10 in عمقًا، 46 in عندما يكون العمق >10 in | §308.3.2 |
| أجزاء قابلة للتشغيل على الوحدة | أهداف اللمس ووجه الدفع ومخرج الإيصال — كلٌّ منها كارتفاع AFF | §309.3 (place within a reach range in §308) |
| ملاحظات التشغيل (إن طلبها المراجع) | تشغيل بيد واحدة؛ دون قبضة محكمة/قرص/لفّ المعصم؛ 5 lbf (22.2 N) أقصى | §309.4 |

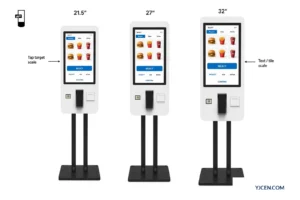

اكتب AFF (فوق الأرضية النهائية) لكل عنصر تشغيل، وليس أعلى غلاف الشاشة فقط. في خط طلبات الخدمة الذاتية، الأحجام المتاحة هي 21.5 / 27 / 32-inch بتنسيقات جدارية أو قائمة على الأرض (الطرازات YJC-215-K / YJC-270-K / YJC-320-K). حجم الشاشة يغيّر مقدار النطاق الرأسي لواجهة المستخدم والأطراف؛ ولا يبتكر بذاته ارتفاعًا مطابقًا.
إذا استشهد مشروعك بإصدار مختلف أو تعديل محلي أو نطاقات استشارية للأطفال، ضع ذلك الاستشهاد في كتلة العنوان وتحقق من الأرقام من ذلك المصدر — لا تنسخ هذا الجدول أعمى إلى مجموعة رسوم مختومة.
ما حقول خلوص الركبة/إصبع القدم والاقتراب التي تنتمي إلى الرسم؟
عندما يمر الوصول الأمامي فوق منضدة أو عائق آخر، يجب أن تمتد المساحة الحرة على الأرض تحت العنصر وتُطبَّق خلوصات الركبة/إصبع القدم. الحقول التي تنتمي إلى ورقة التركيب:
| حقل الرسم | ما يُكتب | مرجع عام (تحقق من النص الحالي) |
|---|---|---|
| المساحة الحرة على الأرض | 30 × 48 in (760 × 1220 mm) أدنى عند الاقتراب القابل للتشغيل | §305.3 |
| اتجاه الاقتراب | أمامي أو جانبي؛ توسيع الكوّة إذا كان معاقًا من ثلاث جهات | §305.5 / §305.7 |
| خلوص إصبع القدم | من الأرض إلى 9 in (230 mm)؛ العمق المطلوب 17 in أدنى حيث يلزم؛ 25 in أقصى؛ 30 in العرض الأدنى | §306.2 |
| خلوص الركبة | 9–27 in نطاق AFF؛ 11 in عمق أدنى عند 9 in؛ 8 in عمق أدنى عند 27 in؛ 30 in العرض الأدنى | §306.3 |
| عمق الوصول مقابل عمق الركبة/إصبع القدم | مساحة الركبة/إصبع القدم بعمق لا يقل عن الوصول المطلوب فوق العائق | Access Board operable-parts guide · §308.2.2 |
| الحافة الأمامية للعائق | مقدمة المنضدة أو الواجهة أو حافة المظلة مقاسة من المساحة الحرة على الأرض | مسح الموقع + رسم الوحدة |
وحدات الطلب القائمة على الأرض في هذا الخط تنشر أبعادًا إجمالية مثل 1675 × 400 × 190 mm (21.5″)، 1800 × 462 × 190 mm (27″) و 1898.6 × 520 × 190 mm (32″). النظائر الجدارية تنشر ارتفاعات إجمالية أقصر (950 / 1075 / 1175 mm ). هذه الأغلفة بالمليمتر تأتي من صفحة المنتج؛ وهي ليست بديلًا عن قياس عناصر التشغيل الفعلية بعد تثبيت ارتفاع التركيب.
لترتيبات منضدة / جدار / أرض معيارية بشاشة وحامل وكاميرا قابلة للفصل، قارن كشك نقاط البيع للخدمة الذاتية (15.6 / 21.5 / 23.8 إنش). استخدم رسم الأبعاد المطابق من التنزيلات للتركيب المختار — لا تفترض أن ارتفاع قاعدة واحد ينطبق على كل تنسيق.

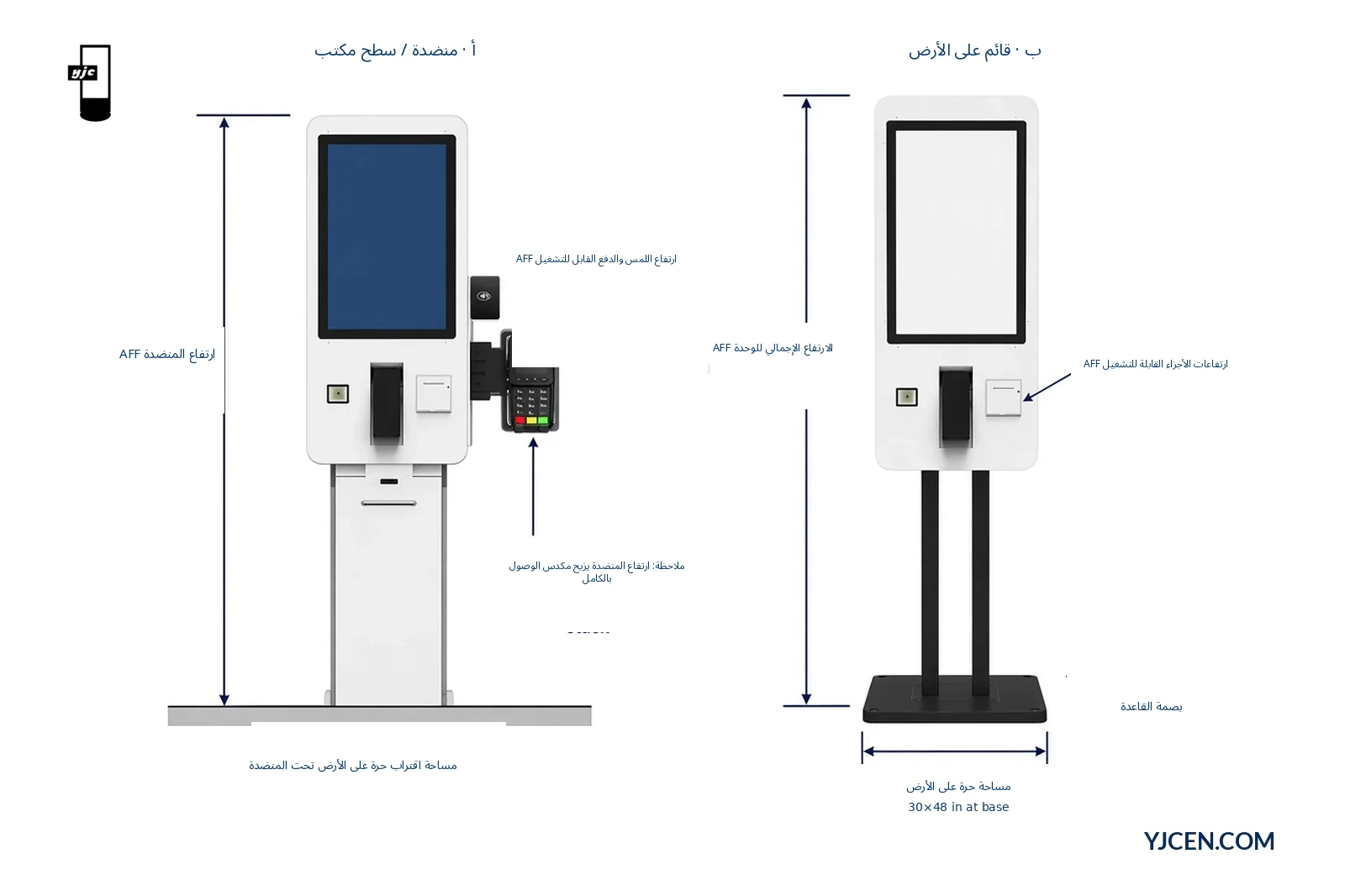

المنضدة مقابل الأرض: ما الذي يتغير على الرسم؟
تنسيق التركيب يغيّر أي مرجع يزيح مكدس الوصول، وليس حدود الوصول العامة ذاتها.
- منضدة / سطح مكتب — يصبح ارتفاع المنضدة AFF جزءًا من الارتفاع المركَّب. ارتفاعات اللمس والدفع والإيصال القابلة للتشغيل = ارتفاع المنضدة + الإزاحات من رسم وحدة سطح المكتب. المساحة الحرة للاقتراب تكون عادة تحت المنضدة أو أمامها؛ سجّل ما إذا كان الاقتراب الأمامي يحتاج مساحة ركبة/إصبع قدم تحت المنضدة.
- قائم على الأرض — يُؤخذ الارتفاع الإجمالي وارتفاعات الأجزاء القابلة للتشغيل من مرجع الأرض على رسم القاعدة. المساحة الحرة على الأرض وبصمة القاعدة تستقران على الأرضية النهائية.
- جداري — من الأرضية النهائية إلى أسفل/أعلى الغلاف وإلى كل عنصر تشغيل يجب تبعاعده بعد اختيار ارتفاع لوحة الجدار.
لبصمات القاعدة وأمثلة أعلى الغلاف وقواعد وصول الخدمة في الخط المعياري، استخدم الدليل الهندسي لأكشاك المنضدة مقابل القائمة على الأرض — مقال حقول ADA هذا لا يعيد كتابة نص التخطيط ذاك. لتخطيطات الزوار والأدلة حيث لا يزال الوصول مهمًا، انظر دليل خريطة ونشر كشك الإرشاد الرقمي.
ما الذي ينتمي إلى كتلة عنوان الرسم / قائمة تحقق طلب عرض السعر؟
أبقِ هذا كجدول مستند في كتلة العنوان أو طلب عرض السعر — وليس كرسم لقطة شاشة. كل صف يوضح ماذا تكتب وكيف تحكم؛ لا تترك خلايا «إدخالك» فارغة.
| بند قائمة التحقق | ما يكتبه المهندس | قاعدة الملاءمة / المراجعة |
|---|---|---|
| معيار إمكانية الوصول / الإصدار المستشهد به | مثلًا معايير ADA 2010 + أي تعديل محلي على كتلة العنوان | اقتباس مطلوب قبل ختم الأرقام |
| نوع الاقتراب (أمامي / جانبي) | أمامي و/أو جانبي حسب مسح الموقع | يجب أن يطابق اتجاه مساحة الأرضية الخالية على الورقة |
| مساحة أرضية خالية ع × ع | مثلًا 30 × 48 in (760 × 1220 mm) كحد أدنى عند الاقتراب القابل للتشغيل | ملائم عندما يُحدَّد صندوق مساحة الأرضية الخالية المتقطع بالأبعاد على الرسم |
| حالة وصول غير معاق أو معاق | سمِّ الحالة (§308.2.1 / §308.2.2 / مكافئات الوصول الجانبي) | ملائم عندما تطابق الحالة عمق المنضدة/العائق في الموقع |
| وصول عالٍ AFF (لمس / دفع / إيصال) | كل عنصر تحكم قابل للتشغيل كـ AFF من الأرضية النهائية | ملائم عندما يكون كل عنصر تحكم قابل للتشغيل ضمن حد الوصول العالي المذكور |
| وصول منخفض AFF (أدنى عنصر تشغيل) | أدنى عنصر تحكم قابل للتشغيل AFF | ملائم عندما ≥ الحد الأدنى للوصول المنخفض المذكور |
| حقول الركبة / إصبع القدم (إذا كان أماميًا فوق عائق) | §306 عمق وشريط ارتفاع الركبة/إصبع القدم عندما يكون الوصول فوق منضدة | مطلوب فقط للوصول الأمامي المعيق؛ وإلا علِّم غ/م مع السبب |
| ارتفاع المنضدة AFF أو ارتفاع لوحة الحائط | سطح المكتب: منضدة AFF؛ الحائط: لوحة AFF من الأرضية | مرجع مطلوب يزيح رصة العناصر القابلة للتشغيل |
| طراز الكشك + التركيب | خدمة ذاتية 21.5/27/32 حائط·أرضية، أو معياري 15.6/21.5/23.8 حائط·أرضية·سطح مكتب | معلومة — يجب أن تطابق رسم الأبعاد المرفق |
| رقم جزء رسم الأبعاد من التنزيلات | أرفق رقم الجزء المطابق من Product Downloads | ملائم عندما يطابق رقم الجزء الطراز + التركيب |
| طريقة التحقق في الموقع | شريط قياس / نموذج / عيّنة (MOQ 1) ومن يوقّع | مطلوب قبل تجميد الإنتاج |
| مالك موافقة إمكانية الوصول | الموقع / جهة الاختصاص / اسم المستشار | معلومة — YJCEN يوفّر الرسومات، وليس شهادة الموقع |
القرار الذي يحسمه هذا المقال: ما حقول نطاق الوصول وخلوص الركبة التي يجب أن تظهر على رسم التركيب لمراجعة إمكانية الوصول؟ ارتفاعات AFF لعناصر التحكم القابلة للتشغيل، ونوع الاقتراب، ومساحة الأرضية الخالية، و—عندما يكون الوصول فوق عائق—حقول عمق الركبة/إصبع القدم، بالإضافة إلى المعيار المذكور. الرسم الذي يُظهر فقط الارتفاع الإجمالي للخزانة ناقص. اطلب منا خيارات الأحجام ورسومات الأبعاد للتركيب المختار.
الأسئلة الشائعة
هل هذه شهادة ADA للموقع؟
لا — إنها قائمة تحقق لحقول الرسم. تبقى موافقة الموقع لدى مراجع المشروع.
ما أرقام الوصول التي يجب وضعها على الورقة؟
استشهد بمعيارك، ثم تحقق من أرقام §308 الحالية.
هل أقيس أعلى الهيكل أم عناصر التشغيل؟
قِس ارتفاعات اللمس والدفع والإيصال AFF.
هل تغيّر المنضدة مقابل الأرض حدود وصول ADA؟
لا. يغيّر أي مرجع يزيح المكدس المركَّب.
ماذا أرسل إلى YJCEN لمراجعة الارتفاع؟
الطراز والتركيب وارتفاع المنضدة/الجدار والمعيار المستشهد به.
أرسل موجزًا واحدًا يمكن للمهندس تعليمه على قائمة التحقق: الحجم والتركيب المفضَّلان، وارتفاع منضدة الموقع أو لوحة الجدار، ونوع الاقتراب، ومعيار إمكانية الوصول المستشهد به، وما إذا كانت عيّنة (الحد الأدنى للطلب 1) مطلوبة. اطلب منا أدلة مطابقة للحجم ورسومات الأبعاد، أو استخدم تنزيلات المنتجات. لاختيار أجهزة أوسع خارج حقول الوصول، استخدم كيفية اختيار كشك خدمة ذاتية. تواصل مع الفريق عبر اتصل بنا.
