Terminal de paiement en borne : contrôles de fixation et de câblage

Par YJCEN Engineering Team
Vue éclatée montrant le terminal de paiement, le support de fixation, la découpe de façade et le cheminement des câbles vers les interfaces USB et Ethernet

Commencez par nommer le modèle du terminal de paiement. Comparez ensuite son encombrement mécanique, son mode de fixation homologué, sa face utilisateur et son cheminement de câbles avec l’emplacement de paiement d’une borne POS en libre-service avant de figer toute découpe de façade. Tant que les plans ne concordent pas, laissez la découpe ouverte et considérez l’emplacement comme provisoire. Les services de paiement et l’application de commande ne font pas partie du périmètre matériel.

Vue éclatée montrant le terminal de paiement, le support de fixation, la découpe de façade et le cheminement des câbles vers les interfaces USB et Ethernet

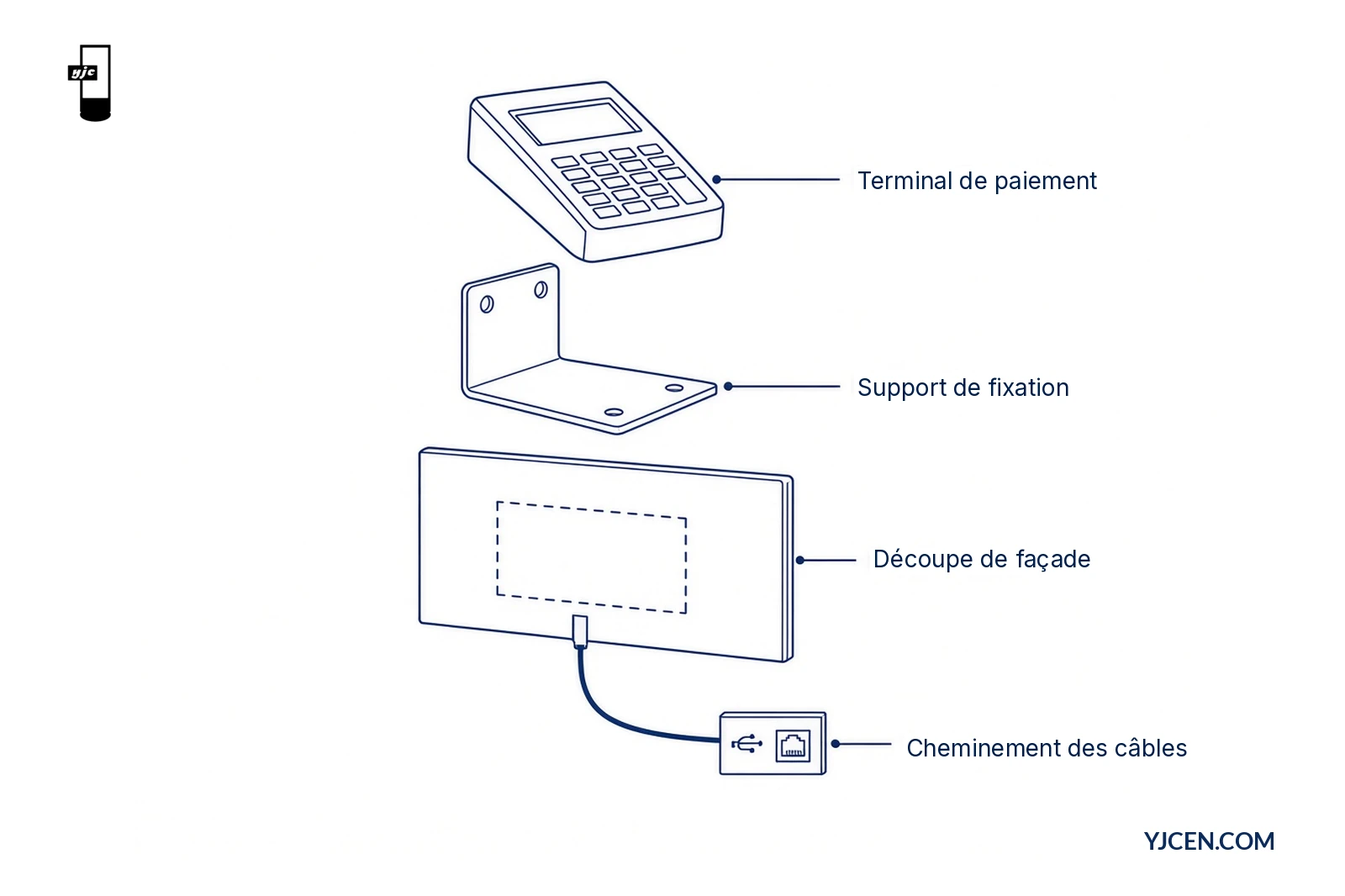

Figure 1. Ordre d’ajustement d’un terminal de paiement de borne : boîtier du terminal → support homologué → découpe de façade → cheminement interne des câbles vers les interfaces indiquées. La taille de la découpe provient du plan du terminal retenu, et non d’un gabarit générique.

Que devez-vous demander au fabricant du terminal avant de réaliser une découpe ?

La borne de commande de 27 pouces fait 462 mm de large et celle de 32 pouces 520 mm ; leurs boîtiers ont tous deux 190 mm de profondeur. Un écran plus grand ne donne donc pas automatiquement plus de profondeur au terminal de paiement : comparez séparément sa saillie et le rayon de courbure des câbles. Caractéristiques des bornes de commande de 27 et 32 pouces.

Réunissez quatre éléments avant toute modification de la tôlerie :

  1. Référence exacte du modèle — nom commercial et révision que le prestataire de paiement livrera.
  2. Plans mécaniques officiels — encombrement, profondeur, face utilisateur, sortie de câble et schéma de fixation fournis par le fabricant du terminal (pas une photo commerciale).
  3. Mode de fixation homologué — support homologué par le fabricant, plaque VESA, logement affleurant en façade ou aile latérale, avec couple de serrage et visserie si ces informations sont publiées.
  4. Liste des interfaces — alimentation, USB, Ethernet ou liaison propriétaire attendus par l’application de commande.

Sans cet ensemble, un devis ne peut prévoir qu’un emplacement provisoire. Il ne peut pas figer une découpe qui bloquerait plus tard la face utilisateur ou laisserait le câble trop court.

Sur cette gamme modulaire, le paiement par carte bancaire / mobile / QR / NFC passe par le terminal et le prestataire retenus. Nous organisons le logement autour de ce terminal ; le plan du terminal lui-même régit toujours l’ouverture et le support.

Comment vérifier l’ajustement mécanique avec l’emplacement modulaire ?

Parcourez l’empilement dans cet ordre. Arrêtez-vous au premier écart.

Étape Contrôle Condition de validation Action en cas d’écart
1 Encombrement Le contour et la profondeur du terminal dégagent l’emplacement ainsi que toute imprimante ou caméra Changer le côté de l’emplacement, la taille d’écran ou le format de fixation — ne pas agrandir une découpe au jugé
2 Support Le support homologué se pose sur l’aile modulaire ou la façade sans percer de nouveau schéma Demander l’examen du support par l’OEM ou choisir une autre révision de terminal
3 Face utilisateur Fente carte, zone sans contact, clavier PIN et écran restent accessibles et lisibles après installation Modifier la hauteur ou le décalage, ou changer le mode de fixation
4 Sortie de câble Le côté de sortie correspond au cheminement interne prévu vers l’USB/Ethernet Modifier le cheminement ou choisir une autre sortie de câble auprès du fabricant
5 Accès maintenance Le papier, la carte et le terminal peuvent être entretenus sans démonter toute la borne Ajuster la profondeur de l’emplacement ou choisir une implantation murale, au sol ou sur comptoir qui préserve l’accès arrière/avant

Le matériel modulaire utilise un écran, un pied et une caméra détachables afin que l’équipe projet puisse définir la disposition au niveau des composants. L’ajustement physique et l’interface d’un module restent dans sa spécification. Confirmez dimensions et connexion avant de traiter une pièce tierce comme interchangeable.

Borne POS modulaire en libre-service avec emplacement de paiement latéral pour le montage d’un terminal

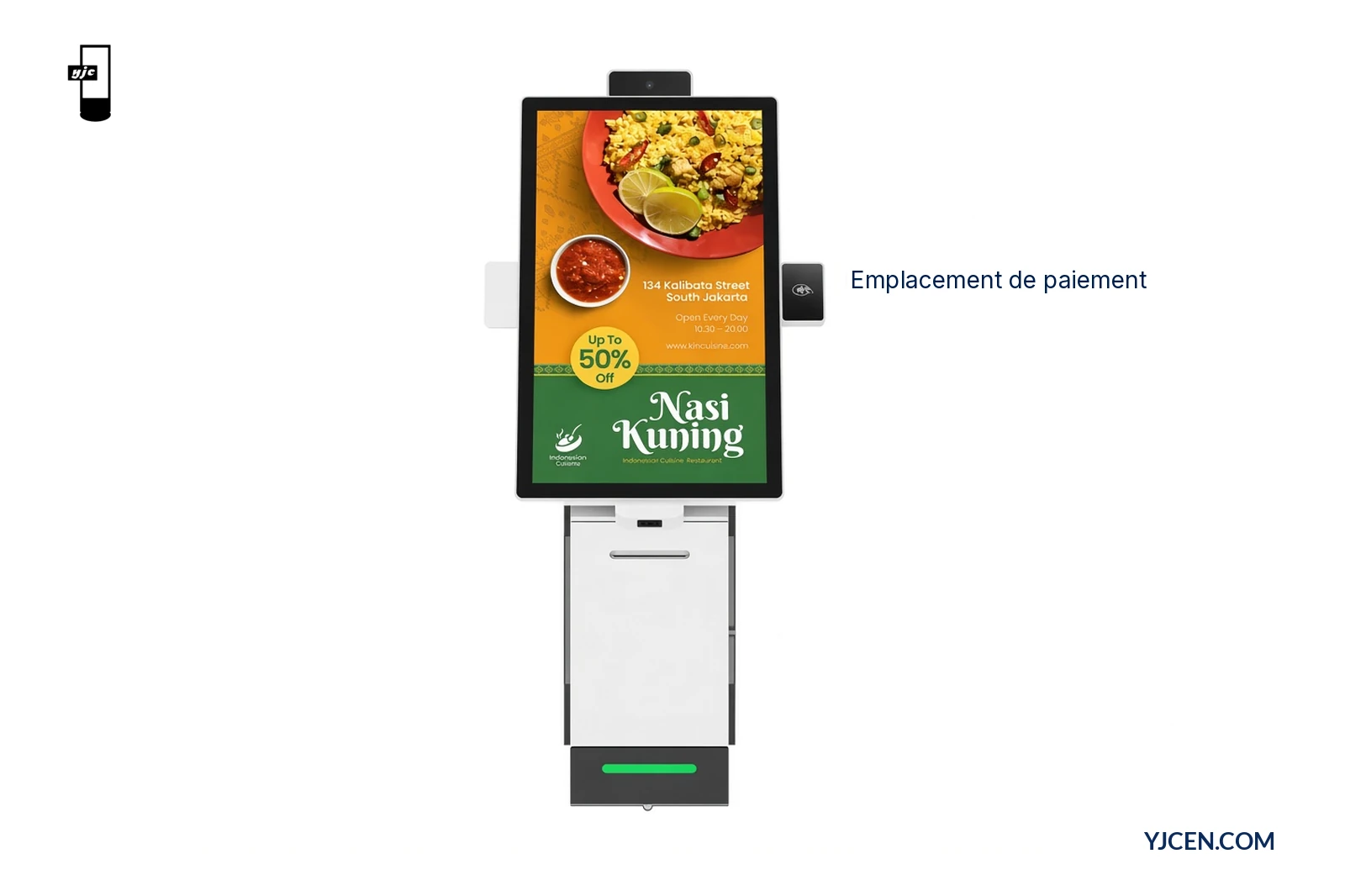

Figure 2. Emplacement de paiement modulaire sur une borne POS en libre-service. Servez-vous-en comme référence d’agencement pour du matériel de paiement monté sur le côté ; cette illustration n’est ni une nomenclature d’un terminal précis ni un gabarit de perçage.

Les tailles d’écran tactile disponibles sur cette gamme modulaire sont 15,6 / 21,5 / 23,8 pouces (modèles YJC-156-K / YJC-215-K / YJC-238-K), avec fixation murale, au sol ou sur comptoir. La taille d’écran ne dicte aucune découpe de terminal ; elle modifie seulement la surface de façade et l’espace d’approche disponibles autour de l’emplacement.

Pour une unité de commande complète, murale ou sur pied, avec imprimante thermique 80 mm intégrée et configurations de paiement QR/NFC, consultez la Borne de commande pour restaurants. Le processus d’ajustement reste le même : nommer le terminal, puis faire concorder les plans avant la production.

Quels champs de câblage et d’interface faut-il inscrire dans la demande de prix (RFQ) ?

Placez les champs électriques et de cheminement à côté des champs mécaniques. Quand l’un des deux ensembles manque, les demandes de prix restent bloquées sur « terminal de paiement à définir ».

Champs mécaniques

Champ À indiquer Pourquoi c’est important
Modèle du terminal + révision Référence exacte du fabricant Évite de livrer un boîtier plus récent qui ne s’ajuste plus
Encombrement L × H × P D’après le plan officiel Détermine le dégagement de l’emplacement
Schéma de fixation / référence du support Méthode homologuée par le fabricant Évite les perçages improvisés
Caractéristiques de la face utilisateur Zone sans contact, fente carte, clavier PIN, écran Préserve l’utilisation après intégration en façade
Position de la sortie de câble Gauche / droite / arrière / dessous Détermine le cheminement interne
Dégagements de maintenance Espace libre avant/arrière Garde le papier et la carte accessibles

Champs électriques / interfaces

Champ À indiquer Pourquoi c’est important
Interfaces hôte USB, Ethernet, série ou liaison propriétaire Correspond aux ports de la borne et aux pilotes de l’application
Mode d’alimentation USB alimenté, bloc d’alimentation séparé, PoE (si le fabricant le prend en charge) Évite d’ajouter tardivement un bloc d’alimentation
Longueur de câble nécessaire Trajet entre l’emplacement et la carte Évite des faisceaux trop courts après la découpe
Rôle réseau Prise LAN sur site ou Wi-Fi / 3G/4G en option Aligne le câblage du site
Échange avec l’application Qui est responsable des pilotes et du résultat du paiement Sépare clairement les périmètres matériel et logiciel

La borne modulaire fournit USB × 2 et Ethernet RJ45 × 1, ainsi que le Wi-Fi/LAN et la 3G/4G en option. Ces ports permettent de raccorder un terminal ; ils ne remplacent pas les exigences d’interface du fabricant et ne garantissent pas que chaque application de paiement reconnaîtra l’appareil.

Pour les responsabilités liées au logiciel, à l’imprimante et au prestataire de paiement (hors du périmètre de cet article sur l’ajustement mécanique), utilisez la liste de contrôle logiciel et périphériques pour bornes de commande.

En quoi l’accessibilité pour l’utilisateur modifie-t-elle le choix de fixation ?

L’ajustement mécanique peut être validé sur plan et échouer sur site si le client n’atteint pas la face de paiement une fois la hauteur d’écran fixée.

Vérifiez la portée comme un seul trajet : écran tactile → face de paiement → sortie du ticket. Un emplacement latéral qui dégage le support peut malgré tout se trouver hors d’une zone de portée confortable une fois le montage retenu (borne sur comptoir élevé, platine murale ou pied au sol) arrêté. Étudiez ensemble la hauteur du comptoir sur site et le plan de la borne retenue — le guide d’implantation borne sur comptoir ou sur pied explique comment l’emprise au sol et la hauteur du boîtier de l’écran interagissent.

Si le projet doit respecter une plage de portée d’accessibilité publiée, consignez la norme visée et mesurez les véritables commandes de paiement, et pas seulement le haut de l’armoire. YJCEN peut examiner les options de fixation ; la validation d’accessibilité du projet reste du ressort de l’équipe sur site.

Que faut-il envoyer à YJCEN pour un examen d’ajustement ?

Envoyez un seul dossier qu’un ingénieur pourra classer « compatible », « incompatible » ou « à reconcevoir » :

  1. Modèle exact du terminal de paiement et sa révision
  2. Plans mécaniques officiels (PDF de préférence) et mode de fixation homologué
  3. Taille de borne souhaitée (15,6 / 21,5 / 23,8 pouces) et fixation (mur / sol / comptoir)
  4. Liste des câbles et interfaces du fabricant du terminal
  5. Informations sur le site : hauteur du comptoir, objectif ADA/portée le cas échéant, pays, quantité
  6. Système d’exploitation souhaité pour l’application de commande (Android ou Windows) et besoin éventuel d’un échantillon (MOQ 1)

Les revues d’agencement OEM et les façades sur mesure passent par les solutions d’affichage sur mesure. Demandez-nous les manuels et plans cotés correspondant à la taille, ou téléchargez-les depuis Téléchargements produits. Le délai d’échantillon des configurations standard est généralement court ; les découpes sur mesure suivent le délai de personnalisation plus long indiqué sur le devis.

Distinguer validation du montage et validation du paiement

Le fait qu’un terminal entre dans la borne ne valide pas le paiement de l’installation complète. PCI PTS concerne la sécurité des appareils ; les agréments EMV concernent leur interopérabilité à des niveaux définis. Suivez les instructions de montage du fabricant et coordonnez terminal, logiciel et liaison à l’acquéreur avec le prestataire de paiement.

PCI PTS

EMVCo

Étape suivante : demander un examen d’ajustement mécanique

Contactez YJCEN en indiquant le modèle du terminal, les plans mécaniques, le mode de fixation, la liste des câbles/interfaces et la taille et la fixation de borne souhaitées. L’équipe d’ingénierie indiquera si l’emplacement accepte le terminal tel que dessiné ou s’il faut le reconcevoir avant la production.
