Ange först betalterminalens modell. Jämför sedan dess mått, godkända monteringssätt, användarsida och kabelväg med betalutrymmet på en självbetjäningskiosk med POS innan du låser någon utskärning i frontpanelen. Så länge ritningarna inte stämmer överens håller du utskärningen öppen och behandlar betalutrymmet som preliminärt. Betaltjänster och beställningsapplikationen ligger utanför hårdvarans leveransomfattning.
Vad måste du hämta från terminaltillverkaren innan du gör en utskärning?
Beställningskiosken på 27 tum är 462 mm bred och 32-tumsversionen 520 mm; båda kapslingarna är 190 mm djupa. En större skärm ger alltså inte automatiskt mer djup för betalterminalen: jämför utstick och kabelböjutrymme separat. Specifikationer för självbeställningsterminaler på 27 och 32 tum.

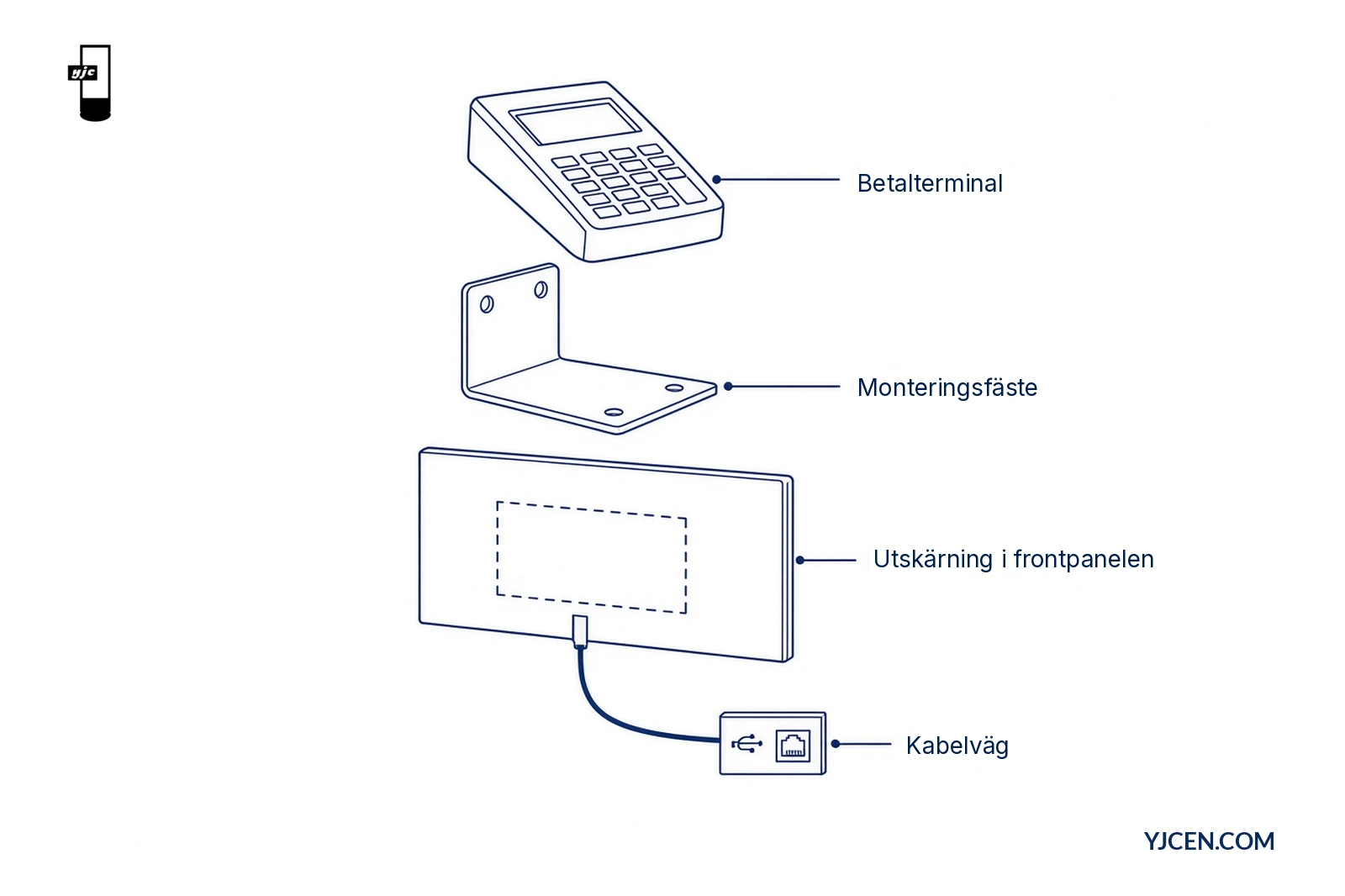

Samla in fyra underlag innan du ändrar något i plåten:
- Exakt modellbeteckning — handelsnamn plus den revision som betalleverantören levererar.
- Officiella mekaniska ritningar — ytterform, djup, användarsida, kabelutgång och fästmönster från terminaltillverkaren (inte ett säljfoto).
- Godkänt monteringssätt — tillverkargodkänt fäste, VESA-platta, försänkt ficka i frontpanelen eller sidovinge, med åtdragningsmoment och skruvuppgifter om de finns publicerade.
- Gränssnittslista — ström, USB, Ethernet eller egen anslutning som beställningsapplikationen förväntar sig.
Utan det underlaget kan en offert bara omfatta ett preliminärt betalutrymme. Den kan inte låsa en utskärning som senare blockerar användarsidan eller lämnar kabeln för kort.

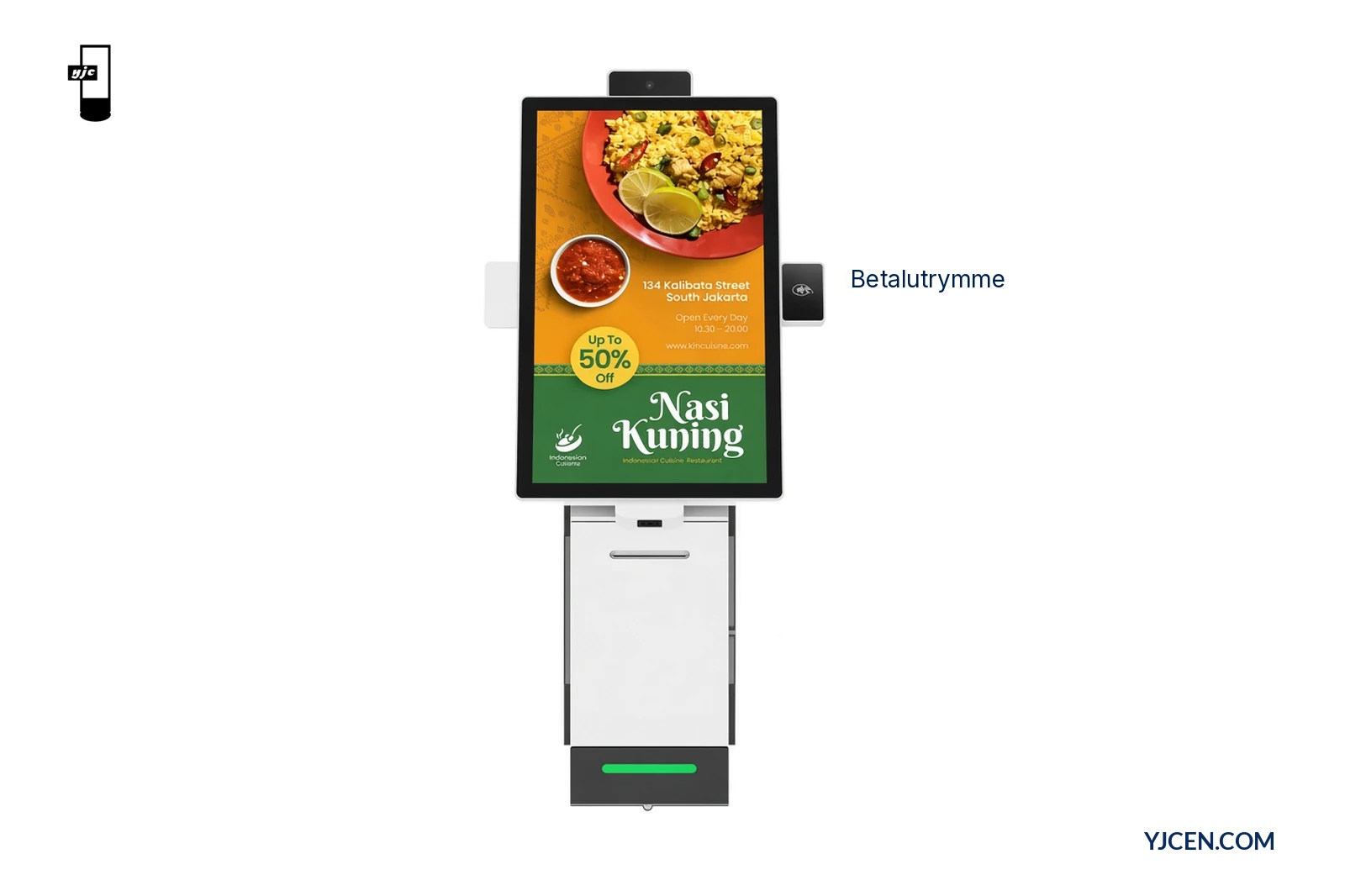

På den här modulära linjen går bankkorts- / mobil- / QR- / NFC-betalning via den valda terminalen och leverantören. Vi anpassar utrymmet kring den terminalen; terminalens egen ritning styr fortfarande hål och fäste.
Hur kontrollerar du den mekaniska passningen mot det modulära betalutrymmet?
Gå igenom uppbyggnaden i den här ordningen. Stanna vid den första avvikelsen.
| Steg | Kontroll | Godkänt när | Åtgärd vid avvikelse |
|---|---|---|---|
| 1 | Mått | Terminalens ytterform och djup ryms i betalutrymmet och går fria från eventuell skrivar- eller kameramodul | Byt sida för betalutrymmet, skärmstorlek eller monteringsformat — förstora inte en utskärning på känn |
| 2 | Fäste | Det tillverkargodkända fästet sitter på den modulära vingen eller frontpanelen utan att ett nytt hålmönster borras | Begär att OEM granskar fästet eller välj en annan terminalrevision |
| 3 | Användarsida | Kortplats, kontaktlös zon, pinkodsknappsats och display förblir nåbara och läsbara efter installationen | Ändra höjd/förskjutning eller byt monteringssätt |
| 4 | Kabelutgång | Utgångssidan stämmer med den planerade interna dragningen till USB/Ethernet | Dra om kabeln eller välj en annan kabelutgång hos tillverkaren |
| 5 | Serviceåtkomst | Papper, kort och terminal går att serva utan att ta bort hela kiosken | Justera betalutrymmets djup eller välj en vägg-, golv- eller bordsplacering som behåller åtkomst bakifrån/framifrån |
Den modulära hårdvaran använder löstagbar skärm, stativ och kamera så att projektteamet kan lägga ut layouten på komponentnivå. En moduls fysiska passning och gränssnitt ingår fortfarande i specifikationen. Bekräfta mått och anslutning innan ni behandlar en tredjepartsdel som drop-in.
De tillgängliga pekskärmsstorlekarna i den här modulära serien är 15,6 / 21,5 / 23,8 tum (modellerna YJC-156-K / YJC-215-K / YJC-238-K), med vägg-, golv- eller bordsmontering. Skärmstorleken ger ingen utskärning för en terminal; den ändrar bara hur mycket frontpanel och åtkomstutrymme du har runt betalutrymmet.
För en komplett beställningsenhet för vägg- eller golvmontering med integrerad 80 mm termoskrivare och QR-/NFC-betalkonfigurationer kan du jämföra Självbetjäningsterminal för restaurangbeställningar. Passningsprocessen är densamma: ange terminalen och stäm sedan av ritningarna före tillverkning.
Vilka kabel- och gränssnittsuppgifter hör hemma i offertförfrågan (RFQ)?
Skriv elektriska uppgifter och kabeldragning bredvid de mekaniska. Saknas någon av uppsättningarna fastnar offertförfrågningar på ”betalterminal ej fastställd”.
Mekaniska uppgifter
| Fält | Vad du anger | Varför det spelar roll |
|---|---|---|
| Terminalmodell + revision | Exakt tillverkarbeteckning | Förhindrar leverans av ett senare hölje som inte längre passar |
| Yttermått B × H × D | Från den officiella ritningen | Anger frigång i betalutrymmet |
| Fästmönster / artikelnummer för fäste | Tillverkargodkänd metod | Undviker improviserade hål |
| Användarsidans funktioner | Kontaktlös zon, kortplats, pinkodsknappsats, display | Skyddar användbarheten efter montering i frontpanelen |
| Kabelutgångens läge | Vänster / höger / bak / under | Styr den interna dragningen |
| Serviceutrymmen | Fritt utrymme fram/bak | Håller papper och kort åtkomliga |
Elektriska uppgifter / gränssnitt
| Fält | Vad du anger | Varför det spelar roll |
|---|---|---|
| Värdgränssnitt | USB, Ethernet, seriell eller egen anslutning | Stämmer med kioskens portar och applikationens drivrutiner |
| Strömförsörjning | USB-matning, separat nätdel, PoE (om tillverkaren stöder det) | Undviker att en nätdel läggs till sent |
| Kabellängd som behövs | Sträcka från betalutrymmet till kortet | Förhindrar för korta kabelstammar efter utskärningen |
| Nätverksroll | LAN-uttag på plats jämfört med Wi-Fi / valfri 3G/4G | Anpassar kabeldragningen på platsen |
| Koppling till applikationen | Vem som ansvarar för drivrutiner och betalresultat | Håller hårdvaru- och programvaruansvar åtskilda |
Den modulära kiosken tillhandahåller USB × 2 och Ethernet RJ45 × 1, med Wi-Fi/LAN och valfri 3G/4G. Portarna räcker för en ansluten terminal; de ersätter inte tillverkarens gränssnittskrav och bevisar inte att varje betalapplikation känner igen enheten.
För ansvar kring programvara, skrivare och betalleverantör (utanför den här artikeln om mekanisk passning) använder du checklistan för programvara och kringutrustning till självbeställningskiosker.
Hur påverkar användarens räckvidd monteringsbeslutet?
Den mekaniska passningen kan klara sig på papper och ändå misslyckas på plats om kunden inte når betalsidan när skärmhöjden väl är satt.
Kontrollera räckvidden som en enda väg: pekskärm → betalsida → kvittoutmatning. Ett sidomonterat betalutrymme som går fritt från fästet kan ändå hamna utanför ett bekvämt räckviddsområde när det valda monteringssättet (bordsmodell på hög disk, väggplatta eller golvpelare) har bestämts. Använd diskhöjden på plats och den valda kioskritningen tillsammans — i guiden om bords- och golvstående kiosker förklaras hur sockelns yta och skärmhöljets höjd samverkar.
Om projektet måste uppfylla ett publicerat räckviddsintervall för tillgänglighet ska du dokumentera målstandarden och mäta de faktiska manöverdelarna för betalning, inte bara skåpets överkant. YJCEN kan granska monteringsalternativ; projektets tillgänglighetsgodkännande ligger kvar hos teamet på plats.
Vad bör du skicka till YJCEN för en passningsgranskning?
Skicka ett enda underlag som en ingenjör kan markera som passar / passar inte / konstrueras om:
- Exakt modell och revision på betalterminalen
- Officiella mekaniska ritningar (helst PDF) och godkänt monteringssätt
- Önskad kioskstorlek (15,6 / 21,5 / 23,8 tum) och montering (vägg / golv / bord)
- Kabel- och gränssnittslista från terminaltillverkaren
- Anteckningar om platsen: diskhöjd, eventuellt ADA-/räckviddsmål, land, antal
- Önskat operativsystem för beställningsapplikationen (Android eller Windows) och om ett prov (MOQ 1) behövs
OEM-layoutgranskningar och kundanpassade frontpaneler hanteras via anpassade displaylösningar. Be oss om storleksmatchande manualer och måttritningar, eller ladda ner dem från Produktnedladdningar. Ledtiden för prov av standardkonfigurationer är normalt kort; kundanpassade utskärningar följer den längre ledtid för kundanpassning som anges i offerten.
Skilj monteringsgodkännande från betalningsgodkännande
Att terminalen passar i kiosken fastställer inget betalningsgodkännande för hela installationen. PCI PTS gäller enhetssäkerhet; EMV gäller interoperabilitet på definierade nivåer. Följ terminalleverantörens monteringsanvisningar och samordna terminal, programvara och inlösenanslutning med betaltjänstleverantören.
Nästa steg: begär en mekanisk passningsgranskning
Kontakta YJCEN med terminalmodell, mekaniska ritningar, monteringssätt, kabel-/gränssnittslista och önskad kioskstorlek och montering. Ingenjörsteamet bedömer om betalutrymmet tar emot terminalen som ritad eller om en omkonstruktion behövs före tillverkning.
