Indique primero el modelo del terminal de pago. Después compare su envolvente mecánica, el método de montaje aprobado, la cara de uso y el recorrido de cables con el alojamiento de pago de un quiosco de autoservicio POS antes de fijar cualquier recorte del frontal. Mientras los planos no coincidan, deje el recorte abierto y trate el alojamiento como provisional. Los servicios de pago y la aplicación de pedidos quedan fuera del alcance del hardware.
¿Qué debe pedir al fabricante del terminal antes de hacer un recorte?
El quiosco de 27 pulgadas tiene 462 mm de ancho y el de 32 pulgadas 520 mm; ambos tienen 190 mm de fondo. Una pantalla mayor no aporta automáticamente más profundidad al terminal de pago: compare su saliente y el espacio para curvar los cables por separado. Especificaciones de los quioscos de autopedido de 27 y 32 pulgadas.
Reúna cuatro documentos antes de cualquier modificación de la chapa:
- Referencia exacta del modelo — nombre comercial más la revisión que enviará el proveedor de pagos.

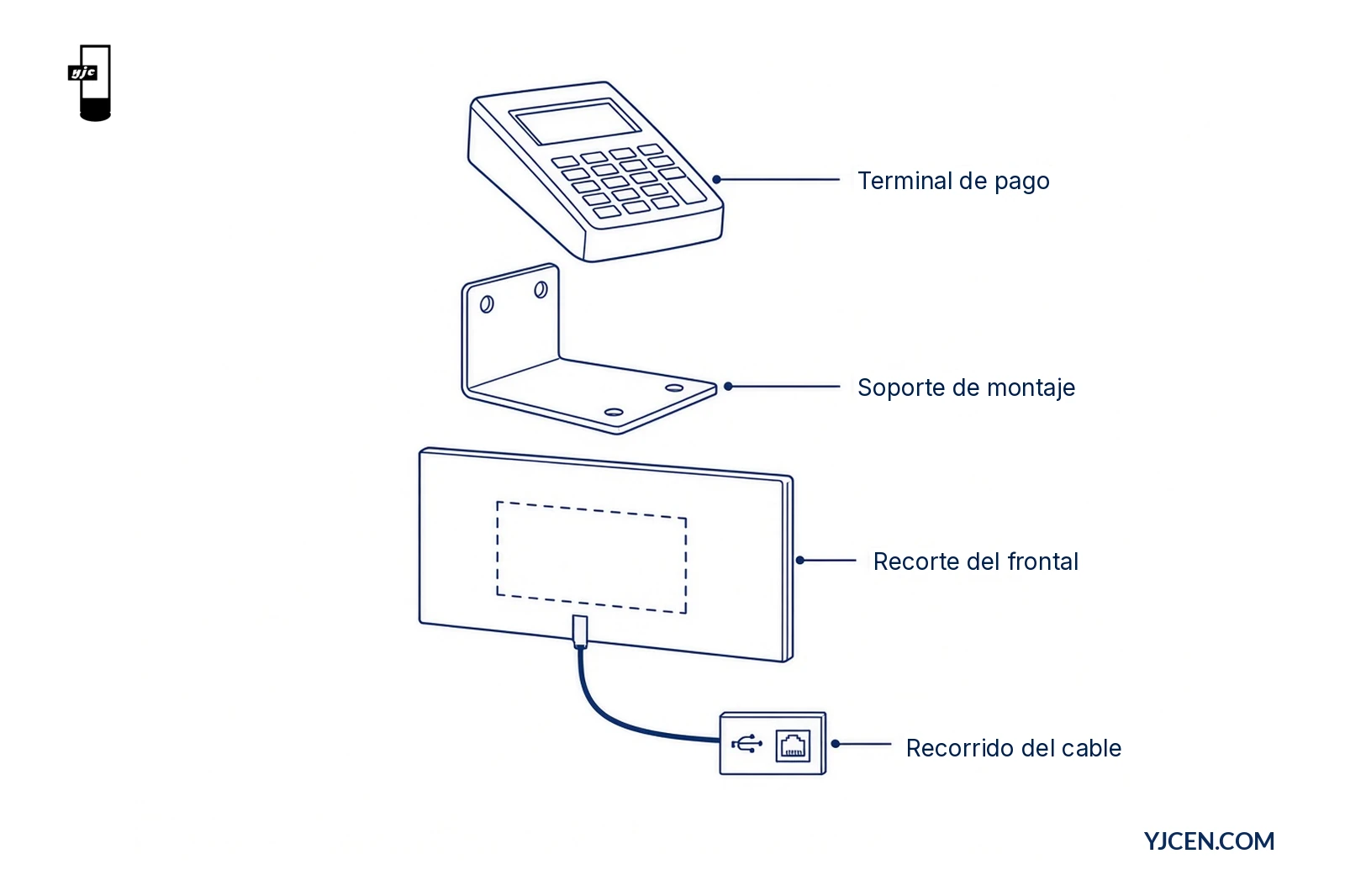

- Planos mecánicos oficiales — contorno, profundidad, cara de uso, salida de cable y patrón de montaje del fabricante del terminal (no una foto comercial).
- Método de montaje aprobado — soporte aprobado por el fabricante, placa VESA, hueco enrasado en el frontal o ala lateral, con par de apriete y notas de tornillería si están publicados.
- Lista de interfaces — alimentación, USB, Ethernet o conexión propietaria que espera la aplicación de pedidos.
Sin ese conjunto, un presupuesto solo puede reservar un alojamiento provisional. No puede fijar un recorte que más tarde bloquee la cara de uso o deje el cable corto.

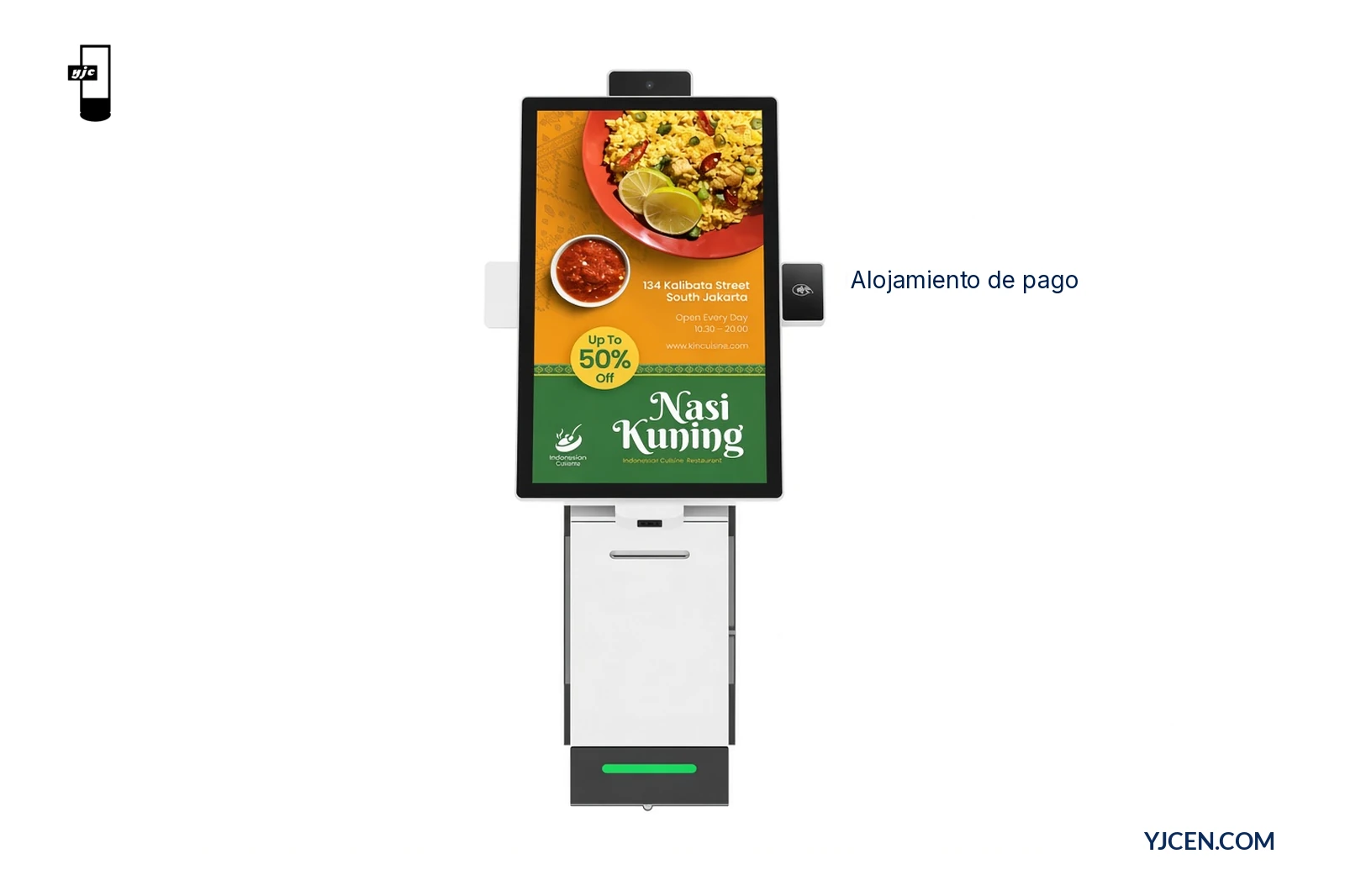

En esta línea modular, el pago con tarjeta bancaria / móvil / QR / NFC se realiza mediante el terminal y el proveedor seleccionados. Disponemos el alojamiento en torno a ese terminal; el plano del propio terminal sigue rigiendo el hueco y el soporte.
¿Cómo se comprueba el ajuste mecánico con el alojamiento modular?
Recorra el conjunto en este orden. Deténgase en la primera discrepancia.
| Paso | Comprobación | Condición de aprobación | Acción si no se cumple |
|---|---|---|---|
| 1 | Envolvente | El contorno y la profundidad del terminal caben en el alojamiento y respetan la impresora o la cámara | Cambiar el lado del alojamiento, el tamaño de pantalla o el formato de montaje; no ampliar un recorte a ojo |
| 2 | Soporte | El soporte aprobado por el fabricante se asienta en el ala modular o en el frontal sin taladrar un patrón nuevo | Solicitar la revisión del soporte al OEM o elegir otra revisión del terminal |
| 3 | Cara de uso | La ranura de tarjeta, la zona sin contacto, el teclado PIN y la pantalla siguen accesibles y legibles tras la instalación | Reubicar la altura o el desplazamiento, o cambiar el método de montaje |
| 4 | Salida de cable | El lado de salida coincide con el recorrido interno previsto hacia USB/Ethernet | Cambiar el recorrido o elegir otra opción de salida de cable del fabricante |
| 5 | Acceso de mantenimiento | El papel, la placa y el terminal pueden revisarse sin desmontar todo el quiosco | Ajustar la profundidad del alojamiento o elegir una disposición de pared, suelo o sobremesa que mantenga el acceso trasero/frontal |
El hardware modular usa pantalla, pie y cámara desmontables para que el equipo de proyecto defina el layout a nivel de componente. El encaje físico y la interfaz de un módulo siguen formando parte de su especificación. Confirme dimensiones y conexión antes de tratar cualquier pieza de terceros como intercambiable.
Los tamaños de pantalla táctil disponibles en esta línea modular son 15,6 / 21,5 / 23,8 pulgadas (modelos YJC-156-K / YJC-215-K / YJC-238-K), con montaje en pared, de suelo o de sobremesa. El tamaño de pantalla no define ningún recorte para el terminal; solo cambia cuánto frontal y espacio de acceso queda alrededor del alojamiento.
Para una unidad de pedidos completa, de pared o de suelo, con impresora térmica integrada de 80 mm y configuraciones de pago QR/NFC, consulte el Quiosco de autopedido para restaurantes. El proceso de ajuste es el mismo: indicar el terminal y después hacer coincidir los planos antes de producir.
¿Qué campos de cableado e interfaz deben incluirse en la solicitud de oferta (RFQ)?
Ponga los campos eléctricos y de recorrido junto a los mecánicos. Cuando falta cualquiera de los dos conjuntos, las solicitudes se atascan en «terminal de pago por definir».
Campos mecánicos
| Campo | Qué indicar | Por qué importa |
|---|---|---|
| Modelo del terminal + revisión | Referencia exacta del fabricante | Evita enviar una carcasa posterior que ya no encaje |
| Contorno An × Al × F | Del plano oficial | Determina la holgura del alojamiento |
| Patrón de montaje / n.º de pieza del soporte | Método aprobado por el fabricante | Evita taladros improvisados |
| Elementos de la cara de uso | Zona sin contacto, ranura de tarjeta, teclado PIN, pantalla | Protege la usabilidad tras instalar el frontal |
| Posición de la salida de cable | Izquierda / derecha / trasera / inferior | Determina el recorrido interno |
| Holguras de mantenimiento | Espacio libre delantero/trasero | Mantiene accesibles el papel y la placa |
Campos eléctricos / de interfaz
| Campo | Qué indicar | Por qué importa |
|---|---|---|
| Interfaces de host | USB, Ethernet, serie o conexión propietaria | Coincide con los puertos del quiosco y los controladores de la aplicación |
| Método de alimentación | USB con alimentación, fuente separada, PoE (si el fabricante lo admite) | Evita añadir una fuente de alimentación tarde |
| Longitud de cable necesaria | Recorrido desde el alojamiento hasta la placa | Evita mazos de cables cortos tras el recorte |
| Función de red | Toma LAN en obra frente a Wi-Fi / 3G/4G opcional | Alinea el cableado del emplazamiento |
| Comunicación con la aplicación | Quién se encarga de los controladores y del resultado del pago | Mantiene separados los alcances de hardware y software |
El quiosco modular proporciona USB × 2 y Ethernet RJ45 × 1, además de Wi-Fi/LAN y 3G/4G opcional. Estos puertos permiten conectar un terminal; no sustituyen los requisitos de interfaz del fabricante ni demuestran que cualquier aplicación de pago reconocerá el dispositivo.
Para las responsabilidades de software, impresora y proveedor de pagos (fuera de esta pieza sobre ajuste mecánico), utilice la lista de verificación de software y periféricos para quioscos de autopedido.
¿Cómo influye el alcance del usuario en la decisión de montaje?
El ajuste mecánico puede cumplirse sobre el papel y fallar en el emplazamiento si el cliente no alcanza la cara de pago una vez fijada la altura de la pantalla.
Compruebe el alcance como un único recorrido: pantalla táctil → cara de pago → salida del recibo. Un alojamiento lateral que libra el soporte puede quedar fuera de una zona de alcance cómoda una vez fijado el montaje elegido (sobremesa en un mostrador alto, placa de pared o pedestal de suelo). Utilice conjuntamente la altura del mostrador del emplazamiento y el plano del quiosco seleccionado: la guía de disposición de quioscos de sobremesa y de suelo explica cómo interactúan la superficie de la base y la altura de la carcasa de la pantalla.
Si el proyecto debe cumplir un rango de alcance de accesibilidad publicado, registre la norma objetivo y mida los controles de pago reales y no solo la parte superior del armario. YJCEN puede revisar las opciones de formato de montaje; la validación de accesibilidad del proyecto corresponde al equipo del emplazamiento.
¿Qué debe enviar a YJCEN para una revisión de ajuste?
Envíe un único resumen que un ingeniero pueda marcar como «encaja», «no encaja» o «rediseñar»:
- Modelo exacto del terminal de pago y su revisión
- Planos mecánicos oficiales (preferiblemente en PDF) y método de montaje aprobado
- Tamaño de quiosco preferido (15,6 / 21,5 / 23,8 pulgadas) y montaje (pared / suelo / sobremesa)
- Lista de cables e interfaces del fabricante del terminal
- Datos del emplazamiento: altura del mostrador, objetivo ADA/alcance si lo hay, país, cantidad
- Sistema operativo preferido para la aplicación de pedidos (Android o Windows) y si se necesita una muestra (MOQ 1)
Las revisiones de disposición OEM y los frontales a medida se gestionan a través de soluciones de display a medida. Pídanos los manuales y planos dimensionales de la medida correspondiente, o descárguelos en Descargas de producto. El plazo de entrega de muestras de las configuraciones estándar suele ser corto; los recortes personalizados siguen el plazo más largo de personalización indicado en el presupuesto.
Separe la aprobación de montaje de la de pagos
Que un terminal encaje en el quiosco no aprueba los pagos de la instalación completa. PCI PTS aborda la seguridad del dispositivo; EMV, su interoperabilidad en niveles definidos. Siga las instrucciones de montaje del fabricante y coordine terminal, software y conexión con el adquirente junto al proveedor de pagos.
Siguiente paso: solicitar una revisión de ajuste mecánico
Contacte con YJCEN e indique el modelo del terminal, los planos mecánicos, el método de montaje, la lista de cables/interfaces y el tamaño y montaje de quiosco preferidos. El equipo de ingeniería indicará si el alojamiento acepta el terminal tal como está dibujado o si requiere un rediseño antes de producir.
Lecturas relacionadas: Cómo elegir un quiosco de autoservicio · Quiosco de autoservicio frente a sistema POS
