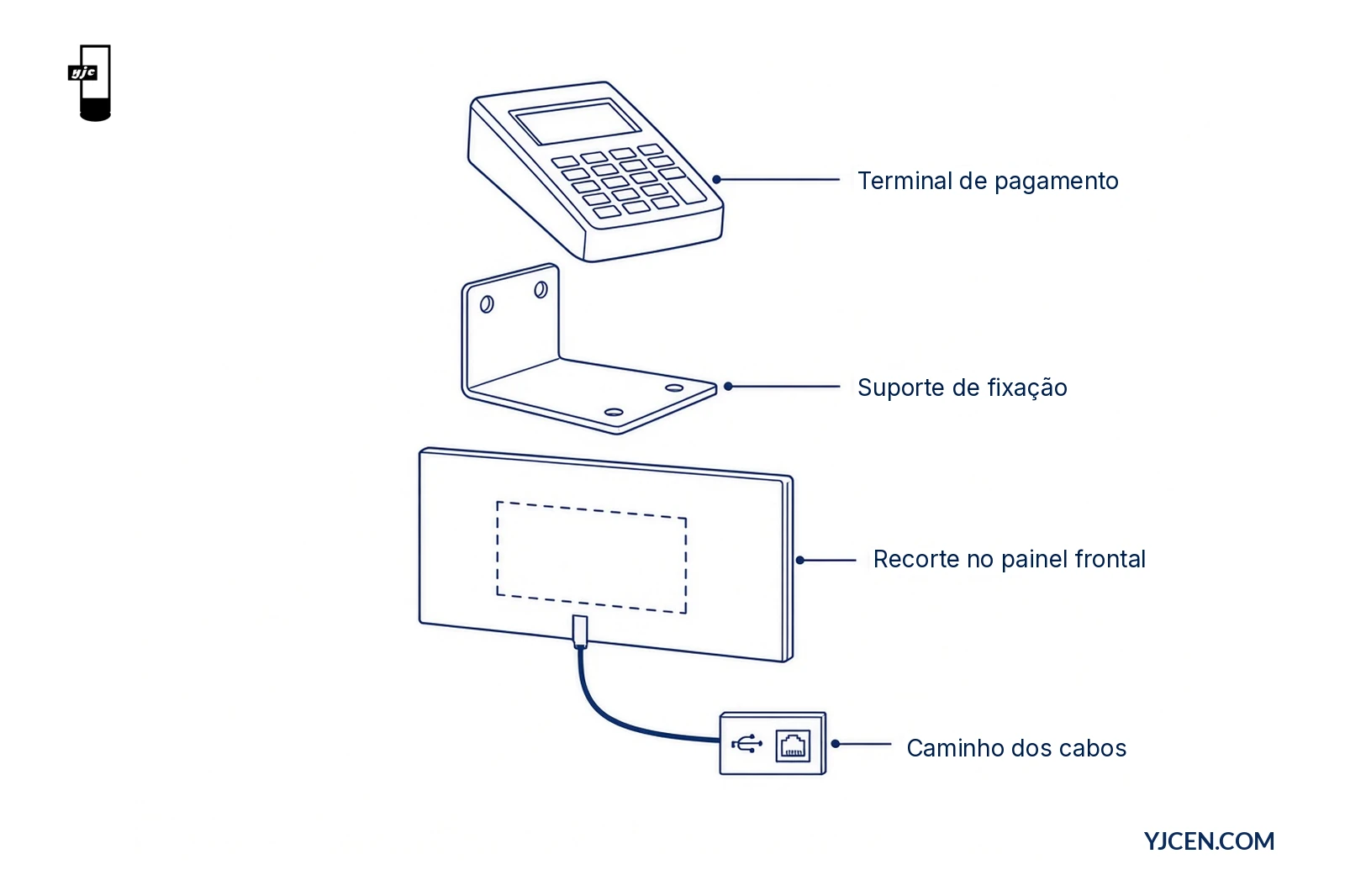

Defina primeiro o modelo do terminal de pagamento. Depois compare o envelope mecânico, o método de fixação aprovado, a face de operação e o caminho dos cabos com o compartimento de pagamento de um quiosque de autoatendimento POS antes de fechar qualquer recorte no painel frontal. Enquanto os desenhos não coincidirem, mantenha o recorte em aberto e trate o compartimento como provisório. Os serviços de pagamento e o aplicativo de pedidos ficam fora do escopo do hardware.
O que você deve pedir ao fabricante do terminal antes de fazer um recorte?
Reúna quatro documentos antes de qualquer alteração na chapa:
- Código exato do modelo — nome comercial mais a revisão que o provedor de pagamento vai entregar.
- Desenhos mecânicos oficiais — contorno, profundidade, face de operação, saída de cabos e padrão de fixação fornecidos pelo fabricante do terminal (não uma foto de vendas).
- Método de fixação aprovado — suporte aprovado pelo fabricante, placa VESA, rebaixo faceado no painel frontal ou aba lateral, com torque e observações sobre parafusos, se publicados.
- Lista de interfaces — alimentação, USB, Ethernet ou conexão proprietária que o aplicativo de pedidos espera.
Sem esse conjunto, uma cotação só pode prever um compartimento provisório. Ela não pode travar um recorte que depois bloqueie a face de operação ou deixe o cabo curto.
A página do produto modular da YJCEN informa que as configurações de pagamento com cartão bancário, celular, QR e NFC funcionam por meio do hardware ou do provedor selecionado. Essa redação define o limite prático: o quiosque pode ser organizado em torno do terminal escolhido, mas o desenho do próprio terminal continua determinando o recorte e o suporte.
Como verificar o encaixe mecânico no compartimento modular?
Percorra o conjunto nesta ordem. Pare na primeira incompatibilidade.
| Etapa | Verificação | Condição de aprovação | Ação em caso de reprovação |
|---|---|---|---|
| 1 | Envoltório | O contorno e a profundidade do terminal cabem no compartimento e liberam qualquer módulo de impressora ou câmera | Mudar o lado do compartimento, o tamanho da tela ou o formato de fixação — não aumentar um recorte no chute |
| 2 | Suporte | O suporte aprovado pelo fabricante assenta na aba modular ou no painel frontal sem furar um novo padrão | Solicitar análise do suporte ao OEM ou escolher outra revisão do terminal |
| 3 | Face de operação | Slot do cartão, área sem contato, teclado de PIN e visor continuam acessíveis e legíveis após a instalação | Reposicionar altura/deslocamento ou mudar o método de fixação |
| 4 | Saída de cabos | O lado de saída corresponde ao caminho interno planejado até USB/Ethernet | Refazer o caminho ou escolher com o fabricante outra saída de cabos |
| 5 | Acesso para manutenção | Papel, placa e terminal podem receber manutenção sem remover o quiosque inteiro | Ajustar a profundidade do compartimento ou escolher um layout de parede, piso ou balcão que preserve o acesso traseiro/frontal |

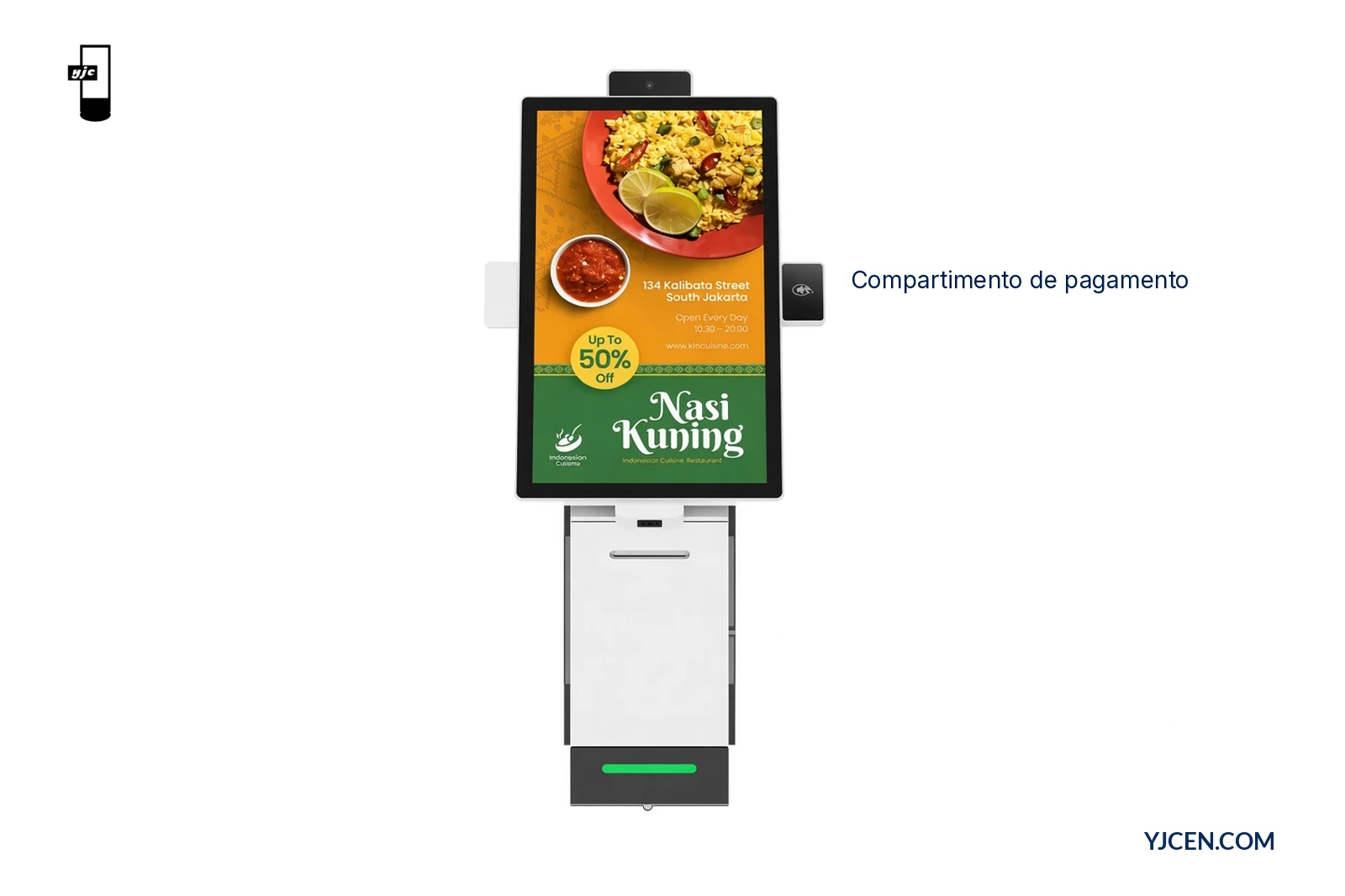

O hardware modular usa tela, base e câmera destacáveis para que a equipe do projeto defina o layout no nível de componentes. O encaixe físico e a interface de um módulo continuam fazendo parte da especificação: o FAQ do produto é claro ao dizer que você deve confirmar dimensões e conexão antes de tratar uma peça de terceiros como substituição direta.
Os tamanhos de tela sensível ao toque disponíveis nesta linha modular são 15,6 / 21,5 / 23,8 polegadas (modelos YJC-156-K / YJC-215-K / YJC-238-K), com fixação em parede, de piso ou de balcão. O tamanho da tela não define recorte de terminal; ele só muda quanto painel frontal e espaço de aproximação você tem ao redor do compartimento.
Para uma unidade de pedidos completa, de parede ou de piso, com impressora térmica integrada de 80 mm e configurações de pagamento por QR/NFC, compare o quiosque de autoatendimento para pedidos. O processo de verificação é o mesmo: definir o terminal e só então conferir os desenhos antes da produção.
Quais campos de cabos e interfaces devem entrar na solicitação de cotação (RFQ)?
Coloque os campos elétricos e de roteamento ao lado dos mecânicos. A falta de qualquer um dos dois grupos é o motivo pelo qual as cotações emperram em “terminal de pagamento a definir”.
Campos mecânicos
| Campo | O que informar | Por que importa |
|---|---|---|
| Modelo do terminal + revisão | Código exato do fabricante | Evita enviar uma carcaça posterior que não encaixa mais |
| Contorno L × A × P | Do desenho oficial | Define a folga do compartimento |
| Padrão de fixação / código do suporte | Método aprovado pelo fabricante | Evita furos improvisados |
| Elementos da face de operação | Área sem contato, slot do cartão, teclado de PIN, visor | Preserva a usabilidade após a instalação no painel frontal |
| Posição da saída de cabos | Esquerda / direita / traseira / inferior | Define o caminho interno |
| Folgas para manutenção | Espaço livre frontal/traseiro | Mantém papel e placa acessíveis |
Campos elétricos / de interface
| Campo | O que informar | Por que importa |
|---|---|---|
| Interfaces do host | USB, Ethernet, serial ou conexão proprietária | Compatível com as portas do quiosque e os drivers do aplicativo |
| Método de alimentação | USB com alimentação, fonte separada, PoE (se o fabricante suportar) | Evita acrescentar uma fonte tarde demais |
| Comprimento de cabo necessário | Caminho do compartimento até a placa | Evita chicotes curtos após o recorte |
| Papel na rede | Ponto de rede LAN no local vs. Wi-Fi / 3G/4G opcional | Alinha o cabeamento do local |
| Comunicação com o aplicativo | Quem responde pelos drivers e pelo resultado do pagamento | Mantém separados os escopos de hardware e software |
O quiosque modular informa USB × 2 e Ethernet RJ45 × 1, além de Wi-Fi/LAN e 3G/4G opcional. Essas portas permitem conectar um terminal; elas não substituem os requisitos de interface do fabricante nem comprovam que todo aplicativo de pagamento reconhecerá o dispositivo.
Para as responsabilidades de software, impressora e provedor de pagamento (fora deste conteúdo sobre encaixe mecânico), use o checklist de software e periféricos para quiosques de autoatendimento de pedidos.
Como o alcance do operador muda a decisão de fixação?
O encaixe mecânico pode passar no papel e ainda assim falhar no local se o cliente não alcançar a face de pagamento depois de definida a altura da tela.
Verifique o alcance como um único trajeto: tela sensível ao toque → face de pagamento → saída do comprovante. Um compartimento lateral que libera o suporte ainda pode ficar fora de uma faixa de alcance confortável depois que a fixação escolhida (de balcão sobre uma bancada alta, placa de parede ou pedestal de piso) estiver definida. Use em conjunto a altura da bancada no local e o desenho do quiosque selecionado — o guia de layout de quiosques de balcão e de piso explica como a área da base e a altura do gabinete da tela interagem.
Se o projeto precisar atender a uma faixa de alcance de acessibilidade publicada, registre a norma de referência e meça os controles de pagamento reais e não apenas o topo do gabinete. A YJCEN pode analisar as opções de formato de fixação; a aprovação de acessibilidade do projeto fica com a equipe do local.
O que enviar à YJCEN para uma análise de encaixe?
Envie um único briefing que um engenheiro possa classificar como “encaixa”, “não encaixa” ou “reprojetar”:
- Modelo exato do terminal de pagamento e revisão
- Desenhos mecânicos oficiais (de preferência em PDF) e método de fixação aprovado
- Tamanho de quiosque preferido (15,6 / 21,5 / 23,8 polegadas) e fixação (parede / piso / balcão)
- Lista de cabos e interfaces do fabricante do terminal
- Observações do local: altura da bancada, meta de ADA/alcance, se houver, país, quantidade
- Sistema operacional preferido para o aplicativo de pedidos (Android ou Windows) e se é necessária uma amostra (MOQ 1)
Análises de layout OEM e trabalhos personalizados no painel frontal passam por soluções personalizadas de displays; manuais e desenhos atuais estão em área de downloads. O prazo de amostra das configurações padrão costuma ser curto; recortes personalizados seguem o prazo maior de personalização informado na cotação.
Decisão que este artigo resolve: dado um modelo definido de terminal de pagamento, este quiosque modular ou de autoatendimento consegue aceitar a fixação, a face de operação e o caminho dos cabos sem reprojeto? Sim, somente quando os desenhos do fabricante passarem nas cinco etapas de verificação acima. Se faltarem desenhos, o próximo passo honesto é solicitá-los, e não inventar medidas de furos nem afirmar compatibilidade universal de pagamento.
Perguntas frequentes
Qualquer terminal de pagamento cabe sem reprojeto?
Não. O encaixe depende dos desenhos do modelo indicado.
A YJCEN fornece o aplicativo de pagamento?
Não. Hardware e serviços de pagamento são escopos separados.
O que devo enviar antes de fechar um recorte no painel frontal?
O modelo exato do terminal mais os desenhos mecânicos oficiais.
USB e Ethernet estão disponíveis no quiosque modular?
Sim. O produto informa 2 portas USB e Ethernet RJ45.
Devo estimar as medidas dos furos se os desenhos estiverem incompletos?
Não. Solicite o desenho do fabricante antes de qualquer recorte.
A YJCEN pode analisar um arranjo de hardware OEM?
Sim. Informe o tamanho da tela, a lista de componentes e os requisitos de interface.
Próximo passo: solicitar uma análise de encaixe mecânico
Fale com a YJCEN informando o modelo do terminal, os desenhos mecânicos, o método de fixação, a lista de cabos/interfaces e o tamanho e a fixação de quiosque preferidos. A equipe de engenharia indicará se o compartimento aceita o terminal conforme o desenho ou se precisa de um reprojeto antes da produção.
