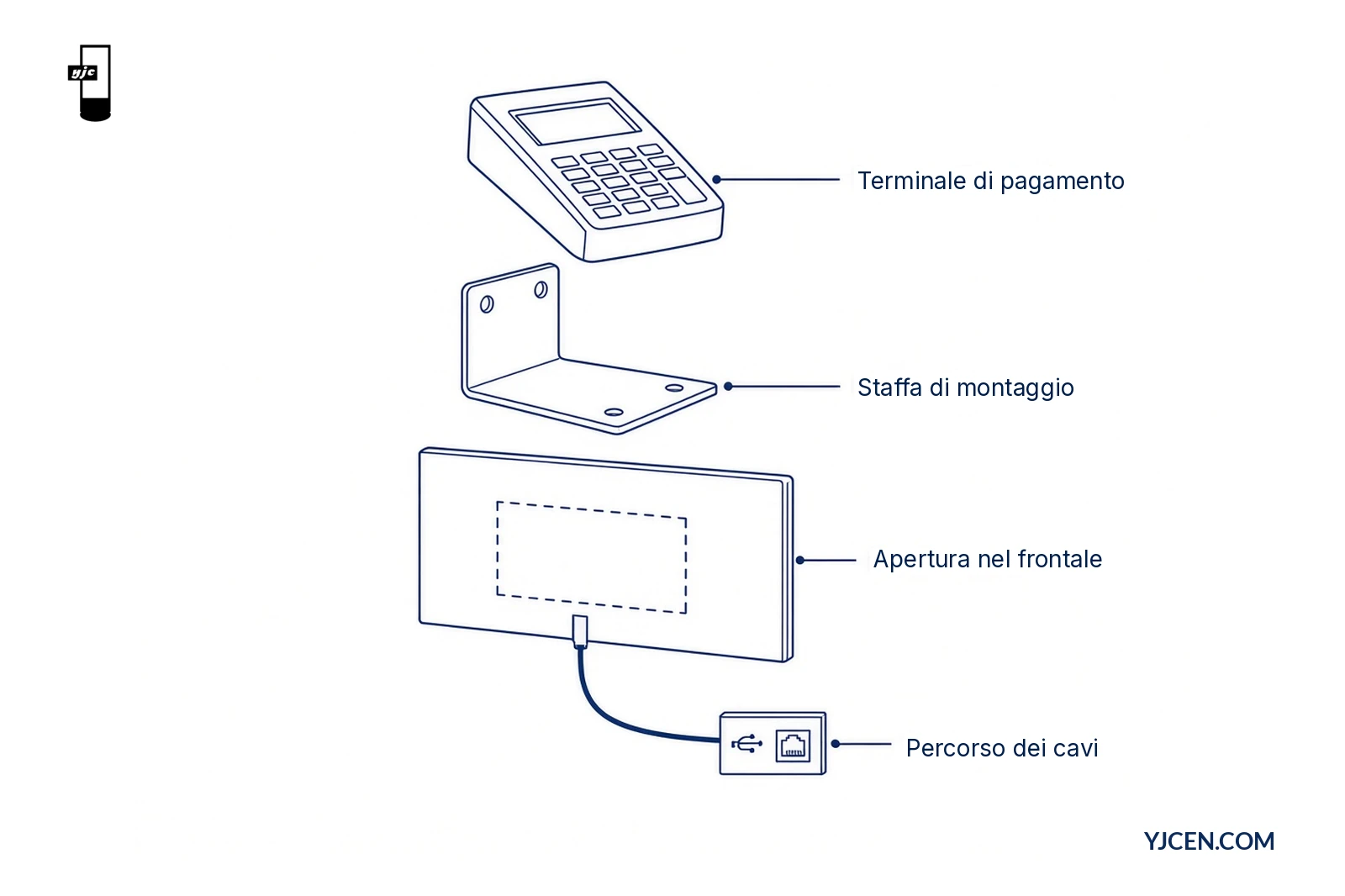

Indicate prima di tutto il modello del terminale di pagamento. Poi confrontate ingombro meccanico, metodo di montaggio approvato, lato operatore e percorso dei cavi con il vano pagamento di un chiosco self-service POS prima di fissare qualsiasi apertura nel frontale. Finché i disegni non coincidono, lasciate l’apertura aperta e considerate il vano provvisorio. I servizi di pagamento e l’applicazione di ordinazione restano fuori dall’ambito della parte hardware.
Che cosa dovete richiedere al produttore del terminale prima di realizzare un’apertura?
Raccogliete quattro documenti prima di qualsiasi modifica alla lamiera:
- Sigla esatta del modello — nome commerciale più la revisione che il fornitore dei pagamenti consegnerà.
- Disegni meccanici ufficiali — ingombro, profondità, lato operatore, uscita cavi e schema di fissaggio forniti dal produttore del terminale (non una foto commerciale).
- Metodo di montaggio approvato — staffa approvata dal produttore, piastra VESA, alloggiamento a filo nel frontale o ala laterale, con coppia di serraggio e note sulle viti se pubblicate.
- Elenco delle interfacce — alimentazione, USB, Ethernet o collegamento proprietario richiesto dall’applicazione di ordinazione.
Senza questo insieme, un’offerta può prevedere solo un vano provvisorio. Non può congelare un’apertura che poi blocca il lato operatore o lascia il cavo troppo corto.

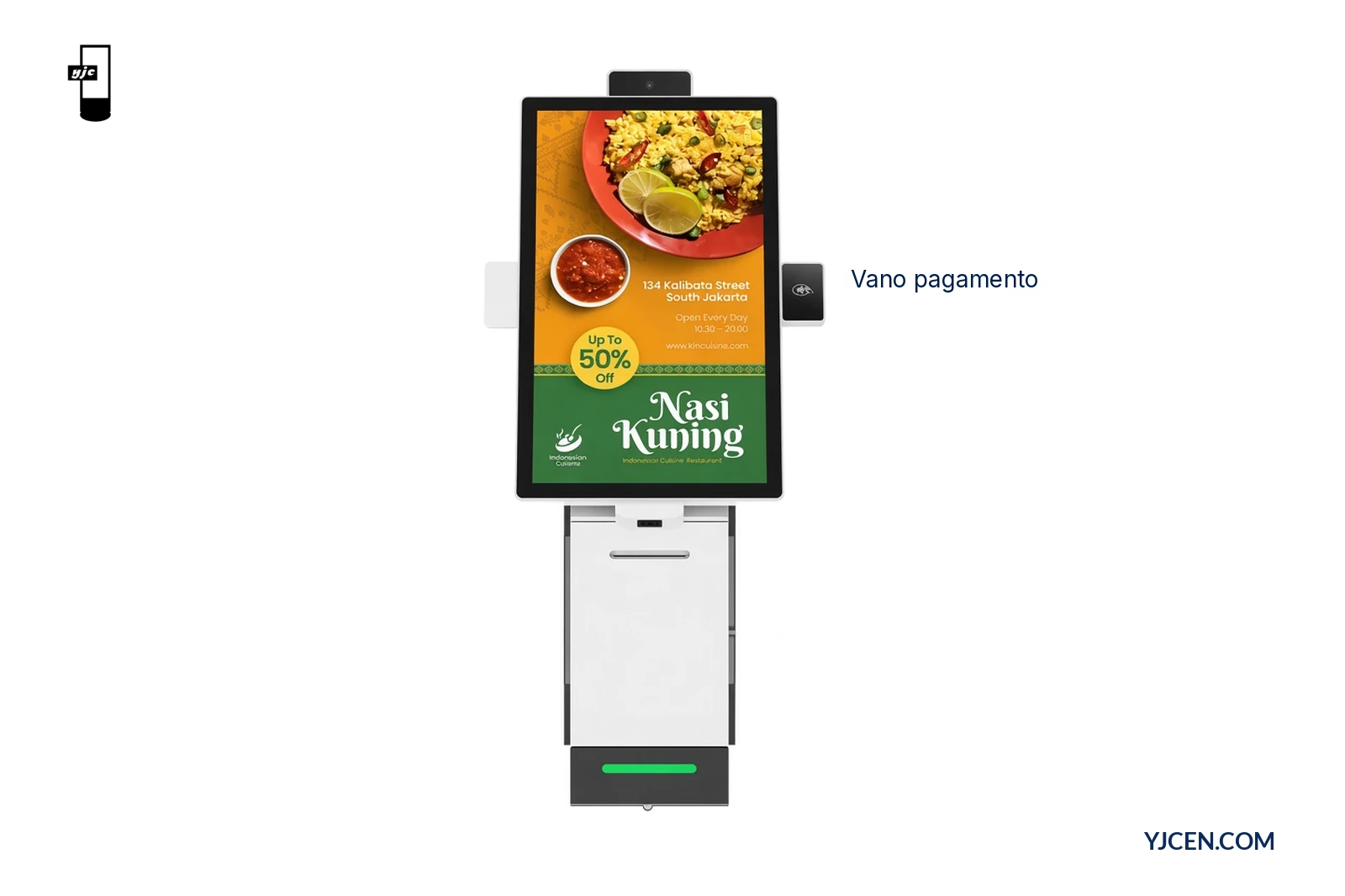

La pagina prodotto del chiosco modulare YJCEN indica che le configurazioni di pagamento con carta bancaria, mobile, QR e NFC funzionano tramite l’hardware o il fornitore selezionato. Questa formulazione è il limite pratico: il chiosco può essere organizzato attorno a un terminale scelto, ma il disegno del terminale resta ciò che determina apertura e staffa.
Come si verifica l’adattamento meccanico al vano modulare?
Percorrete l’insieme in quest’ordine. Fermatevi alla prima non conformità.
| Passo | Verifica | Condizione di superamento | Azione in caso di esito negativo |
|---|---|---|---|
| 1 | Ingombro | Sagoma e profondità del terminale rientrano nel vano e non interferiscono con eventuali moduli stampante o fotocamera | Cambiare lato del vano, dimensione dello schermo o formato di montaggio — non ingrandire un’apertura a occhio |
| 2 | Staffa | La staffa approvata dal produttore si appoggia sull’ala modulare o sul frontale senza forare un nuovo schema | Richiedere la revisione della staffa all’OEM o scegliere un’altra revisione del terminale |
| 3 | Lato operatore | Lettore di carte, zona contactless, tastierino PIN e display restano raggiungibili e leggibili dopo l’installazione | Riposizionare altezza/scostamento o cambiare metodo di montaggio |
| 4 | Uscita cavi | Il lato di uscita corrisponde al percorso interno previsto verso USB/Ethernet | Modificare il percorso o scegliere dal produttore un’altra uscita cavi |
| 5 | Accesso per assistenza | Carta, scheda e terminale possono essere sottoposti a manutenzione senza smontare l’intero chiosco | Regolare la profondità del vano o scegliere una configurazione a parete, a pavimento o da tavolo che mantenga l’accesso posteriore/anteriore |
L’hardware modulare usa schermo, supporto e fotocamera staccabili, così il team di progetto può definire il layout a livello di componenti. L’adattamento fisico e l’interfaccia di un modulo restano comunque parte della sua specifica: le FAQ del prodotto sono esplicite nel dire di confermare dimensioni e collegamento prima di considerare un componente di terze parti un ricambio diretto.
Le dimensioni disponibili del touchscreen per questa linea modulare sono 15,6 / 21,5 / 23,8 pollici (modelli YJC-156-K / YJC-215-K / YJC-238-K), con montaggio a parete, a pavimento o da tavolo. La dimensione dello schermo non determina alcuna apertura per il terminale; cambia solo quanto frontale e spazio di accesso avete attorno al vano.
Per un’unità di ordinazione completa a parete o a pavimento, con stampante termica integrata da 80 mm e configurazioni di pagamento QR/NFC, confrontate il chiosco di ordinazione self-service. Il processo di verifica è lo stesso: indicare il terminale, poi far coincidere i disegni prima della produzione.
Quali campi su cavi e interfacce vanno inseriti nella richiesta di offerta (RFQ)?
Inserite i campi elettrici e di percorso accanto a quelli meccanici. Quando manca uno dei due gruppi, le richieste di offerta si bloccano su «terminale di pagamento da definire».
Campi meccanici
| Campo | Che cosa indicare | Perché è importante |
|---|---|---|
| Modello del terminale + revisione | Sigla esatta del produttore | Evita di spedire un involucro successivo che non si adatta più |
| Ingombro L × A × P | Dal disegno ufficiale | Definisce lo spazio libero nel vano |
| Schema di fissaggio / codice della staffa | Metodo approvato dal produttore | Evita fori improvvisati |
| Caratteristiche del lato operatore | Zona contactless, lettore di carte, tastierino PIN, display | Tutela l’usabilità dopo l’installazione nel frontale |
| Posizione dell’uscita cavi | Sinistra / destra / retro / sotto | Determina il percorso interno |
| Spazi per l’assistenza | Spazio libero anteriore/posteriore | Mantiene accessibili carta e scheda |
Campi elettrici / interfacce
| Campo | Che cosa indicare | Perché è importante |
|---|---|---|
| Interfacce host | USB, Ethernet, seriale o collegamento proprietario | Corrisponde alle porte del chiosco e ai driver dell’applicazione |
| Metodo di alimentazione | USB alimentato, alimentatore separato, PoE (se supportato dal produttore) | Evita di dover aggiungere un alimentatore in ritardo |
| Lunghezza del cavo necessaria | Percorso dal vano alla scheda | Evita cablaggi troppo corti dopo l’apertura |
| Ruolo di rete | Presa LAN in sito rispetto a Wi-Fi / 3G/4G opzionale | Allinea il cablaggio del sito |
| Comunicazione con l’applicazione | Chi è responsabile di driver e risultato del pagamento | Tiene separati gli ambiti hardware e software |
Il chiosco modulare prevede USB × 2 e Ethernet RJ45 × 1, oltre a Wi-Fi/LAN e 3G/4G opzionale. Queste porte consentono di collegare un terminale; non sostituiscono i requisiti di interfaccia del produttore e non dimostrano che ogni applicazione di pagamento riconoscerà il dispositivo.
Per le responsabilità su software, stampante e fornitore di pagamenti (fuori da questo approfondimento sull’adattamento meccanico), usate la checklist software e periferiche per chioschi di ordinazione.
In che modo la raggiungibilità per l’operatore cambia la scelta di montaggio?
L’adattamento meccanico può essere corretto sulla carta e fallire in sito se il cliente non raggiunge il lato di pagamento una volta fissata l’altezza dello schermo.
Verificate la raggiungibilità come un unico percorso: touchscreen → lato di pagamento → uscita dello scontrino. Un vano laterale che libera la staffa può comunque restare fuori da una fascia di raggiungibilità comoda una volta fissato il montaggio scelto (da tavolo su un bancone alto, piastra a parete o piedistallo a pavimento). Considerate insieme l’altezza del bancone in sito e il disegno del chiosco scelto: la guida al layout dei chioschi da banco e da pavimento spiega come interagiscono l’ingombro della base e l’altezza dell’alloggiamento dello schermo.
Se il progetto deve rispettare un intervallo di raggiungibilità di accessibilità pubblicato, registrate la norma di riferimento e misurate i comandi di pagamento effettivi e non solo la sommità dell’armadio. YJCEN può esaminare le opzioni di montaggio; il collaudo di accessibilità del progetto resta in capo al team in sito.
Che cosa inviare a YJCEN per una verifica di adattamento?
Inviate un’unica scheda che un tecnico possa classificare come «compatibile», «non compatibile» o «da riprogettare»:
- Modello esatto del terminale di pagamento e revisione
- Disegni meccanici ufficiali (meglio in PDF) e metodo di montaggio approvato
- Dimensione del chiosco preferita (15,6 / 21,5 / 23,8 pollici) e montaggio (parete / pavimento / tavolo)
- Elenco di cavi e interfacce del produttore del terminale
- Note sul sito: altezza del bancone, eventuale requisito ADA/raggiungibilità, paese, quantità
- Sistema operativo preferito per l’applicazione di ordinazione (Android o Windows) e se serve un campione (MOQ 1)
Le revisioni del layout OEM e le lavorazioni personalizzate del frontale passano per le soluzioni display personalizzate; manuali e disegni aggiornati si trovano nella sezione download. Il tempo di consegna dei campioni per le configurazioni standard è in genere breve; le aperture personalizzate seguono il tempo più lungo indicato nell’offerta.
Decisione che questo articolo chiarisce: dato un modello di terminale di pagamento preciso, questo chiosco modulare o self-service può accogliere staffa, lato operatore e percorso dei cavi senza riprogettazione? Sì, ma solo quando i disegni del produttore superano i cinque passi di verifica sopra. Se i disegni mancano, il passo onesto è richiederli, non inventare misure di foratura né dichiarare una compatibilità di pagamento universale.
Domande frequenti
Qualsiasi terminale di pagamento può essere montato senza riprogettazione?
No. L’adattamento dipende dai disegni del modello indicato.
YJCEN fornisce l’applicazione di pagamento?
No. Hardware e servizi di pagamento sono ambiti distinti.
Che cosa devo inviare prima di fissare un’apertura nel frontale?
Il modello esatto del terminale e i disegni meccanici ufficiali.
USB ed Ethernet sono disponibili sul chiosco modulare?
Sì. Il prodotto indica 2 porte USB ed Ethernet RJ45.
Devo stimare le misure dei fori se i disegni sono incompleti?
No. Richiedete il disegno del produttore prima di qualsiasi apertura.
YJCEN può verificare una configurazione hardware OEM?
Sì. Indicate dimensione dello schermo, elenco dei componenti e requisiti di interfaccia.
Passo successivo: richiedere una verifica di adattamento meccanico
Contattate YJCEN indicando modello del terminale, disegni meccanici, metodo di montaggio, elenco cavi/interfacce e dimensione e montaggio del chiosco preferiti. Il team di ingegneria indicherà se il vano accetta il terminale così com’è disegnato o se serve una riprogettazione prima della produzione.
