Vägvisning inomhus förenar tre beslut: panelmått, fysisk teckenhöjd och innehållets orientering. Produktvyn kommer från en originalritning från YJCEN.
Det viktigaste: En avlång LCD-skärm i remsformat är ett praktiskt val för lokala riktningsanvisningar inomhus. YJCEN:s tekniska uppgifter för vår LCD-skärm i remsformat visar att modellerna på 28,6 och 37 tum har samma inbyggda upplösning på 1920 × 540 pixlar. 37-tumsmodellen ger alltså inte fler pixlar, men visar fysiskt större bokstäver vid samma pixelhöjd. Anpassa teckenhöjden till läsavståndet och installationens krav.
1. Bestäm vägvisningsuppgiften för varje skärm
Ge varje avlång skärm en tydlig uppgift på den aktuella platsen. Den ska direkt visa vägen, exempelvis till kundservice eller orderutlämning vid en korsning, utan att besökaren behöver interagera.
Visa destinationsnamn och riktningspilar samtidigt. En roterande spellista med reklam tvingar besökaren att vänta på vägvisningen. För sökbara verksamhetsregister eller interaktiva våningsplan räcker inte en vanlig avlång skärm; se vår planeringsguide för digital vägvisning.

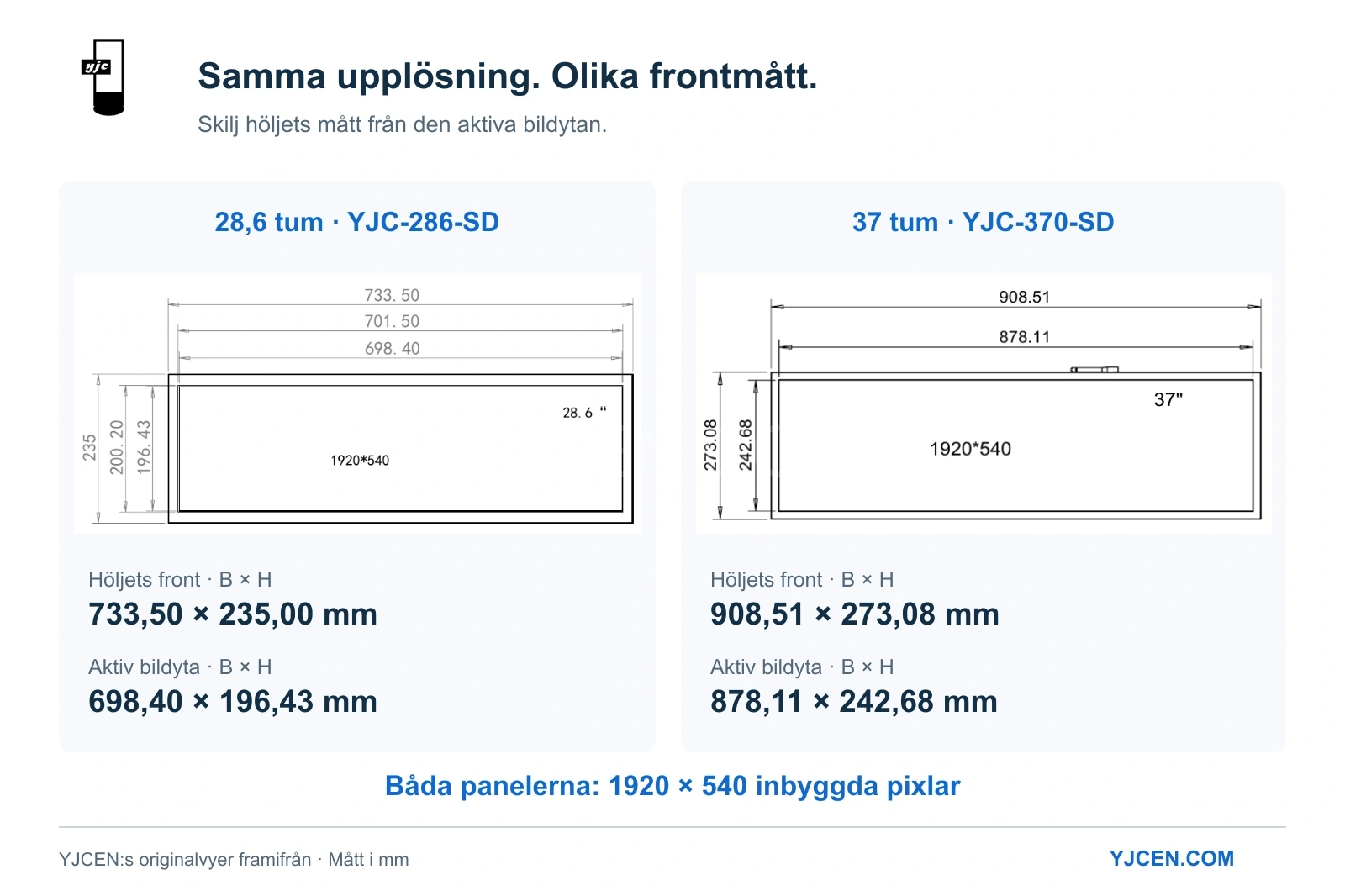

2. Skilj panelens upplösning från höljets mått
Ett vanligt planeringsfel är att anta att en större skärm ger fler pixlar. YJCEN-modellerna på 28,6 och 37 tum har båda paneler med 1920 × 540. Skillnaden ligger i den fysiska aktiva bildytan och utrymmet som installationen kräver.
| Specifikation | 28,6-tumsmodell (YJC-286-SD) | 37-tumsmodell (YJC-370-SD) |
|---|---|---|
| Panelens inbyggda upplösning | 1920 × 540 pixlar | 1920 × 540 pixlar |
| Aktiv bildyta (liggande B×H) | 698,40 × 196,43 mm | 878,11 × 242,68 mm |
| Höljets front (liggande B×H) | 733,50 × 235,00 mm | 908,51 × 273,08 mm |
| Orientering som stöds | Stående eller liggande | Stående eller liggande |
| Användningsmiljö | Inomhus | Inomhus |
Tekniska källor: YJCEN specifikation för 28,6-tumsmodellen och specifikation för 37-tumsmodellen.

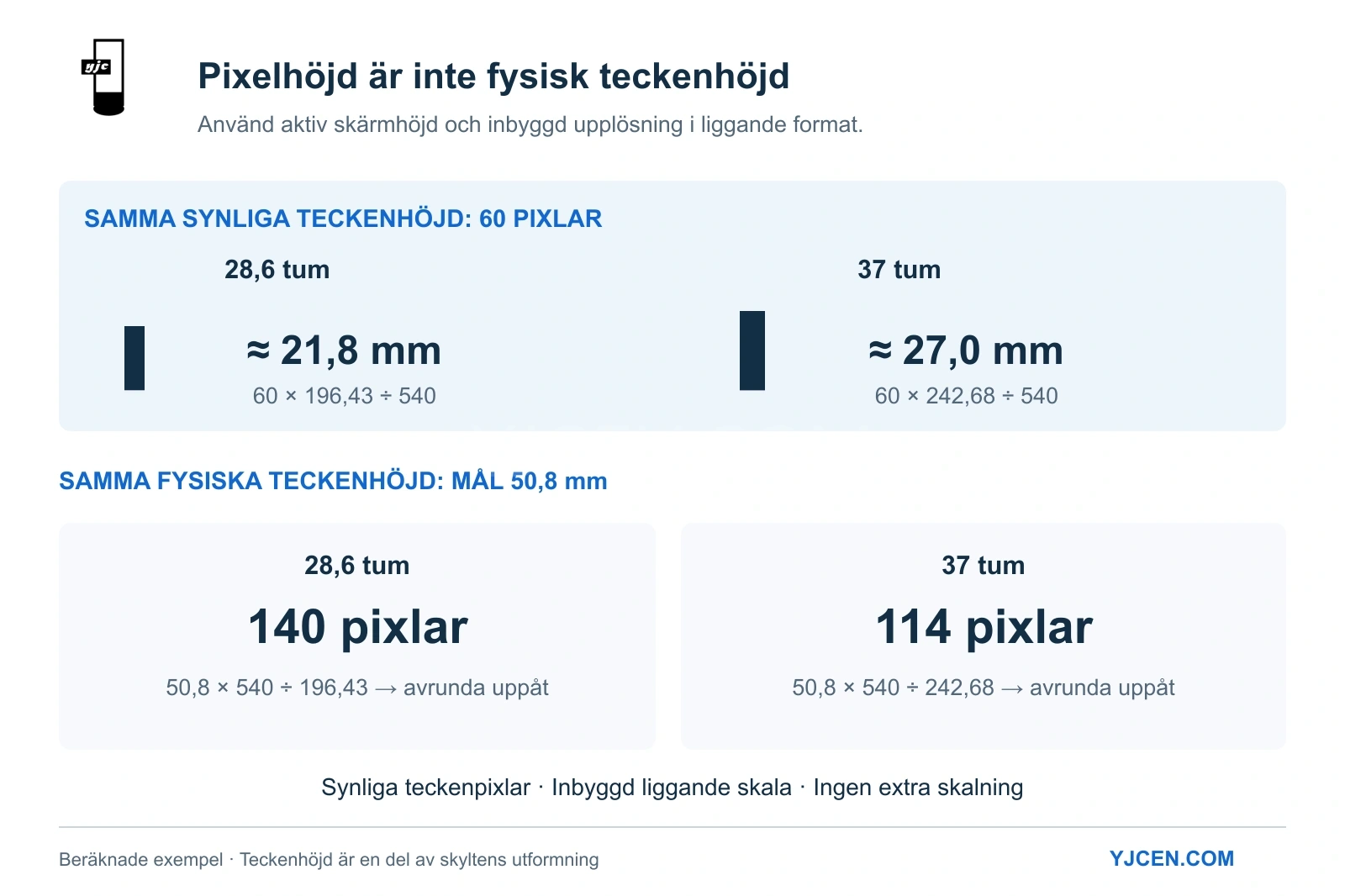

Beräkna fysisk teckenhöjd: För en liggande bild som visas i panelens inbyggda upplösning utan ytterligare skalning beräknas den fysiska höjden från bokstavens synliga pixlar, inte från programmets inställning för teckenstorlek: Fysisk höjd (mm) = (synlig bokstavshöjd i pixlar × aktiv skärmhöjd i mm) ÷ panelens antal vertikala pixlar.
För en oskalad bokstav med 60 pixlars höjd: 28,6-tumsmodell: 60 × 196,43 ÷ 540 = cirka 21,8 mm 37-tumsmodell: 60 × 242,68 ÷ 540 = cirka 27,0 mm
Välj 37-tumsmodellen när läsavståndet kräver fysiskt större text. Välj 28,6-tumsmodellen när väggutrymmet är begränsat.
3. Teckenhöjd och läsavstånd enligt amerikanska ADA-krav
Bestäm den fysiska teckenhöjden innan layouten färdigställs. En text som är läsbar på arbetsdatorn kan missa kraven när skärmen monteras högt.
För projekt i USA beskriver U.S. Access Boards vägledning om skyltar hur teckenhöjden beror på monteringshöjd och läsavstånd. Om tecknens baslinje ligger över 70 tum och upp till 10 fot över golvet, med ett horisontellt läsavstånd under 15 fot, är den föreskrivna minimihöjden 2 tum (50,8 mm). Avståndet mäts till ett hinder som förhindrar närmare tillträde; enbart teckenhöjden visar inte att övriga tillämpliga skyltkrav är uppfyllda.
Pixelbehov för tecken på 50,8 mm (2 tum):
| Modell | Beräkning av pixelbehov | Minsta synliga teckenhöjd (avrundad uppåt) |
|---|---|---|
| 28,6 tum | 50,8 × 540 ÷ 196,43 | 140 vertikala pixlar |
| 37 tum | 50,8 × 540 ÷ 242,68 | 114 vertikala pixlar |
För denna målhöjd på 50,8 mm i en oskalad liggande layout använder 37-tumspanelen färre vertikala pixlar (114 jämfört med 140). Det lämnar mer höjd för radavstånd eller text på två språk.

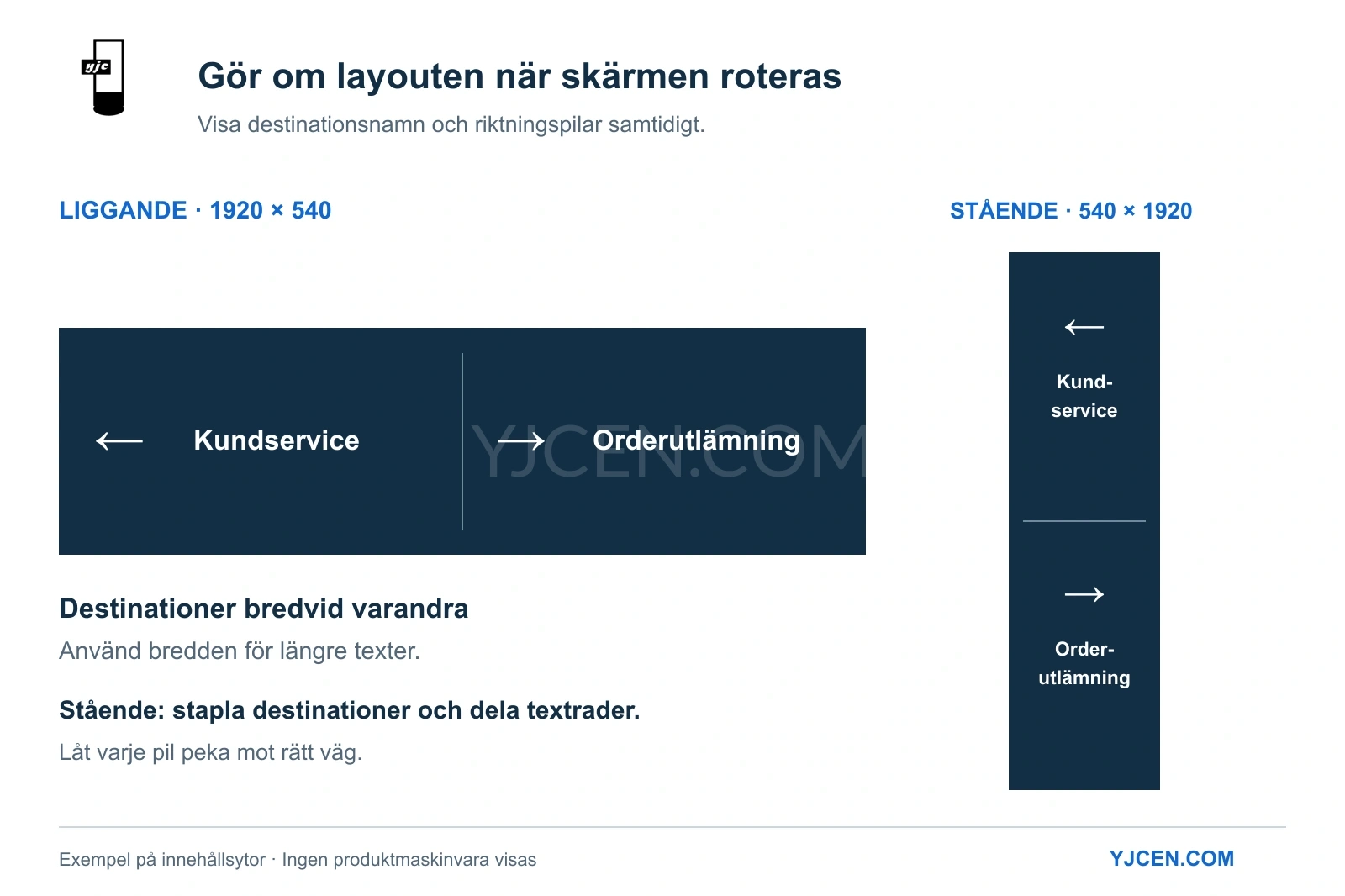

4. Logisk innehållsyta: liggande och stående layout
När den fysiska orienteringen ändras ändras också innehållsytan. En liggande yta på 1920 × 540 blir en stående yta på 540 × 1920, med betydligt kortare möjliga textrader.
| Layoutdel | 1920 × 540 (liggande) | 540 × 1920 (stående) |
|---|---|---|
| Placering av destinationer | Destinationer bredvid varandra | Destinationer ovanför varandra |
| Pilarnas placering | Bredvid destinationstexten | Ovanför texten för största möjliga textbredd |
| Textens utformning | En rad när texten får plats | Radbrytningar behövs ofta |
Rotera inte bara en färdig liggande bild. Gör om den stående layouten och behåll pilarnas riktning i förhållande till de faktiska gångvägarna. Viktig vägvisning ska också vara begriplig utan att enbart förlita sig på färg, enligt principen i W3C:s tillgänglighetsvägledning.
5. Uppspelning och nätverksanslutning
YJCEN:s avlånga modeller på 28,6 och 37 tum använder Android 11, med inläsning av medier via USB samt wifi/LAN. Den dokumenterade konfigurationen spelar upp via det inbyggda Android-systemet; någon HDMI-ingång anges inte i dessa modellers specifikationer.
Kontrollera innehållet före driftsättning:
- Mappning av innehållsytan: Visa en testbild i full upplösning (1920×540 eller 540×1920), med hörnmarkeringar och en markering för uppåt, för att kontrollera orientering och skalning.
- Kontroll av kanter: Säkerställ att ramen inte beskär destinationsnamn eller viktiga pilspetsar.
- Fysisk läsbarhet: Mät teckenhöjden på den installerade skärmens aktiva bildyta i stället för att utgå från programmets teckenstorlek.
- Omstartstest: Kontrollera efter en planerad omstart att rätt program, orientering och innehåll återställs; dokumentera nödvändiga startinställningar.
Mer information om skalning och rotation finns i vår guide till bildformat för digital skyltning.
