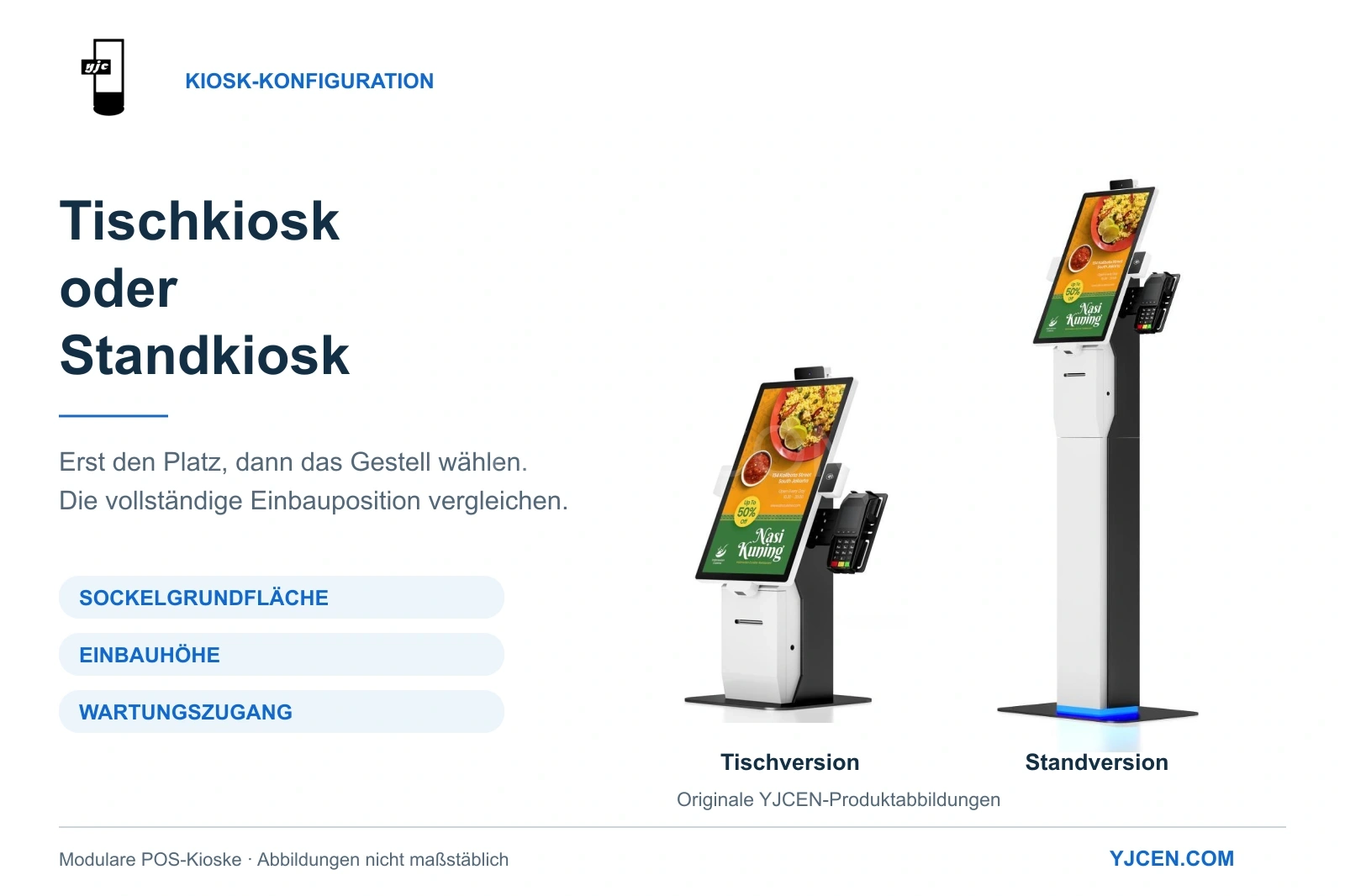

Der modulare POS-Kiosk ist als Tisch- und Standversion verfügbar. Vergleichen Sie Auflagefläche, eingebaute Bildschirmposition und Wartungszugang, bevor Sie die Bauform festlegen.
Überblick: Bei der Wahl zwischen Tisch- und Standkiosk reicht die Bildschirmgröße als Kriterium nicht aus. Die Konstruktionsdaten für YJCENs Self-Service-POS-Kiosk zeigen: Die Standard-Tischversion hat eine Grundfläche von 340 × 330 mm, die Standsäule benötigt 540 × 370 mm. Auf einer beispielhaften 900 mm hohen Theke liegt die Oberkante des Bildschirmgehäuses der Tischversion mit 1.658,96 mm höher als bei der Standversion mit 1.570,8 mm. Das beeinflusst Zugänglichkeit und Erreichbarkeit unmittelbar.
1. Bestellbereich planen: Theke oder eigener Stellplatz
Legen Sie den Bestellplatz fest, bevor Sie die Montageform auswählen. Ein Tischkiosk nutzt vorhandene Möbel und hält das Personal in der Nähe. Ein Standkiosk schafft einen eigenständigen Bestellbereich.
| Situation vor Ort | Empfohlene Bauform | Betrieblicher Nutzen |
|---|---|---|
| Eigener, kundenseitiger Bereich auf einer vorhandenen Servicetheke | Tischkiosk | Platziert das Bestellterminal neben dem bedienten Service, ohne zusätzliche Stellfläche am Boden zu belegen. |
| Die Theke wird stark für Essensausgabe oder Verpackung genutzt | Standkiosk | Verhindert, dass Bestellung und Abholung um dieselbe Thekenfläche konkurrieren. |
| Kunden sollen bestellen, bevor sie den Abholbereich erreichen | Standkiosk | Schafft einen klaren ersten Schritt im Kundenlaufweg. |
| Wenig Platz sowohl an der Theke als auch für Warteschlangen | Raumplanung überarbeiten | Ein anderer Geräteträger behebt keine grundlegenden Engpässe im Bestellbereich. |

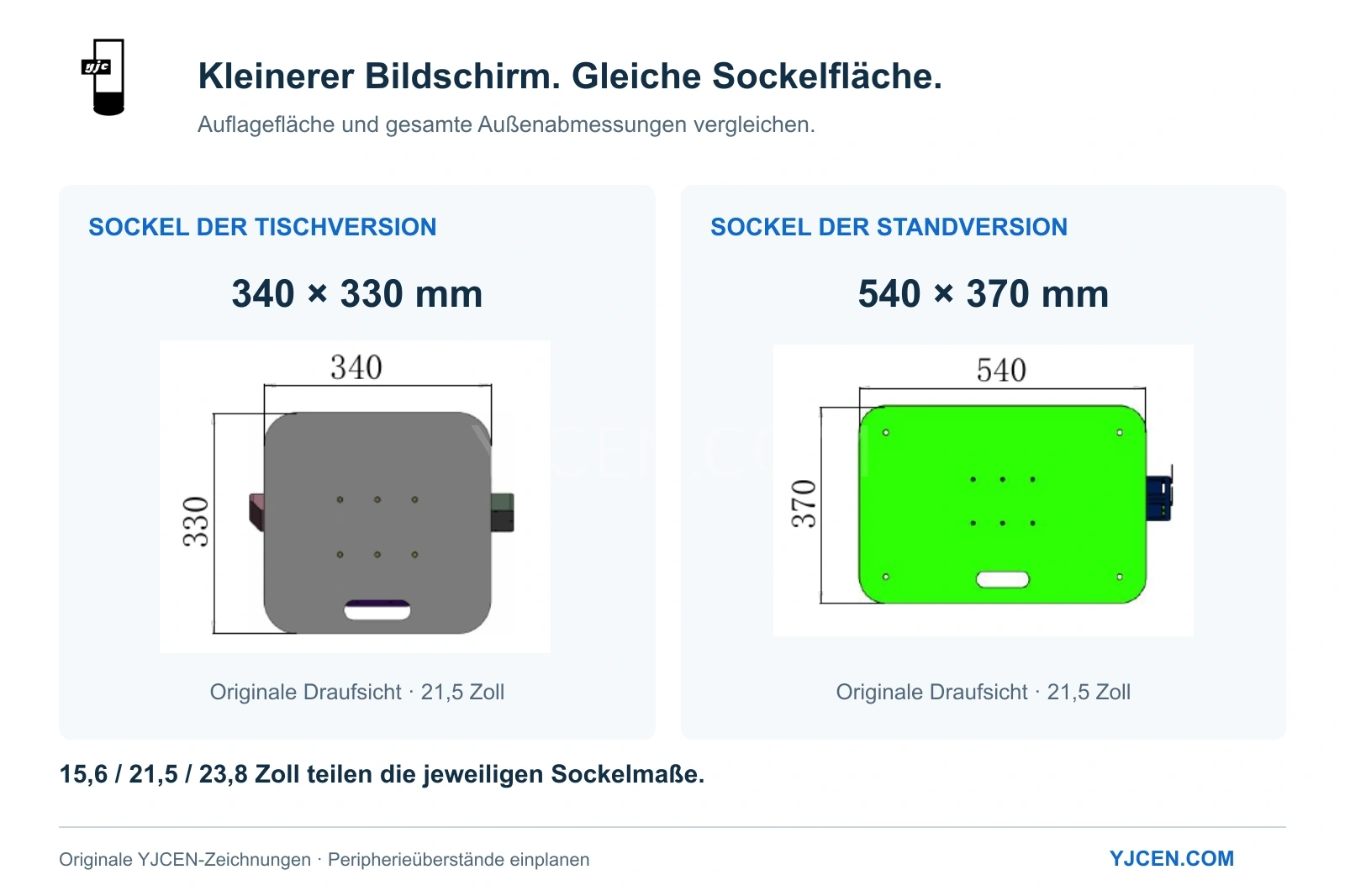

2. Sockelmaße und tatsächlicher Platzbedarf
Die Sockelmaße bestimmen nur die erforderliche Auflagefläche. Bildschirmgehäuse und Zahlungsperipherie bestimmen die gesamten Außenabmessungen.
Der Vergleich der modularen 21,5-Zoll-Kioske von YJCEN zeigt die wesentlichen Unterschiede:
| Merkmal | Tischversion | Standversion |
|---|---|---|
| Sockelbreite × Sockeltiefe | 340 × 330 mm | 540 × 370 mm |
| Breite des Bildschirmgehäuses im Hochformat | 308,7 mm | 308,7 mm |
| Höhe bis zur Oberkante des Bildschirmgehäuses | 758,96 mm über der Theke | 1.570,8 mm ab Boden |
Zugehörige Konstruktionszeichnungen: 21,5-Zoll-Tischversion und 21,5-Zoll-Standversion.
Planungshinweis: In der modularen Baureihe von YJCEN verwenden die Tischversionen mit 15,6, 21,5 und 23,8 Zoll denselben Sockel von 340 × 330 mm. Die entsprechenden Standversionen haben jeweils einen Sockel von 540 × 370 mm. Ein kleinerer Bildschirm reduziert daher nicht die Sockelgrundfläche.

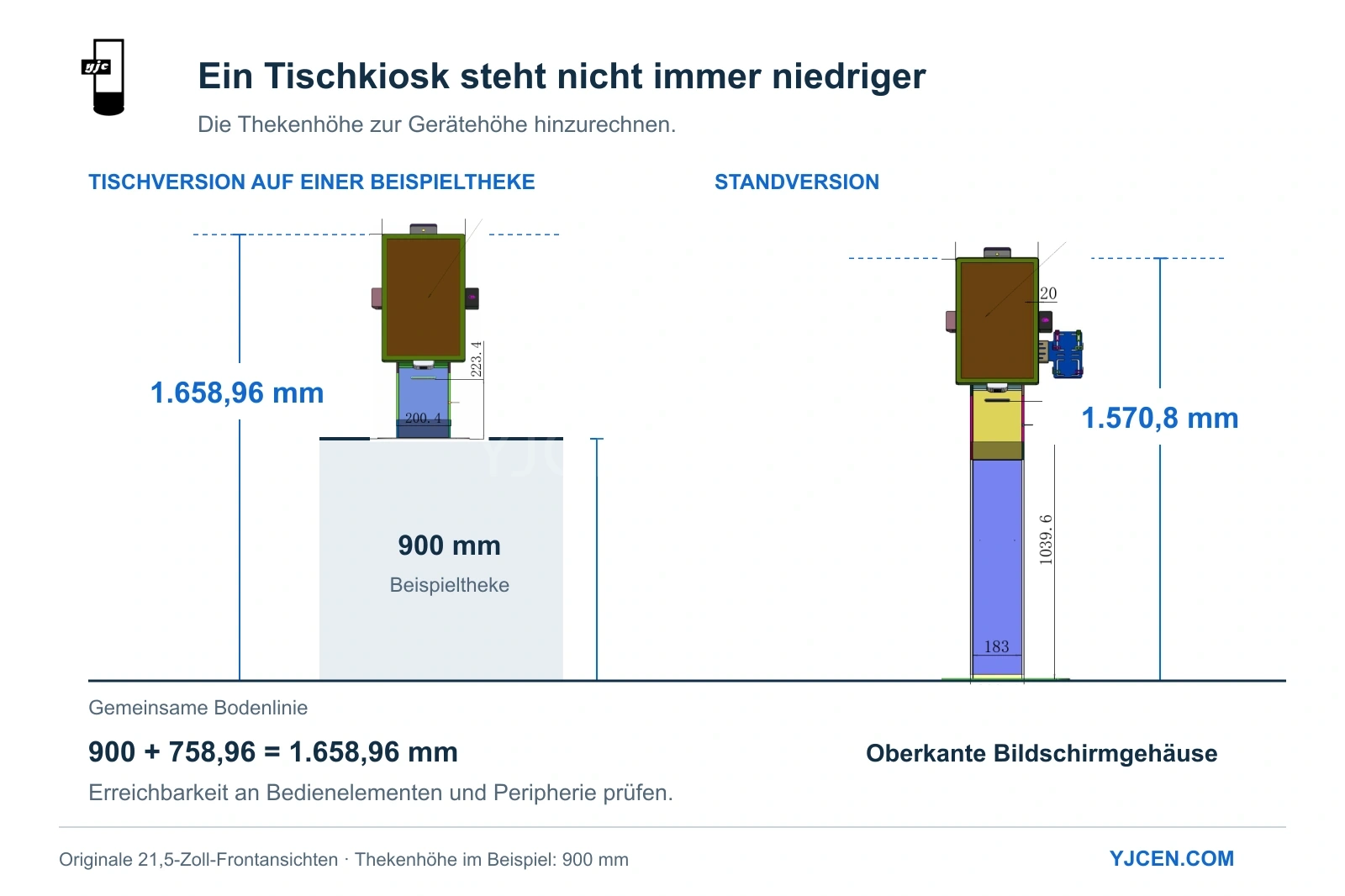

3. Bildschirmhöhe und Ergonomie: Greifbereiche prüfen
Ein Tischkiosk ist im eingebauten Zustand nicht zwangsläufig niedriger als ein Standkiosk. Die Thekenhöhe kommt zur Gerätehöhe hinzu.
Beispiel für die 21,5-Zoll-Tischversion auf einer 900 mm hohen Theke: 900 mm Thekenhöhe + 758,96 mm Gerätehöhe = 1.658,96 mm bis zur Oberkante des Bildschirmgehäuses.
Damit liegt die Oberkante höher als bei der entsprechenden Standversion mit 1.570,8 mm. Um Vorgaben zur Barrierefreiheit einzuhalten (etwa die unverstellten Greifbereiche von 15–48 Zoll laut U.S. Access Board), sind die tatsächlichen Höhen der Bedienfelder, des Zahlungsterminals und des Belegausgabeschlitzes zu bewerten, nicht nur die Gehäuseoberkante.
4. Freie Bewegungsfläche und Kundenannäherung
Bei der Aufstellung sind das Gerät, der Nutzer und die umgebenden Verkehrswege zu berücksichtigen.
Gehen Sie bei der Raumplanung wie folgt vor:
- Gesamte Außenabmessungen einzeichnen: Berücksichtigen Sie alle vorstehenden Peripheriegeräte, etwa Kartenleser und Scanner, statt nur die Bodenplatte.
- Bedienfläche festlegen: Als Ausgangsreferenz verlangt der Leitfaden des U.S. Access Board zu freien Bodenflächen an barrierefrei zugänglichen Elementen eine rechteckige Fläche von mindestens 30 × 48 Zoll.
- Weg vom Terminal einplanen: Nutzer sollen zum Abholbereich weitergehen können, ohne den Eingang oder den nächsten Nutzer zu behindern.
5. Wartungszugang und Kabelführung
Der Zugang für regelmäßige Servicearbeiten entscheidet häufig über die geeignete Bauform. Die Montageanleitung für modulare Kioske von YJCEN beschreibt den vorderen Zugang zum Papierrollenwechsel sowie rückseitigen Zugang für Ständermontage und Kabelanschlüsse.
- Tischaufstellung: Die vordere Druckerklappe muss vollständig öffnen können. Bauen Sie das Gerät nicht so in feste Möbel ein, dass rückseitige Anschlüsse oder die Versorgung mit 100–240 V AC blockiert werden.
- Standaufstellung: Die senkrechte Säule ermöglicht eine interne Führung des Netzkabels. Planen Sie hinter der Säule genug Platz zum Öffnen der rückseitigen Wartungstüren ein, bevor Sie die Bodenplatte am Boden verschrauben.
Beide Bauformen benötigen eine geplante Netzstromversorgung und eine zuverlässige Netzwerkverbindung über WLAN oder LAN. Hinweise zur Peripherieintegration finden Sie in unserem Leitfaden zu Software und Peripherie für Bestellkioske.
6. Die passende Hardwarekonfiguration festlegen
Eine Tischversion eignet sich, wenn ein eigener Thekenbereich den 340 × 330 mm großen Sockel aufnimmt, die ergonomischen Greifbereiche erfüllt und einen einfachen Papierwechsel von vorne ermöglicht. Eine Standversion passt, wenn die Theke ausgelastet ist und der Grundriss die Grundfläche von 540 × 370 mm sowie die nötigen Freiflächen für Warteschlangen bietet.
Weitere Kriterien jenseits der Montageform erläutert unser umfassender Einkaufsleitfaden für Self-Service-Kioske.
Modulare Kioske für Ihr Projekt beschaffen?
Senden Sie YJCEN eine Grundrissskizze mit verfügbarer Breite, Tiefe und Thekenhöhe. Ergänzen Sie die gewünschte Bildschirmgröße, benötigte POS-Peripherie und das Zielbetriebssystem.
Unser Technikteam gleicht Ihre Angaben mit unseren modularen Hardwarekonfigurationen ab und erstellt passende Maßzeichnungen sowie Angebote für Geschäftskunden.
