Elegir señalización direccional interior combina tres decisiones: dimensiones del panel, altura física de letras y orientación del contenido. La vista del producto procede de un plano original de YJCEN.
Respuesta rápida: Una pantalla LCD alargada, de formato barra, es una opción práctica para indicar direcciones concretas en interiores. Los datos técnicos de YJCEN de nuestra pantalla LCD de formato barra indican que los modelos de 28,6 y 37 pulgadas comparten una resolución nativa de 1920 × 540 píxeles. El modelo de 37 pulgadas no añade píxeles al lienzo: muestra letras físicamente más grandes con la misma altura en píxeles. Ajusta esa altura a la distancia de lectura y a las condiciones de instalación.
1. Definir la función concreta de orientación
Asigna a cada pantalla una tarea específica para su ubicación. Debe indicar de inmediato cómo llegar, por ejemplo, a atención al cliente o a recogida de pedidos en un cruce, sin exigir interacción.
Mantén visibles a la vez los destinos y sus flechas. Una lista de anuncios rotativos obliga a esperar la información necesaria. Si el proyecto necesita un directorio consultable o planos interactivos de varias plantas, una pantalla alargada estándar no basta; consulta nuestra guía de planificación de señalización direccional digital.
2. Resolución del panel frente a dimensiones de la carcasa

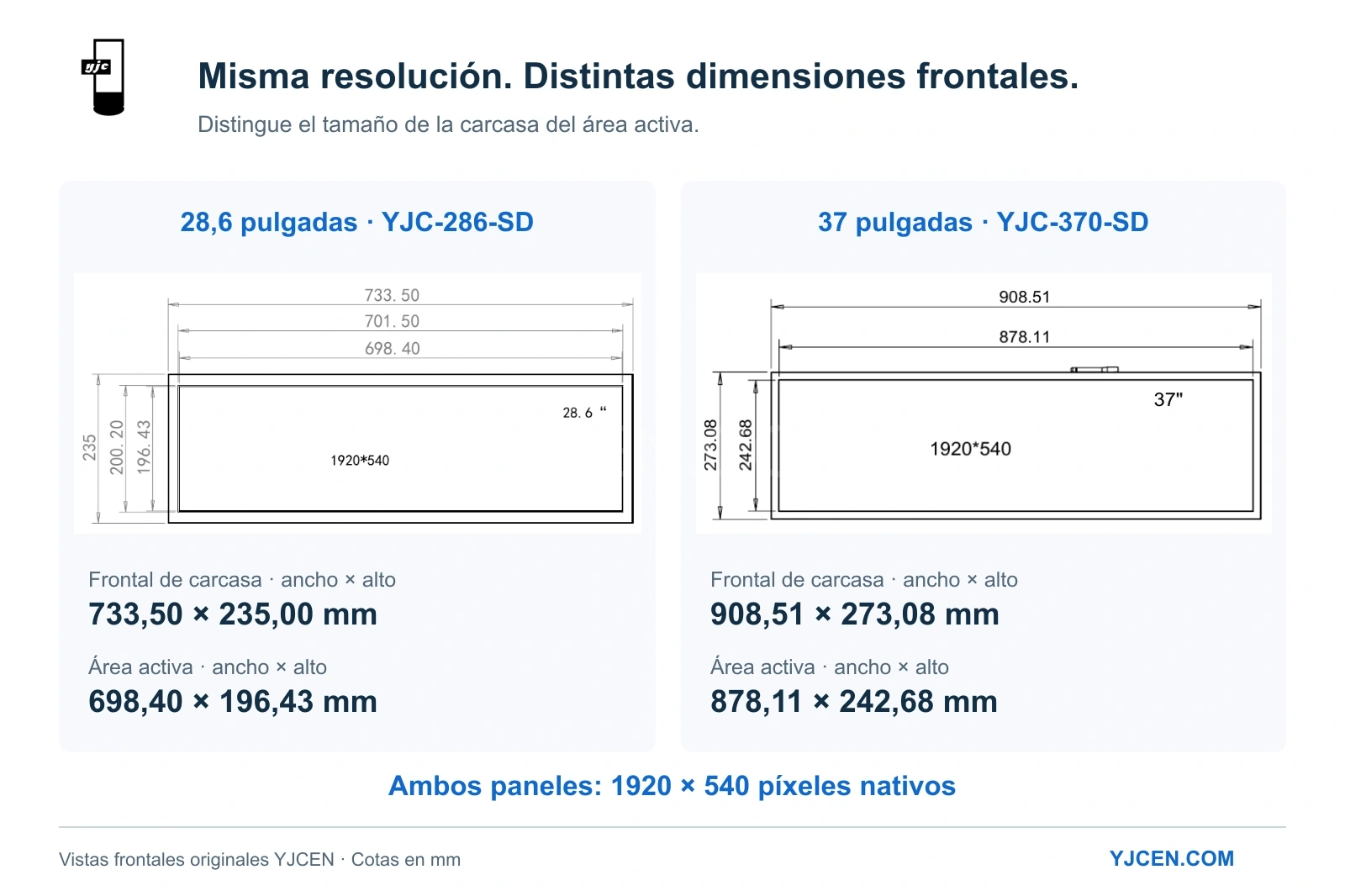

Un error habitual es suponer que una pantalla mayor ofrece más espacio en píxeles. Los modelos YJCEN de 28,6 y 37 pulgadas utilizan un panel de 1920 × 540. La diferencia está en el área activa física y el espacio necesario para instalarlo.
| Especificación | Modelo de 28,6 pulgadas (YJC-286-SD) | Modelo de 37 pulgadas (YJC-370-SD) |
|---|---|---|
| Resolución nativa del panel | 1920 × 540 píxeles | 1920 × 540 píxeles |
| Área activa (horizontal, ancho×alto) | 698,40 × 196,43 mm | 878,11 × 242,68 mm |
| Frontal de la carcasa (horizontal, ancho×alto) | 733,50 × 235,00 mm | 908,51 × 273,08 mm |
| Orientación admitida | Vertical u horizontal | Vertical u horizontal |
| Entorno de uso | Interior | Interior |
Fuentes técnicas: YJCEN ficha del modelo de 28,6 pulgadas y ficha del modelo de 37 pulgadas.

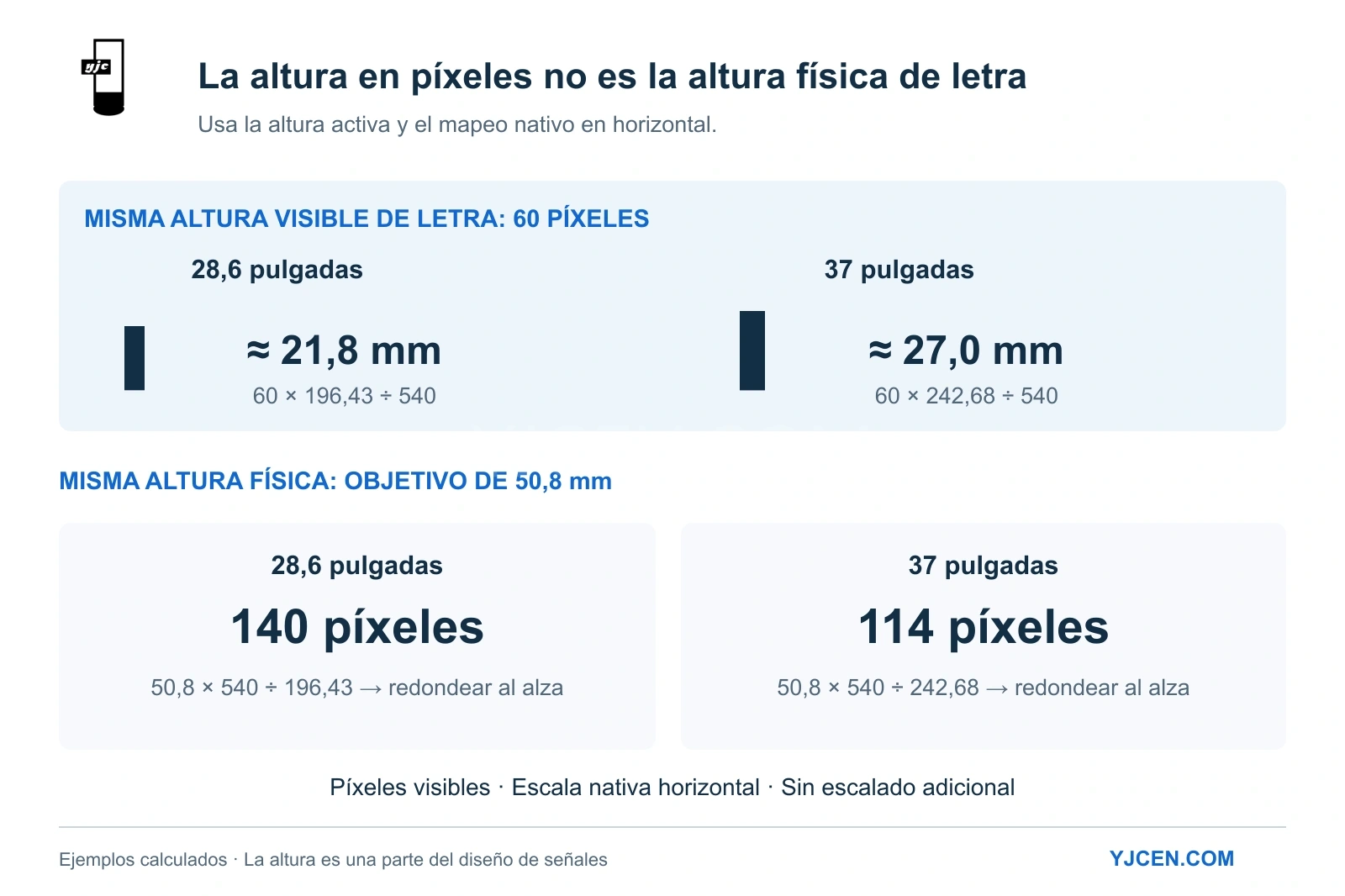

Cómo calcular la altura física de las letras: Para una imagen horizontal asignada a la resolución nativa sin escalado adicional, calcula la altura física a partir de los píxeles visibles de la letra, no del tamaño de fuente del programa: Altura física (mm) = (altura visible de la letra en píxeles × altura activa de la pantalla en mm) ÷ píxeles verticales del panel.
Para una letra sin escalar de 60 píxeles de altura: Modelo de 28,6 pulgadas: 60 × 196,43 ÷ 540 = aprox. 21,8 mm Modelo de 37 pulgadas: 60 × 242,68 ÷ 540 = aprox. 27,0 mm
Elige el modelo de 37 pulgadas cuando la distancia de lectura requiera letras físicamente mayores. Opta por el de 28,6 pulgadas si el espacio de pared es limitado.
3. Altura de caracteres y distancia de lectura: normas ADA de EE. UU.
Define la altura física necesaria antes de cerrar el diseño. Una fuente legible en el monitor de trabajo puede incumplir los requisitos una vez instalada en altura.
Para proyectos en Estados Unidos, las directrices sobre señalización del U.S. Access Board relacionan la altura de los caracteres con su posición y la distancia de lectura. Si la línea base está por encima de 70 pulgadas y hasta 10 pies sobre el suelo, con una distancia horizontal inferior a 15 pies, se exige una altura mínima de 2 pulgadas (50,8 mm). Esa distancia se mide hasta un obstáculo que impide acercarse más; la altura por sí sola no acredita el cumplimiento del resto de requisitos aplicables a la señal.
Píxeles necesarios para caracteres de 50,8 mm (2 pulgadas):
| Modelo | Cálculo de píxeles necesarios | Altura visible mínima (redondeada al alza) |
|---|---|---|
| 28,6 pulgadas | 50,8 × 540 ÷ 196,43 | 140 píxeles verticales |
| 37 pulgadas | 50,8 × 540 ÷ 242,68 | 114 píxeles verticales |
Para este objetivo de 50,8 mm en horizontal sin escalado, el panel de 37 pulgadas necesita menos píxeles verticales (114 frente a 140). Queda más altura para el interlineado o para contenidos en dos idiomas.

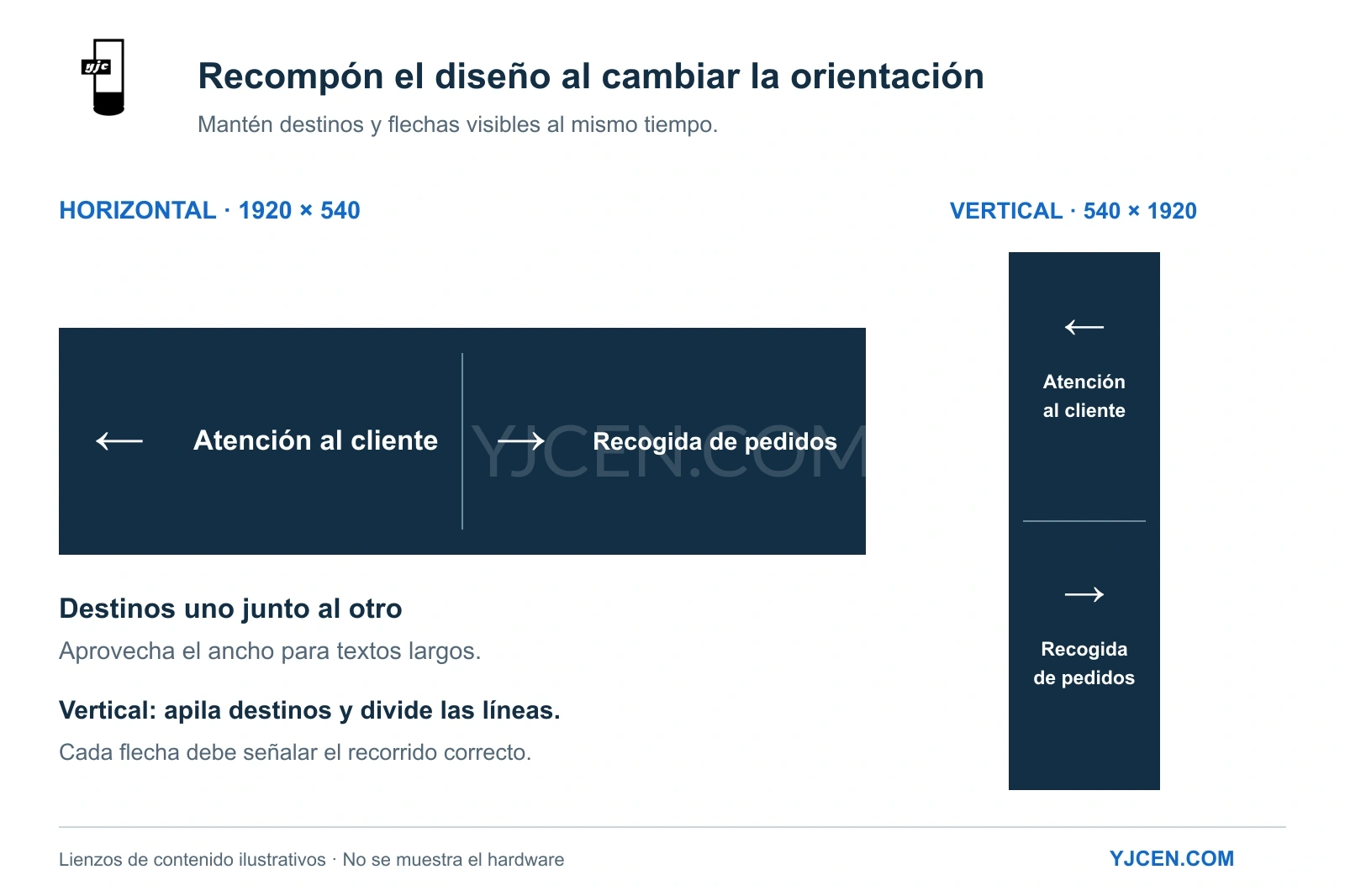

4. Lienzo lógico: diseño horizontal y vertical
Al cambiar la orientación física cambia también el lienzo del contenido. Un diseño horizontal de 1920 × 540 pasa a un lienzo vertical de 540 × 1920, con mucho menos espacio para cada línea de texto.
| Elemento del diseño | 1920 × 540 (horizontal) | 540 × 1920 (vertical) |
|---|---|---|
| Organización de destinos | Destinos uno junto al otro | Destinos apilados |
| Posición de las flechas | Junto al nombre del destino | Encima del nombre para aprovechar el ancho |
| Formato de los textos | Una línea si el texto cabe | Suele requerir saltos de línea |
No gires sin más una imagen horizontal terminada. Recompón el diseño vertical y conserva la dirección correcta de las flechas respecto al entorno. La información esencial debe entenderse sin depender únicamente del color, conforme al principio de las directrices de accesibilidad del W3C.
5. Configuración de reproducción e integración en red
Los modelos YJCEN de 28,6 y 37 pulgadas utilizan Android 11, con carga de archivos por USB y conectividad Wi-Fi/LAN. La configuración documentada reproduce desde Android integrado; las fichas de estos modelos no incluyen una entrada HDMI en su listado.
Comprobaciones del contenido antes del despliegue:
- Asignación del lienzo: Muestra una imagen de prueba a resolución completa (1920×540 o 540×1920), con marcas en las esquinas e indicación de la parte superior, para comprobar orientación y escala.
- Comprobación de bordes: Asegúrate de que el marco no corte nombres de destinos ni puntas de flecha importantes.
- Legibilidad física: Mide la altura de las letras en el área activa de la pantalla instalada, en vez de basarte en el tamaño de fuente del programa.
- Prueba de reinicio: Tras un reinicio programado, verifica que se recuperan la aplicación, la orientación y el contenido previstos; registra los ajustes de inicio necesarios.
Para resolver dudas sobre escalado o rotación, consulta nuestra guía de relaciones de aspecto para señalización digital.
¿Buscas pantallas alargadas para tu proyecto de integración?
Al solicitar información sobre pantallas LCD ultrapanorámicas, facilita al equipo técnico la altura de montaje, las dimensiones disponibles, la distancia de lectura y los requisitos de sistema operativo y CMS.
Con estos datos, YJCEN puede ajustar el área activa a la altura física de caracteres especificada y preparar una oferta precisa para tu proyecto.
