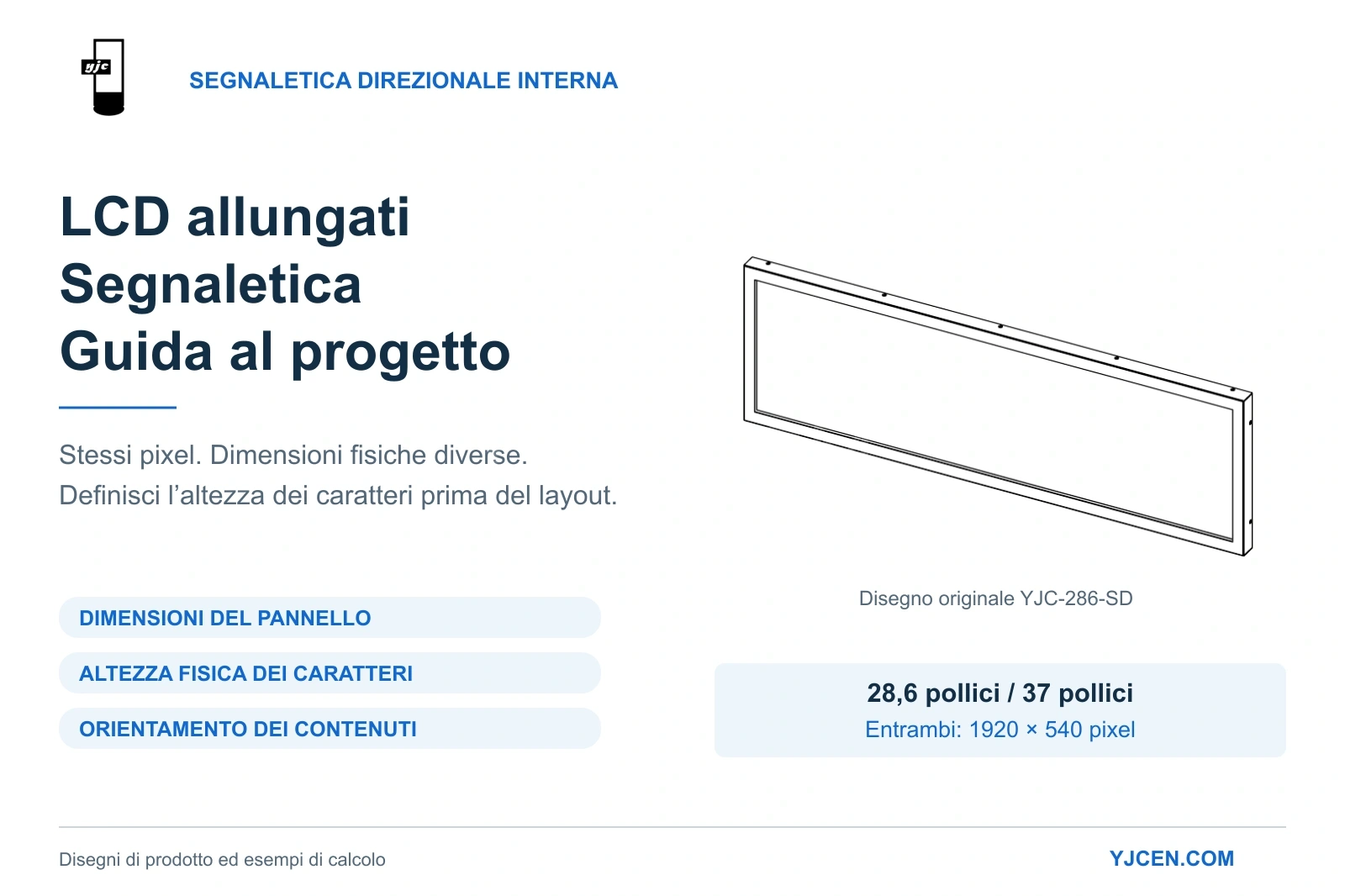

La scelta per l’orientamento interno collega tre decisioni: dimensioni del pannello, altezza fisica dei caratteri e orientamento dei contenuti. La vista del prodotto deriva da un disegno tecnico originale YJCEN.
In breve: Un LCD allungato, in formato a barra, è una soluzione pratica per indicazioni direzionali localizzate negli interni. I dati tecnici YJCEN relativi al nostro display LCD a barra mostrano che i modelli da 28,6 e 37 pollici hanno entrambi una risoluzione nativa di 1920 × 540 pixel. Il modello da 37 pollici non aggiunge pixel alla superficie di lavoro: a parità di altezza in pixel, i caratteri risultano fisicamente più grandi. Adegua tale altezza alla distanza di lettura e alle condizioni di installazione.
1. Definire il compito preciso del punto di orientamento
Assegna a ogni schermo allungato un compito legato alla sua posizione. Deve fornire subito le indicazioni, ad esempio verso l’assistenza clienti o il ritiro ordini a un incrocio, senza richiedere interazione.
Mantieni sempre visibili insieme destinazioni e frecce. Una sequenza pubblicitaria a rotazione costringe gli utenti ad attendere l’informazione utile. Per elenchi consultabili o mappe interattive su più piani, un normale schermo allungato non basta; consulta la nostra guida alla progettazione della segnaletica direzionale digitale.
2. Risoluzione del pannello e dimensioni dell’involucro

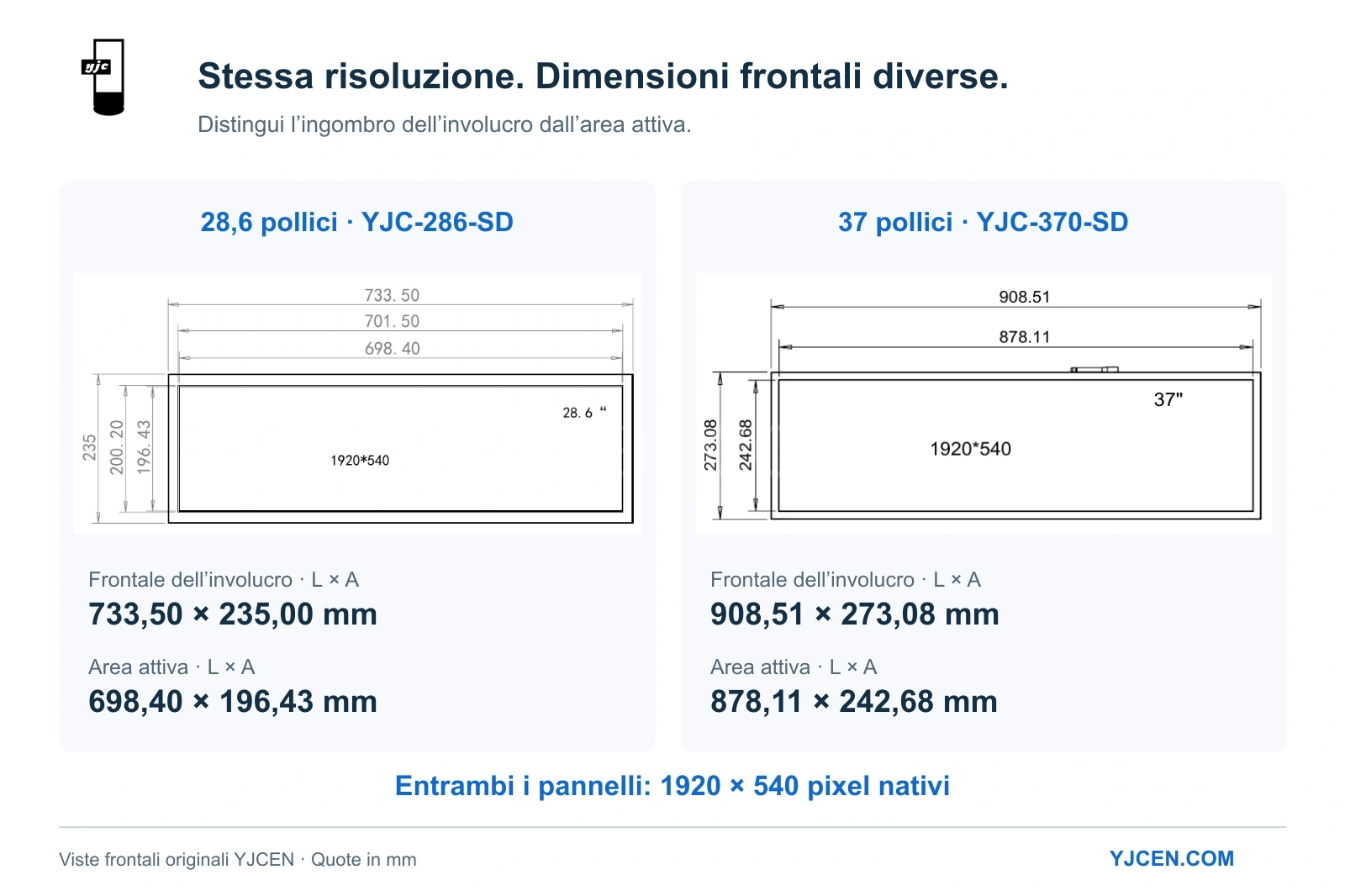

Un errore frequente è presumere che uno schermo più grande offra più pixel. Entrambi i modelli YJCEN da 28,6 e 37 pollici utilizzano un pannello da 1920 × 540. Cambiano l’area attiva fisica e lo spazio richiesto per l’installazione.
| Specifica | Modello da 28,6 pollici (YJC-286-SD) | Modello da 37 pollici (YJC-370-SD) |
|---|---|---|
| Risoluzione nativa del pannello | 1920 × 540 pixel | 1920 × 540 pixel |
| Area attiva (orizzontale L×A) | 698,40 × 196,43 mm | 878,11 × 242,68 mm |
| Frontale dell’involucro (orizzontale L×A) | 733,50 × 235,00 mm | 908,51 × 273,08 mm |
| Orientamento supportato | Verticale o orizzontale | Verticale o orizzontale |
| Ambiente di utilizzo | Interni | Interni |
Fonti tecniche: YJCEN scheda del modello da 28,6 pollici e scheda del modello da 37 pollici.

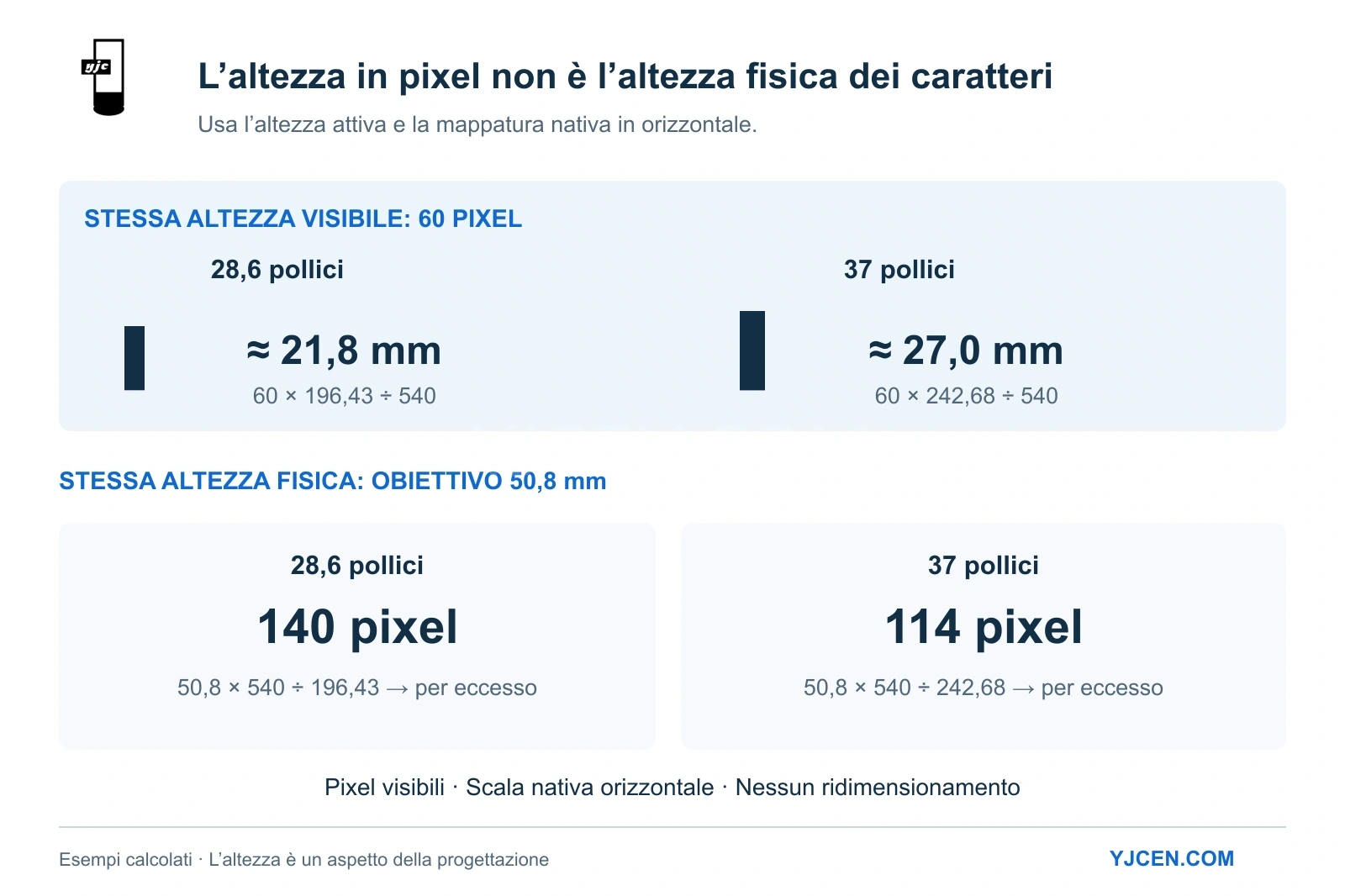

Calcolare l’altezza fisica dei caratteri: Per un’immagine orizzontale mappata sulla risoluzione nativa senza ulteriori ridimensionamenti, calcola l’altezza fisica dai pixel visibili del carattere, non dalla dimensione del font impostata nel software: Altezza fisica (mm) = (altezza visibile del carattere in pixel × altezza attiva dello schermo in mm) ÷ pixel verticali del pannello.
Per un carattere non ridimensionato alto 60 pixel: Modello da 28,6 pollici: 60 × 196,43 ÷ 540 = circa 21,8 mm Modello da 37 pollici: 60 × 242,68 ÷ 540 = circa 27,0 mm
Scegli il modello da 37 pollici quando la distanza di lettura richiede caratteri fisicamente più grandi. Preferisci il 28,6 pollici quando lo spazio sulla parete è limitato.
3. Altezza dei caratteri e distanza di lettura: criteri ADA negli Stati Uniti
Definisci l’altezza fisica richiesta prima di completare il layout. Un font leggibile sul monitor di lavoro può non soddisfare i requisiti quando il display viene installato in alto.
Per le installazioni negli Stati Uniti, le indicazioni dell’U.S. Access Board sulla segnaletica collegano l’altezza dei caratteri alla quota di installazione e alla distanza di lettura. Quando la linea di base supera 70 pollici e arriva fino a 10 piedi dal pavimento, con distanza orizzontale inferiore a 15 piedi, l’altezza minima prevista è di 2 pollici (50,8 mm). La distanza si misura fino a un ostacolo che impedisce di avvicinarsi ulteriormente; l’altezza da sola non dimostra la conformità agli altri requisiti applicabili alla segnaletica.
Pixel necessari per caratteri da 50,8 mm (2 pollici):
| Modello | Calcolo dei pixel necessari | Altezza visibile minima (arrotondata per eccesso) |
|---|---|---|
| 28,6 pollici | 50,8 × 540 ÷ 196,43 | 140 pixel verticali |
| 37 pollici | 50,8 × 540 ÷ 242,68 | 114 pixel verticali |
Per questa altezza di 50,8 mm in orizzontale senza ridimensionamento, il pannello da 37 pollici richiede meno pixel verticali (114 anziché 140). Rimane più spazio in altezza per l’interlinea o per testi bilingui.
4. Superficie logica: layout orizzontale e verticale

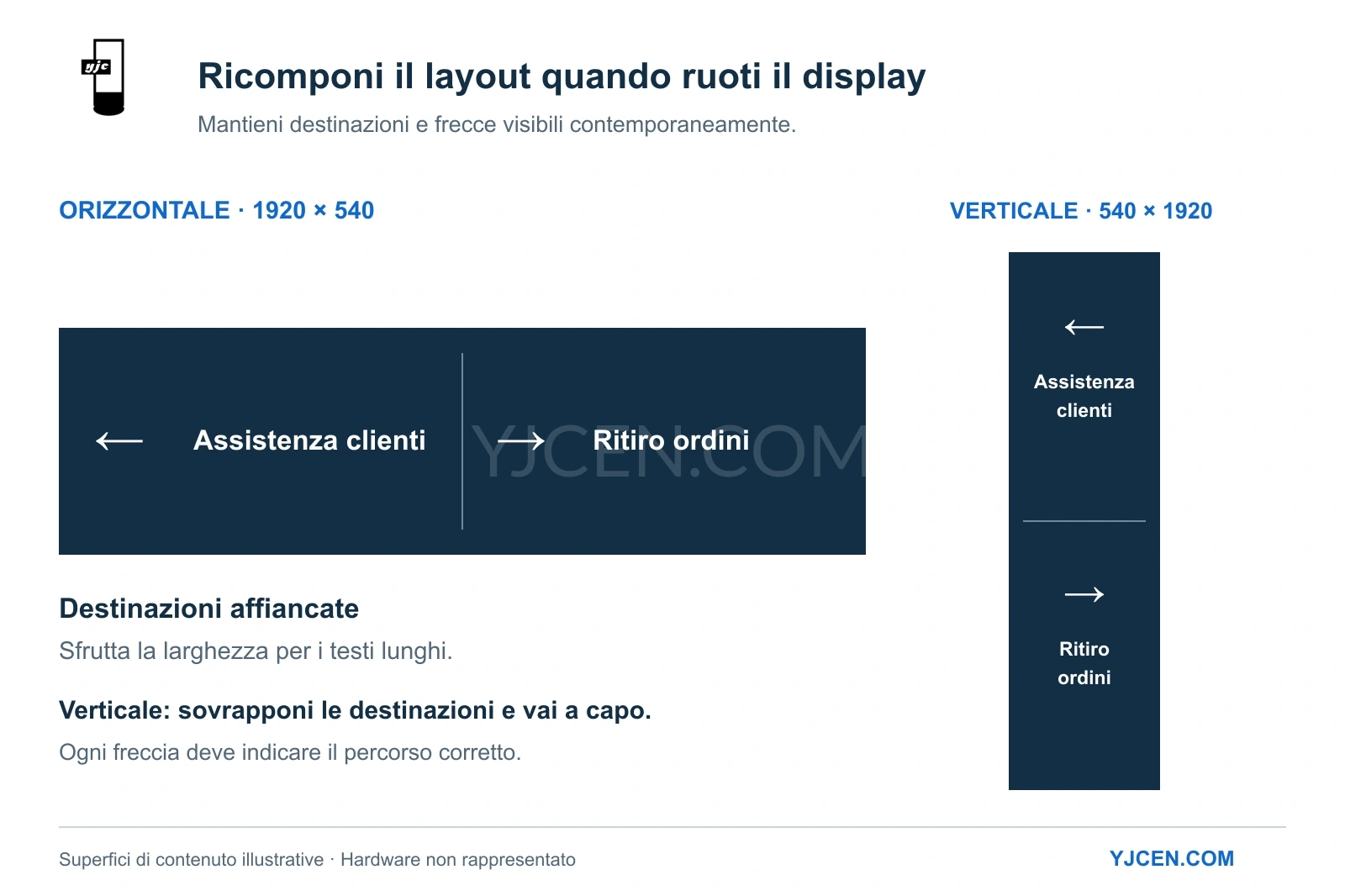

Cambiare orientamento fisico modifica la superficie logica dei contenuti. Un layout orizzontale da 1920 × 540 diventa verticale da 540 × 1920, riducendo molto la lunghezza disponibile per le righe di testo.
| Elemento del layout | 1920 × 540 (orizzontale) | 540 × 1920 (verticale) |
|---|---|---|
| Organizzazione delle destinazioni | Destinazioni affiancate | Destinazioni sovrapposte |
| Posizione delle frecce | Accanto al testo della destinazione | Sopra il testo per sfruttare la larghezza |
| Formattazione delle etichette | Una riga quando il testo rientra | Spesso richiede interruzioni di riga |
Non limitarti a ruotare un’immagine orizzontale già pronta. Ricomponi il layout verticale e conserva il corretto orientamento delle frecce rispetto ai luoghi. Le indicazioni essenziali devono essere comprensibili senza affidarsi soltanto al colore, secondo il principio delle linee guida W3C sull’accessibilità.
5. Configurazione della riproduzione e integrazione di rete
I modelli YJCEN allungati da 28,6 e 37 pollici utilizzano Android 11, caricamento dei contenuti via USB e connettività Wi-Fi/LAN. La configurazione documentata riproduce tramite Android integrato; le schede di questi modelli non elencano un ingresso HDMI.
Controlli sui contenuti prima della messa in servizio:
- Mappatura della superficie: Visualizza un’immagine di prova a piena risoluzione (1920×540 o 540×1920), con riferimenti agli angoli e indicazione del lato superiore, per controllare orientamento e scala.
- Verifica dei bordi: Assicurati che la cornice non tagli nomi delle destinazioni o punte di freccia importanti.
- Leggibilità fisica: Misura l’altezza dei caratteri sull’area attiva del display installato, anziché affidarti al valore del font nel software.
- Prova di riavvio: Dopo un riavvio pianificato, verifica il ripristino dell’applicazione, dell’orientamento e dei contenuti previsti; documenta le impostazioni di avvio necessarie.
Per approfondire i problemi di ridimensionamento o rotazione, consulta la nostra guida ai rapporti d’aspetto per il digital signage.
