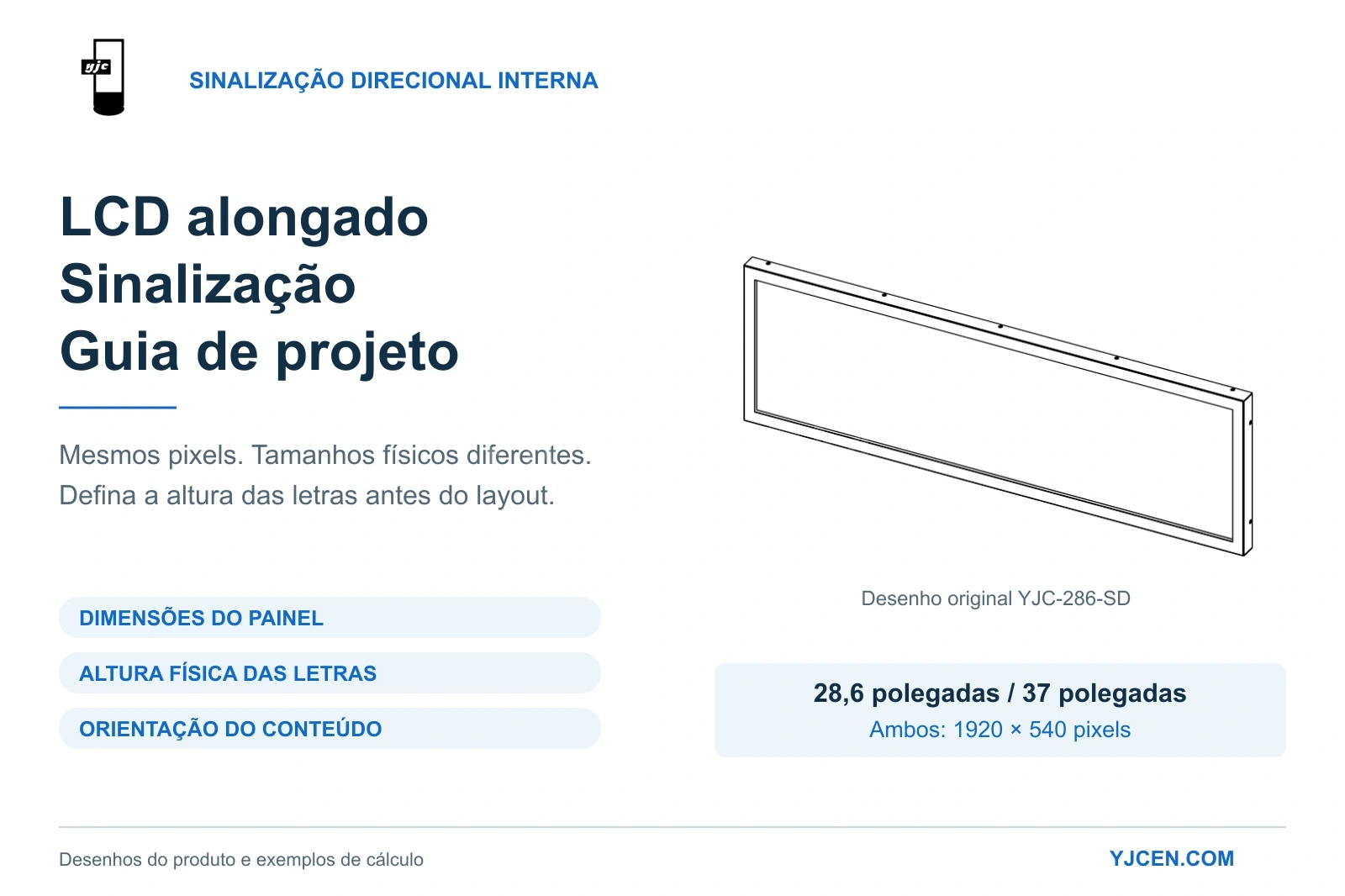

A escolha para orientação interna reúne três decisões: dimensões do painel, altura física das letras e orientação do conteúdo. A vista do produto vem de um desenho técnico original da YJCEN.
Resposta direta: Uma tela LCD alongada, em formato de barra, é uma opção prática para orientar pessoas em pontos específicos de ambientes internos. Os dados técnicos da YJCEN para nossa tela LCD em formato de barra mostram que os modelos de 28,6 e 37 polegadas têm a mesma resolução nativa de 1920 × 540 pixels. O modelo de 37 polegadas não acrescenta pixels à área de composição: com a mesma altura em pixels, as letras ficam fisicamente maiores. Ajuste essa altura à distância de leitura e às condições de instalação.
1. Defina a função de orientação de cada ponto
Atribua a cada tela uma tarefa específica para o local. Ela deve indicar imediatamente o caminho, por exemplo, para atendimento ao cliente ou retirada de pedidos em um cruzamento, sem exigir interação.
Mantenha os nomes dos destinos e as setas visíveis ao mesmo tempo. Uma sequência de anúncios obriga o usuário a esperar a informação necessária. Para diretórios pesquisáveis ou mapas interativos de vários andares, uma tela alongada convencional não basta; consulte nosso guia de planejamento de sinalização direcional digital.

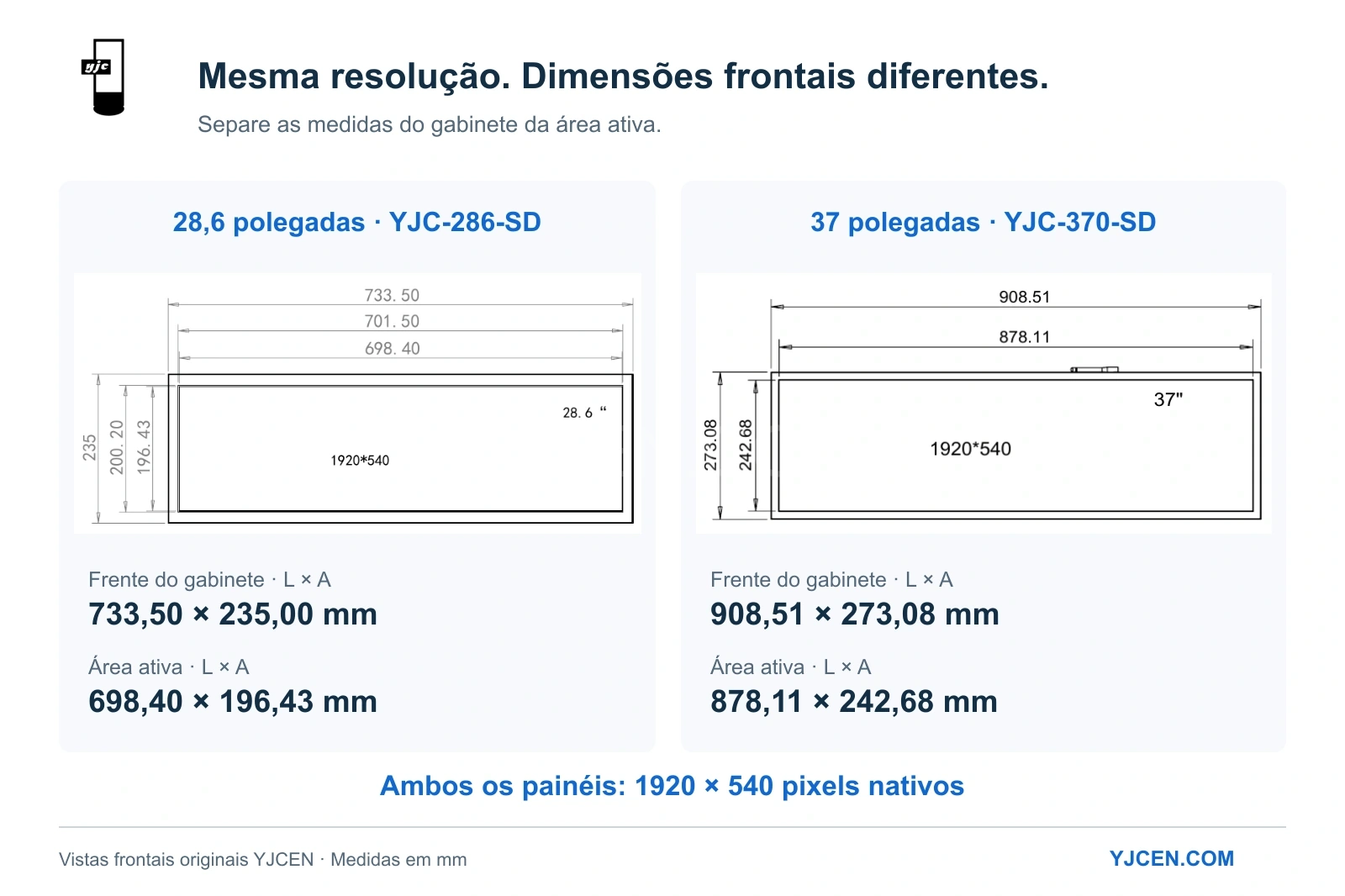

2. Resolução do painel e dimensões do gabinete
Um erro comum é associar uma tela maior a uma quantidade maior de pixels. Os modelos YJCEN de 28,6 e 37 polegadas usam painéis de 1920 × 540. A diferença está na área ativa física e no espaço necessário para a instalação.
| Especificação | Modelo de 28,6 polegadas (YJC-286-SD) | Modelo de 37 polegadas (YJC-370-SD) |
|---|---|---|
| Resolução nativa do painel | 1920 × 540 pixels | 1920 × 540 pixels |
| Área ativa (horizontal L×A) | 698,40 × 196,43 mm | 878,11 × 242,68 mm |
| Frente do gabinete (horizontal L×A) | 733,50 × 235,00 mm | 908,51 × 273,08 mm |
| Orientação compatível | Vertical ou horizontal | Vertical ou horizontal |
| Ambiente de uso | Interno | Interno |
Fontes técnicas: YJCEN ficha técnica do modelo de 28,6 polegadas e ficha técnica do modelo de 37 polegadas.

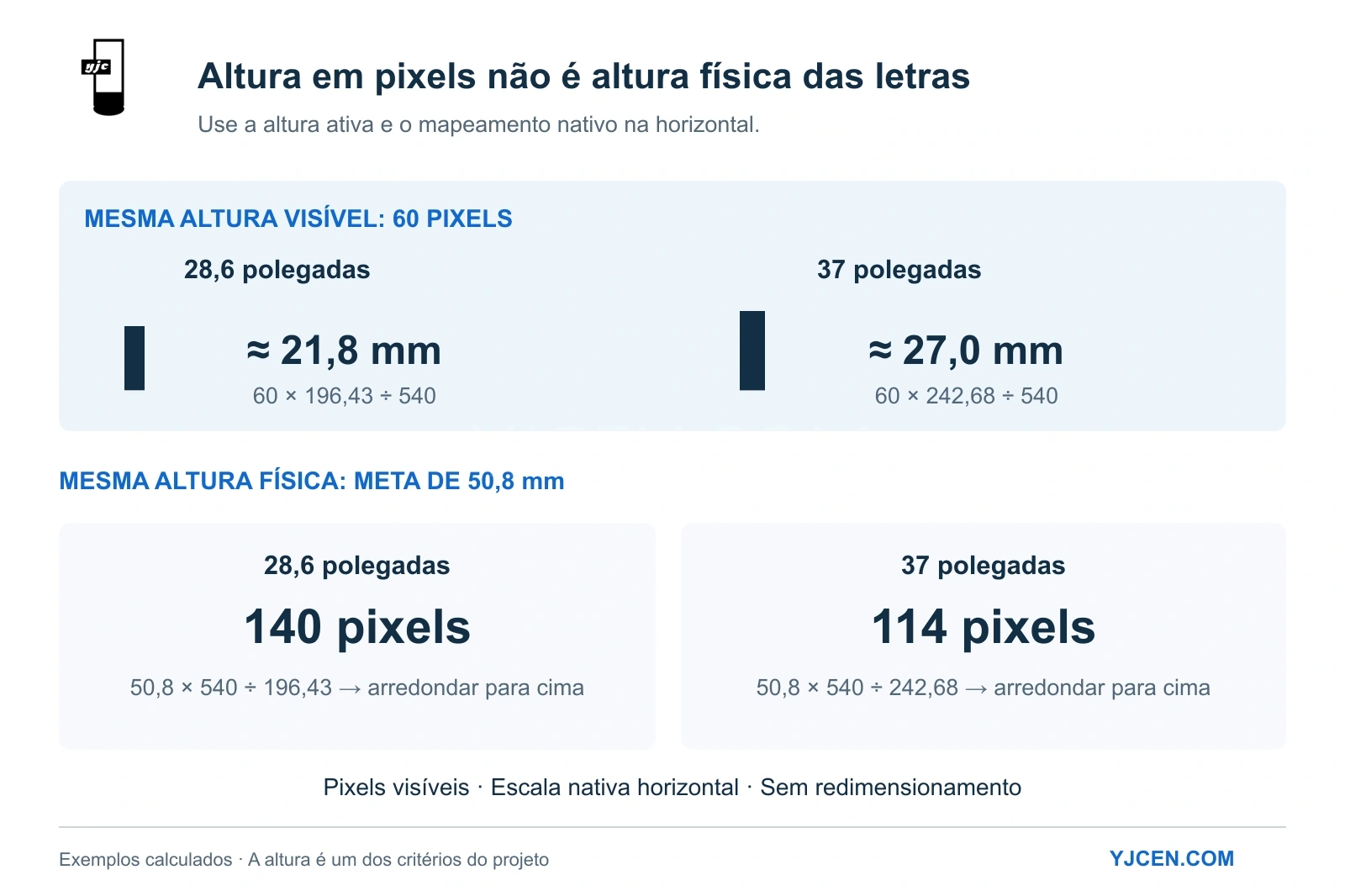

Calcule a altura física dos caracteres: Para uma imagem horizontal mapeada à resolução nativa sem redimensionamento adicional, calcule a altura física pelos pixels visíveis da letra, não pelo tamanho da fonte definido no software: Altura física (mm) = (altura visível da letra em pixels × altura ativa da tela em mm) ÷ pixels verticais do painel.
Para uma letra sem redimensionamento com 60 pixels de altura: Modelo de 28,6 polegadas: 60 × 196,43 ÷ 540 = aprox. 21,8 mm Modelo de 37 polegadas: 60 × 242,68 ÷ 540 = aprox. 27,0 mm
Escolha o modelo de 37 polegadas quando a distância de leitura exigir letras fisicamente maiores. Prefira o de 28,6 polegadas quando houver pouco espaço na parede.
3. Altura dos caracteres e distância de leitura: critérios ADA nos EUA
Defina a altura física necessária antes de concluir o layout. Uma fonte legível no monitor de trabalho pode não atender aos requisitos após a instalação em uma posição elevada.
Para projetos nos Estados Unidos, as orientações do U.S. Access Board para sinalização relacionam a altura dos caracteres à posição e à distância de leitura. Quando a linha de base fica acima de 70 polegadas e até 10 pés do piso, com distância horizontal inferior a 15 pés, a altura mínima especificada é de 2 polegadas (50,8 mm). Essa distância é medida até um obstáculo que impede maior aproximação; somente a altura não comprova atendimento aos demais requisitos aplicáveis à sinalização.
Pixels necessários para caracteres de 50,8 mm (2 polegadas):
| Modelo | Cálculo dos pixels necessários | Altura visível mínima (arredondada para cima) |
|---|---|---|
| 28,6 polegadas | 50,8 × 540 ÷ 196,43 | 140 pixels verticais |
| 37 polegadas | 50,8 × 540 ÷ 242,68 | 114 pixels verticais |
Para essa meta de 50,8 mm no modo horizontal sem redimensionamento, o painel de 37 polegadas utiliza menos pixels verticais (114 contra 140). Assim, sobra mais altura para espaçamento entre linhas ou texto em dois idiomas.

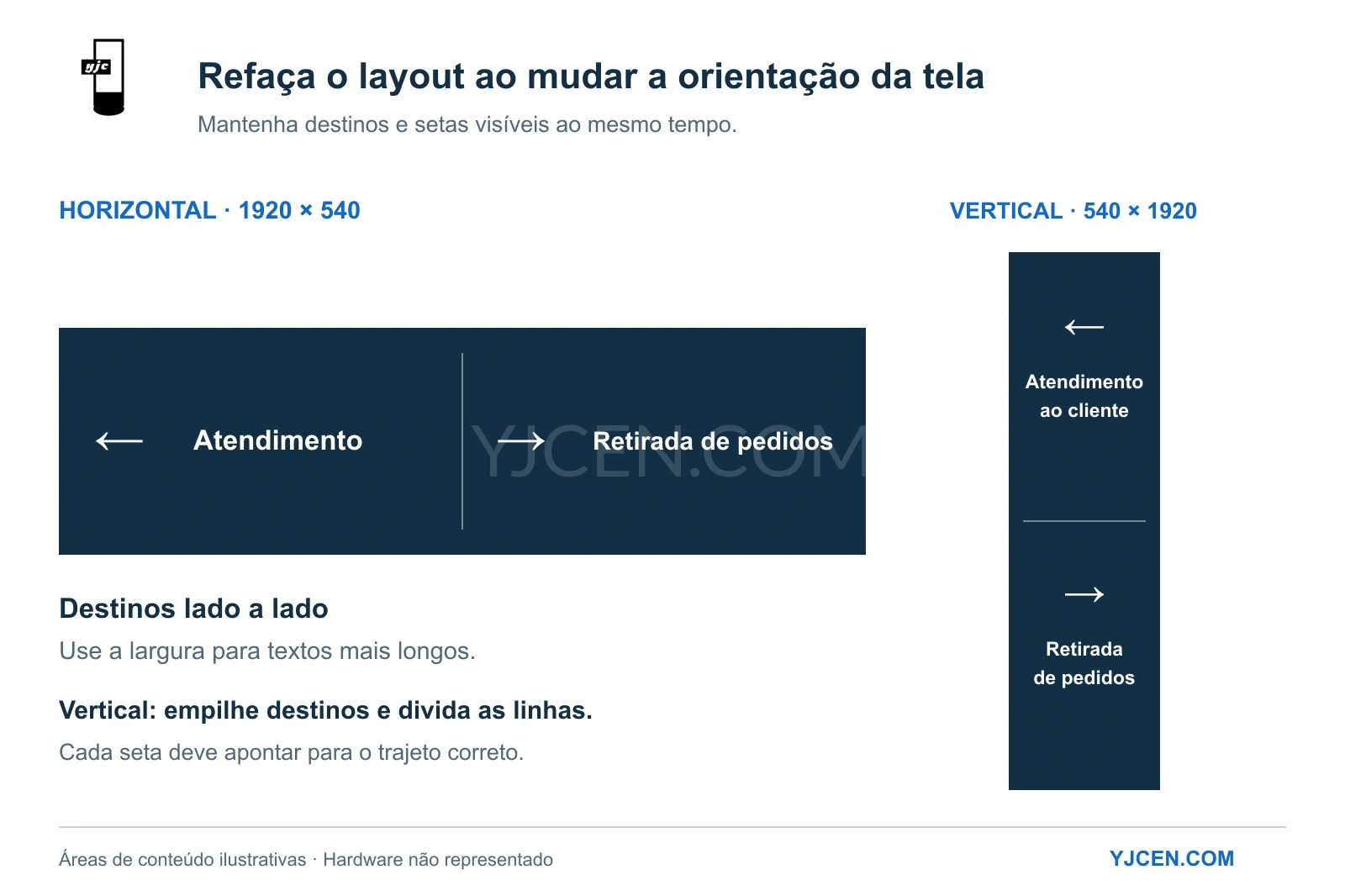

4. Área lógica: layouts horizontal e vertical
Mudar a orientação física altera a área lógica do conteúdo. Um layout horizontal de 1920 × 540 passa a 540 × 1920 na vertical, reduzindo bastante a largura disponível para cada linha de texto.
| Elemento do layout | 1920 × 540 (horizontal) | 540 × 1920 (vertical) |
|---|---|---|
| Organização dos destinos | Destinos lado a lado | Destinos empilhados |
| Posição das setas | Ao lado do nome do destino | Acima do nome para aproveitar a largura |
| Formatação dos textos | Uma linha quando o texto couber | Geralmente exige quebras de linha |
Não basta girar uma imagem horizontal pronta. Refaça o layout vertical mantendo as setas coerentes com os caminhos reais. As informações essenciais também devem ser compreensíveis sem depender apenas da cor, conforme o princípio das diretrizes de acessibilidade do W3C.
5. Configuração da reprodução e integração à rede
Os modelos alongados YJCEN de 28,6 e 37 polegadas usam Android 11, com carregamento de mídia via USB e conectividade Wi-Fi/LAN. A configuração documentada reproduz pelo Android integrado; as fichas desses modelos não listam entrada HDMI.
Verificações do conteúdo antes da implantação:
- Mapeamento da área: Exiba uma imagem de teste em resolução completa (1920×540 ou 540×1920), com marcas nos cantos e indicação do lado superior, para conferir orientação e escala.
- Verificação das bordas: Confira se a moldura não corta nomes de destinos nem pontas de setas importantes.
- Legibilidade física: Meça a altura dos caracteres na área ativa da tela instalada, em vez de se basear no tamanho de fonte do software.
- Teste de reinicialização: Após uma reinicialização planejada, verifique a restauração do aplicativo, da orientação e do conteúdo previstos; registre as configurações de inicialização necessárias.
Para aprofundar questões de escala ou rotação, consulte nosso guia de proporção de tela para sinalização digital.
Precisa de telas alongadas para seu projeto de integração?
Ao consultar sobre telas LCD ultrawide, informe à nossa equipe técnica a altura de montagem, as dimensões disponíveis, a distância de leitura e os requisitos de sistema operacional e CMS.
Com essas informações, a YJCEN pode adequar a área ativa à altura física de caracteres especificada e preparar uma cotação precisa para o projeto.
