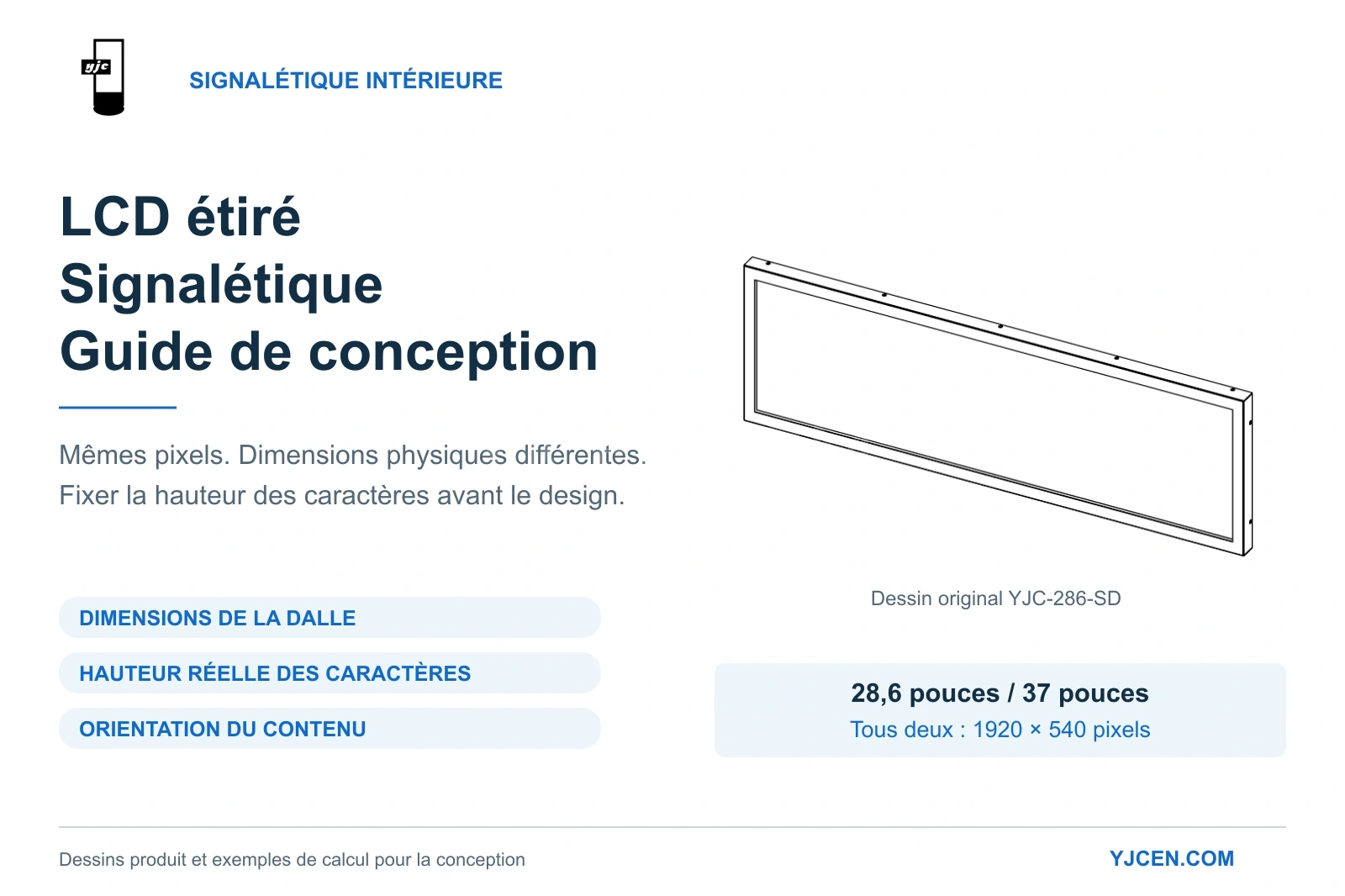

Le choix d’un écran de signalétique intérieure associe dimensions de la dalle, hauteur réelle des caractères et orientation du contenu. La vue produit provient d’un dessin technique original de YJCEN.
L’essentiel : Un écran LCD étiré, au format bandeau, convient aux indications directionnelles localisées en intérieur. Les données techniques YJCEN relatives à notre écran LCD au format bandeau indiquent que les modèles de 28,6 et 37 pouces offrent tous deux une résolution native de 1920 × 540 pixels. Le modèle de 37 pouces n’ajoute donc pas de pixels : à hauteur identique en pixels, il affiche des caractères physiquement plus grands. Adaptez cette hauteur à la distance de lecture et aux conditions d’installation.
1. Définir la fonction précise de chaque écran directionnel
Attribuez à chaque écran étiré une tâche liée à son emplacement. Il doit orienter immédiatement les visiteurs, par exemple vers le service clients ou le retrait des commandes à une intersection, sans leur demander d’interagir.
Les noms des destinations et les flèches doivent rester visibles ensemble. Une boucle publicitaire oblige les visiteurs à attendre l’information utile. Pour un annuaire consultable ou des plans d’étages interactifs, un écran étiré standard ne suffit pas ; consultez notre guide de conception d’un système d’orientation numérique.
2. Distinguer la résolution de la dalle des dimensions du boîtier

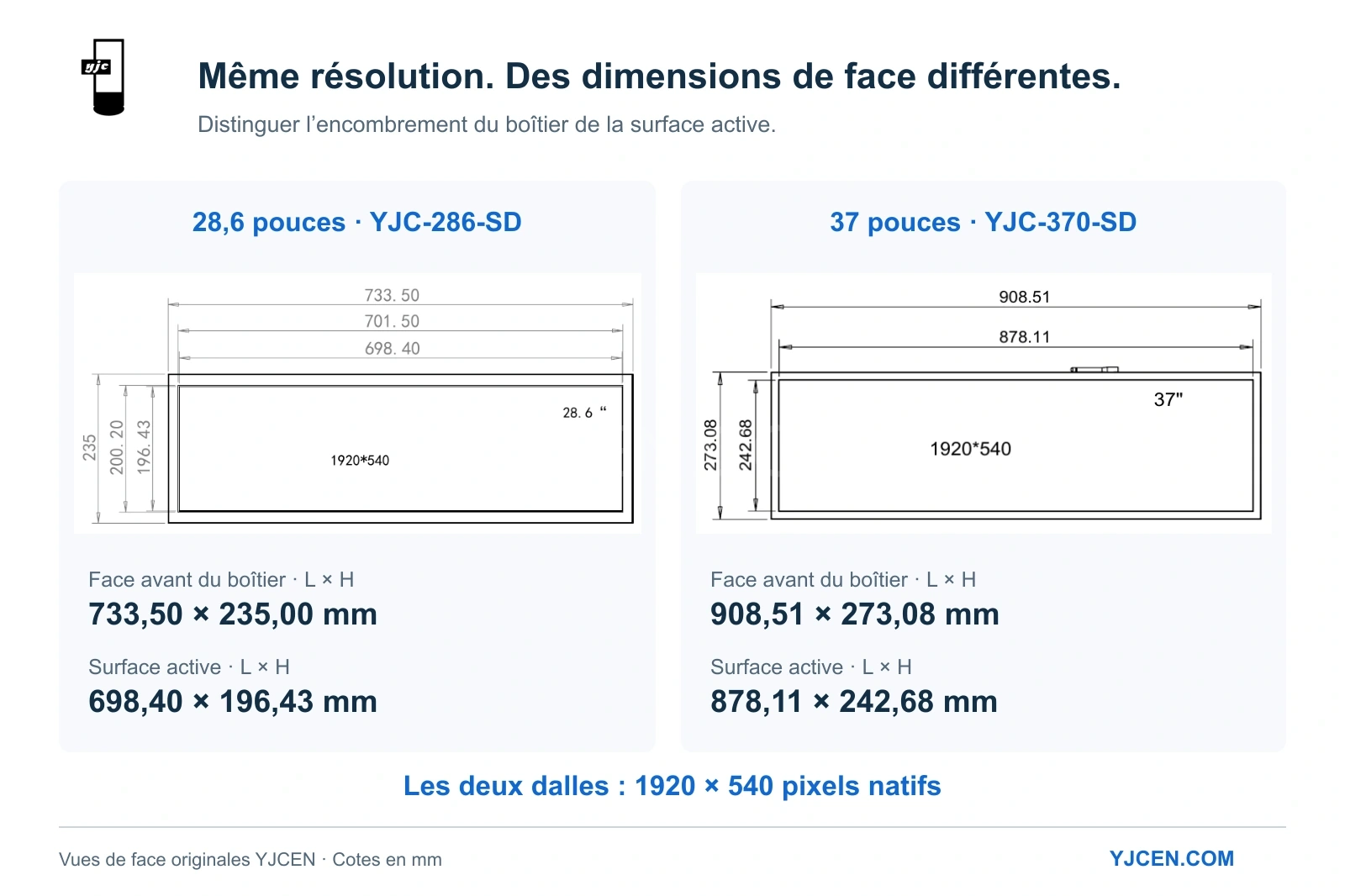

Une erreur fréquente consiste à associer une diagonale supérieure à davantage de pixels. Les modèles YJCEN de 28,6 et 37 pouces possèdent tous deux une dalle de 1920 × 540 pixels. La différence porte sur la surface d’affichage réelle et l’encombrement à prévoir.
| Caractéristique | Modèle 28,6 pouces (YJC-286-SD) | Modèle 37 pouces (YJC-370-SD) |
|---|---|---|
| Résolution native de la dalle | 1920 × 540 pixels | 1920 × 540 pixels |
| Surface active (paysage L×H) | 698,40 × 196,43 mm | 878,11 × 242,68 mm |
| Face avant du boîtier (paysage L×H) | 733,50 × 235,00 mm | 908,51 × 273,08 mm |
| Orientation prise en charge | Portrait ou paysage | Portrait ou paysage |
| Environnement d’utilisation | Intérieur | Intérieur |
Sources techniques : YJCEN fiche du modèle 28,6 pouces et fiche du modèle 37 pouces.

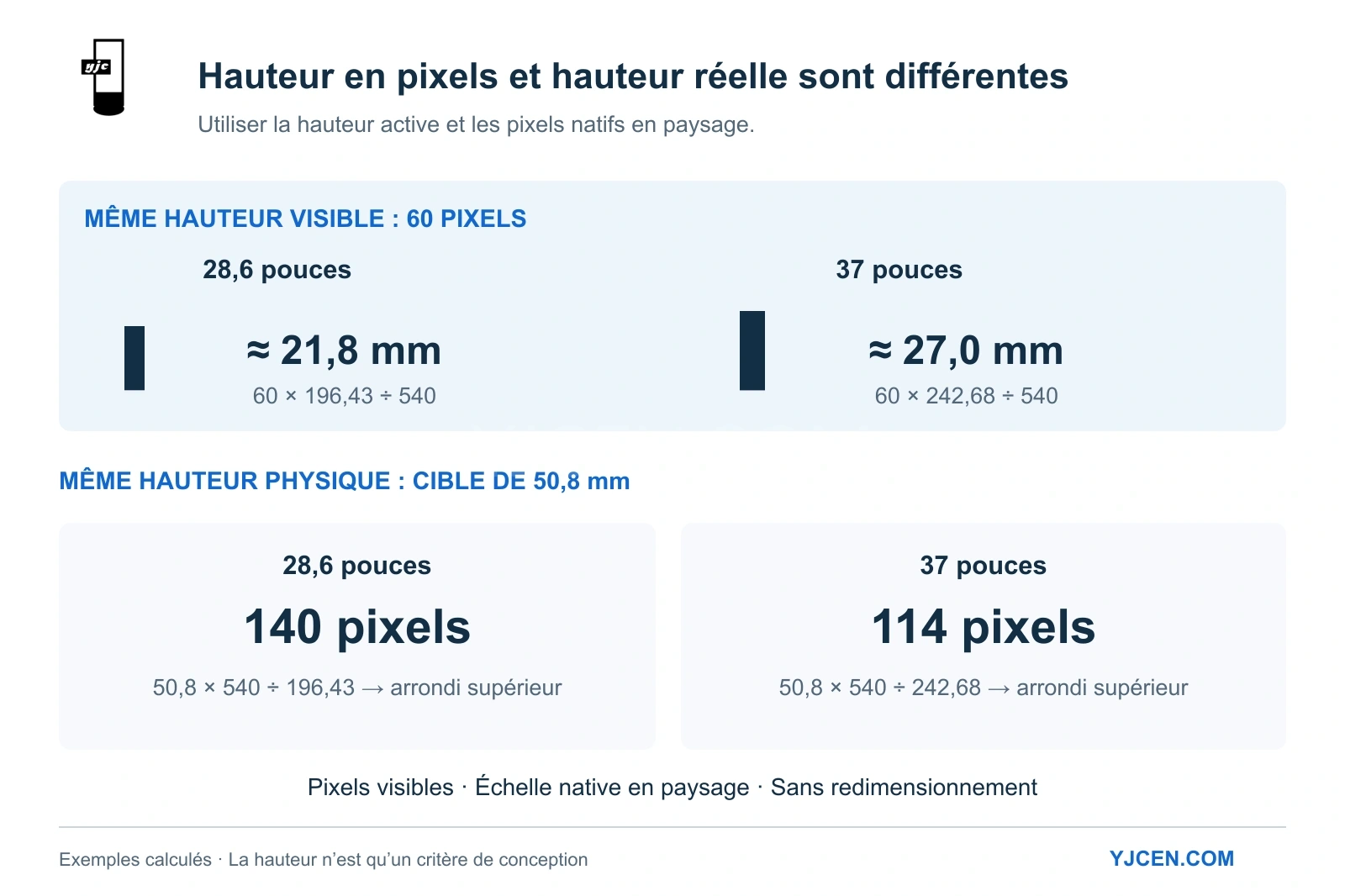

Calculer la hauteur réelle des caractères : Pour une image paysage affichée à la résolution native, sans redimensionnement supplémentaire, calculez la hauteur physique à partir des pixels visibles du caractère et non de la taille de police définie dans le logiciel : Hauteur physique (mm) = (hauteur visible du caractère en pixels × hauteur active de l’écran en mm) ÷ nombre de pixels verticaux de la dalle.
Pour un caractère non redimensionné de 60 pixels de haut : Modèle 28,6 pouces : 60 × 196,43 ÷ 540 = environ 21,8 mm Modèle 37 pouces : 60 × 242,68 ÷ 540 = environ 27,0 mm
Choisissez le modèle 37 pouces si la distance de lecture exige des caractères physiquement plus grands. Privilégiez le 28,6 pouces lorsque l’espace mural est limité.
3. Hauteur des caractères et distance de lecture : exigences ADA aux États-Unis
Fixez la hauteur réelle nécessaire avant de finaliser la mise en page. Une police lisible sur un poste de travail peut ne plus répondre aux exigences une fois l’écran installé en hauteur.
Pour les projets aux États-Unis, les recommandations de l’U.S. Access Board sur la signalétique relient la hauteur des caractères à leur position et à la distance de lecture. Lorsque leur ligne de base se situe au-dessus de 70 pouces et jusqu’à 10 pieds du sol, avec une distance horizontale inférieure à 15 pieds, la hauteur minimale prescrite est de 2 pouces (50,8 mm). Cette distance est mesurée jusqu’à un obstacle empêchant de s’approcher davantage ; la hauteur seule ne garantit pas le respect des autres exigences applicables à la signalétique.
Pixels nécessaires pour des caractères de 50,8 mm (2 pouces) :
| Modèle | Calcul du nombre de pixels | Hauteur visible minimale (arrondie au supérieur) |
|---|---|---|
| 28,6 pouces | 50,8 × 540 ÷ 196,43 | 140 pixels verticaux |
| 37 pouces | 50,8 × 540 ÷ 242,68 | 114 pixels verticaux |
Pour cette cible de 50,8 mm en paysage sans redimensionnement, la dalle de 37 pouces utilise moins de pixels verticaux (114 contre 140). Il reste ainsi davantage de hauteur pour l’interligne ou un affichage bilingue.
4. Surface logique : mise en page paysage ou portrait

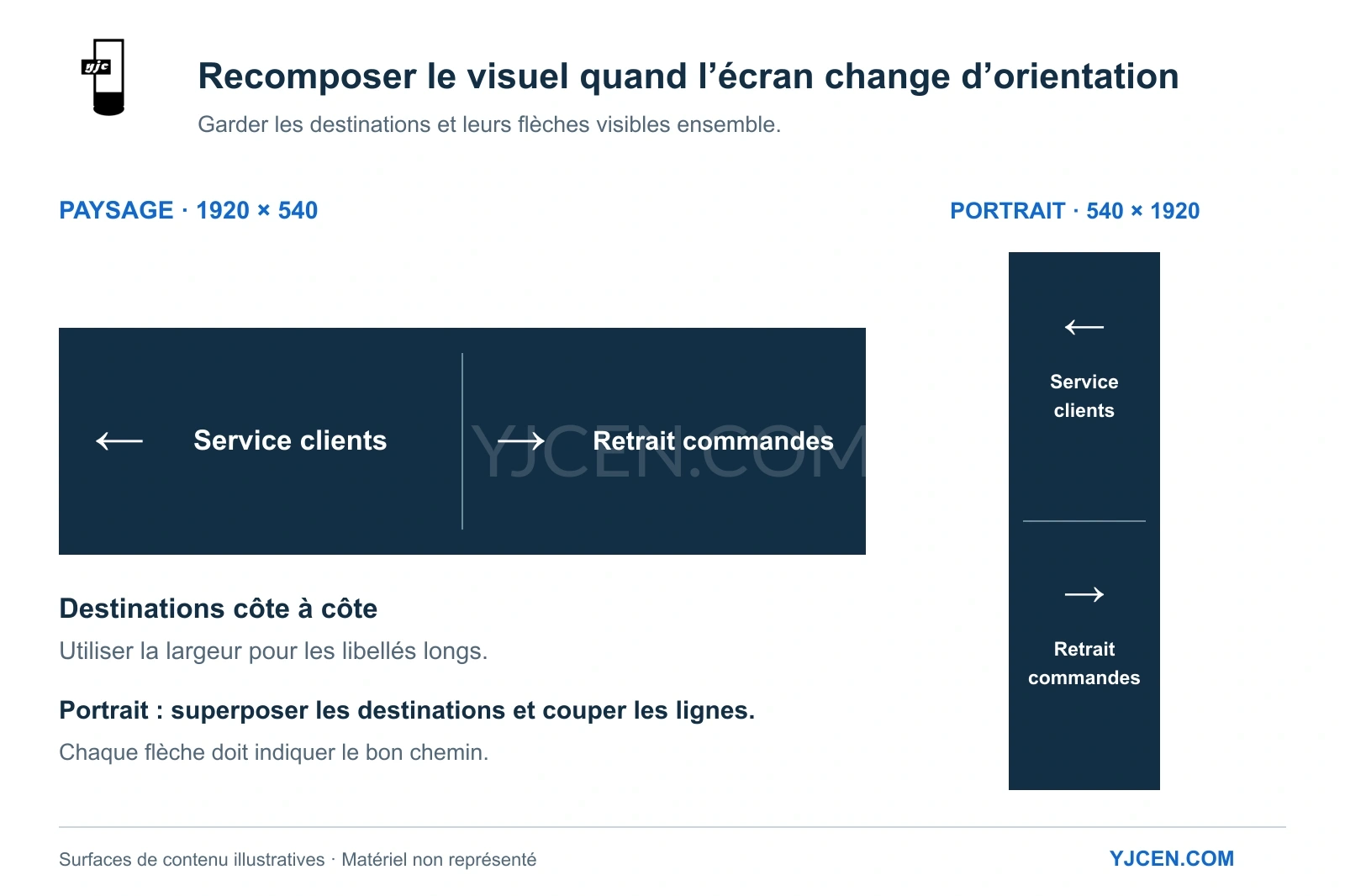

La rotation physique modifie la surface logique de composition. Un espace de 1920 × 540 en paysage devient 540 × 1920 en portrait, ce qui réduit fortement la longueur disponible pour les lignes de texte.
| Élément de mise en page | 1920 × 540 (paysage) | 540 × 1920 (portrait) |
|---|---|---|
| Organisation des destinations | Destinations côte à côte | Destinations superposées |
| Position des flèches | À côté du nom de la destination | Au-dessus du nom pour préserver la largeur du texte |
| Présentation des libellés | Une seule ligne lorsque le texte tient | Retours à la ligne souvent nécessaires |
Ne vous contentez pas de faire pivoter une image paysage terminée. Recomposez le visuel en portrait pour conserver des flèches cohérentes avec les lieux. Les indications essentielles doivent également rester compréhensibles sans dépendre uniquement de la couleur, conformément au principe présenté dans les recommandations d’accessibilité du W3C.
5. Configuration de lecture et intégration réseau
Les écrans étirés YJCEN de 28,6 et 37 pouces fonctionnent sous Android 11, avec chargement des médias par USB et connectivité Wi-Fi/LAN. La configuration documentée utilise le lecteur Android intégré ; les fiches de ces modèles ne mentionnent pas d’entrée HDMI.
Vérifications du contenu avant déploiement :
- Correspondance de la surface d’affichage : Affichez une mire à pleine résolution (1920×540 ou 540×1920), avec repères dans les coins et indication du haut, pour contrôler l’orientation et l’échelle.
- Vérification des bords : Assurez-vous que le cadre ne masque aucun nom de destination ni pointe de flèche importante.
- Lisibilité physique : Mesurez la hauteur des caractères sur la surface active de l’écran installé, sans vous fier uniquement à la taille de police du logiciel.
- Essai de redémarrage : Après un redémarrage prévu, vérifiez le rétablissement de l’application, de l’orientation et des contenus attendus ; consignez les réglages de démarrage nécessaires.
Pour approfondir les questions de mise à l’échelle ou de rotation, consultez notre guide des rapports d’image pour l’affichage dynamique.
