يربط اختيار شاشة الإرشاد الداخلي بين أبعاد اللوحة وارتفاع الحروف الفعلي واتجاه المحتوى. ويمثل شكل المنتج رسمًا هندسيًا أصليًا من YJCEN.
الخلاصة العملية: تُعد شاشة LCD المستطيلة ذات الشكل الشريطي خيارًا عمليًا لإظهار اتجاهات محددة داخل المباني. وتوضح بيانات YJCEN الفنية الخاصة بمنتج شاشة LCD شريطية أن الطرازين بمقاسي 28.6 و37 بوصة يشتركان في دقة أصلية تبلغ 1920 × 540 بكسل. لذلك لا يضيف طراز 37 بوصة بكسلات إلى مساحة المحتوى، لكنه يعرض حروفًا أكبر فعليًا عند استخدام ارتفاع البكسل نفسه. اختر ارتفاع الحروف بما يناسب مسافة القراءة ومتطلبات التركيب.
1. تحديد مهمة الإرشاد الأساسية
خصص لكل شاشة مستطيلة مهمة مرتبطة بموقعها. ينبغي أن توضح الاتجاه فورًا، مثل توجيه الزوار إلى خدمة العملاء أو استلام الطلبات عند تقاطع الممرات، دون الحاجة إلى التفاعل معها.
اعرض أسماء الوجهات والأسهم في الوقت نفسه. فتدوير الإعلانات يجبر الزائر على انتظار معلومات الاتجاه. وإذا كان المشروع يتطلب دليلًا قابلًا للبحث أو خرائط تفاعلية لعدة طوابق، فلن تكفي شاشة مستطيلة تقليدية وحدها؛ راجع دليل تخطيط أنظمة الإرشاد الرقمي.

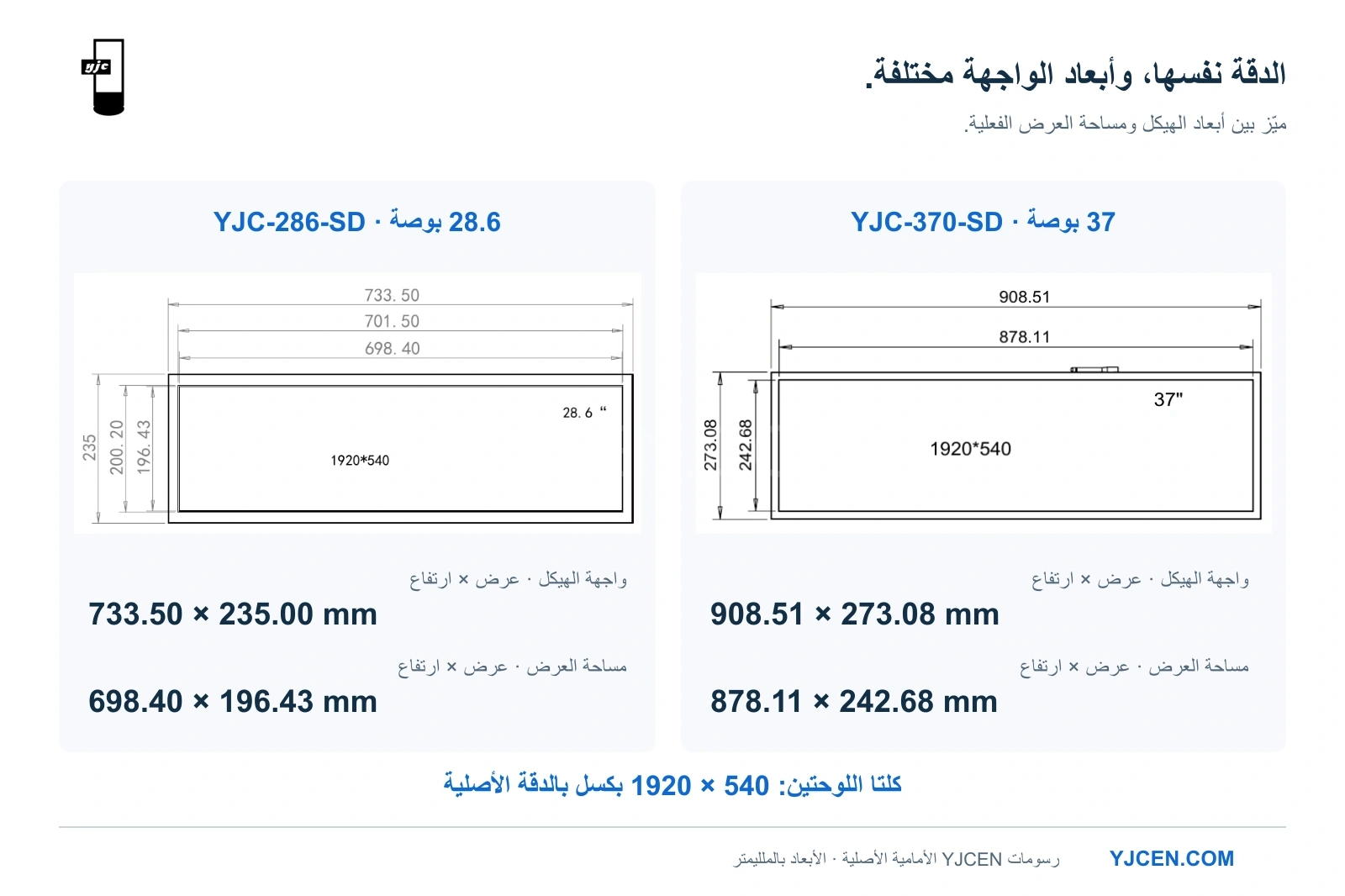

2. دقة اللوحة مقابل الأبعاد الفعلية للهيكل
من الأخطاء الشائعة افتراض أن الشاشة الأكبر توفر عددًا أكبر من البكسلات. يستخدم طرازا YJCEN بمقاسي 28.6 و37 بوصة لوحة بدقة 1920 × 540. ويكمن الفرق في مساحة العرض الفعلية والمساحة المطلوبة للتركيب.
| المواصفة | طراز 28.6 بوصة (YJC-286-SD) | طراز 37 بوصة (YJC-370-SD) |
|---|---|---|
| الدقة الأصلية للوحة | 1920 × 540 بكسل | 1920 × 540 بكسل |
| مساحة العرض الفعلية (أفقي، عرض×ارتفاع) | 698.40 × 196.43 مم | 878.11 × 242.68 مم |
| واجهة الهيكل (أفقي، عرض×ارتفاع) | 733.50 × 235.00 مم | 908.51 × 273.08 مم |
| اتجاه العرض المدعوم | رأسي أو أفقي | رأسي أو أفقي |
| بيئة الاستخدام | داخلية | داخلية |
مصادر البيانات الفنية: YJCEN مواصفات طراز 28.6 بوصة و مواصفات طراز 37 بوصة.

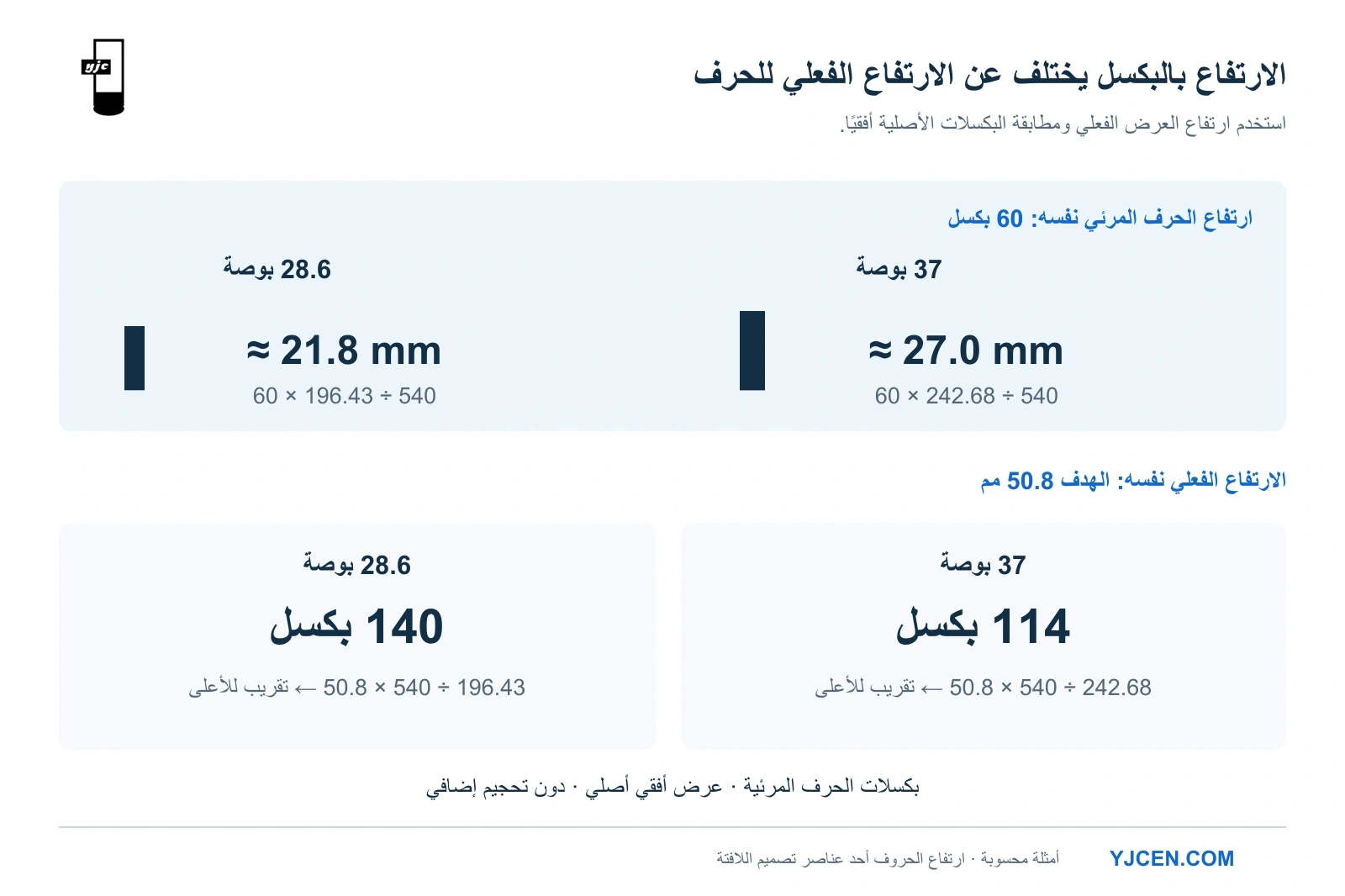

حساب الارتفاع الفعلي للحروف: عند عرض صورة أفقية بالدقة الأصلية للوحة دون تحجيم إضافي، احسب الارتفاع الفعلي من بكسلات الحرف المرئية، لا من حجم الخط المحدد في البرنامج: الارتفاع الفعلي (مم) = (ارتفاع الحرف المرئي بالبكسل × ارتفاع مساحة العرض الفعلية بالملليمتر) ÷ عدد بكسلات اللوحة رأسيًا.
لحرف غير محجّم يبلغ ارتفاعه 60 بكسل: طراز 28.6 بوصة: 60 × 196.43 ÷ 540 = نحو 21.8 مم طراز 37 بوصة: 60 × 242.68 ÷ 540 = نحو 27.0 مم
اختر طراز 37 بوصة عندما تتطلب مسافة القراءة حروفًا أكبر فعليًا. ويفضل طراز 28.6 بوصة عندما تكون مساحة الجدار محدودة.
3. ارتفاع الحروف ومسافة القراءة وفق معايير ADA الأمريكية
حدد ارتفاع الحروف الفعلي المطلوب قبل اعتماد التصميم. فقد يبدو الخط واضحًا على شاشة العمل، لكنه لا يحقق المتطلبات بعد تركيب الشاشة في موضع مرتفع.
في المشاريع داخل الولايات المتحدة، تربط إرشادات مجلس إمكانية الوصول الأمريكي للافتات ارتفاع الحروف بارتفاع تركيبها ومسافة قراءتها. إذا كان خط أساس الحروف أعلى من 70 بوصة وحتى 10 أقدام عن الأرض، وكانت مسافة القراءة الأفقية أقل من 15 قدمًا، فالحد الأدنى المحدد لارتفاع الحروف هو 2 بوصة (50.8 مم). وتُقاس المسافة إلى عائق يمنع الاقتراب أكثر؛ ولا يكفي ارتفاع الحروف وحده لإثبات استيفاء بقية المتطلبات المنطبقة على اللافتة.
عدد البكسلات لحروف بارتفاع 50.8 مم (2 بوصة):
| الطراز | حساب البكسلات المطلوبة | الحد الأدنى للارتفاع المرئي (مع التقريب للأعلى) |
|---|---|---|
| 28.6 بوصة | 50.8 × 540 ÷ 196.43 | 140 بكسل رأسيًا |
| 37 بوصة | 50.8 × 540 ÷ 242.68 | 114 بكسل رأسيًا |
لتحقيق ارتفاع 50.8 مم في تصميم أفقي غير محجّم، تستخدم لوحة 37 بوصة بكسلات رأسية أقل (114 مقابل 140). وبذلك تتبقى مساحة رأسية أكبر لتباعد السطور أو للنص بلغتين.

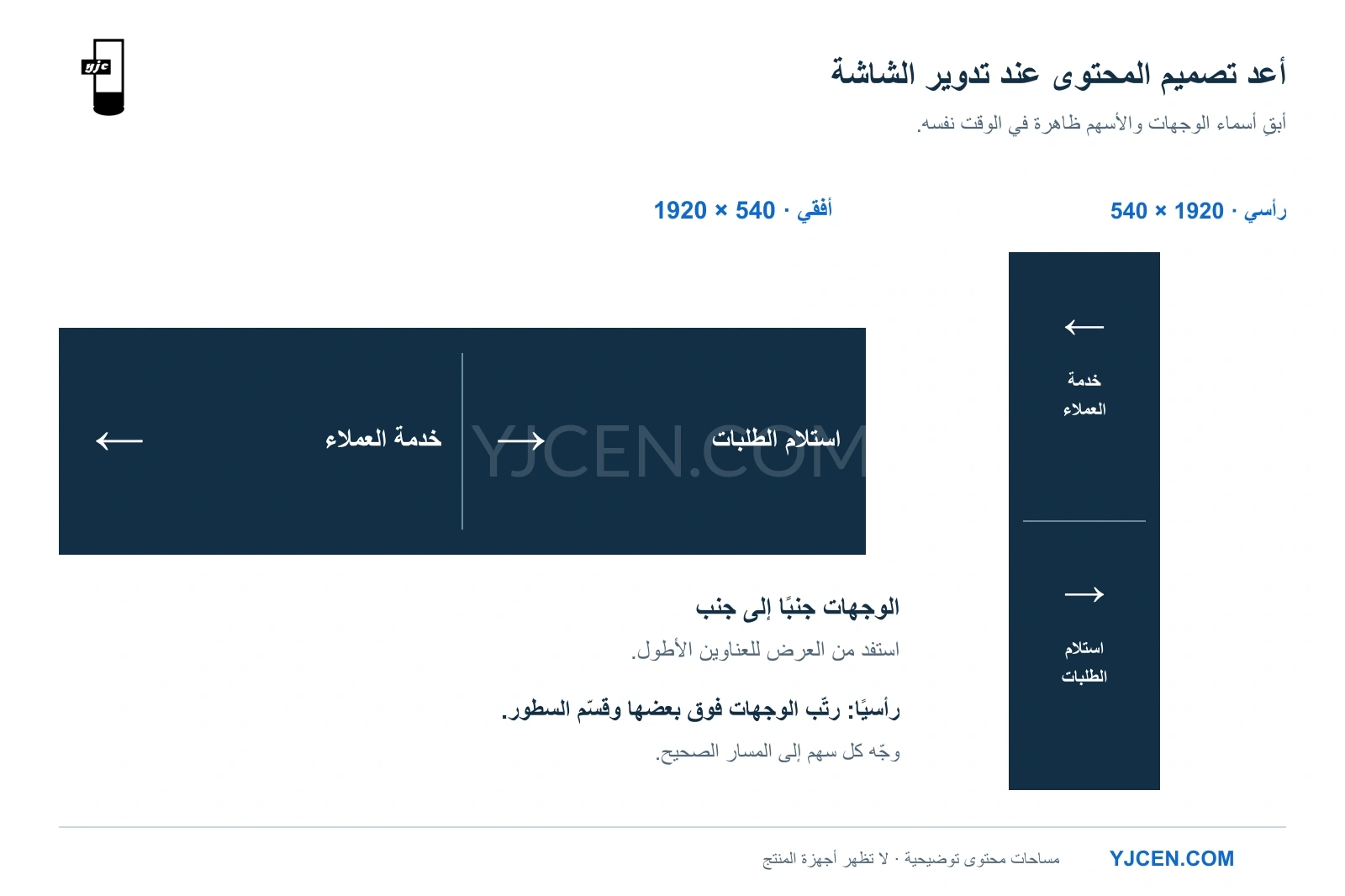

4. مساحة المحتوى المنطقية: العرض الأفقي والرأسي
يؤدي تغيير الاتجاه الفعلي للشاشة إلى تغيير مساحة تصميم المحتوى. فالمساحة الأفقية 1920 × 540 تصبح 540 × 1920 رأسيًا، مما يقلل كثيرًا من طول السطر المتاح.
| عنصر التصميم | 1920 × 540 (أفقي) | 540 × 1920 (رأسي) |
|---|---|---|
| ترتيب الوجهات | الوجهات جنبًا إلى جنب | الوجهات فوق بعضها |
| موضع السهم | بجوار اسم الوجهة | فوق الاسم للاستفادة من عرض النص |
| تنسيق العناوين | سطر واحد عندما يتسع للنص | يتطلب غالبًا تقسيم النص إلى سطور |
لا تكتفِ بتدوير صورة أفقية مكتملة. أعد تصميم المحتوى رأسيًا مع الحفاظ على اتجاه الأسهم وفق المسارات الفعلية. ويجب أن تظل معلومات الإرشاد الأساسية مفهومة دون الاعتماد على اللون وحده، وفق المبدأ الوارد في إرشادات W3C لإمكانية الوصول.
5. إعداد التشغيل والربط بالشبكة
يعمل طرازا YJCEN المستطيلان بمقاسي 28.6 و37 بوصة بنظام Android 11، مع تحميل الوسائط عبر USB واتصال Wi-Fi/LAN. وتستخدم التجهيزة الموثقة نظام Android المدمج للتشغيل؛ ولا تذكر مواصفات هذين الطرازين مدخل HDMI.
فحوصات المحتوى قبل التشغيل بالموقع:
- مطابقة مساحة المحتوى: اعرض صورة اختبار بالدقة الكاملة (1920×540 أو 540×1920)، مع علامات في الزوايا وإشارة إلى الأعلى، للتحقق من الاتجاه والتحجيم.
- فحص الحواف: تأكد من أن إطار الشاشة لا يقتطع أسماء الوجهات أو رؤوس الأسهم المهمة.
- وضوح القراءة الفعلي: قس ارتفاع الحروف على مساحة العرض الفعلية للشاشة المركبة، بدلًا من الاعتماد على إعداد حجم الخط في البرنامج.
- اختبار إعادة التشغيل: بعد إعادة تشغيل مخططة، تحقق من استعادة التطبيق والاتجاه والمحتوى المطلوب، وسجل أي إعدادات لازمة لبدء التشغيل.
للمزيد حول معالجة مشكلات التحجيم أو التدوير، راجع دليل نسب أبعاد شاشات العرض الرقمي.
هل تحتاج إلى شاشات مستطيلة لمشروع التكامل؟
عند الاستفسار عن شاشات LCD فائقة العرض، أرسل لفريقنا الفني ارتفاع التركيب، والأبعاد المتاحة، ومسافة القراءة، ومتطلبات نظام التشغيل ومنصة إدارة المحتوى CMS.
تتيح هذه المعلومات لشركة YJCEN مطابقة مساحة العرض الفعلية مع ارتفاع الحروف المحدد وإعداد عرض سعر دقيق للمشروع.
